MAX96792A

新規設計に推奨

デュアルGMSL3/2からCSI-2へのデシリアライザ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 車載グレードの高速リンク
    • 最大挿入損失：−18db（3GHz、12Gbps時）
    • チャンネル状態の変化に自動適応
    • 動作周囲温度：−40°C～+105°C
  • 2つのMIPI CSI-2 v1.3出力ポート
    • 2つの4レーンD-PHY v1.2（2.5Gbps/レーン）
    • 2つの2レーンC-PHY v1.0（4.57Gbps/レーン）
    • 16個の仮想チャンネルに対応
  • デュアルGMSL3入力
    • 12GbpsのGMSL3順方向リンク・レート
    • GMSL2に対し下位互換6Gbps/3Gbpsのリンク・レート
    • 187.5Mbpsの逆方向リンク・レート
  • トンネル・モードおよびピクセル・モードのビデオ伝送に対応
  • 双方向コントロール・チャンネルに対応
    • 11 個の設定可変GPIO
    • 最大1MHzのI2C/UARTポート1個
    • 2個のパススルー・ポート
      • UARTとして最大2Mのボー・レート
      • I2Cとして最大1Mbps
    • 最大25MHzのSPIポート1個
  • BOM削減および省スペース
    • 48ピン7mm × 7mmサイド・ウェッタブルTQFN
    • リファレンス・オーバー・リバース（RoR）チャンネル・クロッキングによるシリアライザでの水晶フリー動作
    • 業界最小のPoC（Power over Coax）
  • Safety-Ready
    • ASIL-Bに適合

MAX96792Aは、2つのGMSL™ 3/2シリアル入力をMIPI CSI-2に変換します。本デバイスは、順方向チャンネルのビデオ・データを受信し、同軸ケーブルまたはシールド・ツイスト・ペア（STP）ケーブルを介して双方向のコントロール・チャンネル・データの受信および送信を同時に行います。PAM-4ベースのGMSL3シリアル・リンクは、順方向に12Gbps、逆方向に187.5Mbpsで動作します。MAX96792Aは、GMSL2に対し下位互換性があり、6Gbpsまたは3GbpsのGMSL2シリアライザとペアを形成できます。GMSL入力は個別に動作するため、各入力でタイミングおよび解像度の異なるビデオを受信できます。2つのGMSLリンクのデータレートも異なって構いません。両方の入力のビデオ・データを、1つのCSI-2ポートで出力するために集め、プロセスの冗長性を確保するために、2つ目の出力ポートで複製できます。本デバイスは、I2CインターフェースまたはUARTインターフェースを用いて設定できます。GPIO、I2C、UART、SPIのトンネルを使用できます。

本デバイスはAEC-Q100に適合しています。

データは、GMSL3またはGMSL2のチャンネル仕様を満たす低コストの50Ωの同軸ケーブルまたは100ΩのSTPケーブルを介して送信できます。代表的な最大ケーブル長については、データシートの表1を参照してください。GMSL3またはGMSL2のチャンネル仕様については、弊社にお問い合わせください。

アプリケーション

  • 先進運転支援システム（ADAS）
  • 8Mピクセル～15Mピクセルのフォワード・ビジョン・カメラ（FVC）システム
  • 集約されたカメラ・データの転送
  • eMirror（電子ミラー）カメラ・システム
MAX96792A
デュアルGMSL3/2からCSI-2へのデシリアライザ

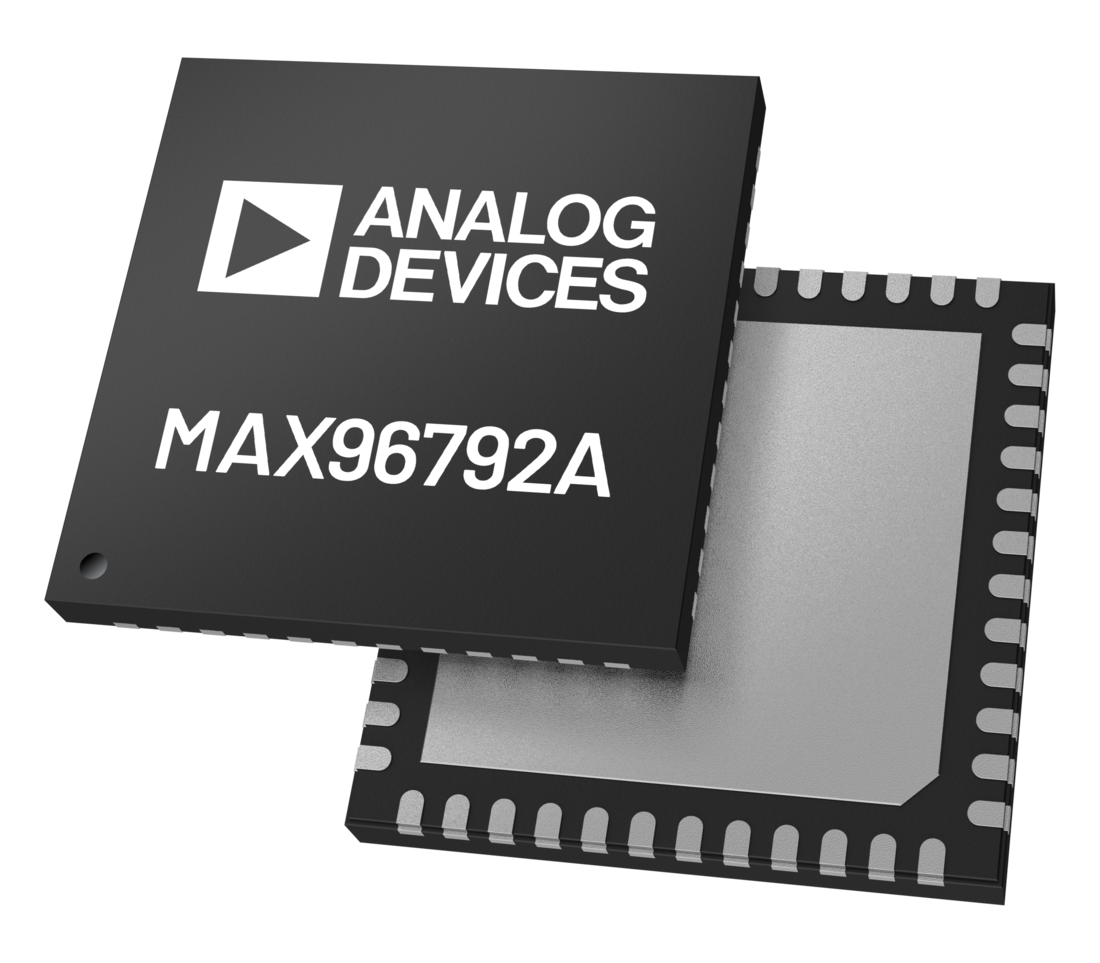

MAX96792A Block Diagram MAX96792A Pin Configuration MAX96792A Chip Illustration
