製品概要
機能と利点
- デシリアライザは、同軸FAKRAまたは差動HMTDコネクタを通じてGMSL2(すべてのバリエーション)のデータを受け取り、MIPI DPHY V1.2出力に変換します。
- Windows 7/Windows 10互換のソフトウェアに対応
- 包括的なデバイス機能評価を実現する強力で使いやすいGUI
- USB制御インターフェイス(ケーブル同梱)
- ボードはUSB、12V電源アダプタ、または外部電源を使用可能
- 実証済みPCBレイアウト
- 完全実装済みおよび試験済み
製品概要

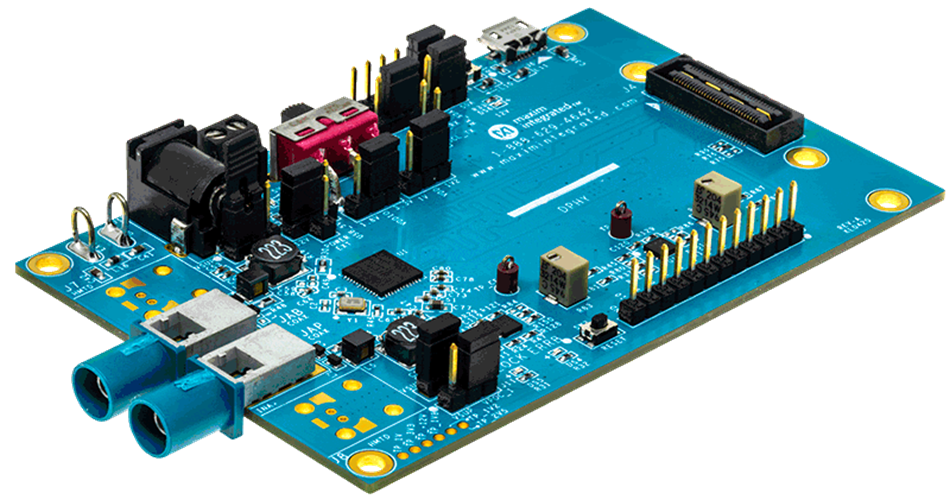

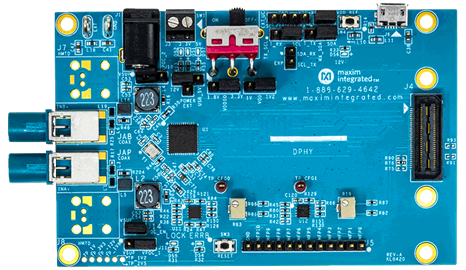

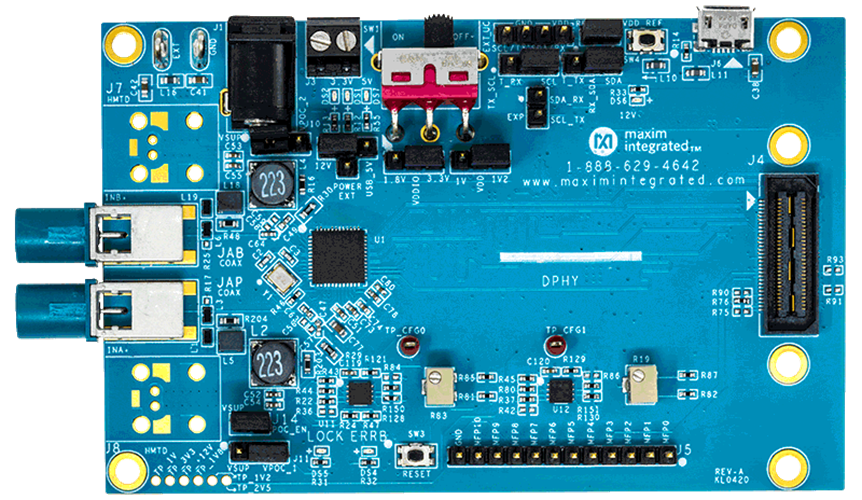

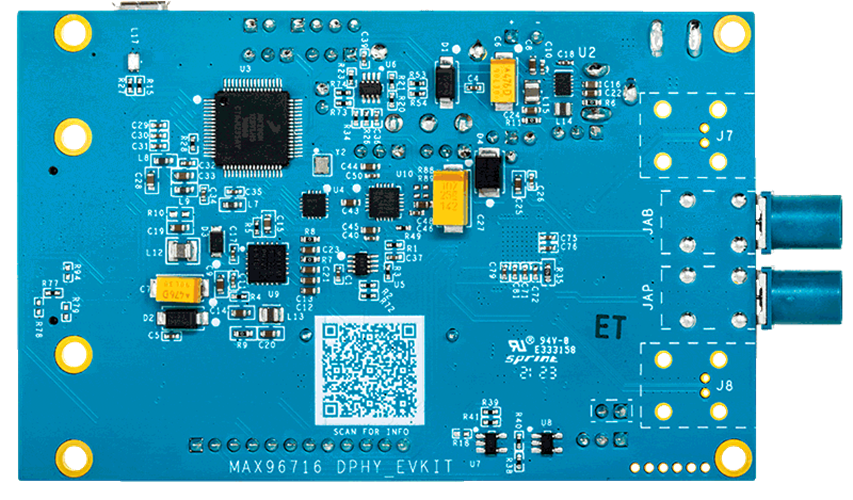

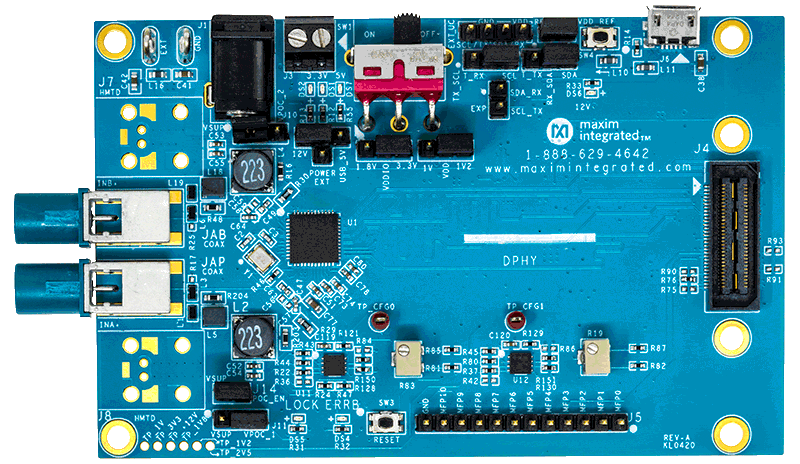

MAX96716評価用キット(EVキット)は、標準のFAKRA同軸ケーブルまたはHMTDケーブルを使用して、MaximのデバイスであるMAX96716AおよびMAX96716Fを評価するための信頼性の高いプラットフォームを提供します。これらのデシリアライザ・デバイスは、広帯域幅のギガビット・マルチメディア・シリアル・リンク(GMSL)をサポートし、スペクトラム拡散機能および全二重コントロール・チャンネル機能を備えています。このEVキットは、デバイスの機能を実行するための、Windows 7®/Windows 10に対応した使いやすいグラフィカル・ユーザ・インターフェイス(GUI)を備えています。
以降のセクションに出現するデシリアライザという用語は、MAX96716Aおよび上記のいずれかのデバイスを指します。シリアライザという用語は、GMSL-2のシリアライザ・デバイス、具体的には、MAX96717を指します。
標準のFAKRA同軸ケーブルまたはHMTDケーブルを使用した完全なGMSL-2の評価については、MAX96716 COAX/STP EVキットおよび付属のシリアライザ・ボードをご注文ください(このドキュメントではMAX96717 COAX/STP EVキットが言及されています)。パーツの使用方法を含め、GMSL-2のすべての機能の詳細を知るには、GMSL-2ユーザ・ガイド(MaximのGMSLカスタマ・ポータル・フォルダにあるGMSL2_Users_Guide_vXX)を参照してください。
関連資料
-
MAX96716EVKIT: Evaluates MAX96716A and MAX96716F (Rev. 0)2024/03/27PDF2 M
-
MAX96716EVKIT Gerber Files2024/03/27ZIP4 M
