製品概要

機能と利点

  • 27mΩのオン抵抗のMOSFET内蔵
  • デュアル、5A、PWMステップダウンレギュレータ
  • 過電流、短絡回路、および過熱から完全保護
  • 出力精度:±1% (負荷、ライン、および温度の全範囲において)
  • 動作電源:2.25V~3.6V
  • トラッキングまたは外部リファレンス用に1つのチャネルにREFINを装備
  • ブーストダイオード内蔵
  • 可変出力:0.6V~(0.9 x VIN)
  • ソフトスタートによって突入電源電流を低減
  • 0.5MHz~2MHzで調整可能なスイッチング、またはFSYNC入力
  • セラミックコンデンサのみで設計可能
  • 180°の逆位相動作によって入力リップル電流を低減
  • 個別のイネーブル入力とPWRGD出力
  • プリバイアス出力へのセーフスタート
  • 5mm x 5mmのTQFNパッケージで提供
  • DDRアプリケーションのシンク/ソース電流

製品概要

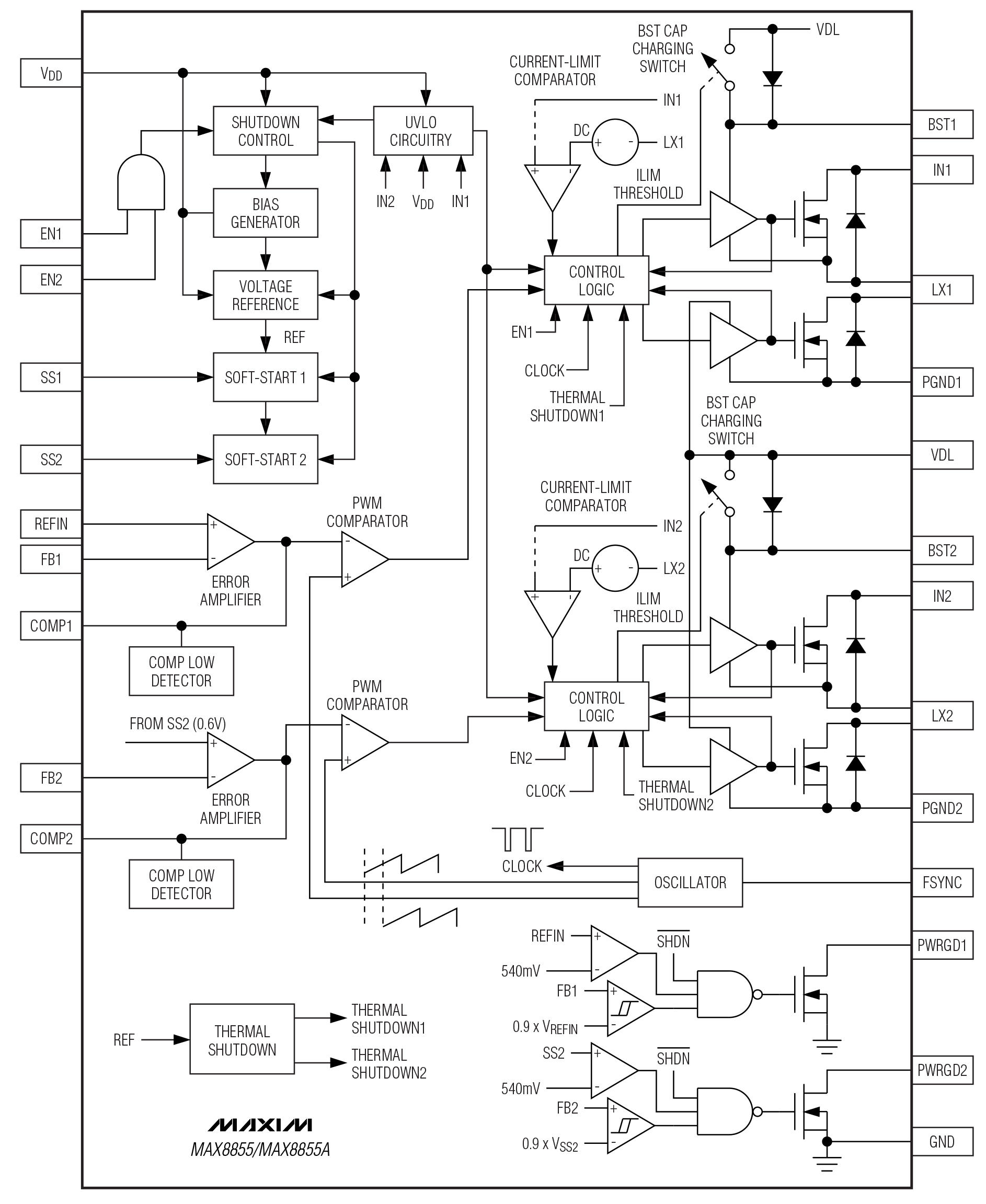

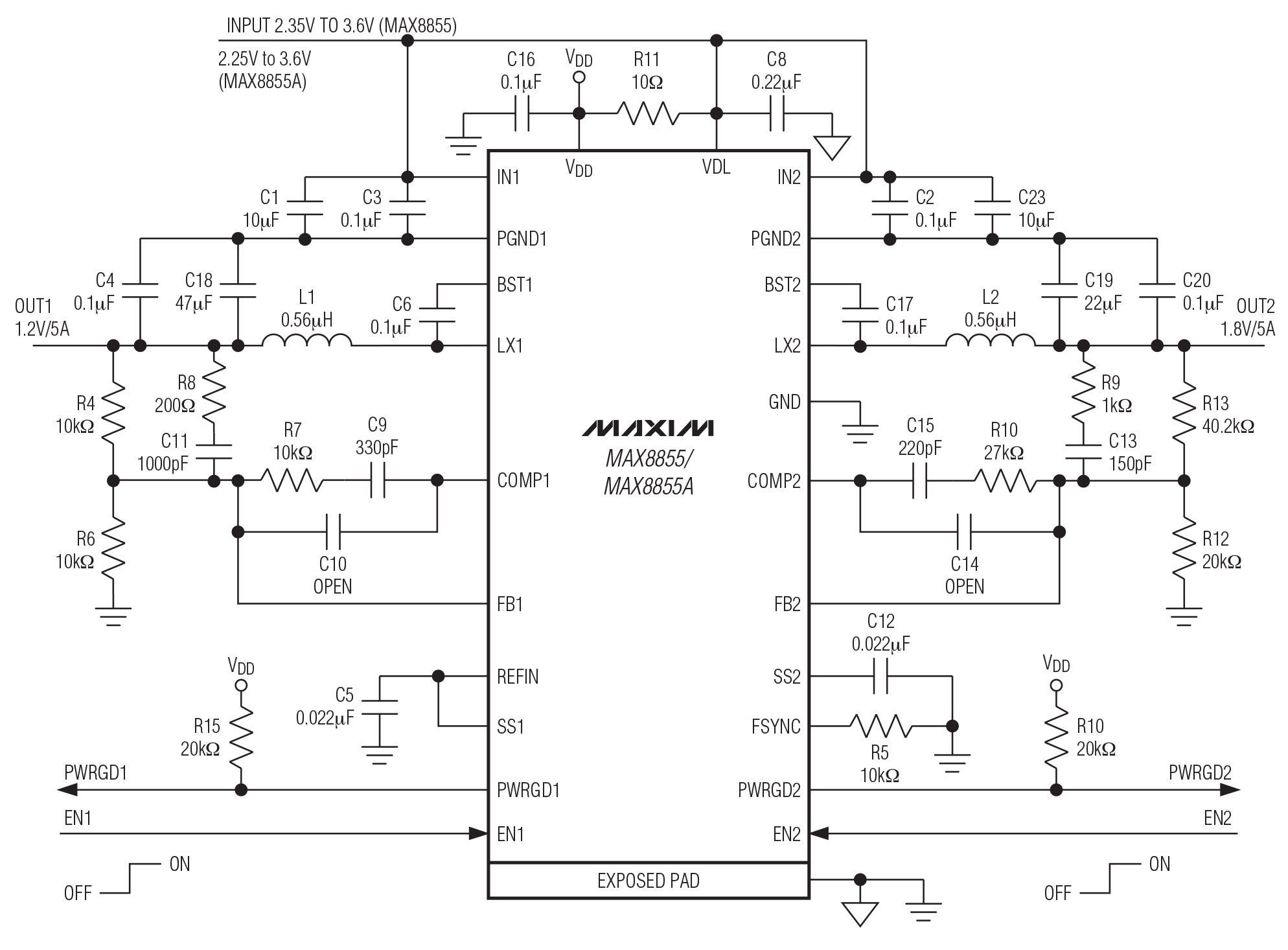

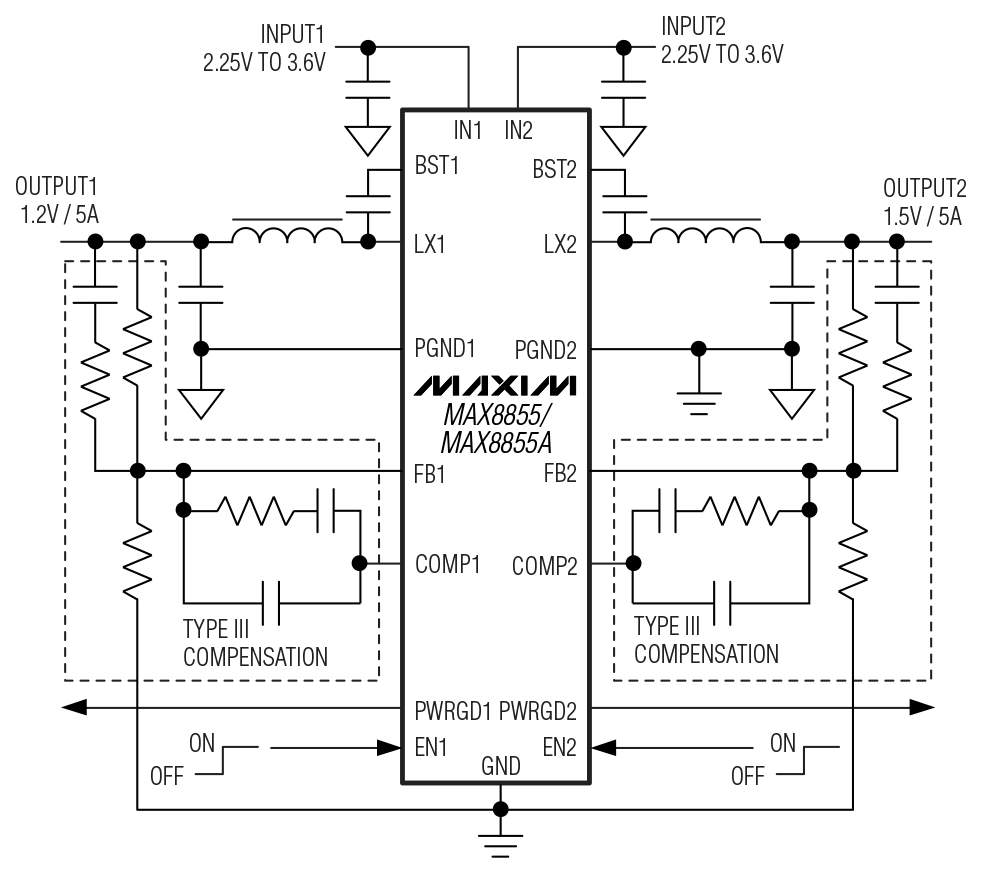

MAX8855/MAX8855Aは、高効率デュアルステップダウンレギュレータで、各出力で最大5Aの供給が可能です。これらのデバイスは、2.25V~3.6V電源で動作し、0.6V~(0.9 x VIN)の出力電圧を供給するため、ボードに搭載するポイントオブロードアプリケーションに最適です。総出力エラーは、負荷、ライン、および温度の全範囲で±1%を下回ります。
MAX8855/MAX8855Aは、外部抵抗によって設定される0.5MHz~2MHzのスイッチング周波数範囲のPWMモードで動作します。また、このデバイスは、同じ周波数範囲の外部クロックと同期することも可能です。2つの内蔵スイッチングレギュレータは、180°の逆位相で動作し、入力リップル電流を低減するため、必要な入力容量も低減されます。高い動作周波数によって、外付け部品のサイズが小型化されます。高効率の内蔵デュアルnMOS設計によって、重負荷でもボードが冷却状態に保たれます。この電圧モード制御アーキテクチャと広帯域幅(> 15MHz typ)の電圧エラーアンプによって、タイプⅢ補償方式を採用することができ、電源と負荷の過渡の両方で高速応答が達成され、セラミック出力コンデンサの使用も可能になります。
プログラマブルなソフトスタートによって突入電流が低減します。2個のイネーブル入力によって、各出力を個別にオン/オフすることができるため、非常にフレキシブルなシステムレベルの設計が可能になります。1個のリファレンス入力を備え、出力電圧トラッキングアプリケーションが簡単になります。MAX8855/MAX8855Aは、5mm x 5mmの32ピンTQFNパッケージ(最大高さ0.8mm)で提供されます。

アプリケーション

  • ASIC/CPU/DSP電源
  • DDR電源
  • ネットワーク電源
  • プリンタ電源
  • セットトップボックス電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツールおよびシミュレーション

EE-Sim® パワー・ツール

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EESim-Pdp-Spotlight

SIMPLISモデル

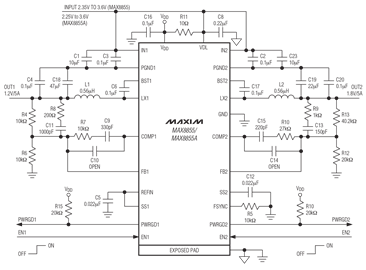

MAX8855 SIMPLIS Schematic
