MAX8833: デュアル、3A、2MHzステップダウンレギュレータ Data Sheet (Rev. 2)6/9/2010PDF723K
製品概要
機能と利点
- 35mΩのオン抵抗のMOSFET内蔵
- デュアル、3A、PWMステップダウンレギュレータ
- 過電流、短絡回路、および過熱から完全保護
- 出力精度:±1% (負荷、ライン、および温度の全範囲において)
- 動作電源:2.35V~3.6V
- トラッキングまたは外部リファレンス用に1つのチャネルにREFINを装備
- ブーストダイオード内蔵
- 可変出力:0.6V~(0.9 x VIN)
- ソフトスタートによって突入電源電流を低減
- 0.5MHz~2MHzに調整可能なスイッチング、またはFSYNC入力
- セラミックコンデンサのみで設計可能
- 180°逆位相動作によって入力リップル電流を低減
- 個別のイネーブル入力とPWRGD出力
- プリバイアス出力へのセーフスタート
- 5mm x 5mmのTQFNパッケージ
- DDRアプリケーションのシンク/ソース電流
製品概要

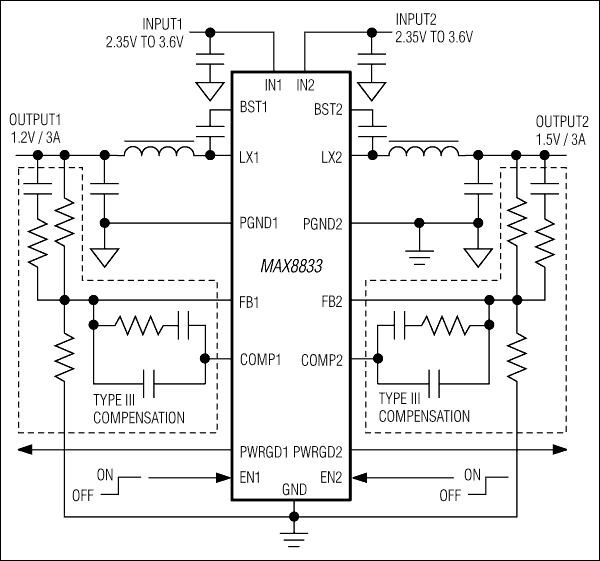

MAX8833は、高効率デュアルステップダウンレギュレータで、各出力に最大3Aの供給が可能です。このデバイスは、2.35V~3.6V電源で動作し、0.6V~(0.9 x VIN)の出力電圧を供給するため、ボードに搭載するポイントオブロードアプリケーションに最適です。総出力エラーは、負荷、ライン、および温度の全範囲で±1%を下回ります。
MAX8833は、外付け抵抗によって設定される0.5MHz~2MHzのスイッチング周波数範囲のPWMモードで動作します。また、このデバイスは、同じ周波数範囲の外部クロックと同期することも可能です。2つの内蔵スイッチングレギュレータは、180°の逆位相で動作し、入力リップル電流を低減するため、必要な入力容量も低減されます。高い動作周波数によって、外付け部品のサイズが小型化されます。高効率の内蔵デュアルnMOS設計によって、重負荷でもボードが冷却された状態に維持されます。この電圧モード制御アーキテクチャと広帯域(15MHz超、typ)の電圧エラーアンプによって、タイプⅢ補償方式を採用することができ、電源と負荷の過渡の両方で高速応答が達成され、セラミック出力コンデンサの使用も可能になります。
プログラマブルなソフトスタートによって突入電流が低減されます。2個のイネーブル入力によって、各出力を個別にオン/オフすることができるため、非常にフレキシブルなシステムレベルの設計が可能になります。1個のリファレンス入力を備え、出力電圧トラッキングアプリケーションが簡単になります。MAX8833は、5mm x 5mmの32ピンTQFNパッケージ(最大高さ0.8mm)で提供されます。
アプリケーション
- ASIC/CPU/DSP電源
- DDR電源
- ネットワーク電源
- プリンタ電源
- セットトップボックス電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
