  6. MAX1974


製品概要

機能と利点

  • 0.19in²の小型回路実装面積
  • 超低回路高:1.8mm
  • 4.7µFのセラミック入力/出力コンデンサ
  • 入力電圧範囲:2.6V~5.5V
  • 出力電流:1A
  • 精度:1%
  • ±4%のロジック制御電圧マージンを内蔵(MAX1973)
  • 出力電圧:可変(0.75V~VIN)、またはプリセット(1V、1.5V、1.8V、および2.5V)
  • 固定周波数PWM電流モード動作
  • 1.4MHzスイッチング周波数によりDSL帯域外で動作
  • 100%デューティサイクルドロップアウト能力
  • 小型外付け部品

製品概要

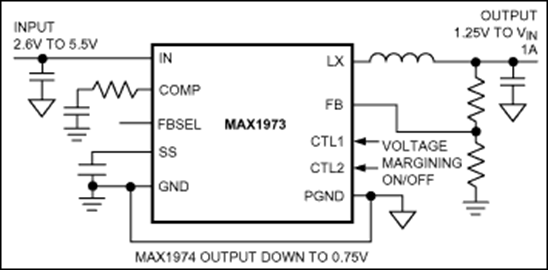

MAX1973/MAX1974は、固定周波数1.4MHzパルス幅変調(PWM)電流モードステップダウンレギュレータです。出力電圧は外付け電圧分圧器により最低0.75Vに設定したり、外付け抵抗を使用せずに、1V/1.5V (MAX1974)、または1.8V/2.5V (MAX1973)の出力にプリセットすることもできます。また、出力電圧を上下4%オフセットし、基板レベルの生産試験を容易にする電圧マージン機能もMAX1973は搭載しています。

固定1.4MHz動作周波数によって、DSL周波数帯域外での動作を確実にし、高速過渡応答を行い、小型外付け部品を使用することができます。1Aアプリケーションにわずか4.7µFの入力/出力セラミックコンデンサを必要とするだけです。強制PWM動作により、全負荷状態にわたって固定スイッチング周波数を実現します。

出力電圧精度は、全負荷、全入力電圧、および全温度の動作範囲全体にわたって±1%です。MAX1973は電圧マージンを備えています。また、MAX1974では、出力が公称レギュレーション電圧の90%に達したことを知らせるPOK出力を提供します。両デバイスとも、小型10ピンµMAX®パッケージで提供されます。

PowerMind™についての詳細

アプリケーション

  • 携帯電話基地局
  • 電話局DSLおよびテレコム
  • DSLおよびワイヤレスモデム/ルータ
  • DSP/ASICコアおよびIO電源
  • ネットワーク機器
  • 光モジュール

製品ライフサイクル icon-recommended 製造中
