MAX8646

スイッチ内蔵、6A、2MHzステップダウンレギュレータ

すべて表示 showmore-icon

超小型、超高効率6Aステップダウンレギュレータおよび最大2.4MHzの周波数

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.32
機能
  • 23mΩのRDS(ON) MOSFETを内蔵
  • 連続出力電流:6A
  • 全負荷、全入力電圧、および全温度範囲の出力精度:±1%
  • 2.35V~3.6V電源で動作
  • 可変出力:0.6V~(0.9 x VIN)
  • ソフトスタートによって突入電源電流を低減
  • 可変スイッチング周波数:500kHz~2MHz
  • セラミック、ポリマ、および電解出力コンデンサを使用可能
  • VIDで選択可能な出力電圧:
    • 0.6V、0.7V、0.8V、1.0V、1.2V、1.5V、1.8V、2.0V、および2.5V
  • 過電流および過温度から完全保護
  • プリバイアスされた出力へのセーフスタート
  • DDRアプリケーションのシンク/ソース電流
  • 鉛フリー、4mm x 4mmの24ピンTQFNパッケージ

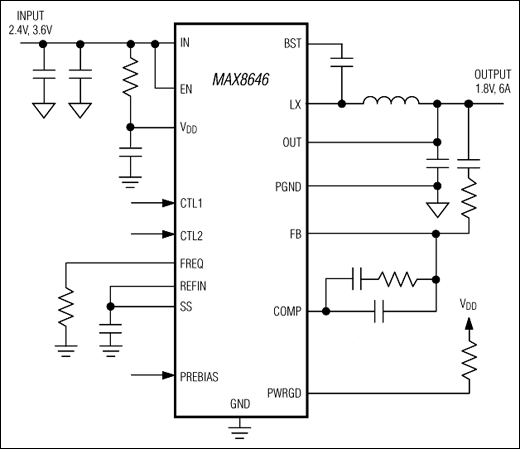

製品概要
show more Icon

高効率スイッチングレギュレータMAX8646は、0.6V~(0.9 x VIN)の出力電圧で最大6Aの負荷電流を供給します。このICは2.35V~3.6Vで動作するため、ボード搭載のポイントオブロードおよびポストレギュレーションアプリケーションに最適です。総出力エラーは、全負荷、全入力電圧、および全温度範囲で±1%を下回ります。

MAX8646は、外付け抵抗で設定される500kHz~2MHzのスイッチング周波数範囲の固定周波数PWMモード動作が特長です。高周波動作によって、オールセラミックコンデンサの設計が可能になります。高い動作周波数によって、外付け部品の小型化も可能となります。

低抵抗の内蔵nMOSスイッチによって、重要なインダクタンスを最小化して、重負荷で高効率を実現するため、個別部品によるソリューションに比べてレイアウトが大幅に容易になります。簡素なレイアウトとフットプリントによって、新規設計を初回の試作で成功させることができます。

MAX8646は高帯域幅(14MHz以上)の電圧誤差アンプを備えます。 電圧モード制御アーキテクチャと電圧誤差アンプによって、タイプIII補償方式を使用することができ、スイッチング周波数の最高20%までの最大ループ帯域幅を実現します。高ループ帯域幅は高速過渡応答を提供するため、必要な出力キャパシタンスが小さくなり、オールセラミックコンデンサ設計が可能になります。

MAX8646は、9つのプリセットされた出力電圧のいずれか1つを選択する2つのトライステート、ロジック入力を備えています。プリセットされた出力電圧によって、高コストの0.1%抵抗を使用せずに±1%の出力電圧精度を実現することができます。さらに、0.6Vの内部リファレンスを使用してフィードバック点に2つの外付け抵抗を使用するか、または外部リファレンス電圧をREFIN入力に印加して、出力電圧を任意のカスタム値に設定することもできます。MAX8646は1つのコンデンサで設定可能なソフトスタート時間を備え、入力突入電流を低減します。このMAX8646は、鉛フリー、4mm x 4mmの24ピンTQFNパッケージで提供されます。

アプリケーション

  • ASIC/CPU/DSPコアおよびI/O電圧
  • 基地局電源
  • DDR電源
  • POL
  • RAID制御電源
  • テレコムおよびネットワーク用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8646ETG+
  • HTML
  • HTML
MAX8646ETG+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

WAFER FAB

MAX8646ETG+

製造中

MAX8646ETG+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX8646ETG+

製造中

MAX8646ETG+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

arrow down

WAFER FAB

MAX8646ETG+

製造中

MAX8646ETG+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX8646ETG+

製造中

MAX8646ETG+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8646EVKIT

MAX8646の評価キット

zoom

MAX8646EVKIT

MAX8646の評価キット

MAX8646の評価キット

機能と利点

  • オン抵抗23mΩのMOSFETを搭載
  • 6A出力のPWMステップダウンレギュレータ
  • 負荷、入力電圧、および温度の全範囲での出力精度:±1%
  • 2.35V~3.6Vの入力電源で動作
  • 可変出力:0.6V~(0.9 x VIN)
  • 調整可能な周波数:500kHz~2MHz
  • 全セラミックコンデンサ設計が可能
  • プログラマブルなソフトスタート時間
  • 4mm x 4mmの24ピンTQFNパッケージ
  • DDR終端およびトラッキングアプリケーション用にREFINを装備
  • 表面実装部品
  • 実装および試験済み

製品の詳細

MAX8646の評価キット(EVキット)は、6Aのステップダウンレギュレータを内蔵するMAX8646の機能を検証する完全実装および試験済みPCBです。このEVキットは、2.35V~3.6Vの入力電圧範囲から最大6Aの負荷電流で+1.8Vの出力電圧を生成します。MAX8646は、1MHzでスイッチングし、搭載された部品で最高95%の効率が得られます。

アプリケーション

  • ASIC/CPU/DSPコアおよびI/O電圧
  • 基地局電源
  • DDR電源
  • POL
  • RAID制御電源
  • テレコムおよびネットワーク用電源
