MAX7058

315MHz/390MHzデュアル周波数ASKトランスミッタ

すべて表示 showmore-icon

アンテナ整合を維持しながら1つの水晶で315MHz/390MHzを送信

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.79
特長
  • 1つの水晶を使って、315MHz/390MHzキャリア周波数を切替え
  • 単一電源動作:+2.1V~+3.6V
  • ASK/OOK変調
  • 最適なデュアル周波数動作用のスイッチトキャパシタ内蔵
  • DC電流ドレイン(50%デューティサイクルOOK):8.0mA
  • スタンバイ電流:0.8µA
  • 4mm x 4mmの小型24ピンTQFNパッケージ
製品概要
show more Icon

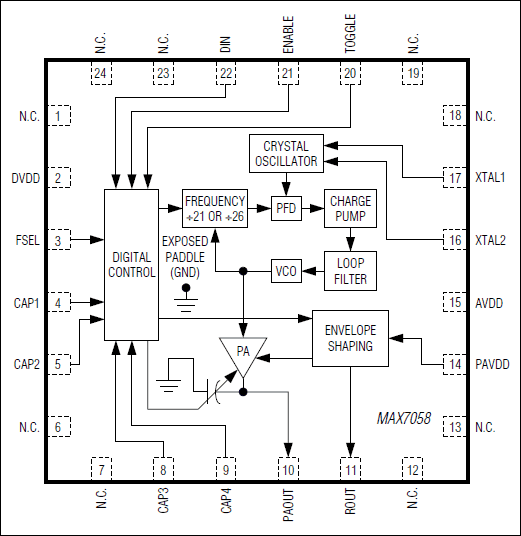

UHFトランスミッタのMAX7058は、1つの水晶を使って、315MHzまたは390MHzのASK/OOKデータを交互に送信します。MAX7058は、アンテナまたは負荷に整合するようにプログラム可能なパワーアンプの出力にチューニングコンデンサを内蔵しています。MAX7058は、最大100kbps NRZ (マンチェスタ符号では50kbps)のデータレートで送信することができます。50Ω負荷への標準的な送信電力は、+10dBmです。MAX7058は、+2.1V~+3.6Vで動作し、消費電流は8.0mAを下回ります。スタンバイ電流は、常温で1µA以下です。15MHz水晶は、それぞれ21と26のシンセサイザ分周比を選択することによって、315MHzおよび390MHz動作のリファレンスとして使用されます。

MAX7058は、4mm x 4mmの24ピンTQFNパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • ガレージ開閉器
  • ホームオートメーション
  • RFリモート制御
  • セキュリティシステム
  • ワイヤレスセンサー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.79

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX7058ATG+
  • HTML
  • HTML
MAX7058ATG+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX7058EVKIT

MAX7058の評価キット

zoom

MAX7058EVKIT

MAX7058の評価キット

MAX7058の評価キット

機能と利点

  • 実証済みのPCBレイアウト
  • 実証済みの部品表
  • 調整可能なプログラマブル周波数(315MHzおよび390MHz)
  • 完全実装および試験済み

製品の詳細

MAX7058の評価キット(EVキット)は、エクスポーズドパッドを備えた24ピンTQFNパッケージで提供されるデュアル周波数ASKトランスミッタのMAX7058を評価するための実証済みのデザインを提供します。このEVキットによって、デバイスのRF性能を試験することが可能で、追加の補助回路は不要です。RF出力は、試験機器への簡単な接続に50ΩのマッチングネットワークとSMAコネクタを利用します。このEVキットには、MAX7058ATG+がEVボードに実装されています。

アプリケーション

  • 車載用
  • ガレージ開閉器
  • ホームオートメーション
  • RFリモート制御
  • セキュリティシステム
  • ワイヤレスセンサー
