MAX7044

300MHz~450MHz、高効率、水晶ベース、+13dBm ASKトランスミッタ

すべて表示 showmore-icon

+13dBmの出力電力を備える低電力、300MHz~450MHz、水晶ベースのASKトランスミッタ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.90
特長
  • 単一電源動作:+2.1V~+3.6V
  • 伝送データ形式:OOK/ASK
  • 最高データレート:100kbps
  • 50Ω負荷に+13dBm出力を供給
  • 低消費電流:7.7mA (typ)*
  • 小型、低コストの水晶振動子を使用可能
  • 小型、3mm x 3mmの8ピンSOT23パッケージ
  • 高速起動発振器の実現:250µsの起動時間
製品概要
show more Icon

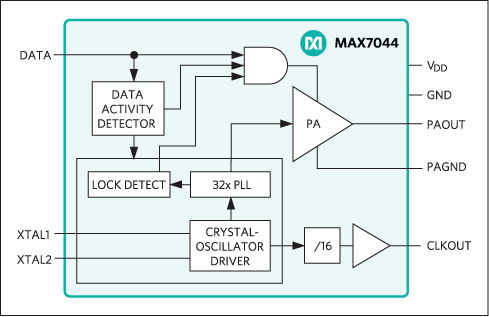

水晶ベースのフェーズロックループ(PLL) VHF/UHFトランスミッタのMAX7044は、周波数範囲が300MHz~450MHzのOOK/ASKデータ伝送用に設計されています。MAX7044は最高100kbpsのデータレートをサポートし、2.7Vでわずか7.7mAの電流消費で最大+13dBmの出力を50Ω負荷に供給します。

MAX7044の水晶ベース構成では、より大きい変調深さ、より速い周波数の整定、より広い転送周波数の許容範囲、および温度依存性の減少によってSAWベースのトランスミッタに共通の多くの問題が排除されます。さらに、電源電圧が+2.1V~+3.6Vと低いこともMAX7044の特長です。こうした改善が行われているため、MAX7044をMAX1470やMAX1473などのスーパーヘテロダインレシーバとともに使用すると、レシーバの総合性能が向上します。

シンプルな単一入力データインタフェースおよび水晶周波数の1/16周期のバッファ付きクロック出力信号によって、MAX7044はほとんどすべてのマイクロコントローラやコードホッピング発生器に対応することができます。

MAX7044は、8ピン、SOT23パッケージで提供され、-40℃~+125℃の車載用温度範囲で動作が保証されています。

アプリケーション

  • ガレージ開閉器
  • リモートキーレスエントリ(RKE)
  • RFリモート制御
  • セキュリティシステム
  • タイヤ圧監視(TPM)
  • ワイヤレスコンピュータ周辺機器
  • ワイヤレスゲームコンソール
  • ワイヤレスセンサー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX7044AKA+
  • HTML
  • HTML
MAX7044AKA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

ASSEMBLY

MAX7044AKA+

製造中

MAX7044AKA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

arrow down

ASSEMBLY

MAX7044AKA+

製造中

MAX7044AKA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX7044EVKIT

MAX7044の評価キット

zoom

MAX7044EVKIT

MAX7044の評価キット

MAX7044の評価キット

機能と利点

  • OOK/ASK Sub-1GHz ISM帯域トランスミッタのMAX7044を評価
  • 単一入力電源電圧:+2.1V~+3.6V
  • MAX32630FTHR Arm®マイクロコントローラ(MCU)ボードと直接インタフェース
  • Pmodハードウェアインタフェースが利用可能
  • Windows 10対応ソフトウェア
  • GUIによってMAX32630FTHRボードのPMICの動作を制御:2.1V~3.3V
  • 実証済み2層PCB設計
  • 完全実装および試験済み

製品の詳細

MAX7044の評価キット(EVキット)は、OOK/ASKデータを300MHz~450MHzの周波数範囲で送信するように設計された水晶ベースのフェーズロックループ(PLL) VHF/UHFトランスミッタのMAX7044を1つ含んでいます。

このEVキットは単独または外部マイクロコントローラ(MCU)およびコンピュータ上で動作するグラフィカルユーザーインタフェース(GUI)ソフトウェアとの組み合わせで動作します。

このEVキットは、MAX7044への簡素な、1ピンデータインタフェースによって、トランスミッタの操作を容易にし、データストリームを生成するツールを提供するように設計されています。このEVキットは、水晶の選択および出力回路に基づいて、2つの周波数(315MHzまたは433MHz)で動作するように設定されています。

このEVキットはWindows® 10対応ソフトウェアを備え、MAX32630FTHRアプリケーションプラットフォームを使用する場合に、ボード上のPMICを制御しデータジェネレータとして機能することもできる簡素なGUIを提供します。

アプリケーション

  • ガレージ開閉器
  • リモートキーレスエントリ(RKE)
  • RFリモート制御
  • セキュリティシステム
  • タイヤ圧監視(TPM)
  • ワイヤレスコンピュータ周辺機器
  • ワイヤレスゲームコンソール
  • ワイヤレスセンサー
