製品概要
機能と利点
- ETSI EN300 220準拠
- +2.1V～+3.6Vの単一電源動作
- ASK、OOK、およびFSK変調をサポート
- 調整可能なFSKシフト
- 50Ω負荷への+10dBm出力電力
- 低消費電流(ASKモードで6.7mA、FSKモードで10.5mA)
- 小型で低コストの水晶振動子を使用
- 小型16ピンTQFNパッケージ
- 高速起動の発振器—200µsの起動時間
- プログラム可能なクロック出力
製品概要

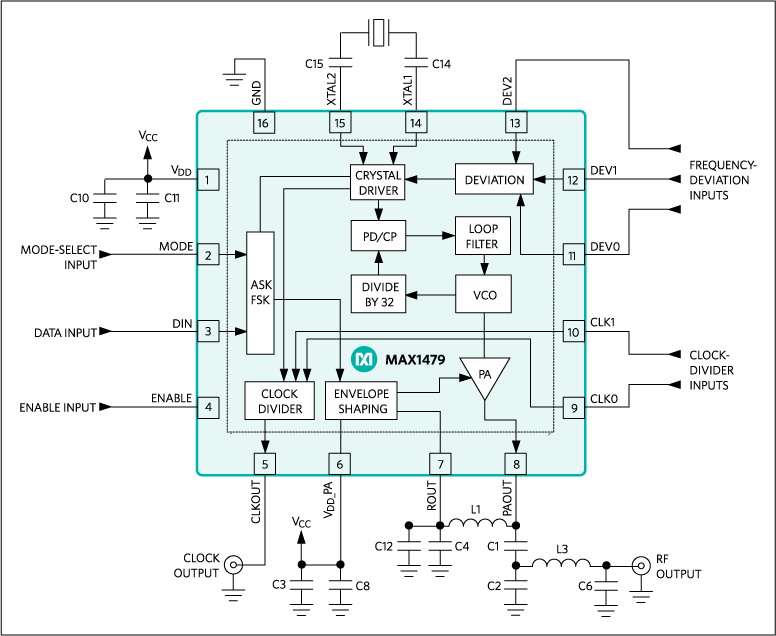

MAX1479の水晶基準の位相ロックループ(PLL) VHF/UHFトランスミッタは、300MHz～450MHzの周波数範囲でASK、OOK、およびFSKデータを送信するように設計されています。MAX1479は、ASKモードで最大100kbps、FSKモードで20kbpsのデータレートをサポートしています(どちらもマンチェスターコード)。このデバイスは、+10dBmを超える調整可能な出力電力を50Ωの負荷に供給します。MAX1479の水晶ベースのアーキテクチャは、大きな変調深度、周波数を高速に設定、高精度な送信周波数、および温度依存性の低減を実現することによって、SAWベースのトランスミッタによくある問題の多くを解消します。このような改善によって、MAX1470、MAX1471、MAX1473、またはMAX7033などのスーパーヘテロダインレシーバとともにMAX1479を使用したときの全体的なレシーバ性能を向上することができます。
MAX1479は、16ピンTQFNパッケージ(3mm x 3mm)で提供され、自動車用温度範囲(-40℃～+125℃)での動作が保証されています。
アプリケーション
- ガレージ開閉器
- 無線制御の玩具
- リモートキーレスエントリ(RKE)
- RFリモート制御
- セキュリティシステム
- タイヤ圧監視(TPM)
- ワイヤレスコンピュータ周辺機器
- ワイヤレスゲームコンソール
- ワイヤレスセンサー
