製品概要

機能と利点

  • システムのバッテリ使用時間を延長
    • 単一インダクタ、マルチ出力(SIMO)超低IQバックブーストレギュレータ
      • バッテリ入力電圧:0.7V~2.0V
      • 設定可能な出力電圧:0.9V~4.05V
      • 総入力電力:250mW (max)
      • インクリメンタルCAP自己消費電流:チャネル当り1µA
      • 効率:84% (1.8V、10mA出力時)
      • 入力電流制限
    • デュアルマイクロIQ 50mA LDO
      • 入力はデュアルバックブースト出力によって給電
      • 設定可能な出力:0.5V~3.65V
      • 自己消費電流:LDO当り1.1µA / 負荷スイッチ当り600nA
      • 負荷スイッチとして設定可能
  • 製品の在庫寿命を延長
    • バッテリシールモード
      • バッテリ電流:10nA (typ)
  • ボード面積を最小化
    • 1.63mm x 1.63mmのWLP
  • システム制御の実装が容易
    • 電圧モニタマルチプレクサ
      • バッテリインバータ:1%精度(1.0Vで±10mV)
    • 電源ボタンモニタ
      • バッファ内蔵出力
    • 電源シーケンス
    • リセット出力
    • I2C制御インタフェース

製品概要

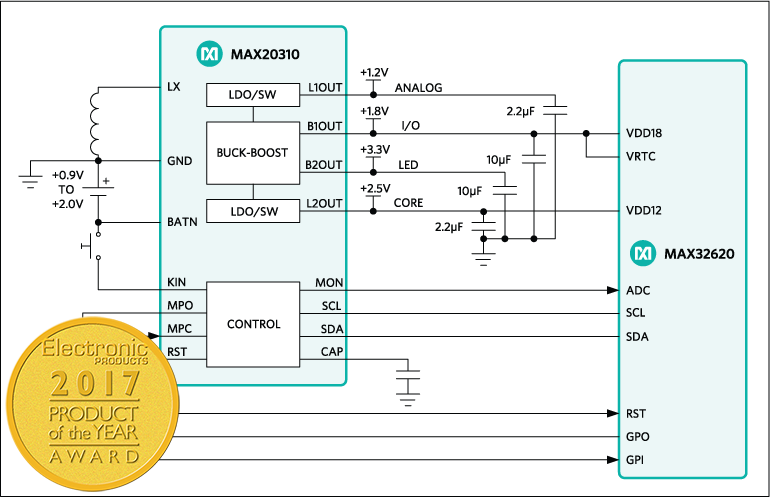

MAX20310は、サイズと効率が重要となる、スペースに制約のある、バッテリ給電アプリケーション用の小型パワーマネージメント集積回路(PMIC)です。このデバイスは、2つの単一インダクタ、マルチ出力(SIMO)バックブースト出力と2つのLDO、およびプッシュボタンモニタやシーケンスコントローラなどのその他のシステムパワーマネージメント機能を組み合わせています。

このデバイスは、1つのインダクタを使用して2つの設定可能な電圧レールを提供するSIMOバックブーストスイッチングレギュレータを内蔵し、ソリューションの実装面積を最小限に抑えます。MAX20310は最小0.7Vのバッテリ電圧で動作するため、空気亜鉛、酸化銀、またはアルカリバッテリとともに使用可能です。このアーキテクチャは、出力電圧をバッテリ電圧より高くまたは低くすることが可能です。

さらに、MAX20310は2つの設定可能なロードロップアウト(LDO)リニアレギュレータを備えています。これらのリニアレギュレータは、システムペリフェラルの静止負荷を切り離すことができるパワースイッチとしての動作も可能です。

MAX20310はプログラム可能なパワーコントローラを備えているため、真のオフ状態が必要なアプリケーションまたは常時オンのアプリケーションで使用するためにデバイスを設定することが可能です。このコントローラは、遅延リセット信号、電圧シーケンス、およびオン/オフ制御とリカバリハードリセット用にカスタマイズされたボタンタイミングを提供します。

このデバイスは、各機能の電力の入出力を監視するためのマルチプレクサも備えています。MAX20310は16ピン、ウェハレベルパッケージ(WLP) (1.63mm x 1.63mm、0.4mmピッチ)で提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • ポータブル医療機器
  • ウェアラブルフィットネス機器
  • ウェアラブル医療機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

リファレンス・デザイン (1)
