MAX17201

SHA-256認証内蔵、スタンドアロンModelGauge m5残量ゲージ

すべて表示 showmore-icon

業界初、SHA-256認証を内蔵した、スタンドアロンModelGauge m5残量ゲージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$1.81
特長
  • ModelGauge m5アルゴリズム
    • エンプティ電圧に近づいたときの誤差を除去
    • クーロンカウンタのドリフトを除去
    • 電流、温度、および経年補償
    • エンプティ、フル、またはアイドル状態が不要
    • 特性評価が不要なEZ Performance (ModelGauge m5 EZ Performanceの項を参照)
    • Cycle+経年予測によって寿命を観測
  • 不揮発性メモリによってスタンドアロン動作を実現
    • 学習型パラメータと履歴ロギング
    • 最大75ワードをユーザーデータに利用可能
  • 高精度測定システム
    • 較正不要
  • エンプティまでの時間とフルまでの時間の予測
  • 温度測定
    • チップ温度
    • 最大2つの外付けサーミスタ
  • 複数直列セルパック動作
  • 低自己消費電流
    • MAX172x1：アクティブ時18µA、ハイバネート時9µA
    • MAX172x5：アクティブ時25µA、ハイバネート時12µA
  • 電圧、SOC、温度、電流、および1% SOC変化のアラートインジケータ
  • 高速過電流コンパレータ
  • 理論的負荷での残容量を予測
  • SHA-256認証
  • マキシム1-Wireまたは2線式(I2C)インタフェース
  • SBS 1.1互換レジスタセット
製品概要
show more Icon

MAX1720x/MAX1721xは、マキシムのModelGauge™ m5アルゴリズムを実装した超低電力スタンドアロン残量ゲージICで、設定にホストの相互動作は不要です。この機能によって、MAX1720x/MAX1721xは優れたパック側残量ゲージとなっています。MAX17201/MAX17211は、シングルセルのパックを監視します。MAX17205/MAX17215は、2Sまたは3Sパックの監視およびバランシングまたは複数直列セルのパックの監視を行います。

バッテリパックのクローン作成を防ぐため、これらのICは160ビット秘密鍵によるSHA-256認証を内蔵しています。各ICは固有の64ビットIDを内蔵しています。

ModelGauge™ m5アルゴリズムは、クーロンカウンタの短期的精度とリニアリティ、電圧ベース残量ゲージの長期的安定性、および温度補償を組み合わせて、業界をリードする残量ゲージ精度を提供します。ICはセルの経年変化、温度、および放電率を自動的に補償し、広範囲の動作条件にわたって高精度の残容量値(SOC)をミリアンペア時(mAh)またはパーセント(%)で提供します。バッテリがエンプティ付近のクリティカル領域に近づくと、ModelGauge m5アルゴリズムは特殊なエラー補正メカニズムを呼び出してあらゆる誤差を除去します。これらのICは、エンプティまでの時間とフルまでの時間の高精度の予測、Cycle+™経年予測、および3つの方法(容量の減少、バッテリ抵抗の増大、および使用サイクル数)によるバッテリの経年の報告を提供します。

これらのICは、電流、電圧、および温度の高精度な測定値を提供します。バッテリパックの温度は、内部温度測定および補助入力のレシオメトリック測定でサポートされる最大2つの外付けサーミスタを使用して測定します。マキシム1-Wire® (MAX17211/MAX17215)または2線式I2C (MAX17201/MAX17205)インタフェースでデータおよび制御レジスタにアクセスすることができます。これらのICは、鉛フリー、14ピンTDFNパッケージ(3mm × 3mm)および15ピンWLPパッケージ(1.6mm × 2.4mm)で提供されます。

デザインソリューション：Advanced Battery Management for the Rest of Us ›


MAX17211EVKITを使ってバッテリのクローン作成を防止する方法

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット
Show More Arrow image
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$1.81
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX17201

資料

9
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • 信頼性データ
  • デザイン・ノート
  • アプリケーション・ノート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 08/15/2016
English

MAX17201-MAX17215: Stand-Alone ModelGauge m5 Fuel Gauge with SHA-256 Authentication Data Sheet (Rev.2)

PDFファイルを開く

redirect
4.00M
download

PDFをダウンロード

ユーザ・ガイド

3

PDF Vector

PDF

更新 06/08/2016
English
UG-6260: MAX1720x/MAX1721x Software Implementation Guide redirect icon

139.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 06/08/2016
English
UG-6258: MAX1720x/MAX1721x Battery Pack Implementation Guide redirect icon

142.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 06/08/2016
English
UG-6259: MAX1720x/MAX1721x System Side Implementation Guide redirect icon

160.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX17201 Reliability Data redirect icon

277.99K

download

PDFをダウンロード

デザイン・ノート

3

PDF Vector

PDF

更新 06/01/2018
English
Design Solutions 12 - Advanced Battery Management for the Rest of Us redirect icon

524.28K

download

PDFをダウンロード

PDF Vector

HTML

更新 01/30/2018
English
How to Fuel Gauge Lithium-Ion Batteries Without Battery Characterization with ModelGauge m5 EZ redirect icon

PDF Vector

HTML

更新 12/14/2018
日本語
ModelGauge m5 EZにより、バッテリの特性評価を行わずにリチウムイオンバッテリの残量を測定する方法 redirect icon

アプリケーション・ノート

1

PDF Vector

HTML

更新 07/14/2017
English
How to Use The MAX17201/MAX17211 and MAX17205/MAX17215 to Fuel-Gauge Primary Cell Batteries redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 8
show more Icon

データシート 1

MAX17201-MAX17215: Stand-Alone ModelGauge m5 Fuel Gauge with SHA-256 Authentication Data Sheet (Rev.2)

信頼性データ 1

MAX17201 Reliability Data

ユーザ・ガイド 3

UG-6260: MAX1720x/MAX1721x Software Implementation Guide
UG-6258: MAX1720x/MAX1721x Battery Pack Implementation Guide
UG-6259: MAX1720x/MAX1721x System Side Implementation Guide

アプリケーション・ノート 1

How to Use The MAX17201/MAX17211 and MAX17205/MAX17215 to Fuel-Gauge Primary Cell Batteries

デザイン・ノート 2

ModelGauge m5 EZにより、バッテリの特性評価を行わずにリチウムイオンバッテリの残量を測定する方法
Design Solutions 12 - Advanced Battery Management for the Rest of Us
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17201G+ Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201G+00E Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201G+T Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201G+T0E Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201X+ Wafer-Level Package 3x5 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201X+00E Wafer-Level Package 3x5 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201X+T Wafer-Level Package 3x5 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17201X+T0E Wafer-Level Package 3x5 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 27, 2024

- 2400

ASSEMBLY

MAX17201G+

製造中

MAX17201G+00E

製造中

MAX17201G+T

製造中

MAX17201G+T0E

製造中

pdf

pcn_2400

external-icon

4 23, 2024

- 2419N

ASSEMBLY

MAX17201G+

製造中

MAX17201G+T

製造中

pdf

pcn_2419n

external-icon

4 10, 2020

- 1814N

WAFER FAB

MAX17201G+

製造中

MAX17201G+00E

製造中

MAX17201G+T

製造中

MAX17201G+T0E

製造中

MAX17201X+

製造中

MAX17201X+T

製造中

pdf

pcn_1814n

external-icon

5 11, 2018

- 1751

DESIGN

MAX17201G+

製造中

MAX17201G+00E

製造中

MAX17201G+T

製造中

MAX17201G+T0E

製造中

MAX17201X+

製造中

MAX17201X+T

製造中

pdf

pcn_1751

external-icon

7 8, 2020

- 1814A

WAFER FAB

MAX17201X+T

製造中

pdf

pcn_1814a

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 27, 2024

- 2400

arrow down

ASSEMBLY

MAX17201G+

製造中

MAX17201G+00E

製造中

MAX17201G+T

製造中

MAX17201G+T0E

製造中

pdf

pcn_2400

external-icon
4 23, 2024

- 2419N

arrow down

ASSEMBLY

MAX17201G+

製造中

MAX17201G+T

製造中

pdf

pcn_2419n

external-icon
4 10, 2020

- 1814N

arrow down

WAFER FAB

MAX17201G+

製造中

MAX17201G+00E

製造中

MAX17201G+T

製造中

MAX17201G+T0E

製造中

MAX17201X+

製造中

MAX17201X+T

製造中

pdf

pcn_1814n

external-icon
5 11, 2018

- 1751

arrow down

DESIGN

MAX17201G+

製造中

MAX17201G+00E

製造中

MAX17201G+T

製造中

MAX17201G+T0E

製造中

MAX17201X+

製造中

MAX17201X+T

製造中

pdf

pcn_1751

external-icon
7 8, 2020

- 1814A

arrow down

WAFER FAB

MAX17201X+T

製造中

pdf

pcn_1814a

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

バッテリ残量ゲージおよびクーロン・カウンタ2
MAX17050
popup image
Cart

製造中

1セル残量ゲージ、ModelGauge m3内蔵

DS2784
popup image
Cart

製造中

1セル残量ゲージ、FuelPack、プロテクタ、およびSHA-1認証内蔵

評価用キット 8

MAX17211XEVKIT

MAX17201/MAX17211の評価キット

zoom

MAX17211XEVKIT

MAX17201/MAX17211の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17211XEVKIT
MAX17201/MAX17211の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 1Sからのセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17201G/MAX17201X/MAX17211G/MAX17211Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17201とMAX17211は1セルアプリケーション用です。マルチセルアプリケーションについては、MAX17205とMAX17215を参照してください。

MAX17201G/MAX17201X/MAX17211G/MAX17211XのEVキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www.maximintegrated.com/jp/products/MAX17201)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17211GEVKIT, MAX17211XEVKIT Gerber Files Download

3.59 M

pdf icon

ZIP

MAX17211XEVKIT ODB File - Design Files Download

3.59 M

すべて表示 Arrow image
reference details image

MAX17205XEVKIT

MAX17205/MAX17215の評価キット

zoom

MAX17205XEVKIT

MAX17205/MAX17215の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17205XEVKIT
MAX17205/MAX17215の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 2S～15S以上のセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17205G/MAX17205X/MAX17215G/MAX17215Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17205とMAX17215はマルチセルアプリケーション用です。1セルアプリケーションについては、MAX17201とMAX17211を参照してください。

MAX17205G/MAX17205X/MAX17215G/MAX17215Xのキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト (www.maximintegrated.com/jp/products/MAX17205)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17205GEVKIT, MAX17205XEVKIT Gerber Files Download

3.69 M

pdf icon

ZIP

MAX17205XEVKIT Gerber Files Download

3.69 M

すべて表示 Arrow image

MAX17201XEVKIT

MAX17201/MAX17211の評価キット

zoom

MAX17201XEVKIT

MAX17201/MAX17211の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17201XEVKIT
MAX17201/MAX17211の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 1Sからのセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17201G/MAX17201X/MAX17211G/MAX17211Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17201とMAX17211は1セルアプリケーション用です。マルチセルアプリケーションについては、MAX17205とMAX17215を参照してください。

MAX17201G/MAX17201X/MAX17211G/MAX17211XのEVキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www.maximintegrated.com/jp/products/MAX17201)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17201GEVKIT, MAX17201XEVKIT Gerber File Download

3.59 M

pdf icon

ZIP

MAX17201XEVKIT ODB File - Design Files Download

3.59 M

すべて表示 Arrow image

MAX17205GEVKIT

MAX17205/MAX17215の評価キット

zoom

MAX17205GEVKIT

MAX17205/MAX17215の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17205GEVKIT
MAX17205/MAX17215の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 2S～15S以上のセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17205G/MAX17205X/MAX17215G/MAX17215Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17205とMAX17215はマルチセルアプリケーション用です。1セルアプリケーションについては、MAX17201とMAX17211を参照してください。

MAX17205G/MAX17205X/MAX17215G/MAX17215Xのキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト (www.maximintegrated.com/jp/products/MAX17205)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17205GEVKIT, MAX17205XEVKIT Gerber Files Download

3.69 M

pdf icon

ZIP

MAX17205GEVKIT ODB Files - Design Files Download

3.51 M

すべて表示 Arrow image

MAX17211GEVKIT

MAX17201/MAX17211の評価キット

zoom

MAX17211GEVKIT

MAX17201/MAX17211の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17211GEVKIT
MAX17201/MAX17211の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 1Sからのセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17201G/MAX17201X/MAX17211G/MAX17211Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17201とMAX17211は1セルアプリケーション用です。マルチセルアプリケーションについては、MAX17205とMAX17215を参照してください。

MAX17201G/MAX17201X/MAX17211G/MAX17211XのEVキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www.maximintegrated.com/jp/products/MAX17201)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17211GEVKIT, MAX17211XEVKIT Gerber Files Download

3.59 M

pdf icon

ZIP

MAX17211GEVKIT ODB File - Design Files Download

3.59 M

すべて表示 Arrow image

MAX17215XEVKIT

MAX17205/MAX17215の評価キット

zoom

MAX17215XEVKIT

MAX17205/MAX17215の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17215XEVKIT
MAX17205/MAX17215の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 2S～15S以上のセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17205G/MAX17205X/MAX17215G/MAX17215Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17205とMAX17215はマルチセルアプリケーション用です。1セルアプリケーションについては、MAX17201とMAX17211を参照してください。

MAX17205G/MAX17205X/MAX17215G/MAX17215Xのキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト (www.maximintegrated.com/jp/products/MAX17205)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17215GEVKIT, MAX17215XEVKIT Gerber Files Download

3.68 M

pdf icon

ZIP

MAX17215XEVKIT Gerber Files Download

3.68 M

すべて表示 Arrow image

MAX17201GEVKIT

MAX17201/MAX17211の評価キット

zoom

MAX17201GEVKIT

MAX17201/MAX17211の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17201GEVKIT
MAX17201/MAX17211の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 1Sからのセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17201G/MAX17201X/MAX17211G/MAX17211Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17201とMAX17211は1セルアプリケーション用です。マルチセルアプリケーションについては、MAX17205とMAX17215を参照してください。

MAX17201G/MAX17201X/MAX17211G/MAX17211XのEVキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www.maximintegrated.com/jp/products/MAX17201)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17201GEVKIT, MAX17201XEVKIT Gerber File Download

3.59 M

pdf icon

ZIP

MAX17201GEVKIT ODB File - Design Files Download

3.59 M

すべて表示 Arrow image

MAX17215GEVKIT

MAX17205/MAX17215の評価キット

zoom

MAX17215GEVKIT

MAX17205/MAX17215の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17215GEVKIT
MAX17205/MAX17215の評価キット

機能と利点

  • ModelGauge m5アルゴリズム
  • スタンドアロン動作用に設定された不揮発性メモリ
  • 2S～15S以上のセルパックを監視
  • バッテリパック入力電圧範囲：+2.1V～+4.9V (セル当り)
  • サーミスタ測定回路
  • PCBトレース検出抵抗内蔵(オプション)
  • Windows 7以降対応のソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17205G/MAX17205X/MAX17215G/MAX17215Xの評価キット(EVキット)は、ハンドヘルドやポータブル機器のリチウムイオン(Li+)バッテリ用のスタンドアロンModelGauge™ m5パック側残量ゲージICを評価する完全実装および試験済み表面実装PCBです。MAX17205とMAX17215はマルチセルアプリケーション用です。1セルアプリケーションについては、MAX17201とMAX17211を参照してください。

MAX17205G/MAX17205X/MAX17215G/MAX17215Xのキットは、マキシムのDS91230+ USBインタフェース、IC評価ボード、およびRJ-11接続ケーブルを備えています。このEVキットとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト (www.maximintegrated.com/jp/products/MAX17205)からダウンロード可能です。このEVキットGUIソフトウェアとともに使用するにはWindows 7以降のWindowsオペレーティングシステムが必要です。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォンおよびタブレット

資料

pdf icon

ZIP

MAX17215GEVKIT, MAX17215XEVKIT Gerber Files Download

3.68 M

pdf icon

ZIP

MAX17215GEVKIT ODB Files - Design Files Download

3.51 M

すべて表示 Arrow image

評価用キット8

MAX17211XEVKIT

MAX17201/MAX17211の評価キット
evaluation kit item images

MAX17205XEVKIT

MAX17205/MAX17215の評価キット

MAX17201XEVKIT

MAX17201/MAX17211の評価キット

MAX17205GEVKIT

MAX17205/MAX17215の評価キット

MAX17211GEVKIT

MAX17201/MAX17211の評価キット

MAX17215XEVKIT

MAX17205/MAX17215の評価キット

MAX17201GEVKIT

MAX17201/MAX17211の評価キット

MAX17215GEVKIT

MAX17205/MAX17215の評価キット

リファレンス・デザイン 1

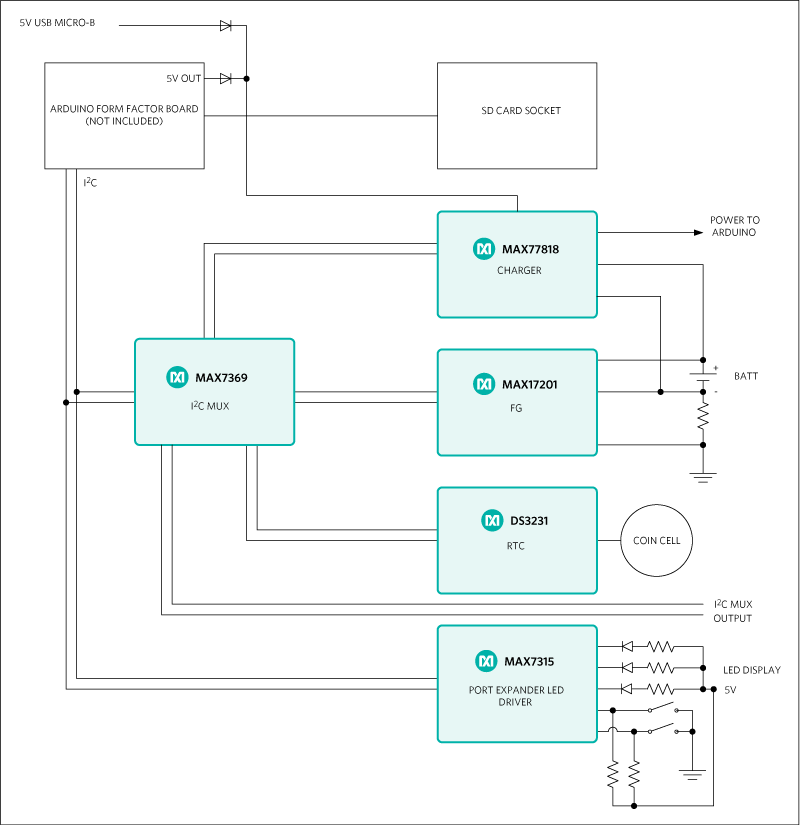

maxrefdes96 figure 1

MAXREFDES96

Single-Battery Charger and Fuel Gauge with Boost for Arduino Platforms

zoomopens a dialog

MAXREFDES96

Single-Battery Charger and Fuel Gauge with Boost for Arduino Platforms

download icon

ダウンロード

 print icon

印刷
MAXREFDES96
Single-Battery Charger and Fuel Gauge with Boost for Arduino Platforms

機能と利点

  • MAX17201 ModelGauge™ M5 EZ
  • MAX77818 Battery-Management PMIC (Charger Only)
  • Battery Charge Current Up to 3.0A
  • Battery Boost to Allow Running Untethered
詳細なリファレンス・デザインを表示 external link

使用製品 3

MAX7369 reference design link

MAX77818 reference design link

MAX17201 reference design link

設計および組み込みツール

pdf icon

ZIP

Download Design Files link icon

9.9 M

リファレンス・デザイン1

maxrefdes96 figure 1

MAXREFDES96

Single-Battery Charger and Fuel Gauge with Boost for Arduino Platforms

最近表示した製品

製品の詳細
ドキュメント
ソフトウェアおよび製品のエコシステム
評価用キット
ツールおよびシミュレーション
リファレンス・デザイン
最新のディスカッション
