DS2784

1セル残量ゲージ、FuelPack、プロテクタ、およびSHA-1認証内蔵

すべて表示 showmore-icon

業界初、1セルLi+ (リチウムイオン)プロテクタおよびSHA-1認証システムを内蔵した、完全残量ゲージソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.19
機能
  • 高精度の電圧、温度、および電流測定システム
  • クーロンカウント、放電レート、温度、およびセル特性から残容量を推定
  • ラーンサイクルを使用してセル寿命を推定
  • 低コストの検出抵抗を使用
  • 利得と温度係数の較正が可能
  • Li+安全回路—過電圧、不足電圧、過電流、および短絡の保護
  • 過電圧および過電流用のプログラマブルな安全性スレッショルド
  • SHA-1アルゴリズムと64ビット秘密鍵を使った認証
  • 32バイトのパラメータ用EEPROM
  • 16バイトのユーザ用EEPROM
  • 固有の64ビットIDを備えたダラス1-Wireインタフェース
  • 小型鉛フリー14ピンTDFNパッケージは、薄型角型電池を使用するバッテリパックに容易に組込み可能

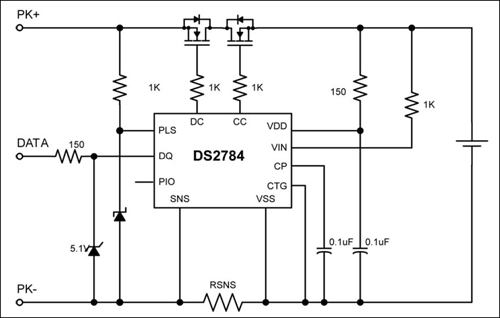

製品概要
show more Icon

DS2784は、2.5V~4.6Vの範囲で動作し、単一のリチウムイオン(Li+)またはLi+ポリマセルを使用するバッテリパックへの組込みに適しています。残容量は、mAhによる残量値と全体のパーセント値で通知されます。安全な動作は、内蔵のLi+保護機能とSHA-1ベースのチャレンジ&レスポンス認証によって保証されます。

セル特性やアプリケーションパラメータとともに、電圧、温度、および電流を高精度で測定し、残容量を推定します。残容量レジスタによって、現在の温度と放電レートが与えられると取り出すことが可能な電荷量の控え目な推定値が通知されます。

セル補償とアプリケーションパラメータ用の不揮発性(NV)ストレージに加え、16バイトEEPROMメモリが、ホストシステムおよび/またはパックメーカ専用に利用可能になっています。このためバッテリロットおよび日付の追跡、またはシステムのNVストレージやバッテリの使用統計が容易となります。

1-Wire®インタフェースによって、16kbpsまたは143kbpsでのシリアル通信が提供され、データレジスタ、制御レジスタ、およびユーザメモリにアクセスすることができます。また、1-Wire通信によって、SHA-1をハッシュベースのメッセージ認証コード(HMAC)認証プロトコルでのハッシュアルゴリズムとして使用してチャレンジ&レスポンスのパック認証が可能になります。

アプリケーション

  • デジタルスチル、ビデオ、およびアクションカメラ
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • ヘルスおよびフィットネスモニタ
  • ホームおよびビルオートメーション、センサー
  • 医療用機器
  • パワーツール
  • スマートバッテリ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2784G+
  • HTML
  • HTML
DS2784G+T&R
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS2784EVKIT

DS2784の評価キット

zoom

DS2784EVKIT

DS2784の評価キット

DS2784の評価キット

機能と利点

  • DS2784の以下の各機能を検証
    • Li+セルの残容量を推定
    • 電圧測定
    • 電流測定
    • 電流蓄積
    • 温度測定
    • 情報保存
    • 識別(ID)
    • 過電圧/不足電圧保護
    • 過電流/短絡回路保護
    • SHA-1アルゴリズムを使ったセキュアなチャレンジ&レスポンス認証
  • USB動作対応のWindows XP以下のOSで動作するPCのUSBポートへのインタフェース

製品の詳細

DS2784の評価キット(EVキット)は、リチウムイオン(Li+)プロテクタおよびSHA-1認証付きの1セルスタンドアロン残量ゲージIC DS2784の性能評価、ソフトウェア開発、およびプロトタイプ作成を容易にします。この評価ボードは、DS9123O USBアダプタとRJ-11ケーブル接続を通じてPCとインタフェースします。同梱のCD-ROMには、USB動作対応のWindows XP®以下のオペレーティングシステムで動作可能な評価ソフトウェアとともに、関連する全データシートが収録されています。

DS2784のEVキット評価ソフトウェアを使って、ユーザはDS2784の全機能を完全に制御することができます。個別の制御タブによって、ユーザは、すべてのEEPROMおよびRAMメモリ領域、制御レジスタ、全監視対象パラメータのリアルタイムの更新、およびSHA-1機能にアクセスすることができます。またソフトウェアは、セルを経時監視するデータログ機能も内蔵しています。

この評価ボード回路は、DS2784が高精度でパラメータを測定することができるように設計されています。キットのデモボードは、今後の改善によって変更されます。

アプリケーション

  • コードレスVoIP電話
  • デジタルスチルおよびビデオカメラ
  • 携帯GPSナビゲーション
  • スマートフォン/PDA
