特長
- 積層インダクタがヒートシンクとして機能
- 広い入力電圧範囲:4.7V ~15V
- 出力電圧範囲:0.6V ~3.3V
- 入力、負荷、温度の全範囲(–40°C~125°C)での全DC出力電圧誤差:±1.3%
- 高精度レギュレーション向けの差動リモート検出アンプ
- 電流モード制御/ 高速トランジェント応答
- 周波数同期
- 並列接続による電流分担(最大240A)
- 内部補償または外部補償
- 効率:40Aで88%(12VIN、1VOUT)
- 過電流フォールドバック保護
- 16mm×16mm×7.07mm BGAパッケージ
LTM4636は、小型パッケージでの素早い放熱と低温動作を実現するために積層インダクタをヒートシンクとして備える40A降圧μModule(パワーモジュール)スイッチング・レギュレータです。露出したインダクタにより、あらゆる方向からの気流に直接接触することができます。LTM4636は、周囲温度からわずか40°Cの温度上昇で40W(12VIN、1VOUT、40A、200LFM)を供給できます。83°Cの周囲温度まで40Wの最大電力が供給され、110°Cの周囲温度で半分の20Wの電力がサポートされています。
LTM4636は、92%、90%、および88%の効率で動作し、1Vの負荷(12VIN)に、それぞれ15A、30A、および40Aを供給します。μModuleレギュレータは、わずか40°Cの温度上昇と88%の効率で、4つのμModuleが電流分担モードで160Wを供給するように、スケーラブルになっています(12VIN、1VOUT、400LFM)。LTM4636は、16mm×16mm×7.07mmのBGAパッケージで供給されます。
Notes | |
LTM4636 | Simpler circuits and fewer features |
LTM4636-1 | Extra internal circuitry for detecting overtemperature and input/output overvoltage conditions |
アプリケーション
- 通信サーバおよびネットワーク機器
- 産業用機器および医療用システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4636
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
2
740.62 K
903.00K
評価用設計ファイル
1
ZIP
4.4 M
デザイン・ノート
3
信頼性データ
1
345.11 K
情報
1
URL
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
デザイン・ノート 1
技術記事 2
評価用設計ファイル 1
情報 1
プレス・リリース 1
製品セレクタ・カード 1
Analog Dialogue 1
ビデオ
1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTM4636EY#PBF | 144-Lead BGA (16mm x 16mm x 7.07mm) |
|
|
LTM4636IY#PBF | 144-Lead BGA (16mm x 16mm x 7.07mm) |
|
- LTM4636EY#PBF
- ピン/パッケージ図
- 144-Lead BGA (16mm x 16mm x 7.07mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTM4636IY#PBF
- ピン/パッケージ図
- 144-Lead BGA (16mm x 16mm x 7.07mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 22, 2022
- 22_0262
Notification of Wafer Fab Location Change for 0.6µm BiCMOS Process
LTM4636EY#PBF
製造中
LTM4636IY#PBF
製造中
9 13, 2022
- 22_0193
Laser Top Mark Conversion for uModule COP and TMSV_COP Packages
LTM4636EY#PBF
製造中
LTM4636IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4636EY#PBF
製造中
LTM4636IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 22, 2022
- 22_0262
Notification of Wafer Fab Location Change for 0.6µm BiCMOS Process
LTM4636EY#PBF
製造中
LTM4636IY#PBF
製造中
9 13, 2022
- 22_0193
Laser Top Mark Conversion for uModule COP and TMSV_COP Packages
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4636EY#PBF
製造中
LTM4636IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
過電圧/過熱保護回路を内蔵した40A μModuleレギュレータ |
評価用キット 5
DC2830A

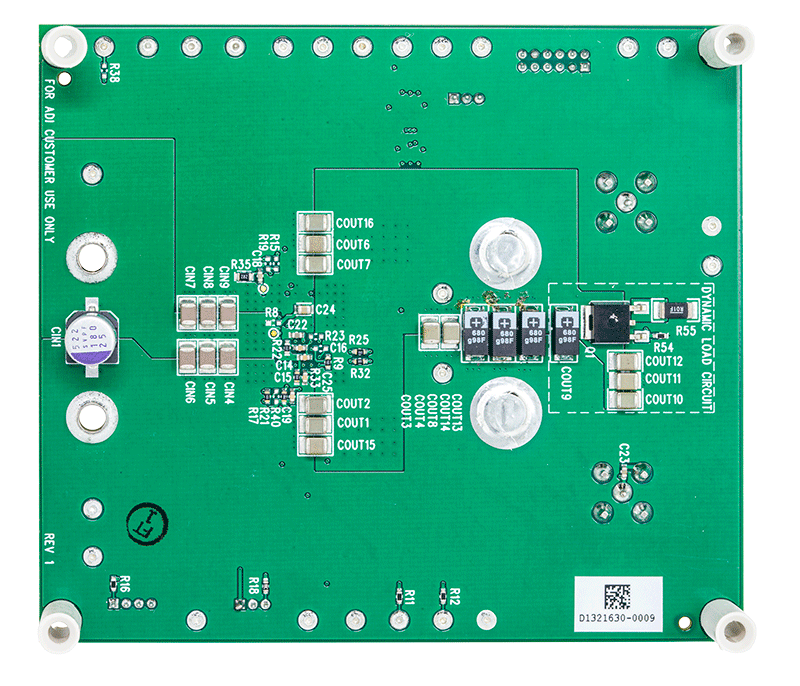

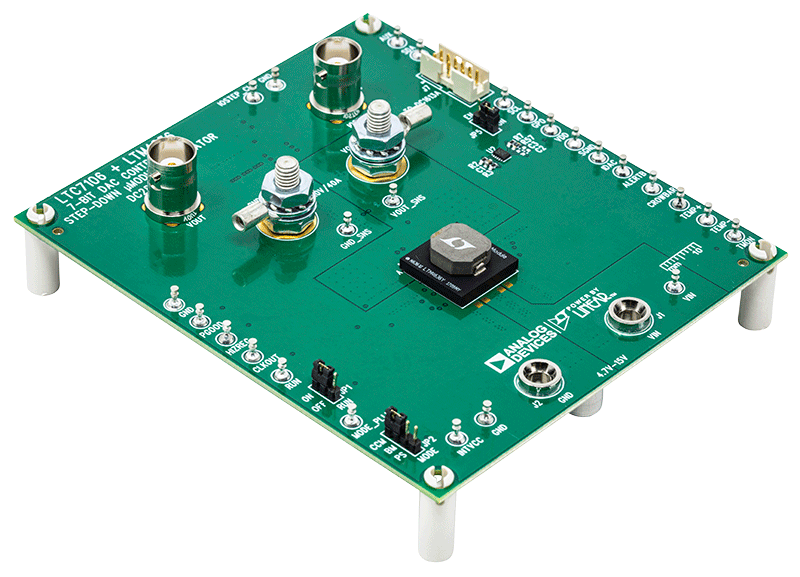

LTC7106およびLTM4636デモ・ボード | 7ビットDAC、PMBus制御降圧μモジュール・レギュレータ搭載
製品の詳細

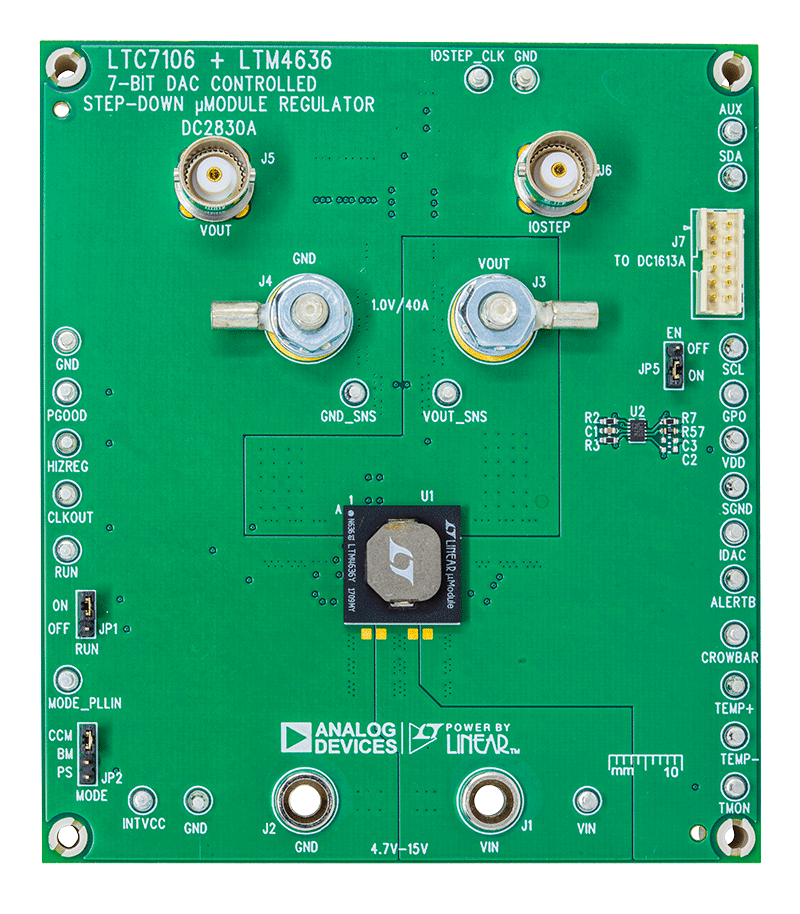

デモ回路2830Aには、LTM4636EYが装備されています。これは、PMBusインターフェースを備えた高精度双方向7ビット電流DACであるLTC7106EDDBにより制御されている40A高効率スイッチ・モード降圧µModule®レギュレータです。LTC7106は、PMBus経由でLTM4636の出力電圧を調整するために使用されます。LTM4636の入力電圧範囲は4.7V~15Vであり、出力電圧範囲は0.6V~3.3Vです。特定のVIN、VOUT、周波数および熱条件ではディレーティングが必要です。LTC7106には、2.5V~5.5Vの入力電圧が必要で、DC2830AではDC1613Aドングルから直接電源が供給されます。LTC7106には、3つの範囲のIDAC出力電流があります。公称範囲(–64µA~63µA)、範囲(高)(–256µA~252µA)、および範囲(低)(–16µA~15.75µA)。公称範囲は、最も高い精度で最適化されています。ユーザは、公称範囲のIDAC設定を使用して抵抗分圧器を設計することを推奨します。
LTC7106の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、ユーザが部品を随時再設定したり、IDACの電流値や故障ステータスを表示したりできます。
デモ回路DC2830Aを使用または変更する前に、このデモ・マニュアルと併せてLTM4636およびLTC7106データシートを参照してください。
資料
DC2448A-B

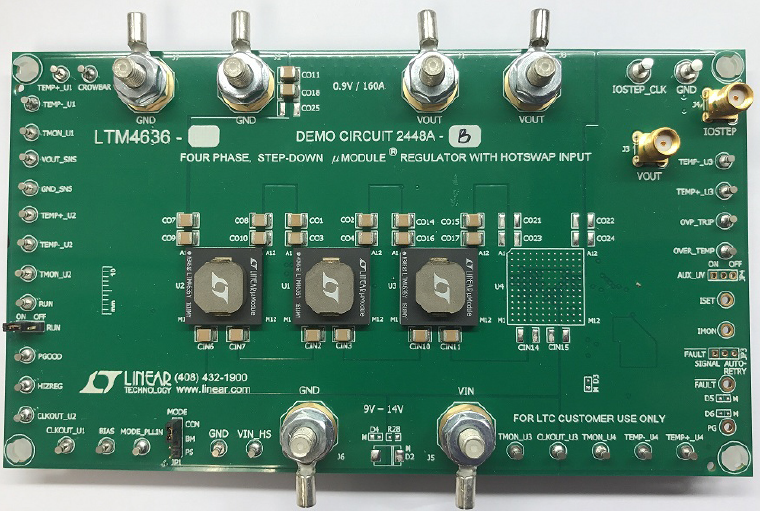

LTM4636高効率、PolyPhase 120A降圧電力µModuleレギュレータ
製品の詳細
資料
DC2448A-C

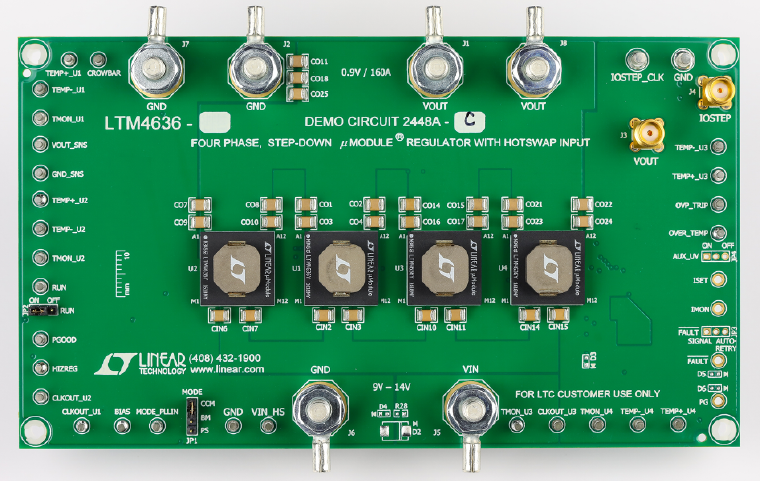

LTM4636高効率、PolyPhase 160A降圧電力µModuleレギュレータ
製品の詳細
資料
DC2448A
LTM4636高効率、PolyPhase 80A降圧電力µModuleレギュレータ
製品の詳細

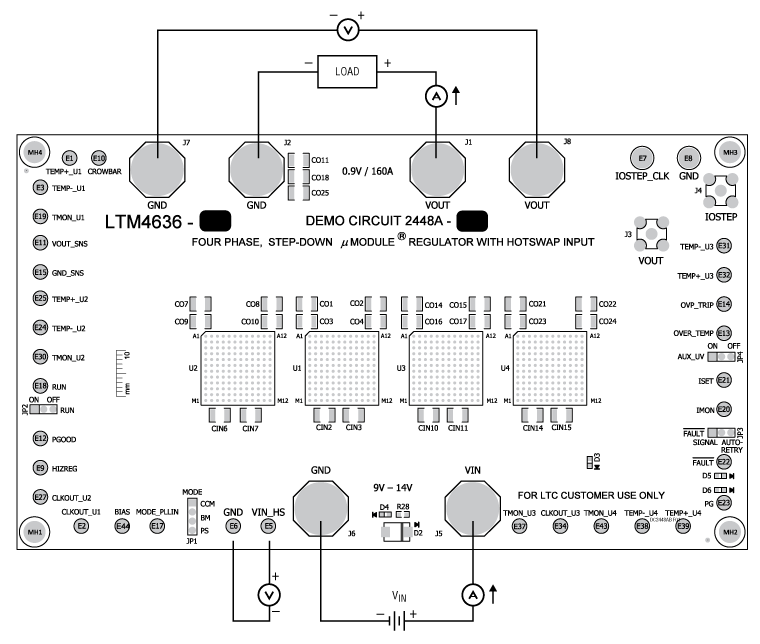

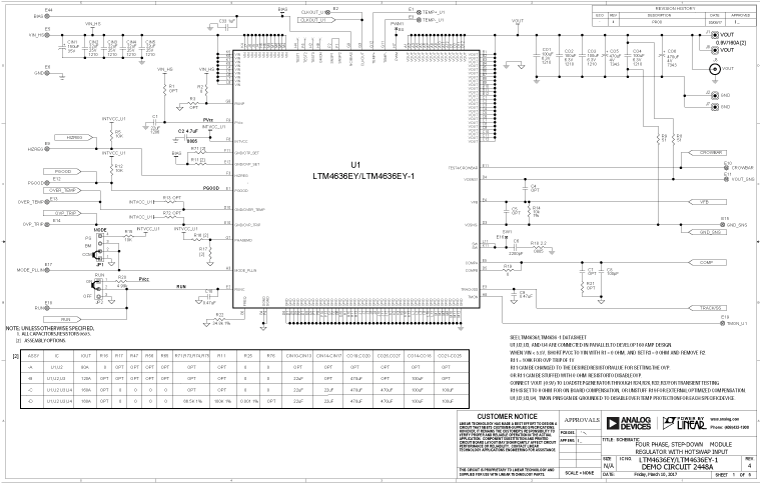

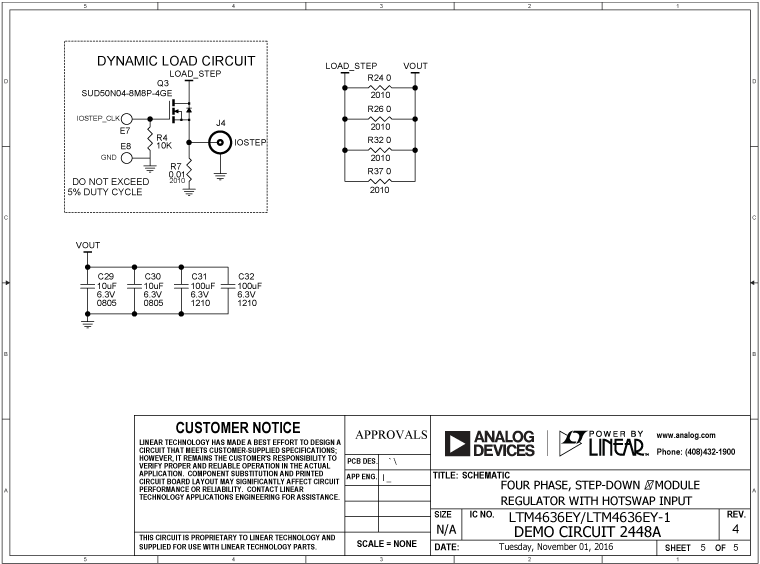

デモ回路DC2448A-AはLTM4636EYを使用するPolyPhase®設計が特徴です。®LTM4636EYは40Aの高効率スイッチ・モードの降圧電力μModule®レギュレータです。入力電圧範囲は4.7V~15Vです。VIN < 5.5Vの場合、R1=0Ωの状態でPVCCからVINに短絡し、R3=0Ωにセットして、R2を取り外します。出力電圧範囲は0.6V~3.3Vです。DC2448A-Aは公称80Aの出力電流を供給します。データシートに説明されているように、特定のVIN、VOUTおよび熱条件では出力電流のディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード®動作を選択します。さらにMODE_PLLINピンは、LTM4636を外部クロック・シグナルに同期させます。2つの位相間の位相シフトは180度です。DC2448A-AにはLTM4636に内部、外部両方の補償回路を選択するオプションがあります。デモ回路DC2448A-Aを使用または変更する際は、このデモ・マニュアルと併せて LTM4636データシートを参照してください。
資料
DC2230A-A

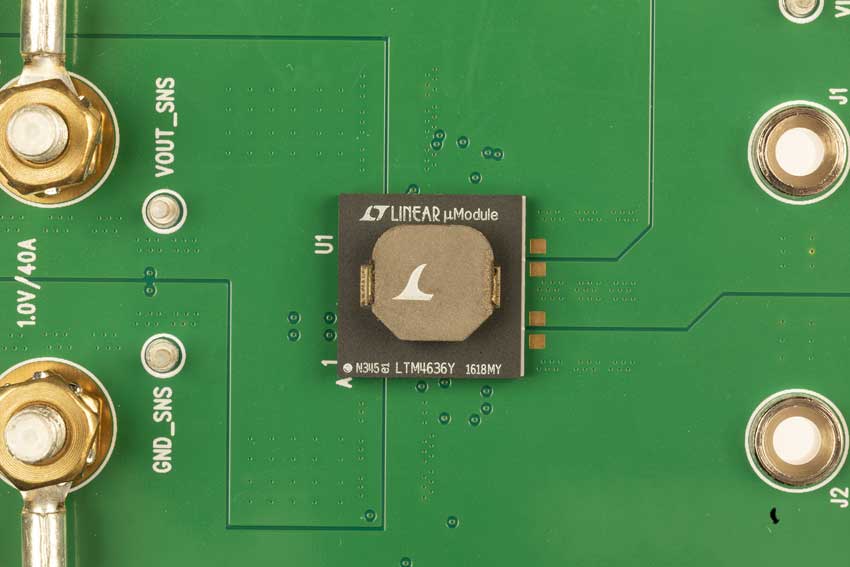

LTM4636デモ用ボード | 降圧μModuleレギュレータ、スタック・インダクタ、4.7V≤VIN≤15V、VOUT =0.6V~3.3V(40A時)
製品の詳細

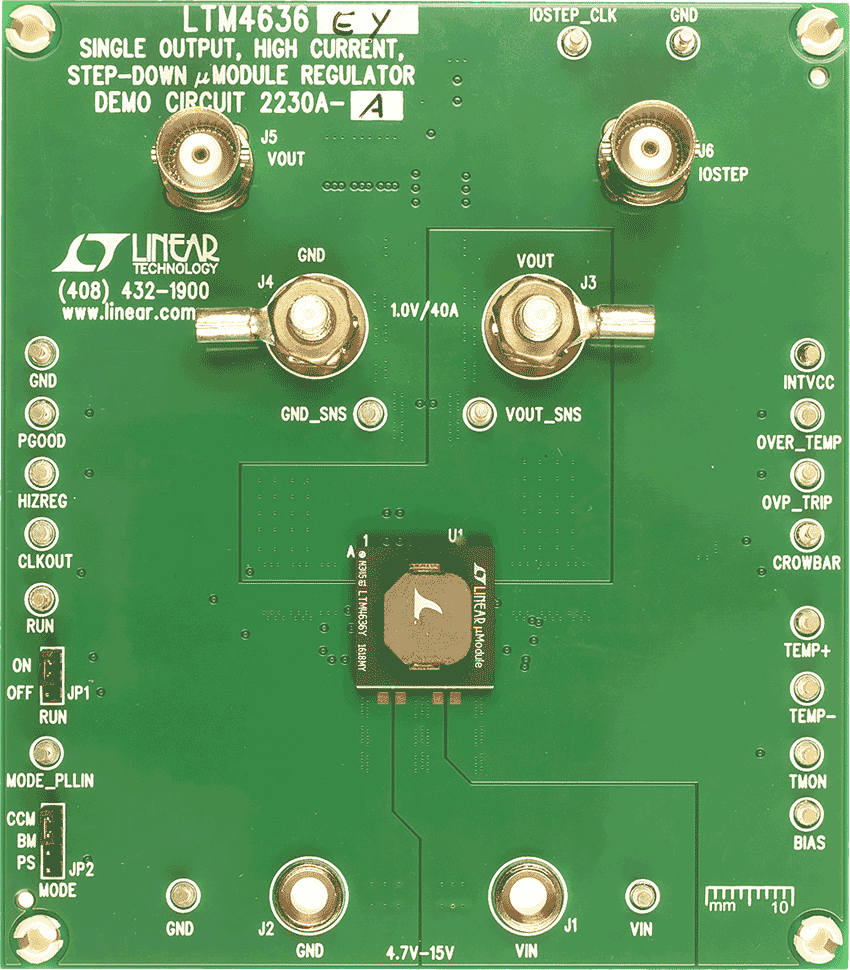

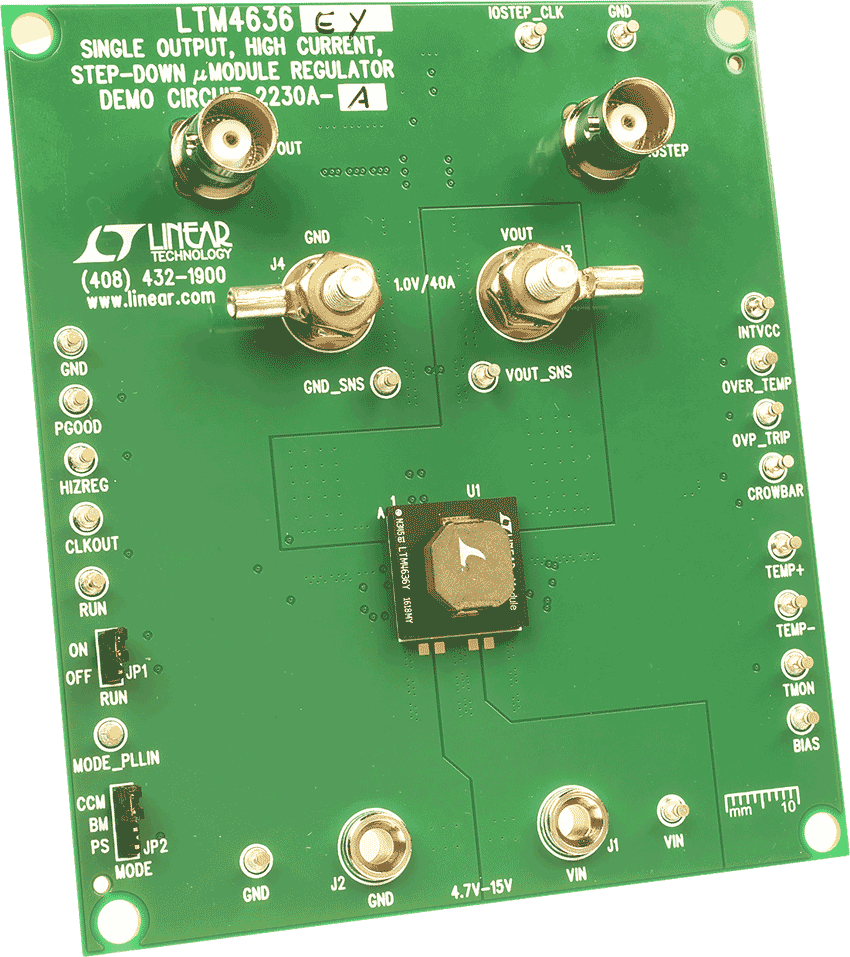

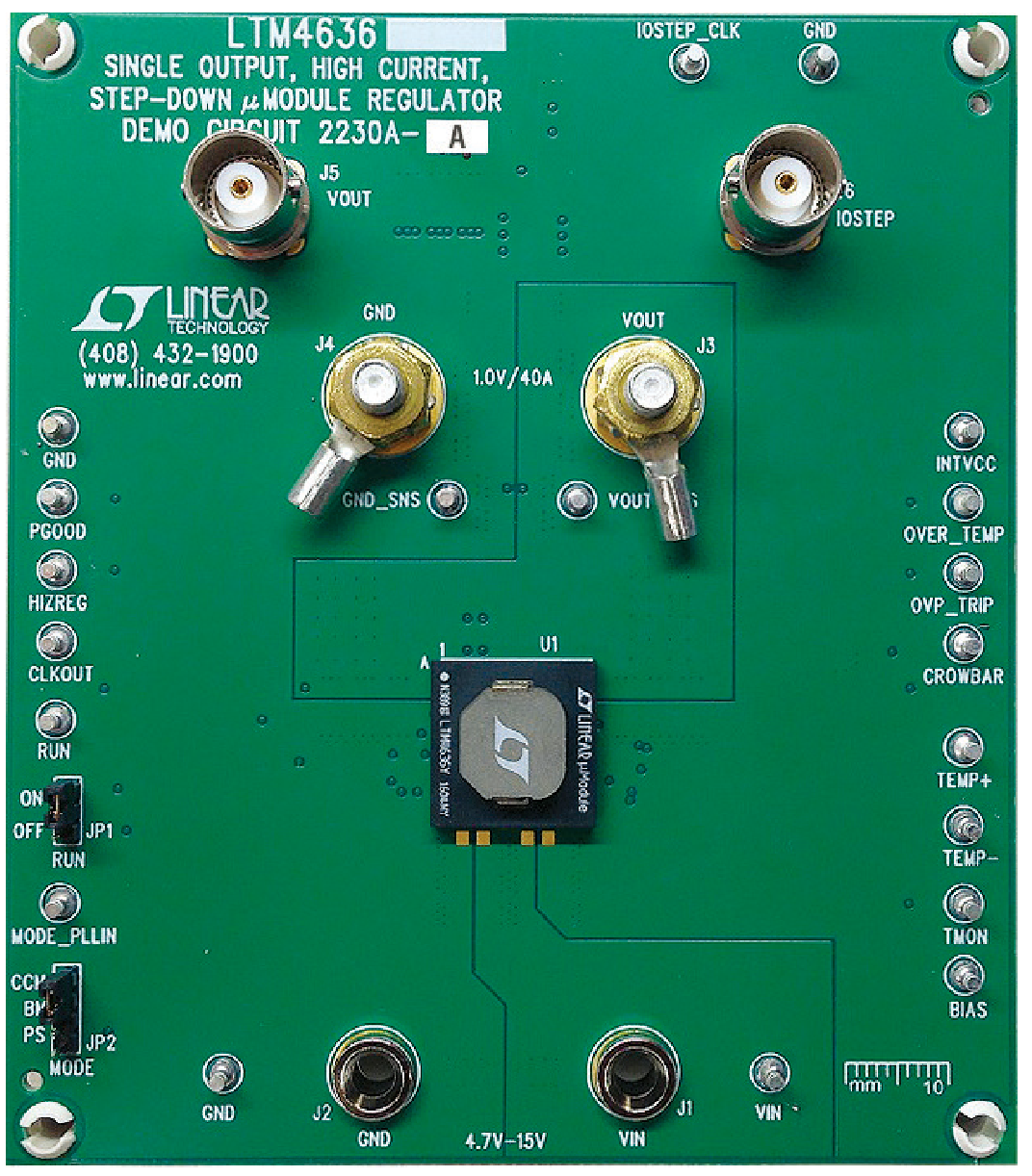

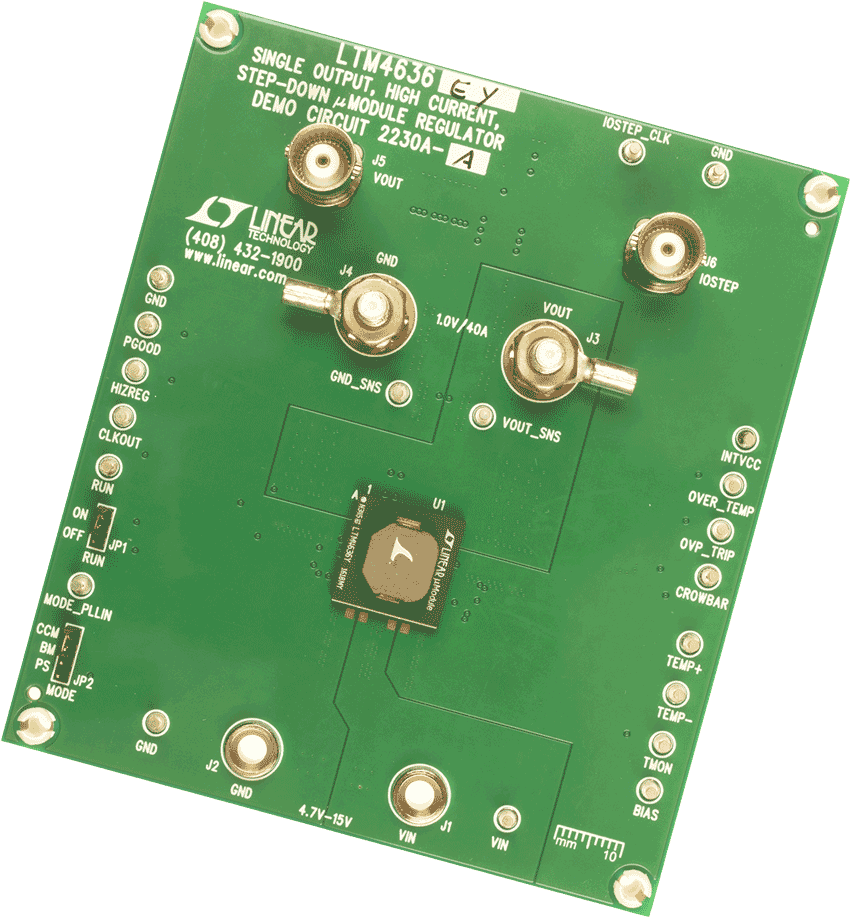

デモ回路2230A-Aは、40Aの高効率、スイッチ・モード・ステップダウン電源 μModule®レギュレータのLTM4636EYを備えています。入力電圧範囲は4.7V~15Vです。入力電圧範囲が4.7V〜5.5Vの場合は、PVCCピンをVINピンにR8=R21=0Ωで短絡し、R17を削除します。出力電圧範囲は0.6V~3.3Vです。特定の VIN、VOUT、周波数および熱条件ではディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード®動作を選択します。さらにMODE_PLLINピンは、LTM4636を外部クロック・シグナルに同期させます。DC2230A-AにはLTM4636に内部、外部両方の補償回路を選択するオプションがあります。PHASMDピンを異なる電圧に接続すると、MODE_PLLINとCLKOUTの間に一定の位相差が生じます。デモ回路DC2230A-Aを使用または変更する前に、このデモ・マニュアルと併せてLTM4636データシートを参照してください。
