LTM4636-1

過電圧/過熱保護回路を内蔵した40A μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$42.91
特長
  • 過熱保護、入力/出力過電圧保護
  • 上流の電源またはブレーカを遮断
  • 積層インダクタはヒートシンクとして機能
  • 広い入力電圧範囲:4.7V~15V
  • 出力電圧範囲:0.6V~3.3V
  • 全DC出力電圧誤差:±1.3%(–40°C~125°C)
  • 差動リモート検出アンプによる高精度レギュレーション
  • 電流モード制御/高速トランジェント応答
  • 周波数同期
  • 並列接続による電流分担(最大240A)
  • 効率:88%(12V入力、1V/40A出力)
  • 過電流フォールドバックによる保護
  • 過熱シャットダウン

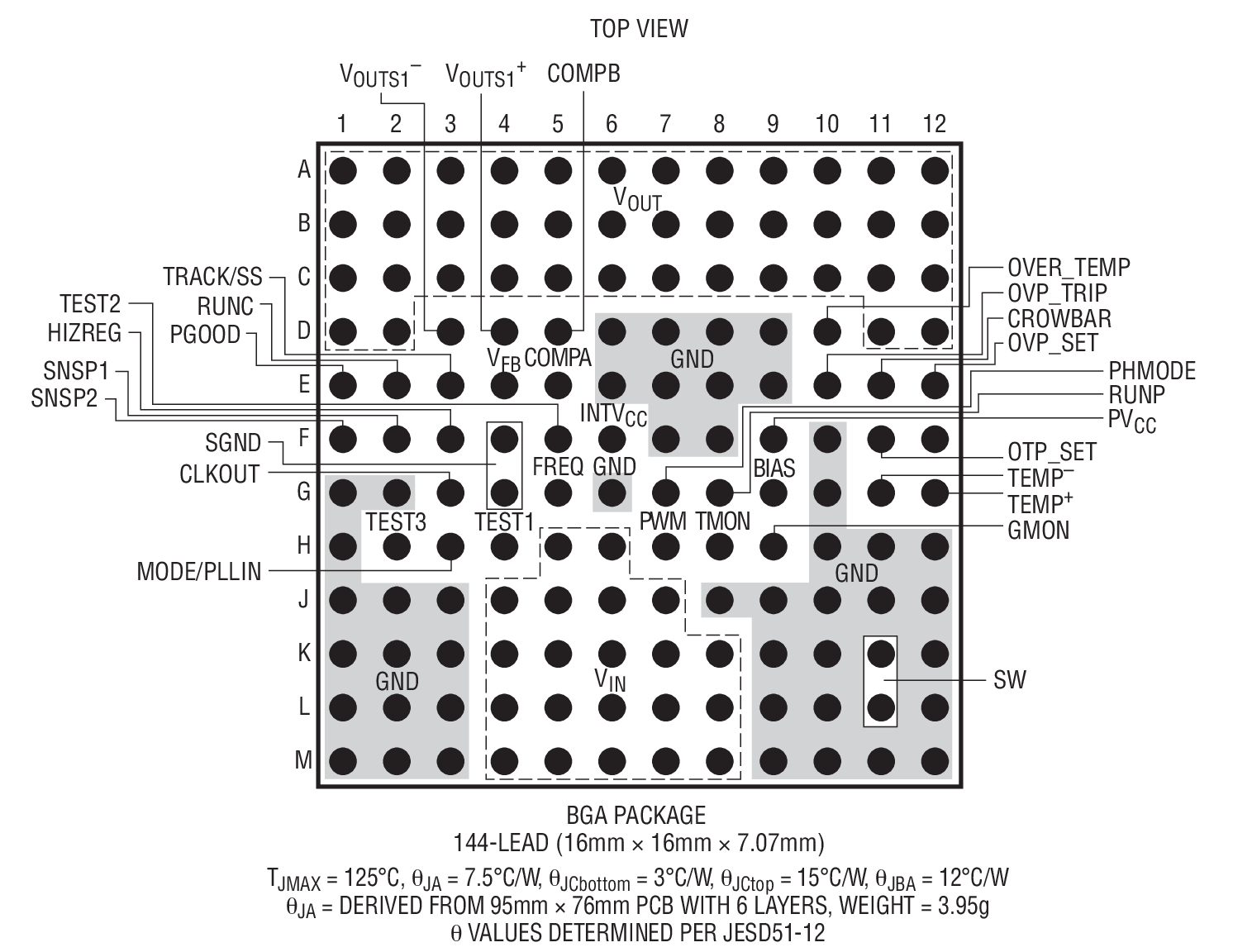

  • 16mm×16mm×7.07mm BGAパッケージ
製品概要
show more Icon

LTM4636-1は、40A降圧μModule®(パワーモジュール)スイッチング・レギュレータで、積層インダクタをヒートシンクとして内蔵して小型パッケージでの放熱と低温動作に対応します。LTM4636-1は、過熱状態と入力/出力過電圧状態を検出して、上流の電源または回路ブレーカを遮断し、デバイス自体とその負荷を保護することができます。露出したインダクタをヒートシンクとして利用することにより、どの方向からでも空気流に直接触れることができます。LTM4636-1は40W (12V入力、1V/40A出力、200LFM)を供給可能であり、周囲温度からの温度上昇はわずか40°Cです。最大83°Cの周囲温度までは最大電力の40Wが供給され、110°Cの周囲温度では半分の20Wがサポートされます。

LTM4636-1は92%、90%、88%の効率で動作し、1Vの負荷(12V入力)に対してそれぞれ15A、30A、40Aの電流を供給します。このμModuleレギュレータは、4つのレギュレータが電流分担時にわずか40°Cの温度上昇と88%の効率で160Wを供給する拡張性があります(12V入力、1V出力、400LFM)。LTM4636-1は、16mm×16mm×7.07mmのBGAパッケージで供給されます。

Notes
LTM4636 Simpler circuits and fewer features
LTM4636-1 Extra internal circuitry for detecting overtemperature and input/output overvoltage conditions

アプリケーション

  • 通信サーバおよびネットワーク機器
  • 産業用機器および医療用システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$42.91

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4636EY-1#PBF
  • HTML
  • HTML
LTM4636IY-1#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2022

- 22_0193

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4636EY-1#PBF

製造中

LTM4636IY-1#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2022

- 22_0193

arrow down

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4636EY-1#PBF

製造中

LTM4636IY-1#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

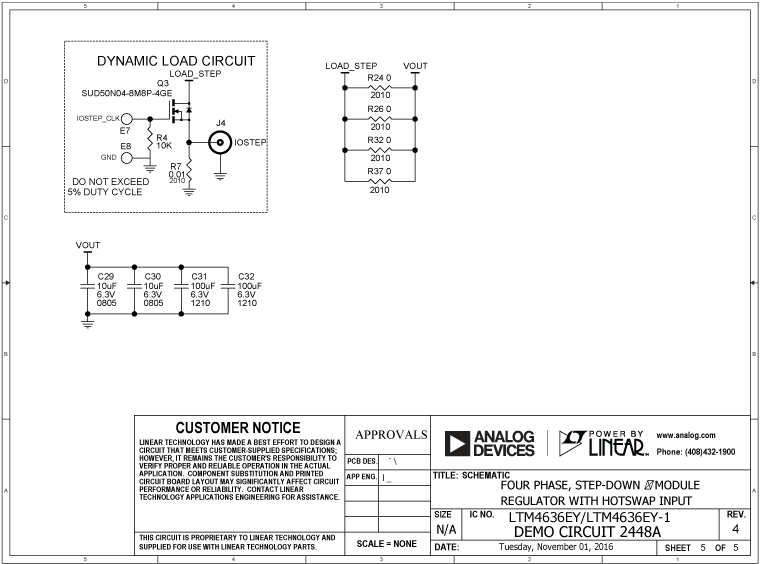

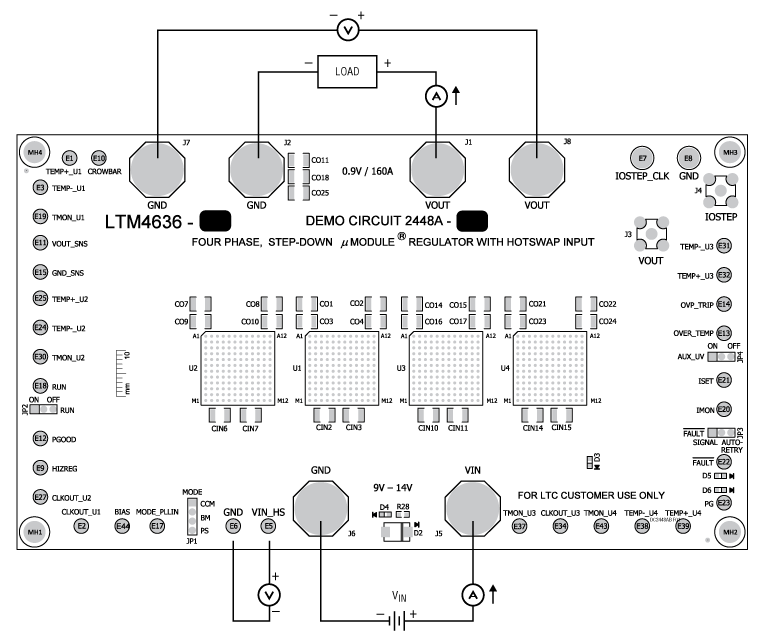

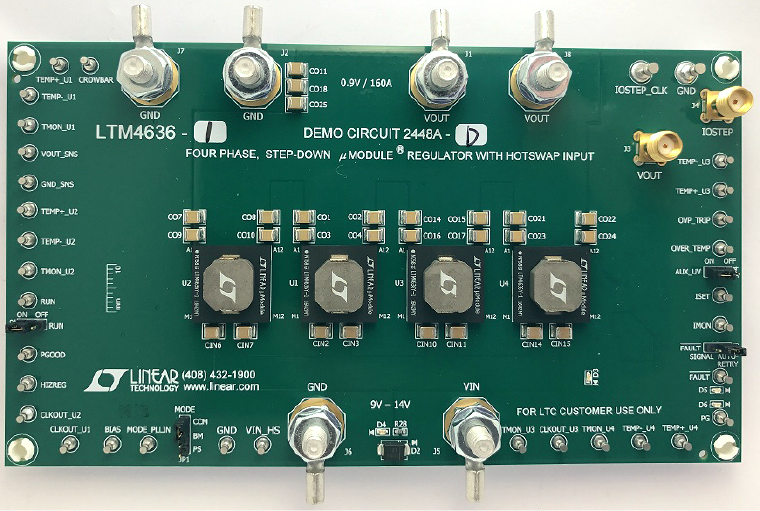

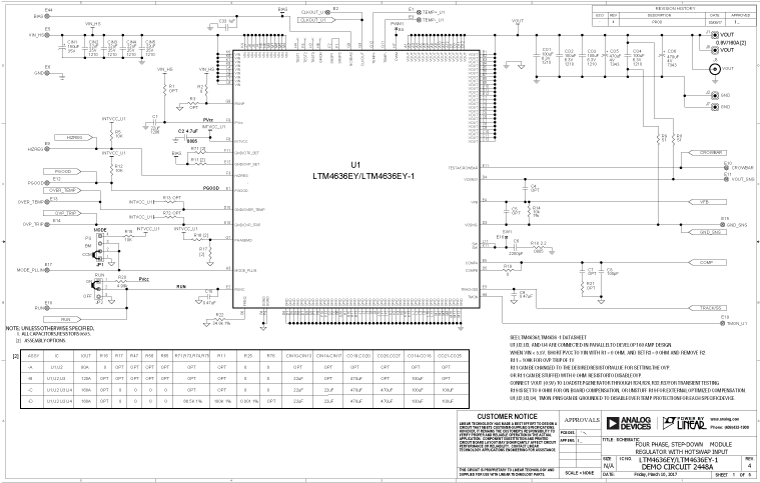

DC2448A-D

過電圧および過熱からの保護を搭載したLTM4636-1 PolyPhase 160A降圧電力µModuleレギュレータ

zoom

DC2448A-D

過電圧および過熱からの保護を搭載したLTM4636-1 PolyPhase 160A降圧電力µModuleレギュレータ

過電圧および過熱からの保護を搭載したLTM4636-1 PolyPhase 160A降圧電力µModuleレギュレータ

製品の詳細

デモ回路DC2448A-DはLTM4636-1EYを使用するPolyPhase®設計が特徴です。LTM4636-1EYは過電圧および過熱からの保護機能を搭載した40Aの高効率スイッチ・モードの降圧電力µModule®レギュレータです。入力電圧範囲は9V~15Vです。出力電圧範囲は0.6V~3.3Vです。DC2448A-Dは公称160Aの出力電流を供給できます。DC2448A-Dは入力電源の切り離しが可能で、過電圧および過熱条件下のLTM4636-1と負荷を保護できるオンボード・ホット・スワップ回路です。データシートに説明されているように、特定のVIN、VOUTおよび熱条件では出力電流のディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。

低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード®動作を選択します。さらにMODE_PLLINピンは、LTM4636-1を外部クロック・シグナルに同期させます。DC2448A-DにはLTM4636-1に内部、外部両方の補償回路を選択するオプションがあります。デモ回路DC2448A-Dを使用または変更する前に、このデモ・マニュアルと併せてLTM4636-1データシートを参照してください。

reference details image

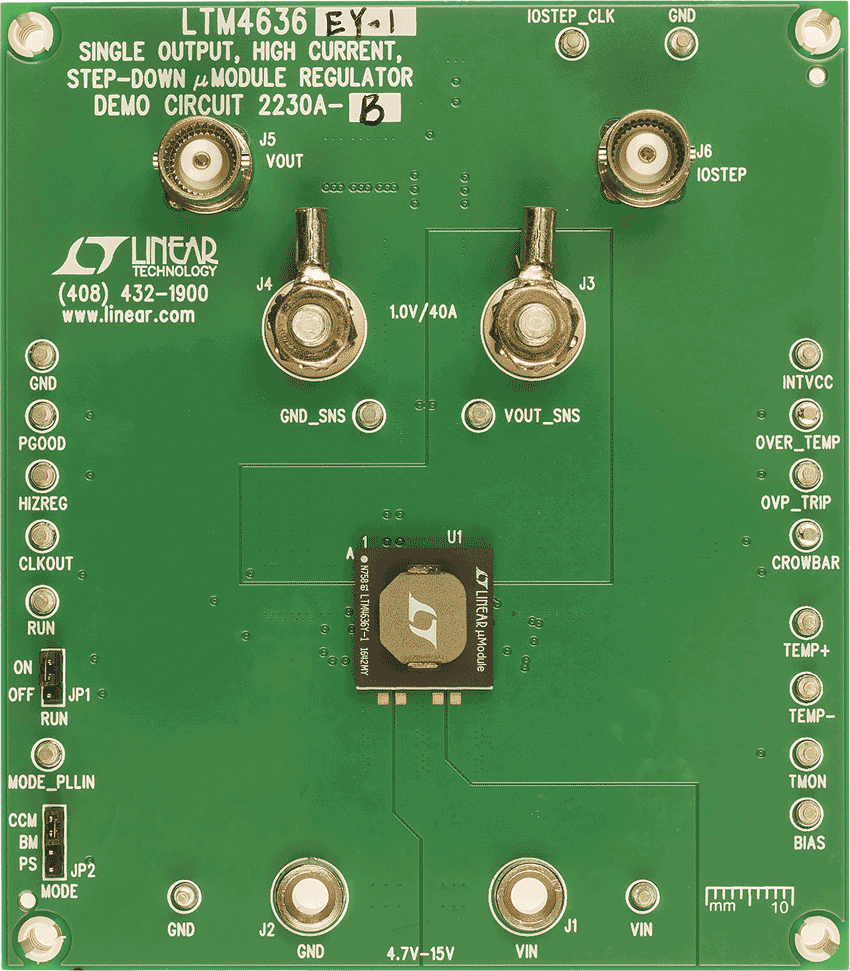

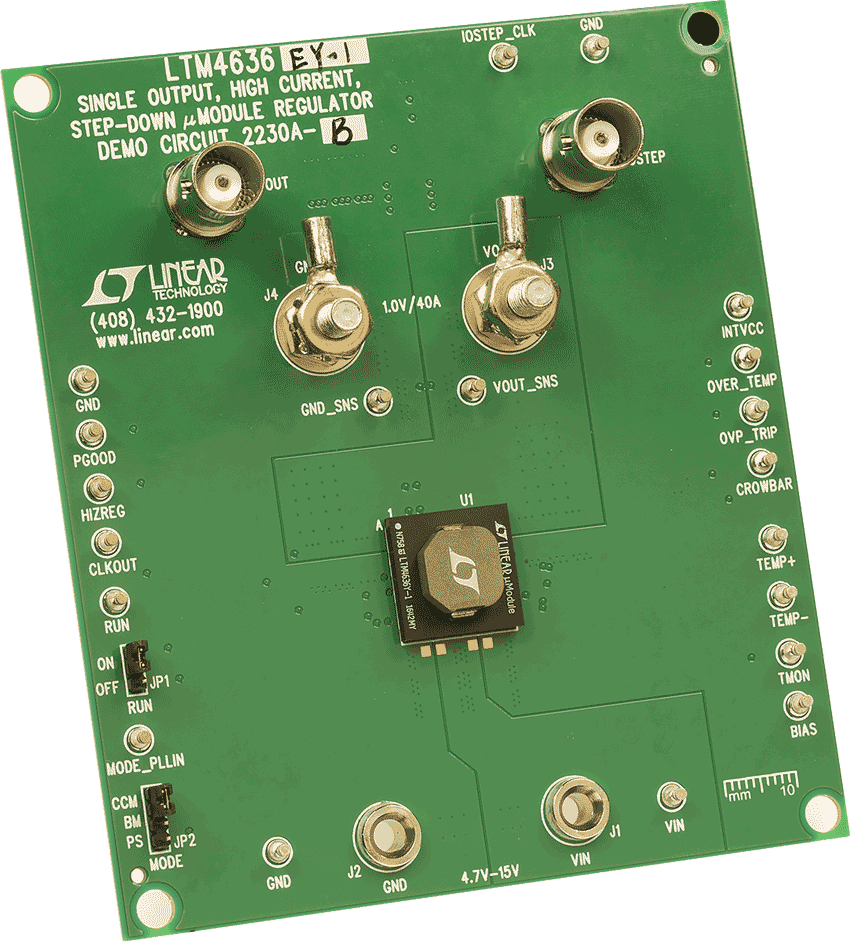

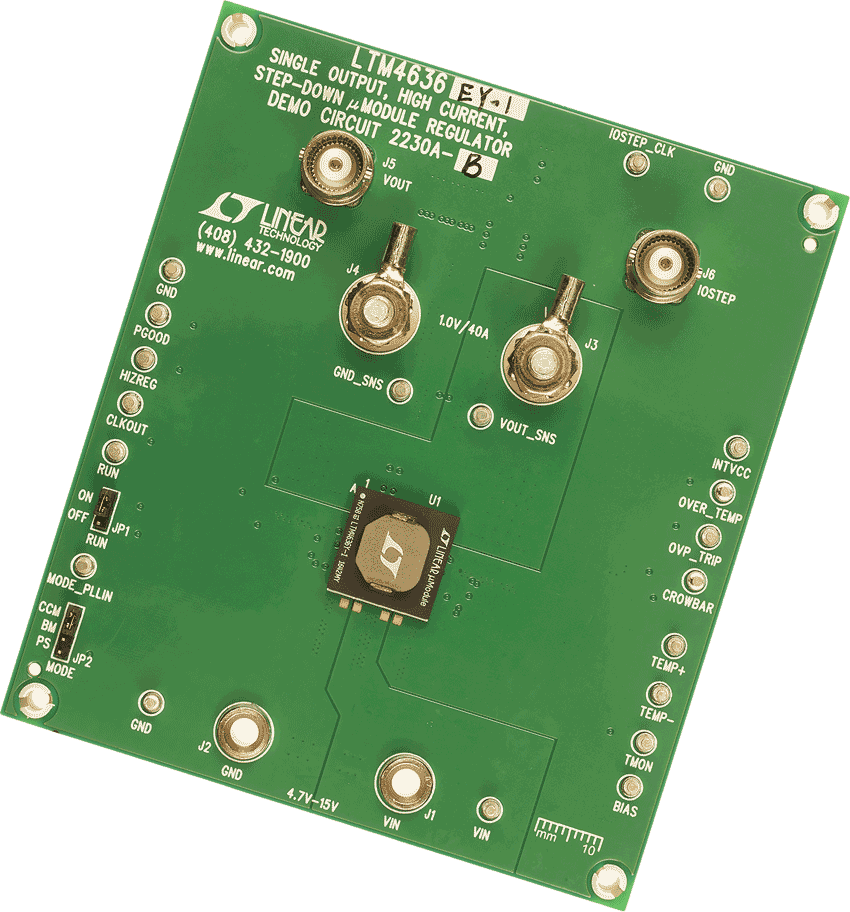

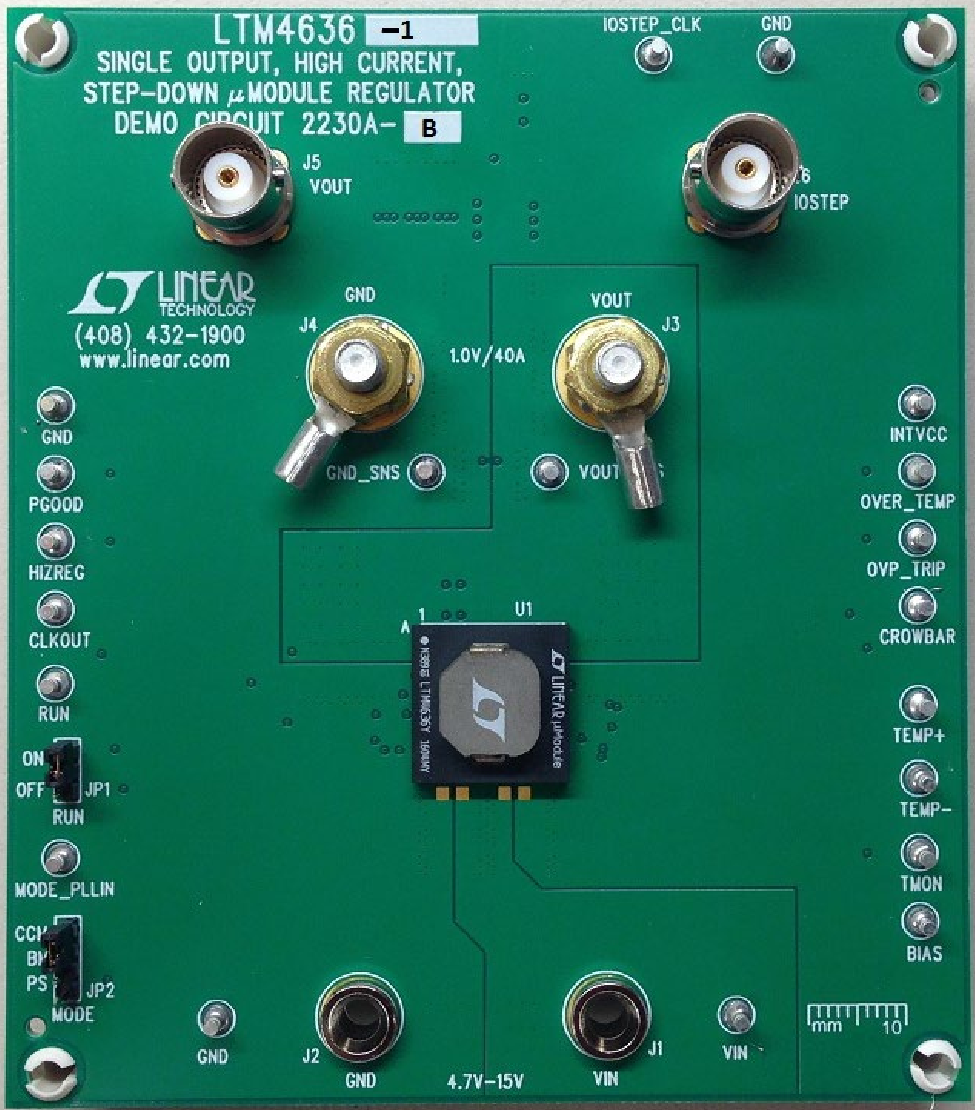

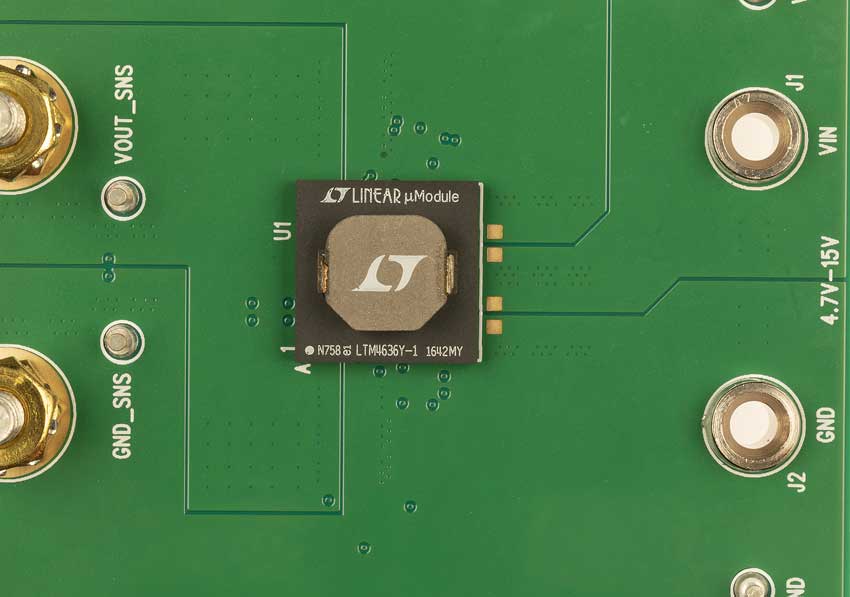

DC2230A-B

LTM4636-1 Demo Board | Buck µModule Regulator with Overvoltage/Temperature Protection, Stacked Inductor; 4.7V ≤ VIN ≤ 15V, VOUT = 1V @ 40A

zoom

DC2230A-B

LTM4636-1 Demo Board | Buck µModule Regulator with Overvoltage/Temperature Protection, Stacked Inductor; 4.7V ≤ VIN ≤ 15V, VOUT = 1V @ 40A

LTM4636-1 Demo Board | Buck µModule Regulator with Overvoltage/Temperature Protection, Stacked Inductor; 4.7V ≤ VIN ≤ 15V, VOUT = 1V @ 40A

製品の詳細

Demonstration circuit 2230A-B features the LTM4636-1EY, a 40A high efficiency, switch mode step-down power μModule® regulator with overtemperature and input/output overvoltage protection. The input voltage range is from 4.7V to 15V. For a 4.7V to 5.5V input voltage range, short PVCC pin to the VIN pin with R8 = R21 = 0Ω and remove R17. The output voltage range is 0.6V to 3.3V. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The board operates in continuous conduction mode with heavy load conditions. For high efficiency at low load currents, the MODE_PLLIN jumper selects pulse-skipping mode for noise sensitive applications or Burst Mode® operation in less noise sensitive applications. The MODE_PLLIN pin also allows the LTM463-16 to synchronize to an external clock signal. DC2230A-B has the option of choosing either internal or external compensation circuit for the LTM4636-1. Tying the PHASMD pin to a different voltage generates a certain phase difference between the MODE_PLLIN and CLKOUT pins. The LTM4636-1 data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit DC2230A-B.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
