LTC7803

スペクトラム拡散機能を備えた40V、低IQ、3MHz同期整流式降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$2.18
機能
  • 低い動作時IQ:12µA(VIN:14V、VOUT: 3.3V)
  • 広い入力電圧範囲:4.5V~40V
  • 出力電圧:最大40V
  • スペクトラム拡散動作
  • RSENSEまたはDCRによる電流検出
  • PassThru/100% のデューティ・サイクルに対応
  • プログラマブルな固定周波数(100kHz~3MHz)
  • 位相同期可能な周波数(100kHz~3MHz)
  • 軽負荷時に連続動作、パルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
  • 低いシャットダウン時IQ:1.2μA
  • 熱特性が改善された16ピン3mm × 3mm QFNパッケージおよびMSOPパッケージ
  • AEC-Q100認定が進行中
製品概要
show more Icon

LTC7803は、すべてのNチャンネル・パワーMOSFET段を駆動する、100%デューティ・サイクル対応の高性能、同期整流式降圧DC/DCスイッチング・レギュレータ・コントローラです。同期整流により、効率が高まり、電力損失が減少し、熱条件が緩和されます。固定周波数電流モード・アーキテクチャにより、3MHzまでのスイッチング周波数に位相同期可能です。LTC7803は、4.5V~40Vという広い入力電源電圧範囲で動作します。

無負荷時の自己消費電流が非常に少ないので、バッテリ駆動システムでの動作時間が長くなります。OPTI-LOOP補償回路により、幅広い出力容量値およびESR値にわたって過渡応答を最適化することができます。また、MODEピンにより、軽負荷時の動作をBurst Mode動作、パルス・スキップ・モード動作、連続インダクタ電流モード動作のいずれかに選択できます。

更に、LTC7803はスペクトラム拡散動作機能を備えているので、入力電源と出力電源の両方で放射ノイズと伝導ノイズのピーク値を大幅に低減して、電磁干渉(EMI)規格に容易に適合することができます。

アプリケーション

  • オートモーティブおよび輸送
  • 工業用機器
  • 防衛/アビオニクス
  • 電気通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$2.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7803EMSE#PBF
  • HTML
  • HTML
LTC7803EMSE#TRPBF
  • HTML
  • HTML
LTC7803EMSE#WPBF
  • HTML
  • HTML
LTC7803EMSE#WTRPBF
  • HTML
  • HTML
LTC7803EUD#PBF
  • HTML
  • HTML
LTC7803EUD#TRPBF
  • HTML
  • HTML
LTC7803EUD#WPBF
  • HTML
  • HTML
LTC7803EUD#WTRPBF
  • HTML
  • HTML
LTC7803HMSE#PBF
  • HTML
  • HTML
LTC7803HMSE#TRPBF
  • HTML
  • HTML
LTC7803HMSE#WPBF
  • HTML
  • HTML
LTC7803HMSE#WTRPBF
  • HTML
  • HTML
LTC7803HUD#PBF
  • HTML
  • HTML
LTC7803HUD#TRPBF
  • HTML
  • HTML
LTC7803HUD#WPBF
  • HTML
  • HTML
LTC7803HUD#WTRPBF
  • HTML
  • HTML
LTC7803IMSE#PBF
  • HTML
  • HTML
LTC7803IMSE#TRPBF
  • HTML
  • HTML
LTC7803IMSE#WPBF
  • HTML
  • HTML
LTC7803IMSE#WTRPBF
  • HTML
  • HTML
LTC7803IUD#PBF
  • HTML
  • HTML
LTC7803IUD#TRPBF
  • HTML
  • HTML
LTC7803IUD#WPBF
  • HTML
  • HTML
LTC7803IUD#WTRPBF
  • HTML
  • HTML
LTC7803JMSE#PBF
  • HTML
  • HTML
LTC7803JMSE#TRPBF
  • HTML
  • HTML
LTC7803JMSE#WPBF
  • HTML
  • HTML
LTC7803JMSE#WTRPBF
  • HTML
  • HTML
LTC7803JUD#PBF
  • HTML
  • HTML
LTC7803JUD#TRPBF
  • HTML
  • HTML
LTC7803JUD#WPBF
  • HTML
  • HTML
LTC7803JUD#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 23, 2021

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7803EMSE#PBF

製造中

LTC7803EMSE#TRPBF

製造中

LTC7803EMSE#WPBF

製造中

LTC7803EMSE#WTRPBF

製造中

LTC7803HMSE#PBF

製造中

LTC7803HMSE#TRPBF

製造中

LTC7803HMSE#WPBF

製造中

LTC7803HMSE#WTRPBF

製造中

LTC7803IMSE#PBF

製造中

LTC7803IMSE#TRPBF

製造中

LTC7803IMSE#WPBF

製造中

LTC7803IMSE#WTRPBF

製造中

LTC7803JMSE#PBF

製造中

LTC7803JMSE#TRPBF

製造中

LTC7803JMSE#WPBF

製造中

LTC7803JMSE#WTRPBF

製造中

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 23, 2021

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7803EMSE#PBF

製造中

LTC7803EMSE#TRPBF

製造中

LTC7803EMSE#WPBF

製造中

LTC7803EMSE#WTRPBF

製造中

LTC7803HMSE#PBF

製造中

LTC7803HMSE#TRPBF

製造中

LTC7803HMSE#WPBF

製造中

LTC7803HMSE#WTRPBF

製造中

LTC7803IMSE#PBF

製造中

LTC7803IMSE#TRPBF

製造中

LTC7803IMSE#WPBF

製造中

LTC7803IMSE#WTRPBF

製造中

LTC7803JMSE#PBF

製造中

LTC7803JMSE#TRPBF

製造中

LTC7803JMSE#WPBF

製造中

LTC7803JMSE#WTRPBF

製造中

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

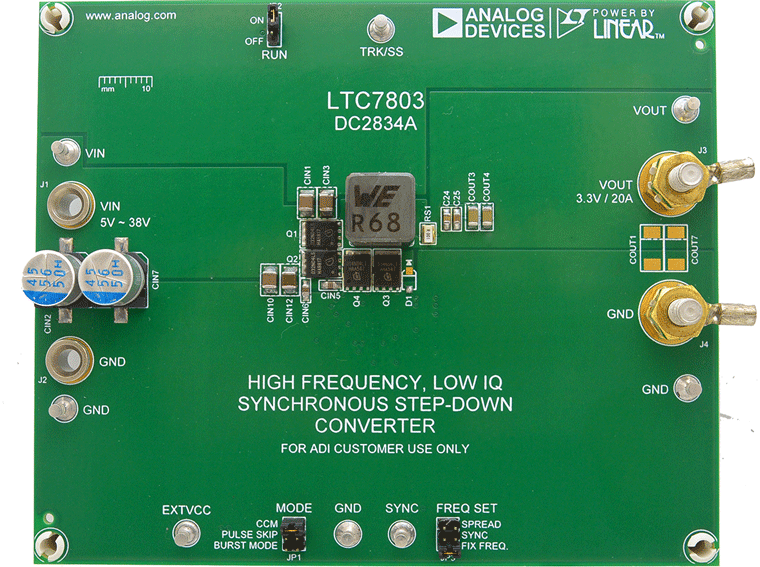

DC2834A

LTC7803EMSEデモ用ボード | 高周波数、低IQ同期型降圧コントローラ

zoom

DC2834A

LTC7803EMSEデモ用ボード | 高周波数、低IQ同期型降圧コントローラ

LTC7803EMSEデモ用ボード | 高周波数、低IQ同期型降圧コントローラ

機能と利点

  • 広い入力電圧範囲:5V~38V
  • 高負荷電流:最大20A
  • 超低静止電流:スリープ・モードで15μA、シャットダウン時は1μA未満
  • スペクトラム拡散と固定周波数のどちらかを選択可能
  • パルス・スキップ、強制連続動作、軽負荷の低リップルBurst Mode®動作のいずれかを選択可能
  • 外部クロックとの同期
  • DC2834Aは、RSENSEまたはインダクタDCR電流検出(オプション)をサポートします。

製品の詳細

デモ回路DC2834Aは、スペクトラム拡散または固定周波数電流モード同期降圧コントローラであるLTC7803(MSEパッケージ)を搭載したDC/DC同期降圧コンバータです。DC2834Aは、3.3Vの出力電圧を生成します。

500kHzの固定スイッチング周波数で動作するため、回路は小型で効率的です。

最小負荷条件がないこのコンバータは、広い負荷範囲にわたって高い出力電圧精度(通常は±2%)を提供します。

DC2834Aでサポートされているコントローラのバイアス方法は、EXTVCCを通じた入力電圧から直接、または出力レールから直接の2通りです。もう1つの考えられるバイアス方法は、外部電圧源をEXTVCC端子に接続することです。

DC2834Aのスイッチング周波数は極めて広く、100kHzから3MHzをサポートします。スペクトラム拡散動作により、ピーク放射ノイズと伝導ノイズが低減するため、電磁干渉(EMI)規格に準拠しやすくなります。

DC2834Aは回路のフットプリントが小さく、テレコム、オートモーティブ、イーサネット電源アプリケーション向けの高性能で高密度なソリューションです。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
