LTC4381

9mΩのMOSFET内蔵の低静止電流サージ・ストッパ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.50
特長
  • サージ耐圧:最大100V
  • 内部9mΩ NチャンネルMOSFET
  • 確認済み安全動作領域:70V、1Aで20ms
  • 低静止電流:6μA(動作時)
  • 車両のコールド・クランク状態での動作
  • 広い動作電圧範囲:4V~72V
  • 過電流保護
  • 出力クランプ電圧は内部の28.5V/47Vまたは可変式を選択可能
  • –60Vまでの逆入力保護機能
  • 調整可能なターンオン閾値
  • MOSFETストレス印加に応じて調整可能な故障タイマー
  • ラッチオフと再試行のオプション
  • 故障時の低再試行デューティ・サイクル

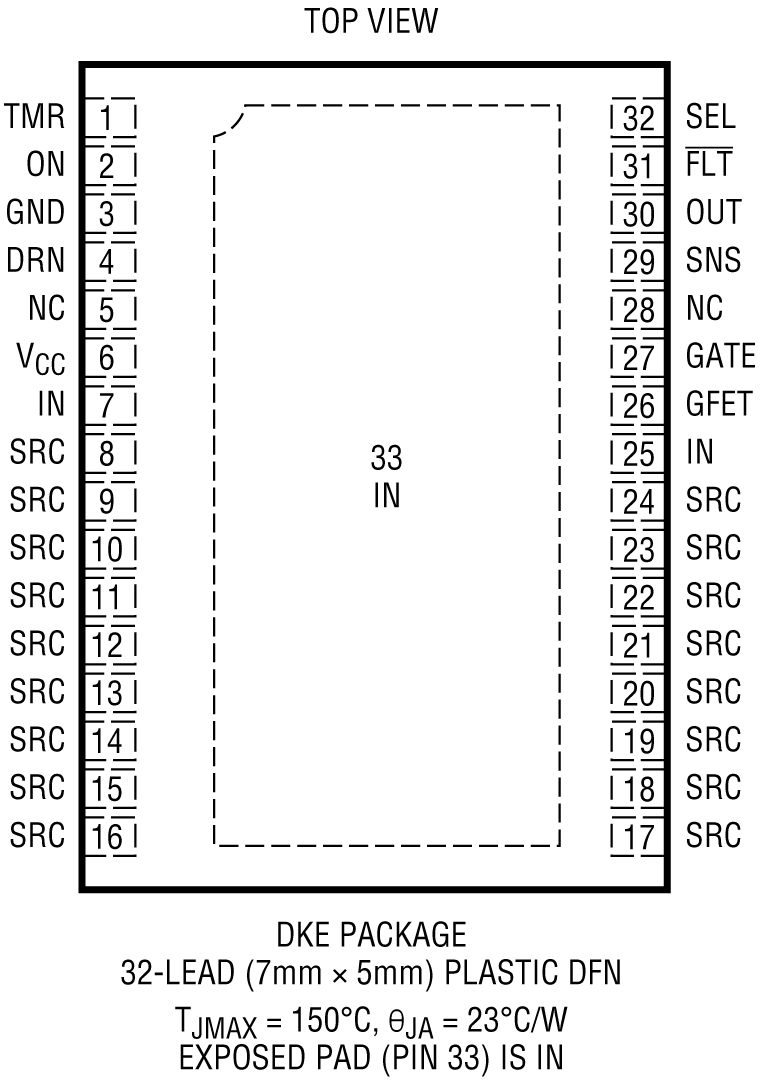

  • 32ピンDFN(7mm × 5mm)パッケージ
製品概要
show more Icon

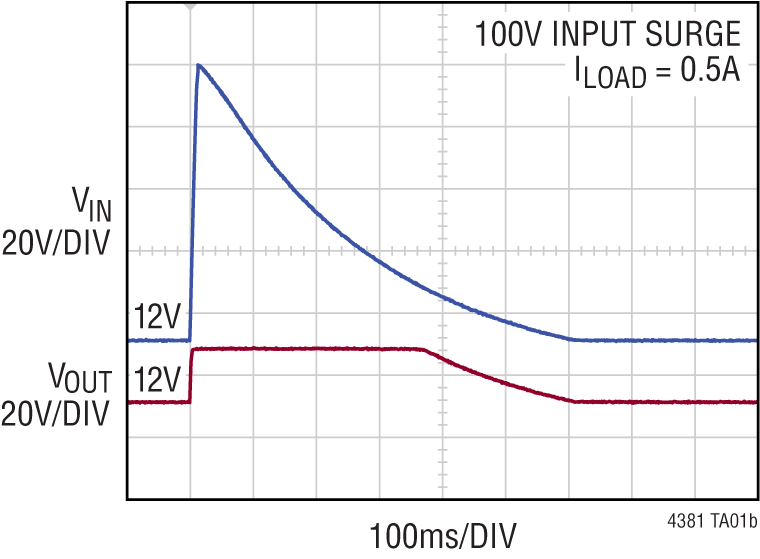

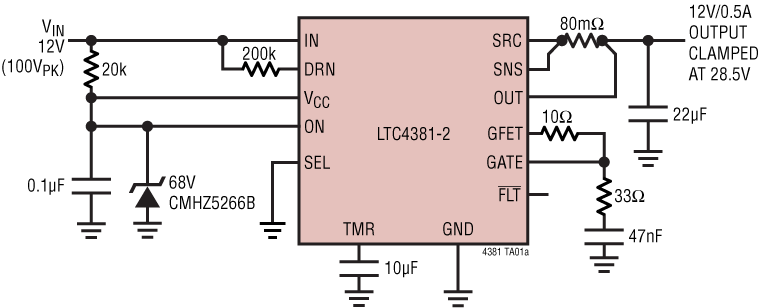

LTC4381は、高電圧トランジェントによるの負荷に対する保護を提供する、低静止電流サージ・ストッパ・アプリケーション向けの統合型ソリューションです。内部の9mΩ NチャンネルMOSFETのゲート電圧をクランプして、自動車のロード・ダンプなど過電圧発生時の出力電圧を安全な値に制限することにより、過電圧保護を実現します。MOSFETの安全動作領域は出荷テストが行われており、高電圧トランジェント発生時のストレスに耐えられることが保障されています。12Vおよび24V/28Vのシステムに合わせて固定の出力クランプ電圧を選択できます。電圧が80Vまでのシステムでは、可変出力クランプ電圧を使用します。

過電流保護の機能も備わっています。内部逓倍器により、VDSとIDに比例するTMRピン電流が発生するため、過電流状態と過電圧状態のどちらの動作時間もMOSFETストレスに応じて制限されます。

GATEピンは、バックツーバックMOSFETを駆動して逆入力保護を実現し、ショットキー・ダイオード・ソリューションの電圧降下および消散を排除できます。低い6μAの動作電流により、バッテリ駆動の常時オン・アプリケーションで使用できます。

アプリケーション

  • 12V、24V、48Vの車載システム
  • アビオニクス(航空電子機器)/工業用サージ保護
  • ホット・スワップ/ライブ挿入
  • バッテリ駆動のシステムのハイサイド・スイッチ
  • オートモーティブ負荷遮断保護

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4381ADKE-1#PBF
  • HTML
  • HTML
LTC4381ADKE-1#TRPBF
  • HTML
  • HTML
LTC4381ADKE-2#PBF
  • HTML
  • HTML
LTC4381ADKE-2#TRPBF
  • HTML
  • HTML
LTC4381ADKE-3#PBF
  • HTML
  • HTML
LTC4381ADKE-3#TRPBF
  • HTML
  • HTML
LTC4381ADKE-4#PBF
  • HTML
  • HTML
LTC4381ADKE-4#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2713A

LTC4381 6μA IQサージ・ストッパ(9mΩのMOSFET内蔵)

zoom

DC2713A

LTC4381 6μA IQサージ・ストッパ(9mΩのMOSFET内蔵)

LTC4381 6μA IQサージ・ストッパ(9mΩのMOSFET内蔵)

製品の詳細

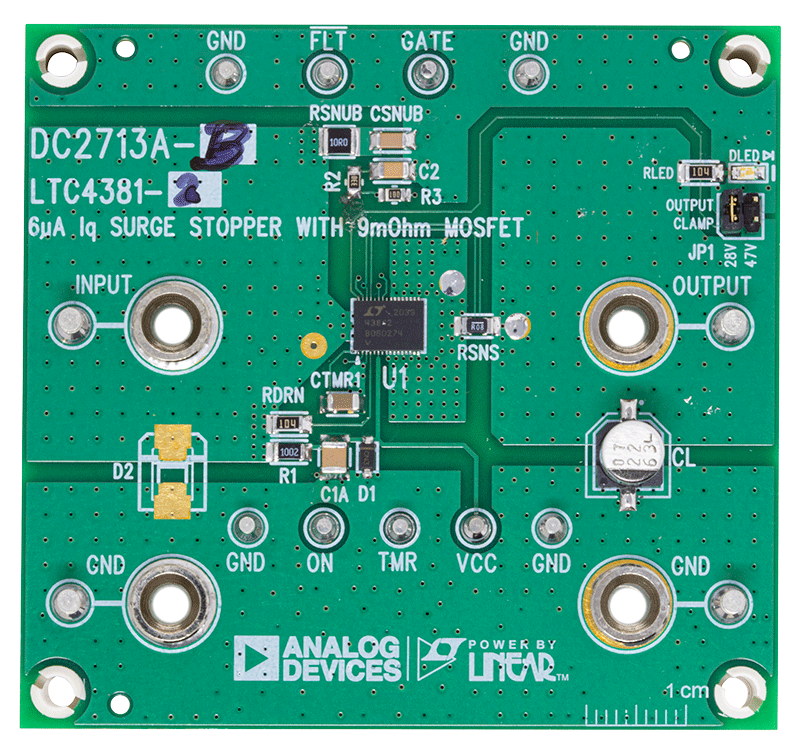

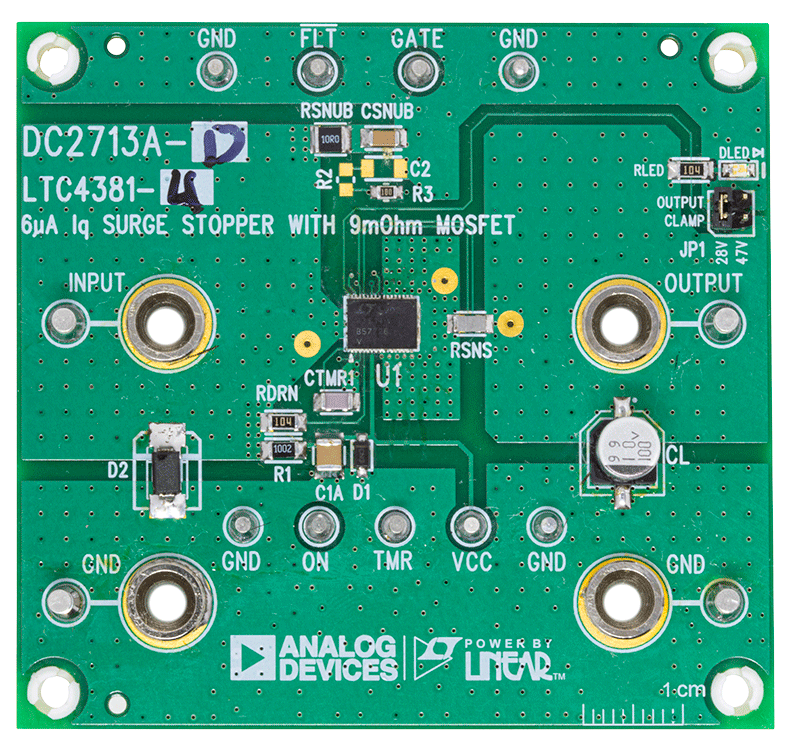

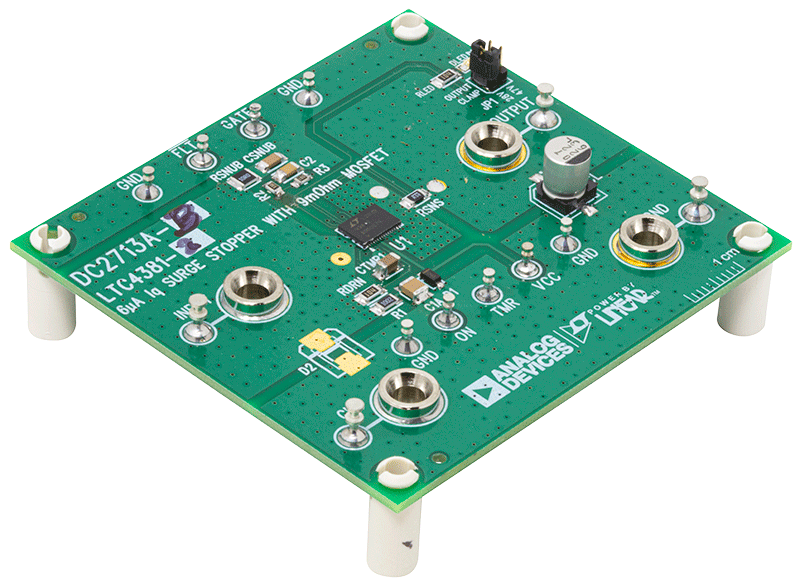

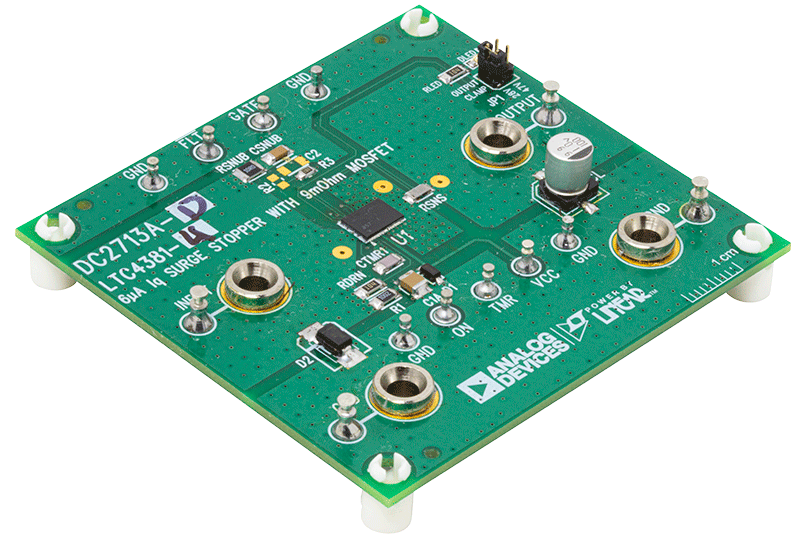

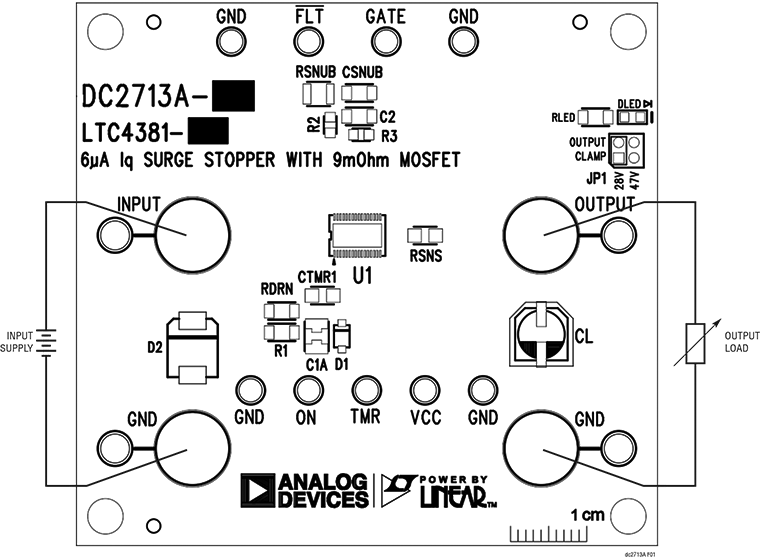

DC2713A回路基板では、12V~48VアプリケーションにおけるLTC4381、9mΩのMOSFET内蔵の低静止電流サージ・ストッパの評価ができます。LTC4381によって出力電圧をクランプすることで、ISO 16750-2の試験Aのような、100Vの過渡および負荷ダンプ・サージでも負荷を安全に動作させることができます。電流制限により、入力電源を出力過負荷と短絡から保護します。持続的な入力過電圧や出力過負荷が存在する場合、内部のパワーMOSFETを保護するために、LTC4381は一定の遅延後にオフになります。

DC2713Aには、DC2713A-AからDC2713A-Dまでの4つのアセンブリが用意されています。DC2713A-A/DC2713A-Bでは、12Vまたは24V/28Vのシステムに適合するよう、出力クランプ電圧を28.5Vまたは47Vに設定できるジャンパが採用されています。DC2713A-C/DC2713A-Dでは、48Vのアプリケーション用に出力が66.5Vにクランプされます。DC2713A-A/DC2713A-Cは故障発生後にラッチオフしますが、DC2713A-B/DC2713A-Dは冷却時間の経過後に自動的に再起動されます。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
