LTC7103

105V、2.3Aのパススルー付き低EMI同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.37
特長
  • 広い入力電圧範囲:4.4V~105V(絶対最大定格:110V)

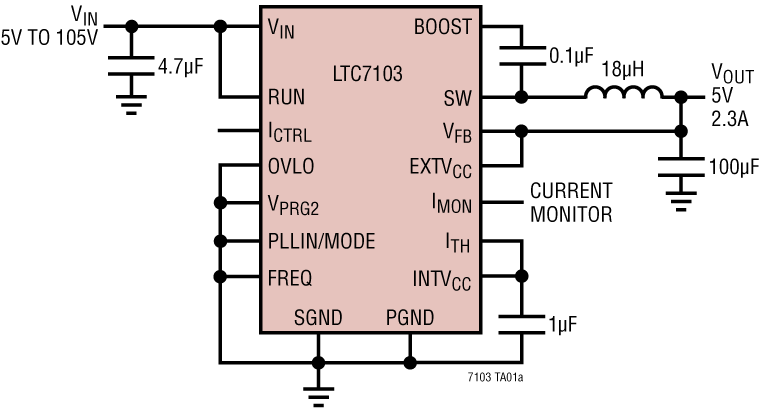

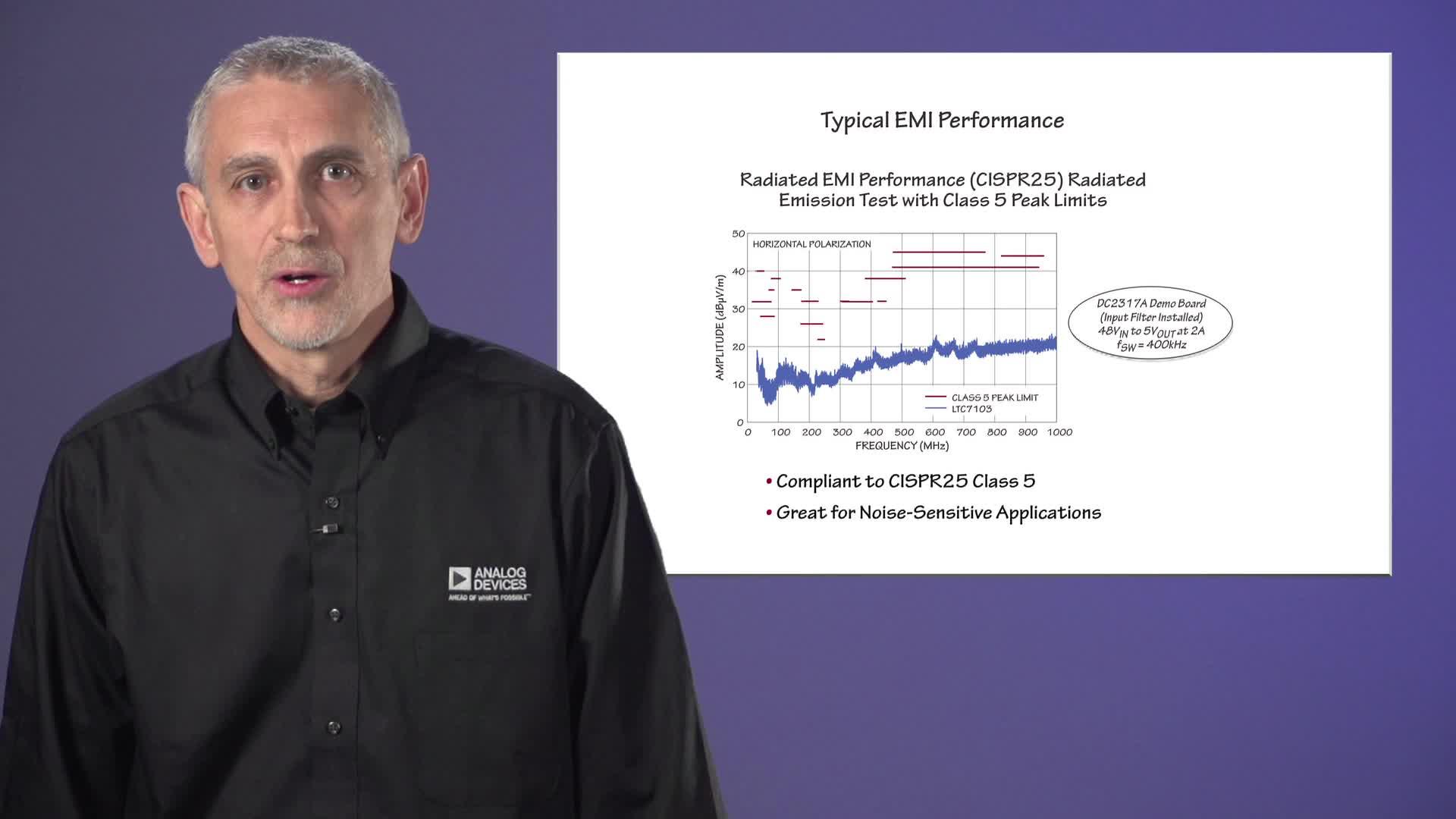

  • 超低EMI/EMC放射:CISPR 25準拠
  • 48V入力から3.3V出力を安定化する場合のIQ:2μA
  • 外付けRSENSE不要の素早く正確な出力電流プログラミングおよびモニタリング
  • 垂下型の電流制限特性
  • 短い最小オン時間:40ns
  • 広い出力電圧範囲:1V~VIN
  • 100%の最大デューティ・サイクル動作
  • プログラム可能な固定周波数:200kHz~2MHz
  • ピンで選択可能な8種類の固定出力電圧(1.2V~15V)または可変出力電圧
  • 軽負荷時にパルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
  • 外部クロックへのPLL同期
  • EXTVCC LDOがVOUT = 3.3V~40Vの範囲でデバイスに電力を供給
  • OPTI-LOOP®補償または固定の内部補償
  • 入力および出力過電圧保護

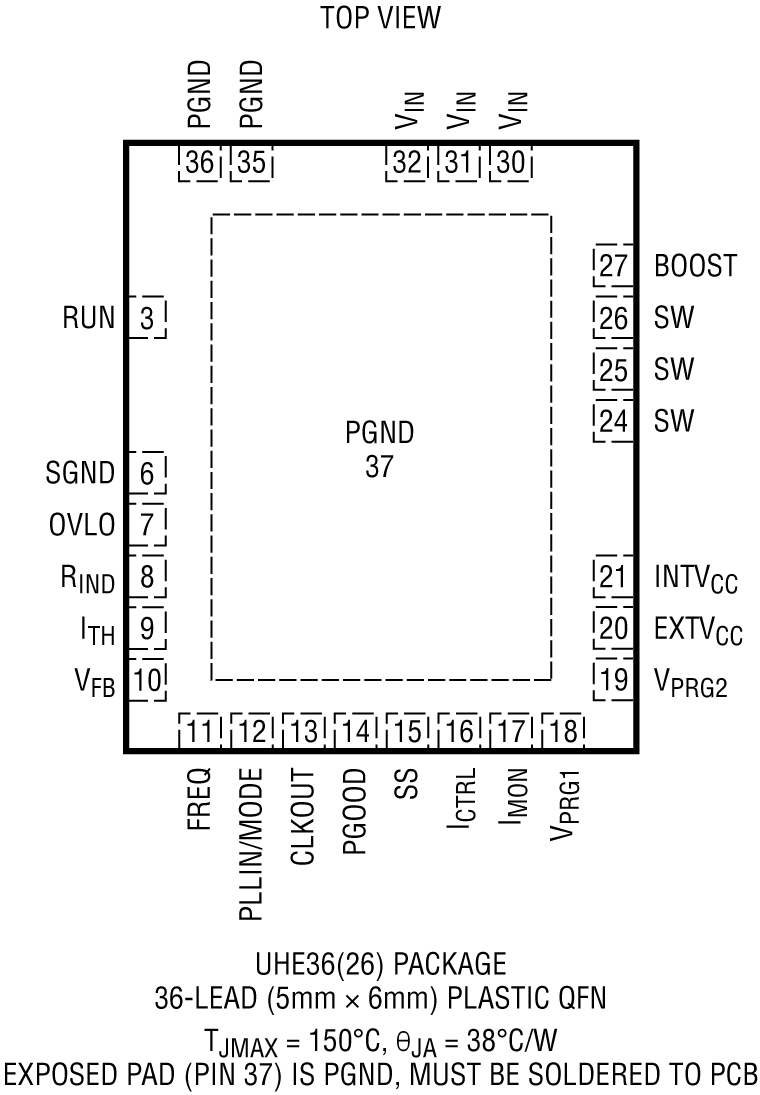

  • 熱特性が改善された(5mm×6mm)QFNパッケージ
製品概要
show more Icon

LTC7103は、固定周波数の平均電流モード制御アーキテクチャを使用する、効率の高いモノリシック同期整流式降圧DC/DCコンバータです。4.4V~105Vの入力電圧範囲で動作し、1V~VINの可変安定化出力電圧を実現しつつ、最大2.3Aの出力電流を供給します。

LTC7103の特長は高周波動作と短い最小オン時間であり、これによってインダクタを小型化することや、降圧比が非常に高い場合でも固定周波数動作が可能になります。更に、LTC7103は、100%の最大デューティ・サイクル動作により、可能な最小のドロップアウト電圧を実現します。軽負荷での動作中、コンバータの効率と出力リップルは、Burst Mode 動作またはパルス・スキップ動作を選択することによって最適化されます。

LTC7103は高精度の高速平均電流プログラミングおよびモニタリング回路を内蔵しており、外付け検出抵抗は必要ありません。そのほかの機能としては、効率を最大限に高めるバイパスLDO、固定または可変出力電圧とループ補償、信頼性を高める幅広い保護機能があります。


アプリケーション

  • バッテリ・チャージャおよびCC/CV電源
  • 自動車用および軍用システム
  • 産業用機器、航空電子工学機器、および重機
  • 医療機器および通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7103EUHE#PBF
  • HTML
  • HTML
LTC7103EUHE#TRPBF
  • HTML
  • HTML
LTC7103HUHE#PBF
  • HTML
  • HTML
LTC7103HUHE#TRPBF
  • HTML
  • HTML
LTC7103IUHE#PBF
  • HTML
  • HTML
LTC7103IUHE#TRPBF
  • HTML
  • HTML
LTC7103MPUHE#PBF
  • HTML
  • HTML
LTC7103MPUHE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 18, 2020

- 20_0155

LTC7103 Die Revision

LTC7103EUHE#PBF

製造中

LTC7103EUHE#TRPBF

製造中

LTC7103HUHE#PBF

製造中

LTC7103HUHE#TRPBF

製造中

LTC7103IUHE#PBF

製造中

LTC7103IUHE#TRPBF

製造中

LTC7103MPUHE#PBF

製造中

LTC7103MPUHE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 18, 2020

- 20_0155

arrow down

LTC7103 Die Revision

LTC7103EUHE#PBF

製造中

LTC7103EUHE#TRPBF

製造中

LTC7103HUHE#PBF

製造中

LTC7103HUHE#TRPBF

製造中

LTC7103IUHE#PBF

製造中

LTC7103IUHE#TRPBF

製造中

LTC7103MPUHE#PBF

製造中

LTC7103MPUHE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2317A

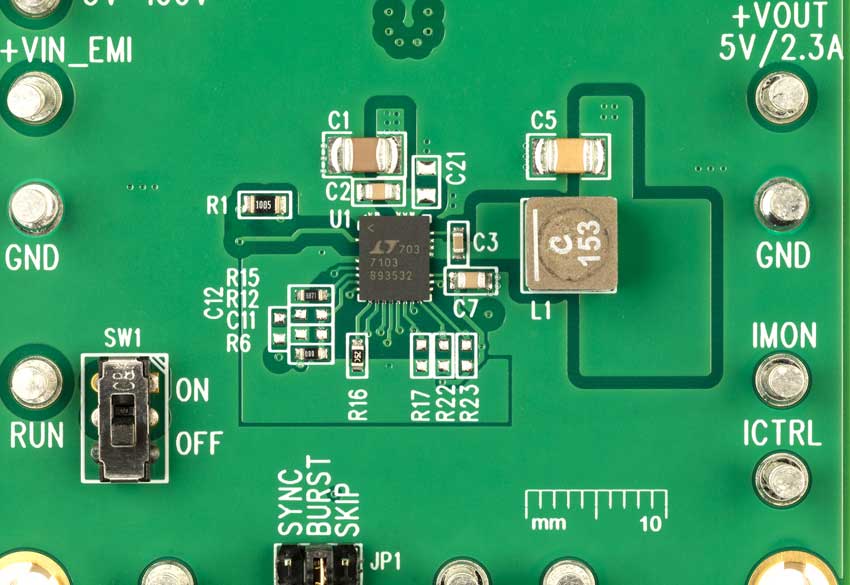

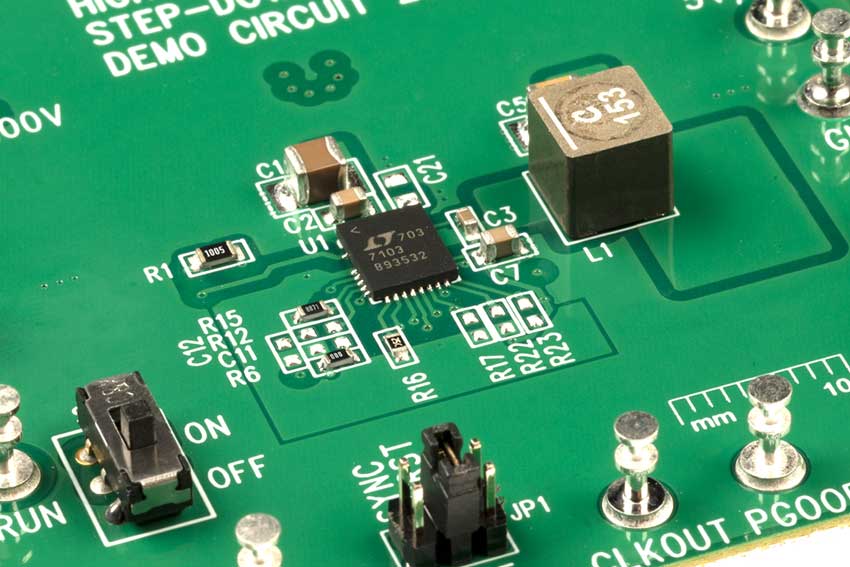

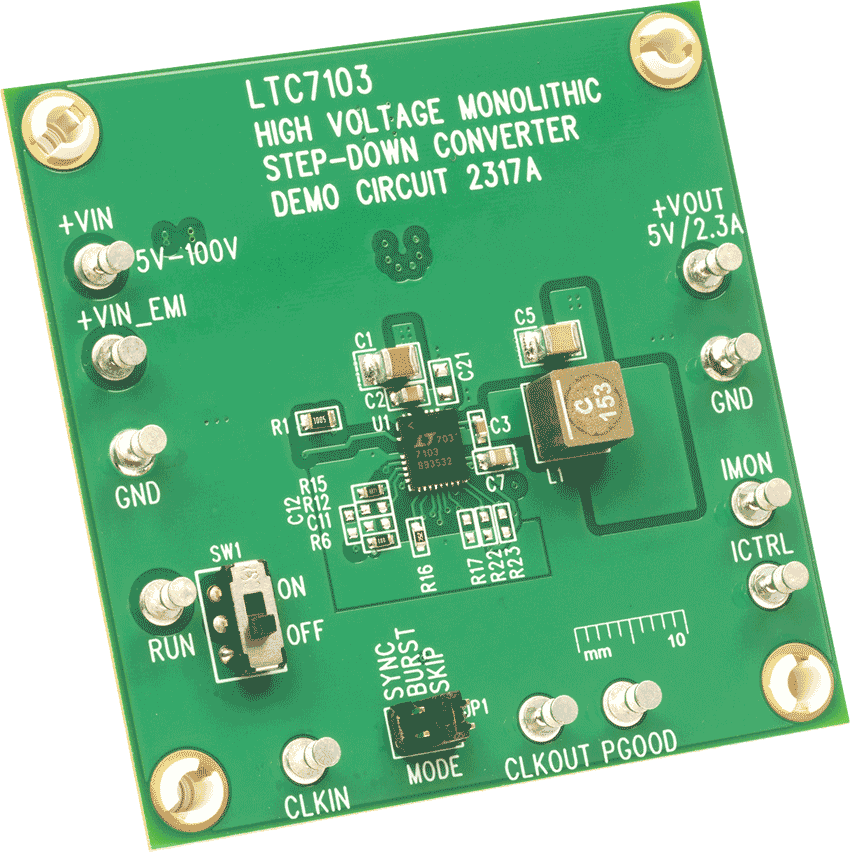

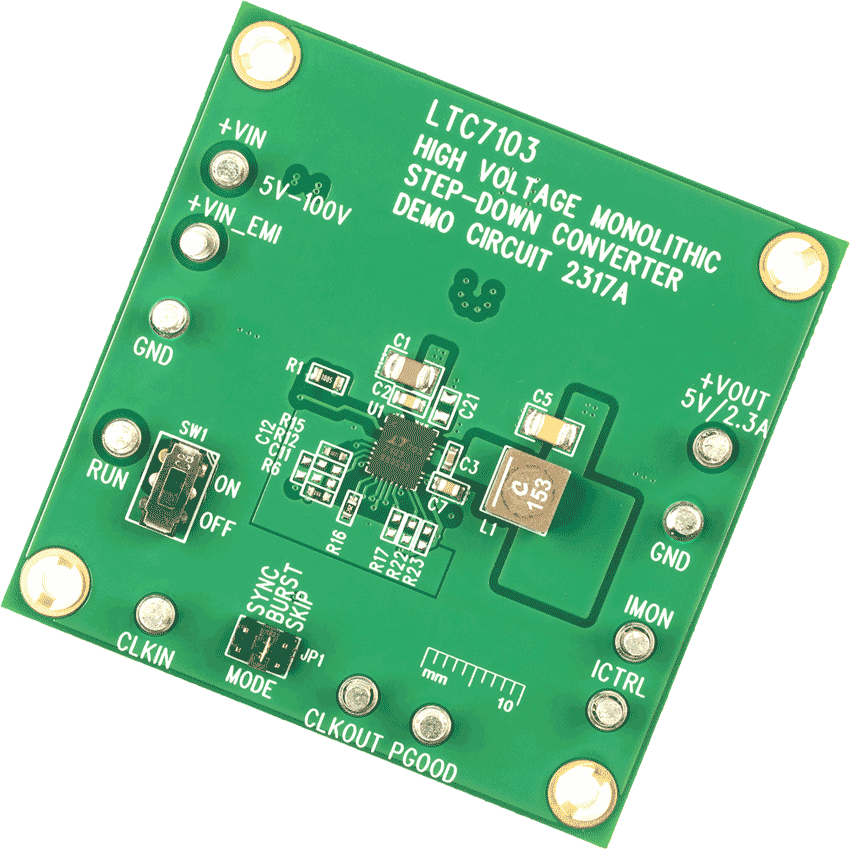

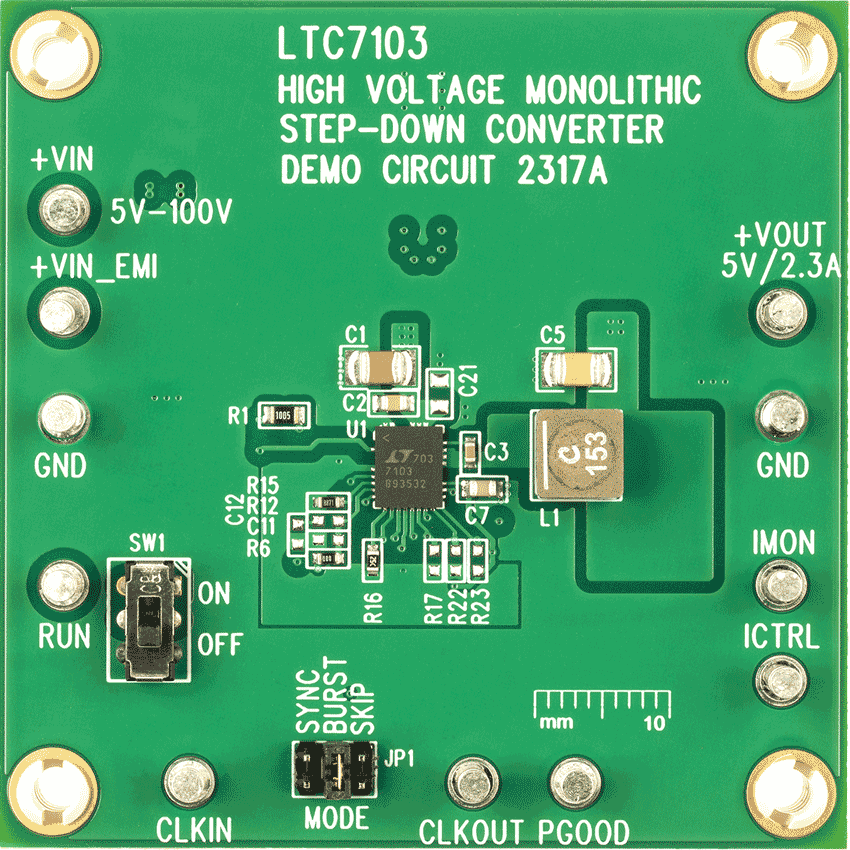

LTC7103 Demo Board | VIN = 5V to 100V with VOUT = 5V at 2.3A @ 400kHz

zoom

DC2317A

LTC7103 Demo Board | VIN = 5V to 100V with VOUT = 5V at 2.3A @ 400kHz

LTC7103 Demo Board | VIN = 5V to 100V with VOUT = 5V at 2.3A @ 400kHz

製品の詳細

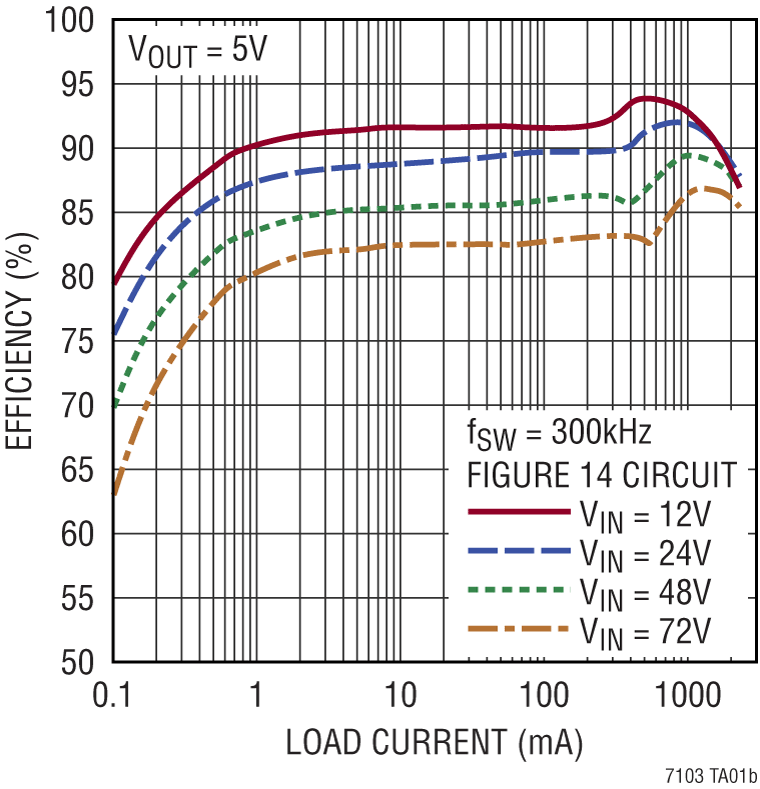

Demonstration circuit 2317A is a 100V monolithic DC/ DC step-down regulator featuring the LTC7103. The demo board is designed for a 5V/2.3A output from a 5V to 100V input at 400kHz switching frequency. The wide input range makes it suitable for automotive, industrial, medical instrument, and telecom applications. This buck regulator has a peak efficiency of 93.5% at 12VIN, 88.3% at 48VIN and 81.5% at 100VIN.
