製品概要
機能と利点
- LTC6421の評価キットはここをクリック
- 整合した利得：±0.1dB
- 整合した位相：100MHzで±0.2°
- チャネル分離：100MHzで80dB
- 1.3GHzの－3dB帯域幅、10V/V(20dB)の固定利得
- IMD3：100MHz、2VP-Pで－76dBc
- 等価OIP3：100MHzで42dBm
- 内部オペアンプ･ノイズ：1nV/√Hz
- ノイズ･フィギュア：6.2dB
- 差動入出力
- レール･トゥ･レール出力振幅
- 消費電流：40mA（120mW）/アンプ
- 調整可能な出力同相電圧：1V～1.6V
- DC結合またはAC結合動作
- 20ピン3mm×4mm×0.75mm QFNパッケージ
製品概要
LTC6421-20は、DC～140MHzの信号を処理するためのデュアル高速差動アンプです。このデバイスは、低ノイズ、低歪みで12、14および16ビットADCをドライブするために特別に設計されていますが、汎用広帯域利得ブロックとしても使用できます。
LTC6421-20は使いやすい設計で、最小限のサポート回路しか必要としません。出力同相電圧は、入力と関係なく外部ピンを使用して設定され、多くのアプリケーションにおいてトランスやAC結合コンデンサが不要です。利得は20dB（10V/V）に内部設定されます。
LTC6421-20はIF利得ブロックやトランスを使用する代替ソリューションに比べて、実装面積と消費電力を節減します。LTC6421-20は小型の20ピン3mm×4mm QFNパッケージで供給され、－40℃～85℃の温度範囲で動作します。
アプリケーション
- 差動ADCドライバ
- シングルエンドから差動への変換
- IFサンプリング(ダイバシティ)レシーバ
- 広帯域I/Qアンプ
- 衛星通信
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R532 Reliability Data3/26/2018
-

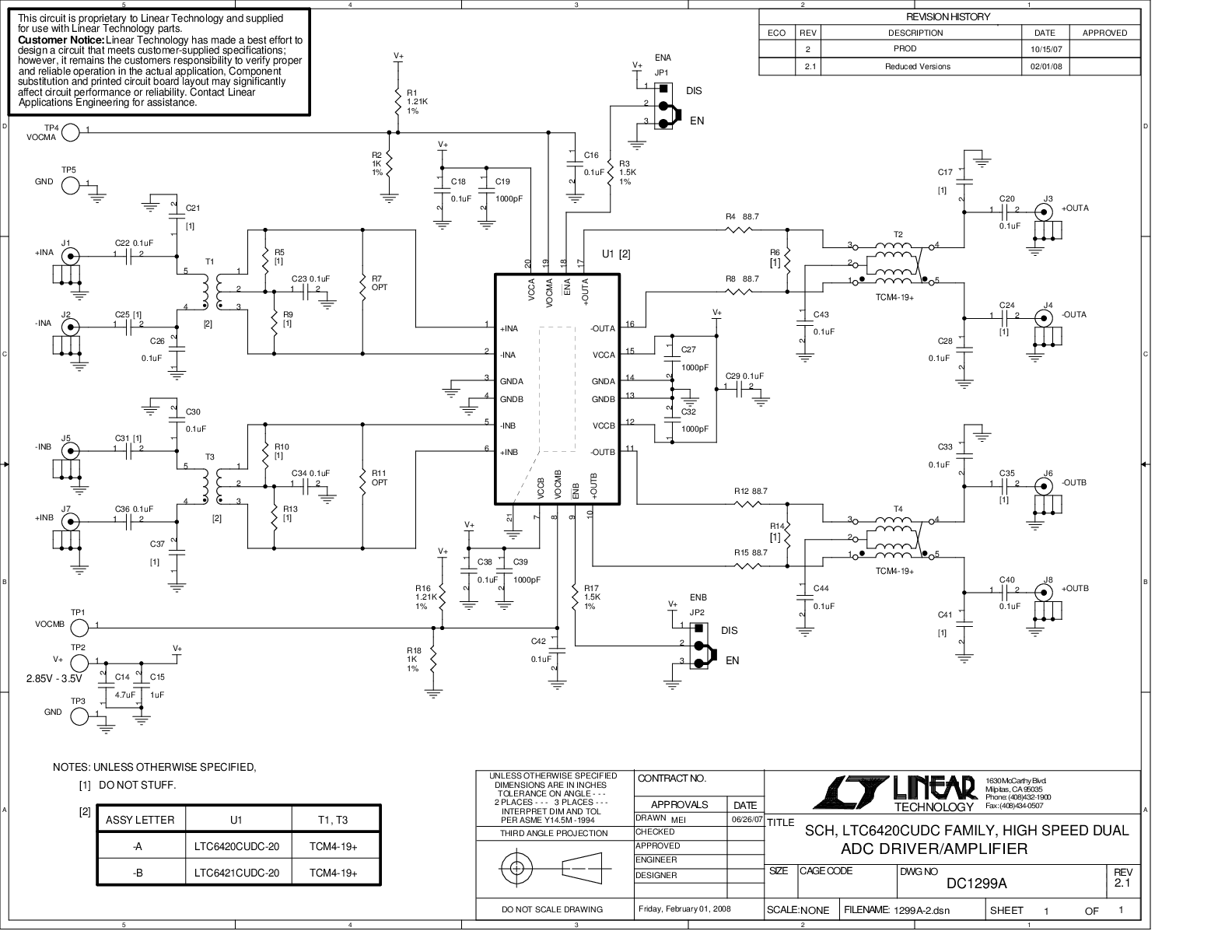

DC1299A - Demo Manual9/24/2009
-
