LTC4302: Addressable 2-Wire Bus Buffer Data Sheet2/10/2010PDF298K
製品概要
機能と利点
- SDAラインおよびSCLライン用双方向バッファにより、ファンアウト数を増加
- SDAラインおよびSCLラインを2線バス･コマンドで接続
- 電源の入ったバックプレーンへのボード挿入/引抜き時に、SDAやSCLの破壊を防止
- I2C™Standard Mode、I2C Fast Mode、およびSMBus規格に準拠
- SDRラインおよびSCLラインでの立ち上がり時間アクセラレータ
- SDAラインおよびSCLラインで1Vのプリチャージ
- 1本のADDRESSピンから32の独自アドレス
- 2つの汎用入出力（LTC4302-1）
- 5Vシステムと3.3Vシステム間の変換（LTC4302-2）
- 小型10ピンMSOPパッケージ
製品概要
LTC4302-1/LTC4302-2は、バスの損傷なしに電源の入ったバックプレーンに対して周辺ボードを挿入/引き抜き可能にする、アドレス指定可能なI2CバスおよびSMBus準拠のバス･バッファです。LTC4302-1/LTC4302-2は、VCC電源が有効になり、バックプレーン側のマスター・デバイスがLTC4302-1/LTC4302-2をアドレス指定し、接続コマンドを発行するまで、バックプレーンと周辺ボードの間の電気的絶縁を維持します。LTC4302-1/LTC4302-2のADDRESSピンは、VCCとGNDの間に接続された外付け抵抗分割器によって設定可能な32のアドレスを供給します。LTC4302-1/LTC4302-2は2.7V ～ 5.5Vの電源電圧で動作します。VCCが低いとき、SDAおよびSCL入出力はバス・ラインに負荷をかけません。
立ち上がり時間アクセラレータ回路により、システムのタイミング要件を満たしながら、容量性バス負荷を増やすことできます。挿入時、SDAラインとSCLラインが1Vにプリチャージされ、バス障害を最小限に抑えます。LTC4302-1の2つの汎用入出力ピン（GPIO1とGPIO2）は入力、オープンドレイン出力、プッシュプル出力のいずれかに設定可能です。LTC4302-2オプションは1つのGPIOピンを補助の電源ピンVCC2に置き換えることで、異なる電源電圧をもつシステム間のレベルシフトを行います。LTC4302-1/LTC4302-2は10ピンMSOPパッケージで供給されます。
アプリケーション
- ボードの活線挿入
- 5V/3.3Vレベル変換器
- サーバ
- キャパシタンス・バッファ/バス・エクステンダ
- ネストされたアドレス指定
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R413 Reliability Data3/26/2018PDF26 K
-

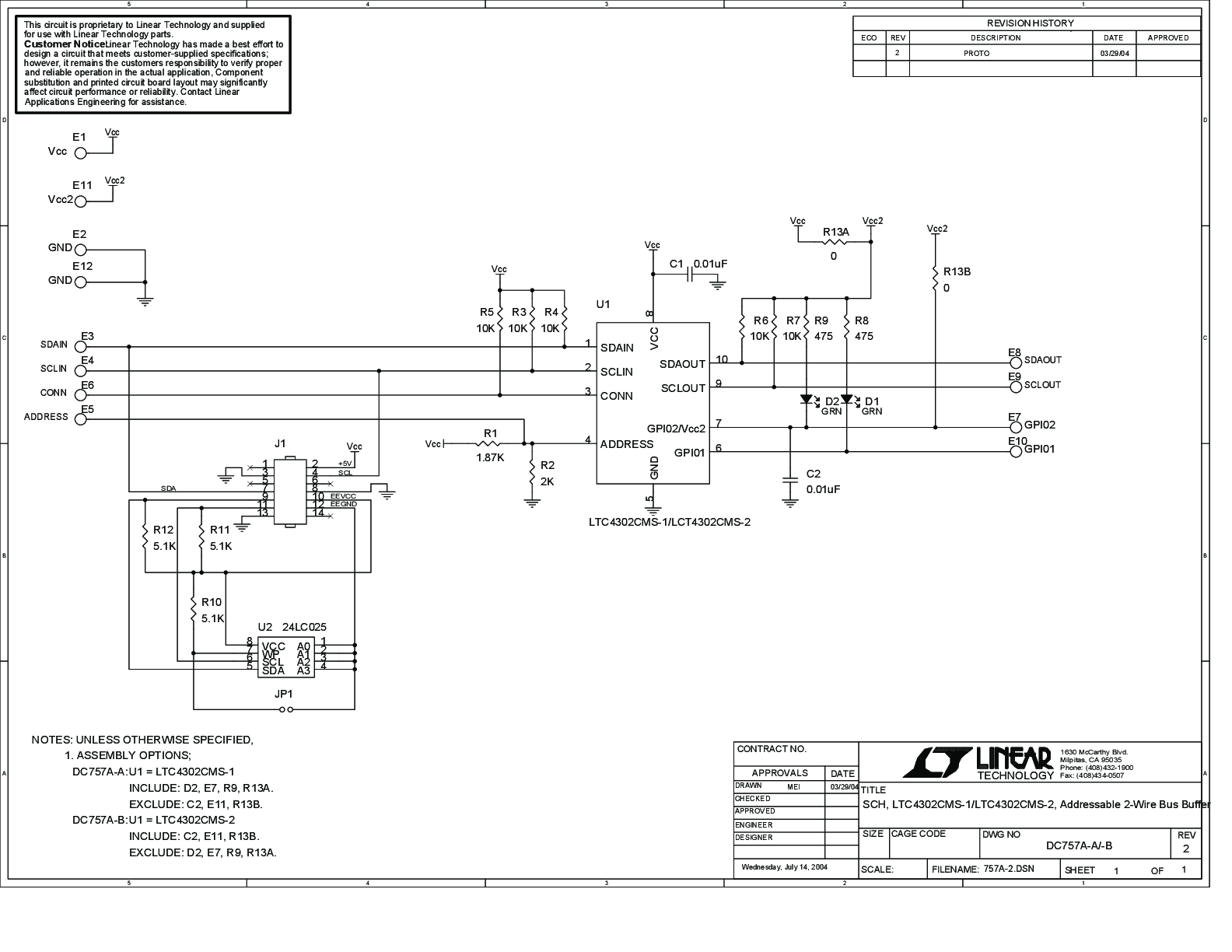

DC757A - Demo Manual9/24/2009PDF239K
-
DN329 アドレス指定可能なI2C バス・バッファによる2 線バス・システムの容量バッファリング、活線挿入、およびネストされたアドレス指定2/25/2008PDF70K
-
Serial Bus Buffers, Extenders, and Accelerators7/13/2017PDF823 K
-
I2C Quick Guide7/13/2017PDF1M
-
Digital Isolation and Interface Technology Selection Guide2/7/2020PDF4 M
-
イノベーションを保護する：高精度から高出力まで5/23/2022
-
Redundant 2-Wire Bus for High Reliability Systems11/1/2004 LT Journal
-
Addressable Bus Buffer Provides Capacitance Buffering, Live Insertion and Nested Addressing in 2-WireBus Systems10/1/2003 LT Journal
