LTC4266A
LTC4266C

製造中

クワッドPoE/PoE+/LTPoE++ PSEコントローラ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 4つの独立したPSEチャネル
  • IEEE 802.3at タイプ1およびタイプ2に準拠
  • 低電力損失
    • センス抵抗：0.25Ω/チャネル
  • 信頼性の極めて高い4ポイントPD検出：
    • 2ポイントの電圧強制
    • 2ポイントの電流強制
  • 高容量のレガシー装置を検出
  • 1MHzのI2C互換シリアル制御インタフェース
  • ミッドスパン・バックオフ・タイマ
  • 2ペアおよび4ペアの出力電力をサポート
  • 複数の電力グレード：
    • LTC4266A-1：LTPoE++™38.7W
    • LTC4266A-2：LTPoE++ 52.7W
    • LTC4266A-3：LTPoE++ 70W
    • LTC4266A-4：LTPoE++ 90W
    • LTC4266C：PoE 13W
  • 38ピン5mm × 7mm QFNパッケージ


LTC4266Aは、最大90WのLTPoE++の電力をLTPoE++に対応する受電装置（PD）に供給可能な、クワッド給電装置（PSE）コントローラです。独自の検出/分類手法により、LTPoE++のPSEとLTPoE++のPDの間の相互識別を可能にしながら、既存のタイプ1（13W）およびタイプ2（25.5W）のPDとの互換性と相互運用性を維持しています。LTC4266Aは広く使われているLTC4266の上位互換デバイスです。これらのPSEコントローラは、LTPoE++の電流レベルで熱損失を最小に保つために特に重要な、低RONの外部MOSFETと0.25Ωのセンス抵抗を特長にしています。

LTC4266Cは、タイプ1（最大13W）のPDに電力を供給する全自動PSEシステム向けのデバイスです。

高度なパワーマネージメントとして、14ビットの電流モニタADC、DACでプログラム可能な電流制限、多用途に使える予め選択されたポートの高速シャットダウンなどの機能を備えています。高度なパワーマネージメント・ホスト・ソフトウェアを無償ライセンスで提供しています。PDの検出は、独自のデュアルモード4ポイント検出メカニズムを使用して行われ、PDの誤検出を最大限防止できます。LTC4266は、最大1MHzで動作可能なI2Cシリアル・インタフェースを備えています。

LTC4266には複数の電力グレードがあり、13W、25W、38.7W、52.7W、70Wおよび90Wの電力をPDに供給できます。これらのコントローラは38ピン5mm × 7mm QFNパッケージで供給されます。


アプリケーション

  • LTPoE++ PSEスイッチ/ルータ
  • LTPoE++ PSEミッドスパン
  • IEEE 802.3atタイプ1 PSEスイッチ/ルータ
  • IEEE 802.3atタイプ1 PSEミッドスパン
LTC4266A
LTC4266C
クワッドPoE/PoE+/LTPoE++ PSEコントローラ
Complete 4-Port Ethernet High Power Source Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

Software Interface Datasheet and Software

The software interface datasheet for this PSE may be requested from the Software Request Form (SRF). This datasheet describes the I2C interface and programming details for the respective PSE controller.

Reference software for LTPoE++ Semi-auto mode operation is available for this PSE controller and may be requested from the Software Request Form.

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PoE（Power-over-Ethernet）インターフェース・コントローラ 1
LT4275
製造中 LTPoE++/PoE+/PoE PDコントローラ
インターフェース・トランシーバ ＆ アイソレータ 2
LTC4310
製造中 ホットスワップ可能なI2C アイソレータ
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

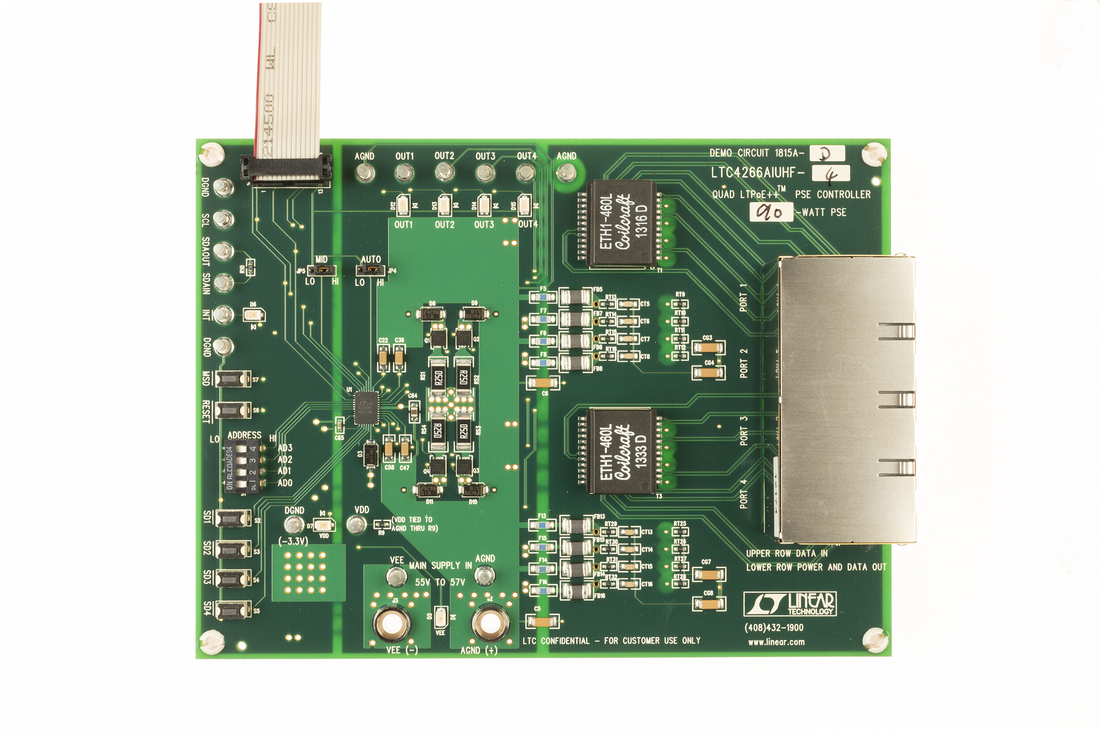

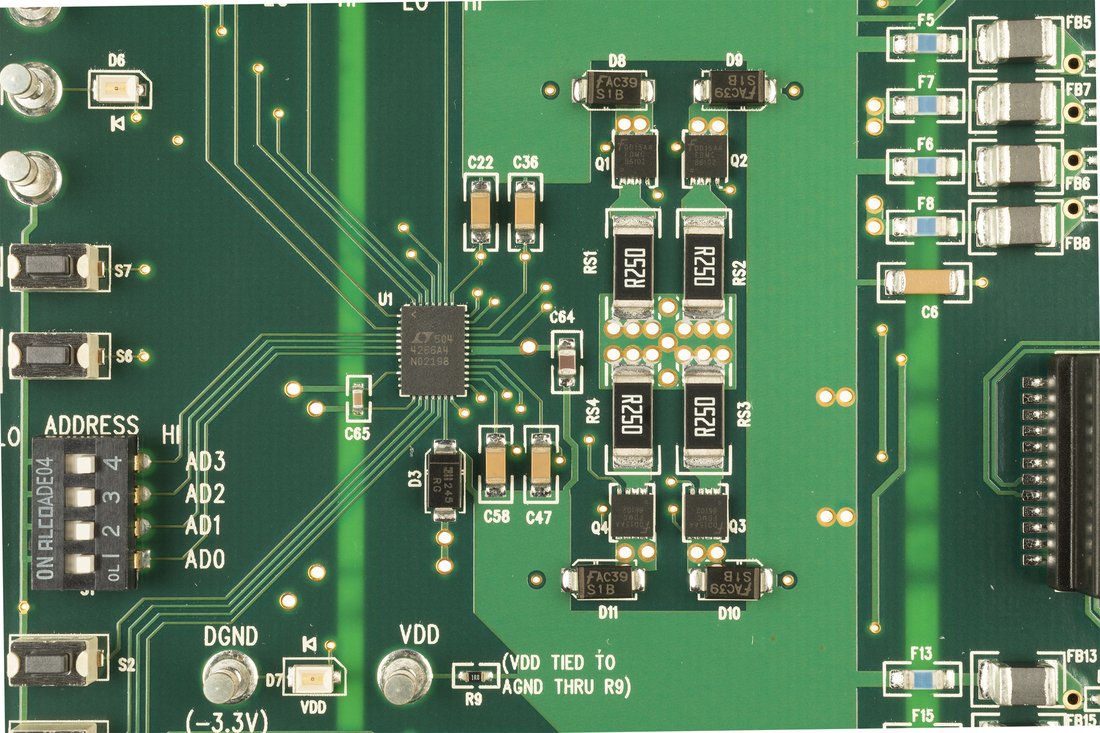

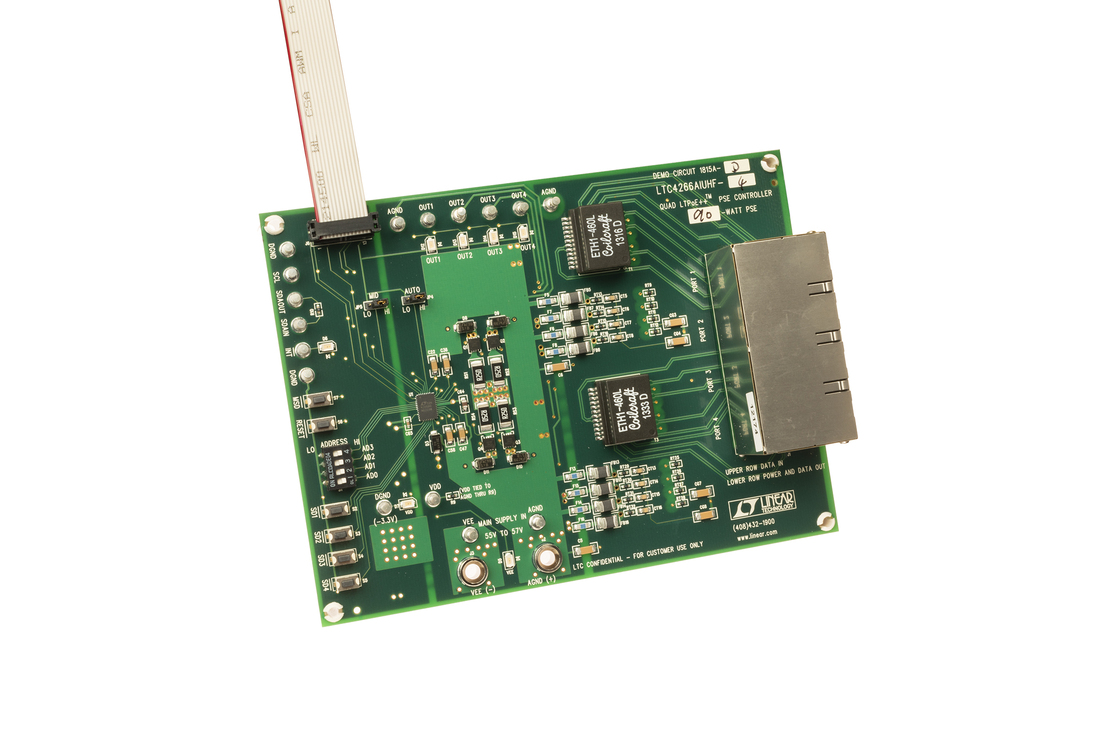

DC1815A-D

LTC4266A-4 Demo Board | 4-Port 90W LTPoE++ PSE (requires DC590)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1815A features the LTC4266A quad power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/ classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4266A feature set is a superset of the popular LTC4266. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.





eval board
schematic 6
DC1815A-C

LTC4266A-3 Demo Board | 4-Port 70W LTPoE++ PSE (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1815A features the LTC4266A quad power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4266A feature set is a superset of the popular LTC4266. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

eval board
schematic 7
DC1815A-A

LTC4266A-1 Demo Board | 4-Port 38.7W LTPoE++ PSE (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1815A features the LTC4266A quad power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4266A feature set is a superset of the popular LTC4266. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

eval board
schematic 8
DC1815A-B

LTC4266A-2 Demo Board | 4-Port 52.7W LTPoE++ PSE (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1815A features the LTC4266A quad power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4266A feature set is a superset of the popular LTC4266. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

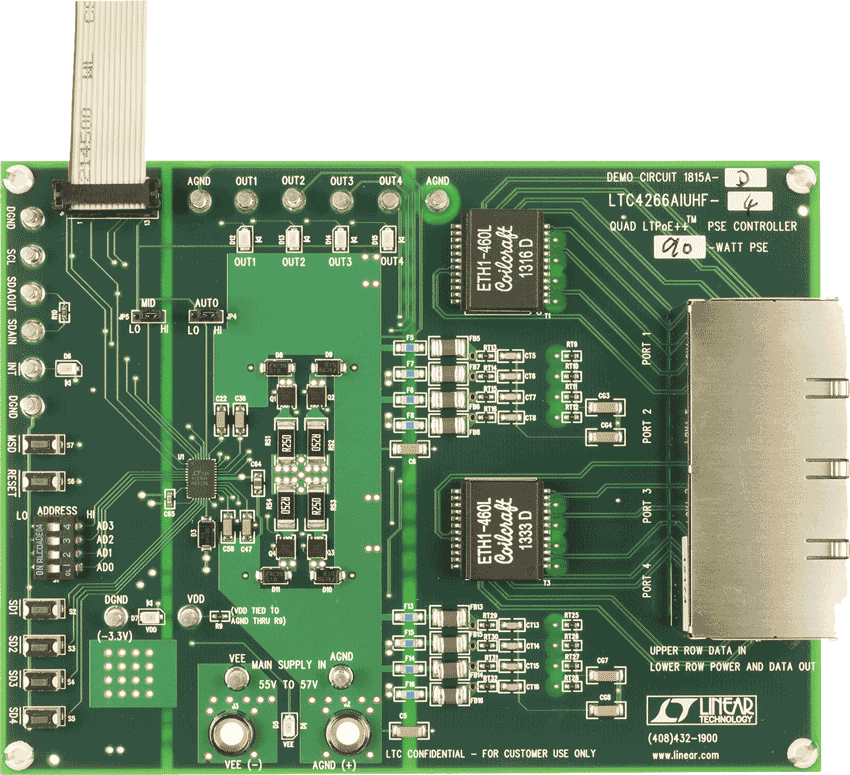

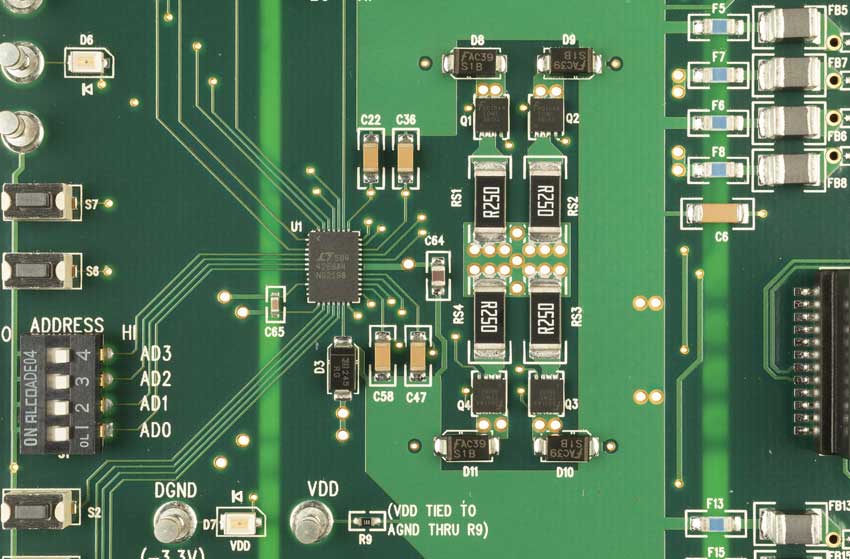

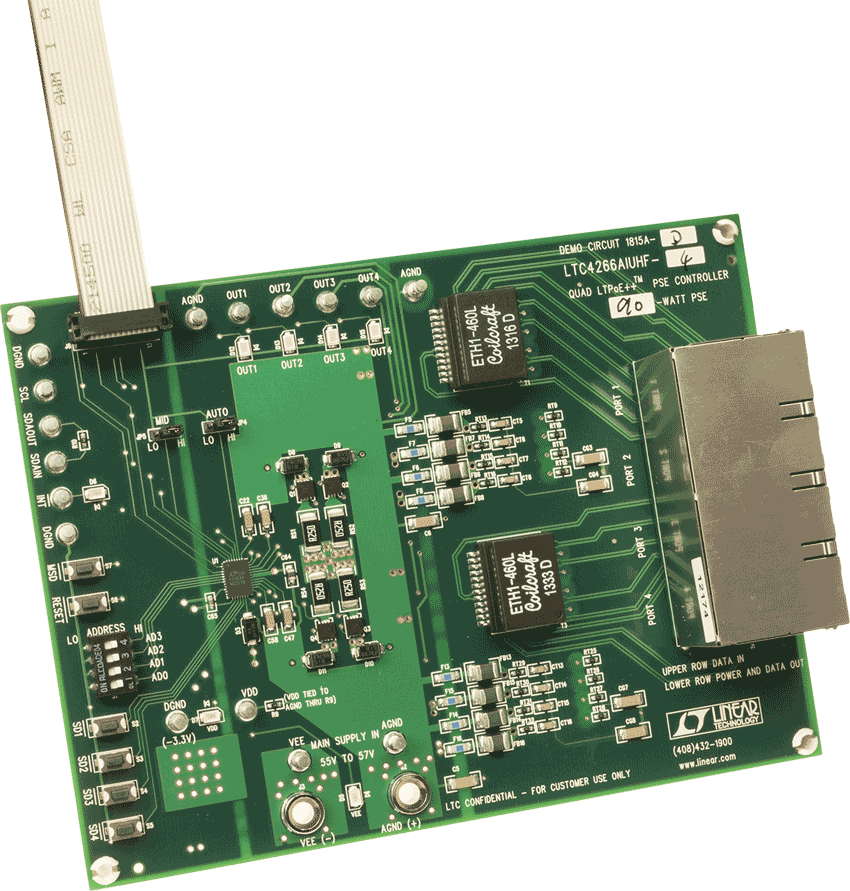

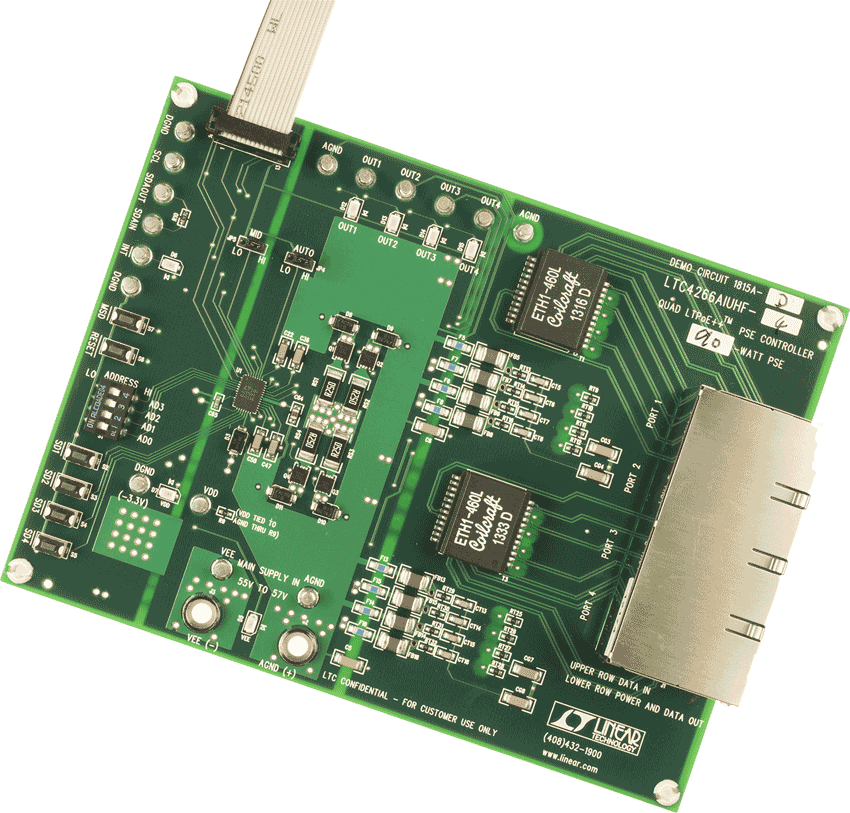

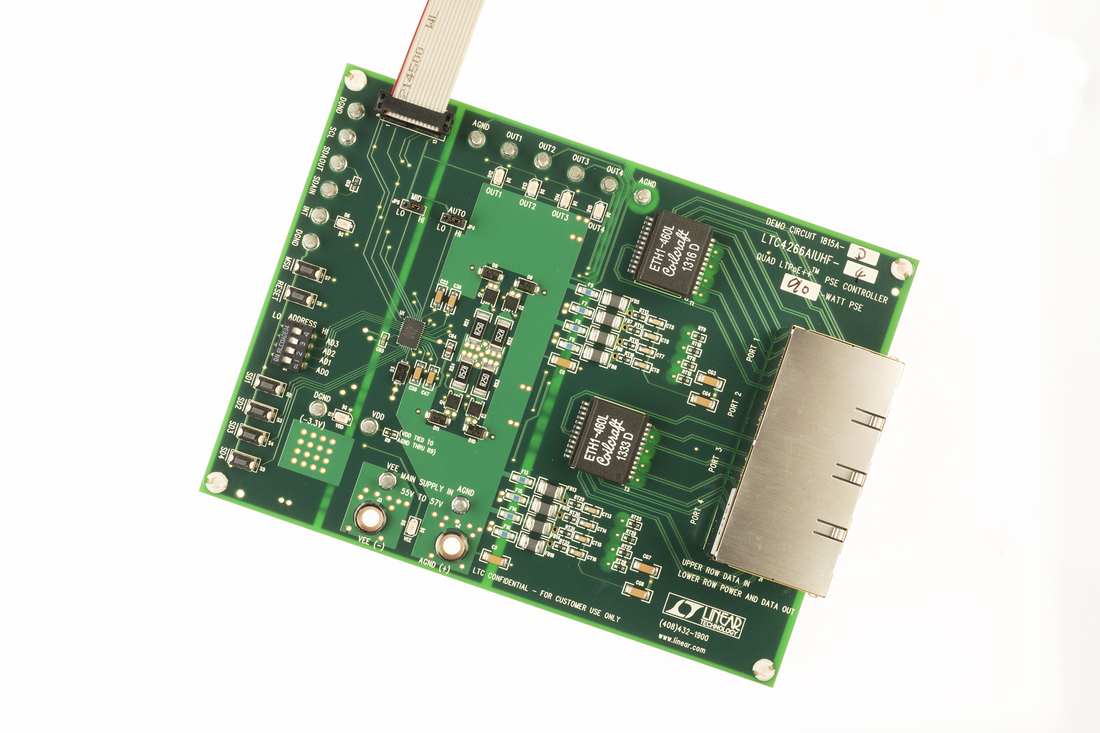

DC1815A-D
LTC4266A-4 Demo Board | 4-Port 90W LTPoE++ PSE (requires DC590)

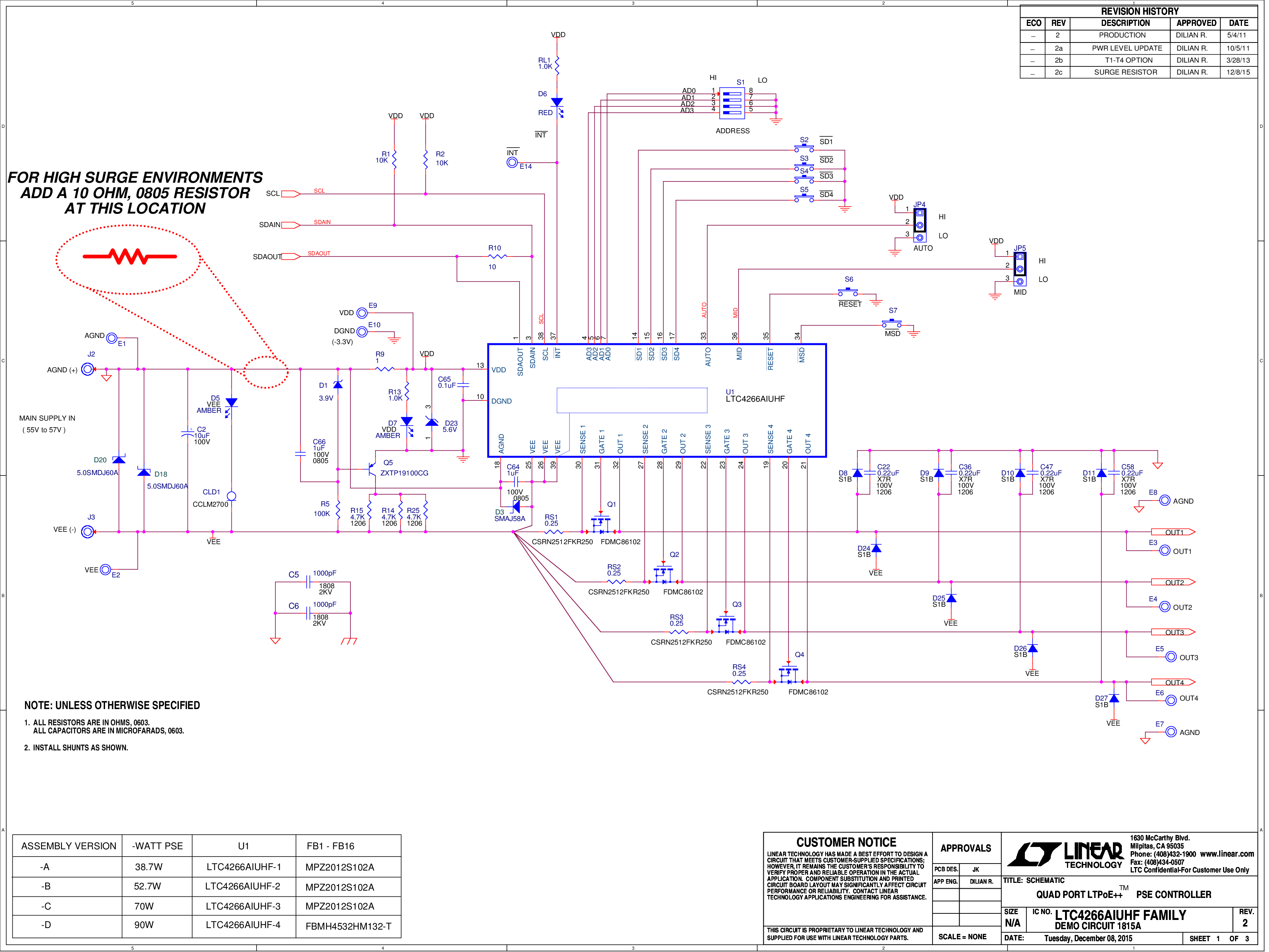

DC1815A-D Demo Board DC1815A-D Demo Board DC1815A-D Demo Board DC1815A-D Demo Board DC1815A - Schematic
DC1815A-C
LTC4266A-3 Demo Board | 4-Port 70W LTPoE++ PSE (Requires DC590)
DC1815A - Schematic
DC1815A-A
LTC4266A-1 Demo Board | 4-Port 38.7W LTPoE++ PSE (Requires DC590)
DC1815A - Schematic
DC1815A-B
LTC4266A-2 Demo Board | 4-Port 52.7W LTPoE++ PSE (Requires DC590)
DC1815A - Schematic

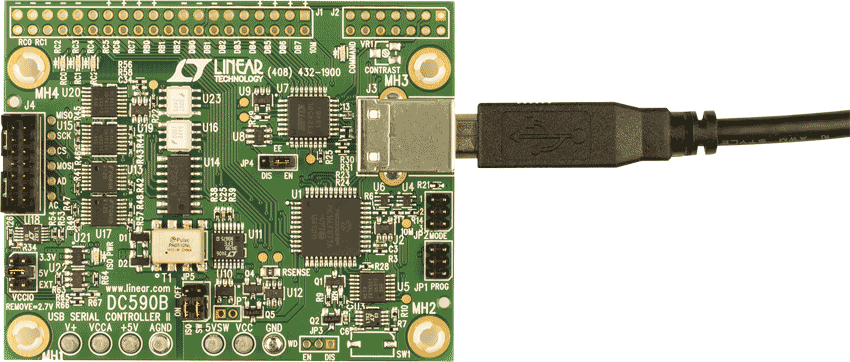

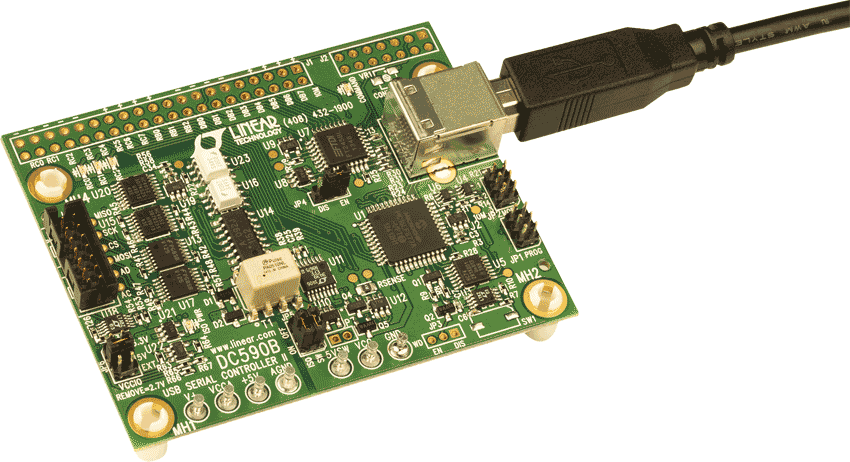

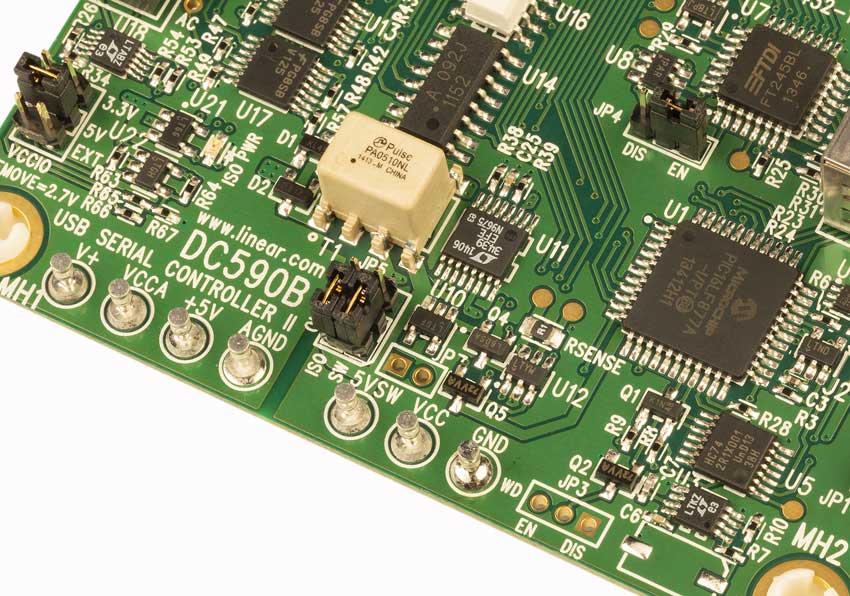

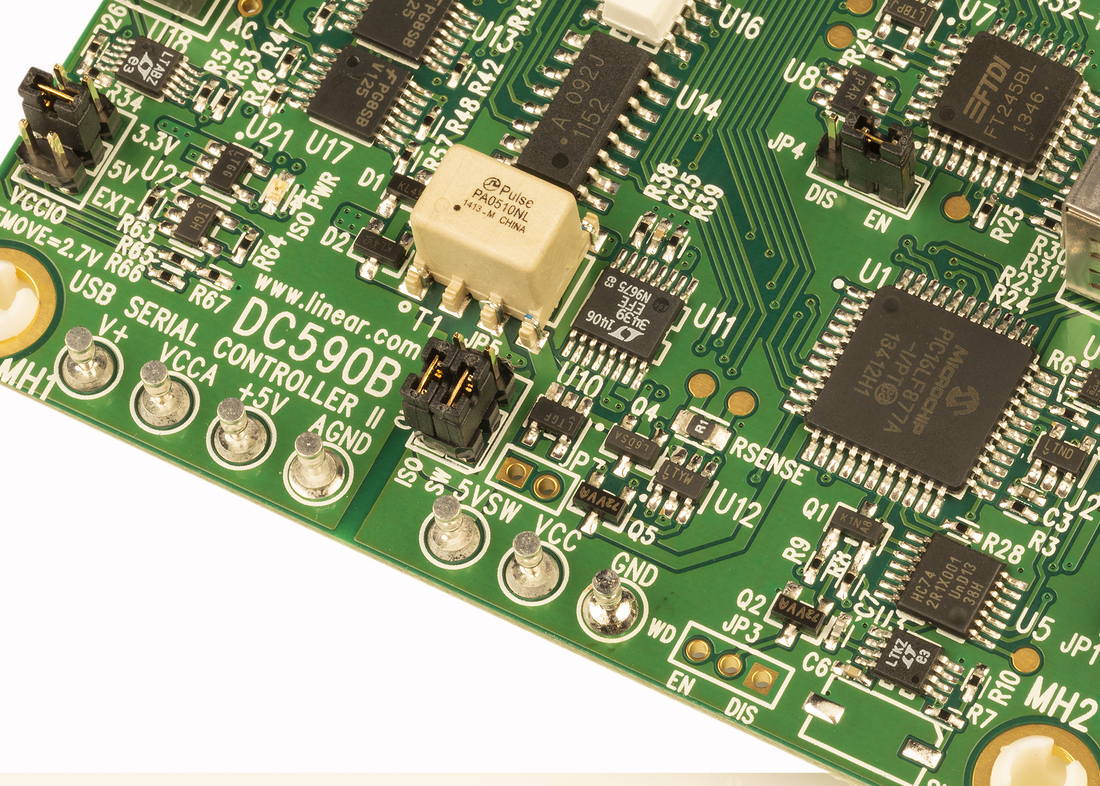

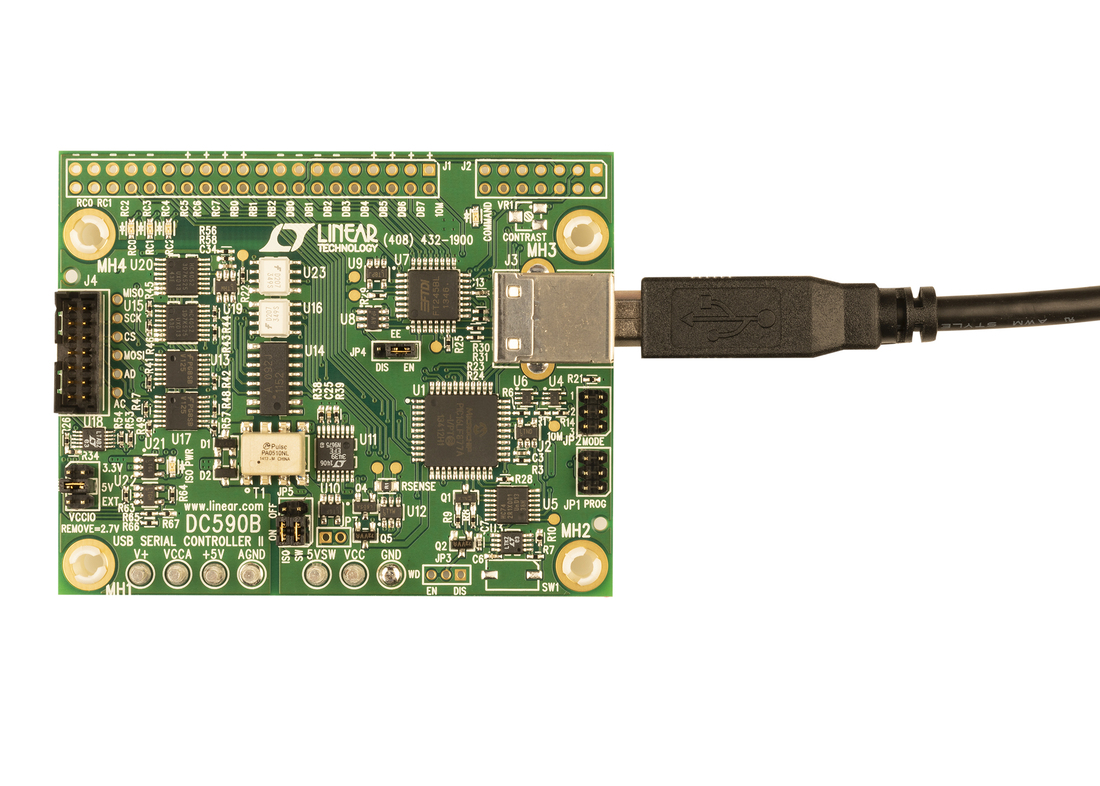

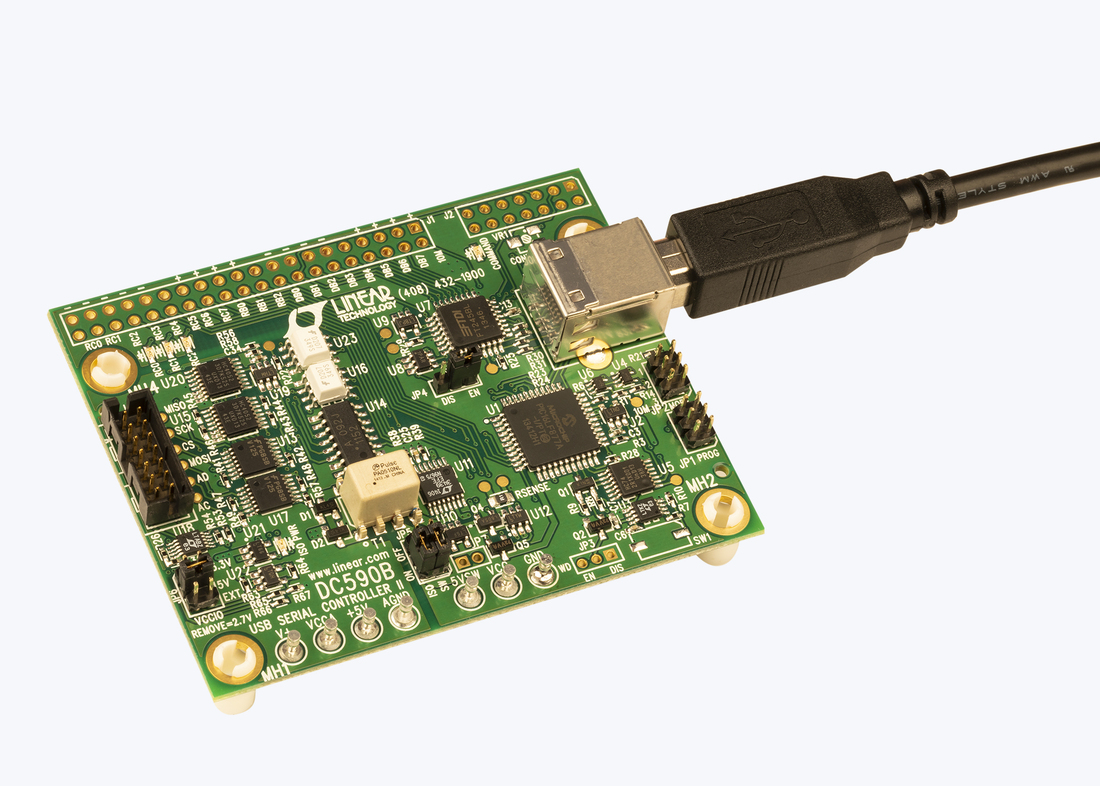

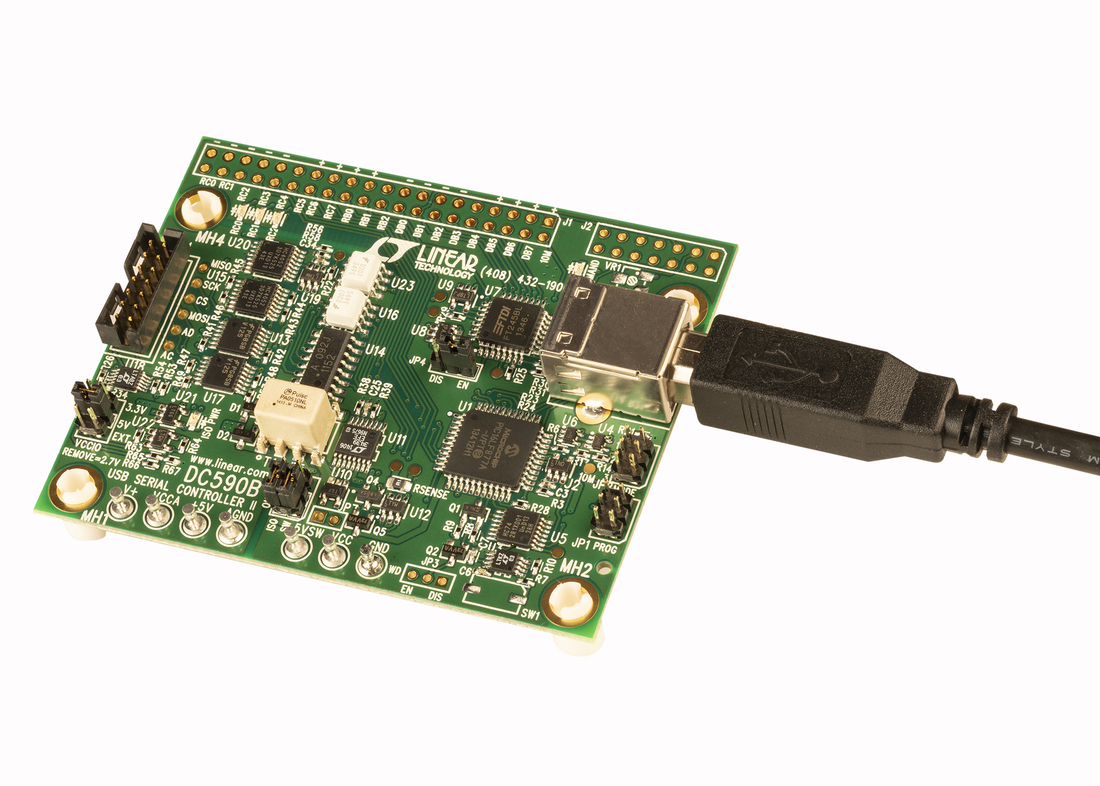

DC590B
QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ

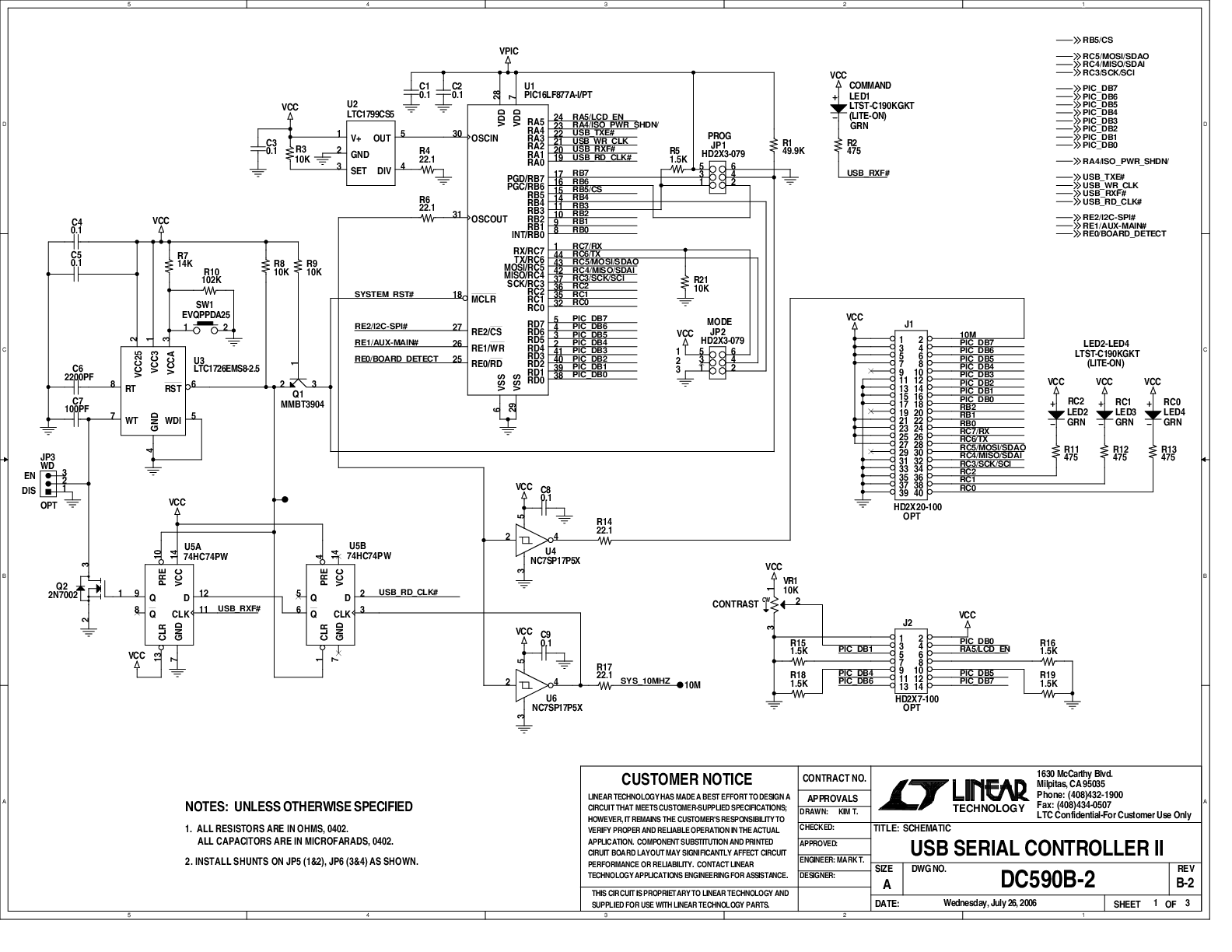

DC590B Demo Board DC590B Demo Board DC590B Demo Board DC590B Demo Board DC590B - Schematic
