特長
- Bat-Track™適応出力制御付きのスイッチング･レギュレータにより、バッテリの充電やアプリケーション機器への給電ができるようにUSBポートから得られる制限された電力を最適利用
- 過電圧保護により損傷防止
- 外部降圧スイッチング･レギュレータのBat-Track制御により、車載、Firewireなどの高電圧入力源で最大効率を達成
- 内蔵の180mΩ理想ダイオードと外付け理想ダイオード・コントローラにより、入力電源が制限されている場合や使用できない場合に低損失PowerPath™をシームレスに実現
- 0.5%精度のプリセット4.2V充電電圧（LTC4098-1では4.1V）
- 4.1Vのフロート電圧（LTC4098-1）により、バッテリ寿命を延ばし、高温セーフティ・マージンを改善
- バッテリ消耗時の瞬時オン動作
- USBポートからの負荷電流：最大700mA
- 熱制限付き充電電流：最大1.5A
- 20ピン3mm×4mm×0.75mm QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC4098/ LTC4098-1は、高効率USB PowerPathコントローラおよびフル機能リチウムイオン/ポリマー･バッテリ･チャージャです。これらのデバイスはUSB、ACアダプタ、車載、firewireなどの高電圧DC/DCコンバータ、リチウムイオン/ポリマー･バッテリなどの複数の電源からの配電をシームレスに管理します。
LTC4098/ LTC4098-1の内部スイッチング･レギュレータは、USBと互換性を持たせるために入力電流を自動的に制限します。LTC4098/LTC4098-1はリニアテクノロジーの外部スイッチング･レギュレータとインタフェースして、高効率の高電圧パワーパスを実現するので、車載などの高電圧アプリケーションに対応できます。USB入力とオプションの高電圧入力はいずれも、Bat-Trackが最適化された充電を行い、アプリケーションに最大限の電力を供給し、5V～38Vの入力電源を使用する高電力密度アプリケーションにおける熱の問題を緩和することができます。
LTC4098/LTC4098-1は過電圧保護回路により、NチャネルFETと抵抗を使用して、USB/ACアダプタ入力の高電圧による損傷を防ぎます。
LTC4098/LTC4098-1は3mm×4mm×0.75mmの20ピン表面実装QFNパッケージで供給されます。
| Float Voltage | |
| LTC4098 | 4.2V (1-cell Li-Ion/Li-Polymer) |
| LTC4098-1 | 4.1V (1-cell Li-Ion/Li-Polymer) |
| LTC4098-3.6 | 3.6V (1-cell LiFePO4) |
アプリケーション
- メディア･プレーヤ
- GPS
- PDA
- スマートフォン
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4098
資料
Filters
1つが該当
-
すべて
-
デザイン・ノート
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
2
デザイン・ノート
4
ユーザ・ガイド
4
273.00K
256.00K
357.00K
361.00K
信頼性データ
1
23.32 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 4
デザイン・ノート 2
技術記事 2
ソリューション・カタログ 1
製品セレクタ・カード 1
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4098EUDC#PBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC4098EUDC#TRPBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC4098EUDC-1#PBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC4098EUDC-1#TRPBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
- LTC4098EUDC#PBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4098EUDC#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4098EUDC-1#PBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4098EUDC-1#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
USBアイソレータ1 |
||||
|
製造中 |
絶縁電源を備えた絶縁型USBトランシーバ |
|||
|
USBパワー・マネージャ（PowerPath、バッテリ・チャージャ）2 |
||||
|
製造中 |
過電圧保護付きI2C制御のUSBパワーマネージャ/チャージャ |
|||
|
新規設計に推奨 |
I2C制御およびUSB OTG（On-The-Go）付きデュアル入力パワーマネージャ/3.5Aリチウムイオン・バッテリ・チャージャ |
|||
|
バッテリ残量ゲージおよびクーロン・カウンタ1 |
||||
|
新規設計には非推奨 |
温度および電圧測定付きバッテリ・ガスゲージ |
|||
|
低電圧ホットスワップ・コントローラ1 |
||||
|
新規設計に推奨 |
過電圧/過電流保護コントローラ |
|||
評価用キット 4
DC1303A
LTC4098 with HV Buck Regulator Plug in Interface
製品の詳細

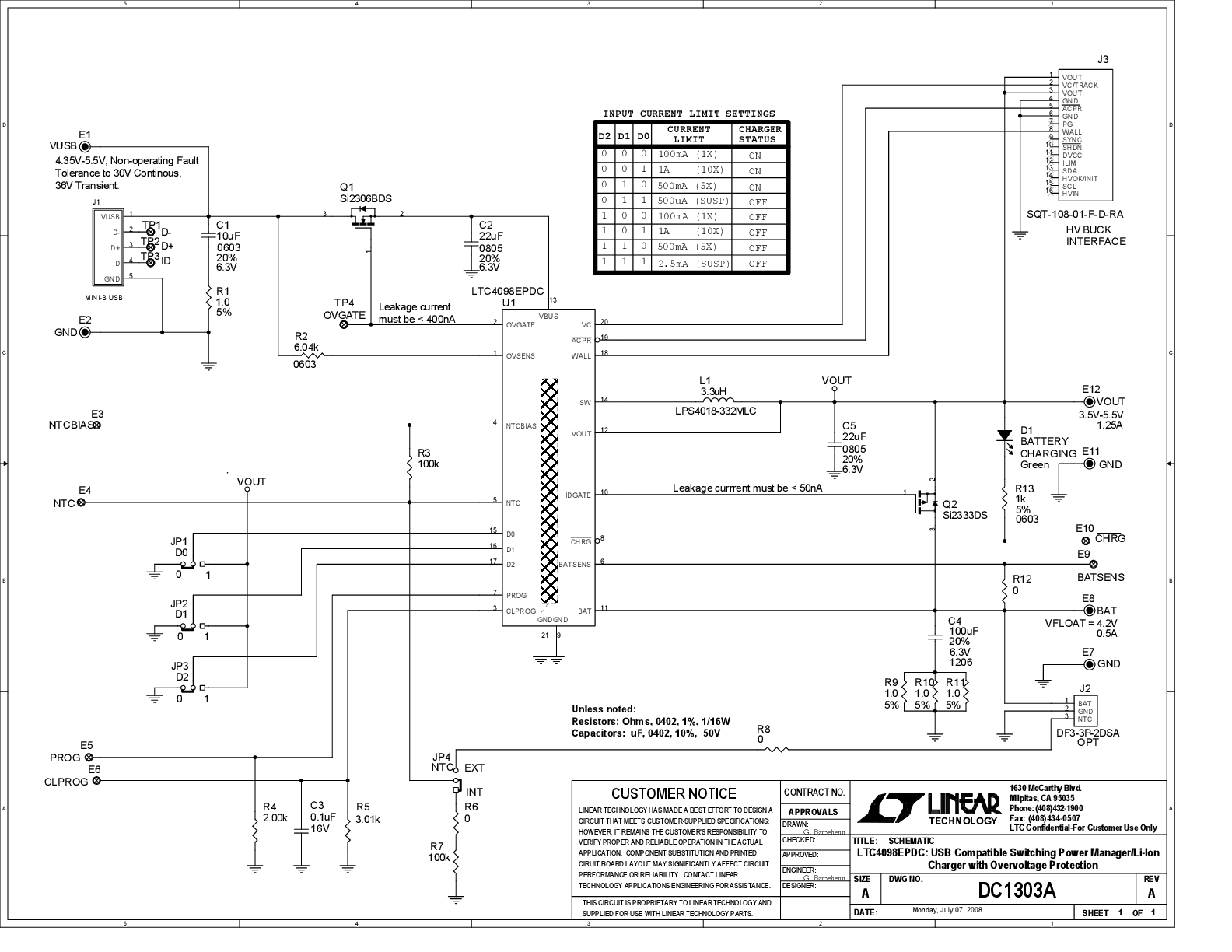

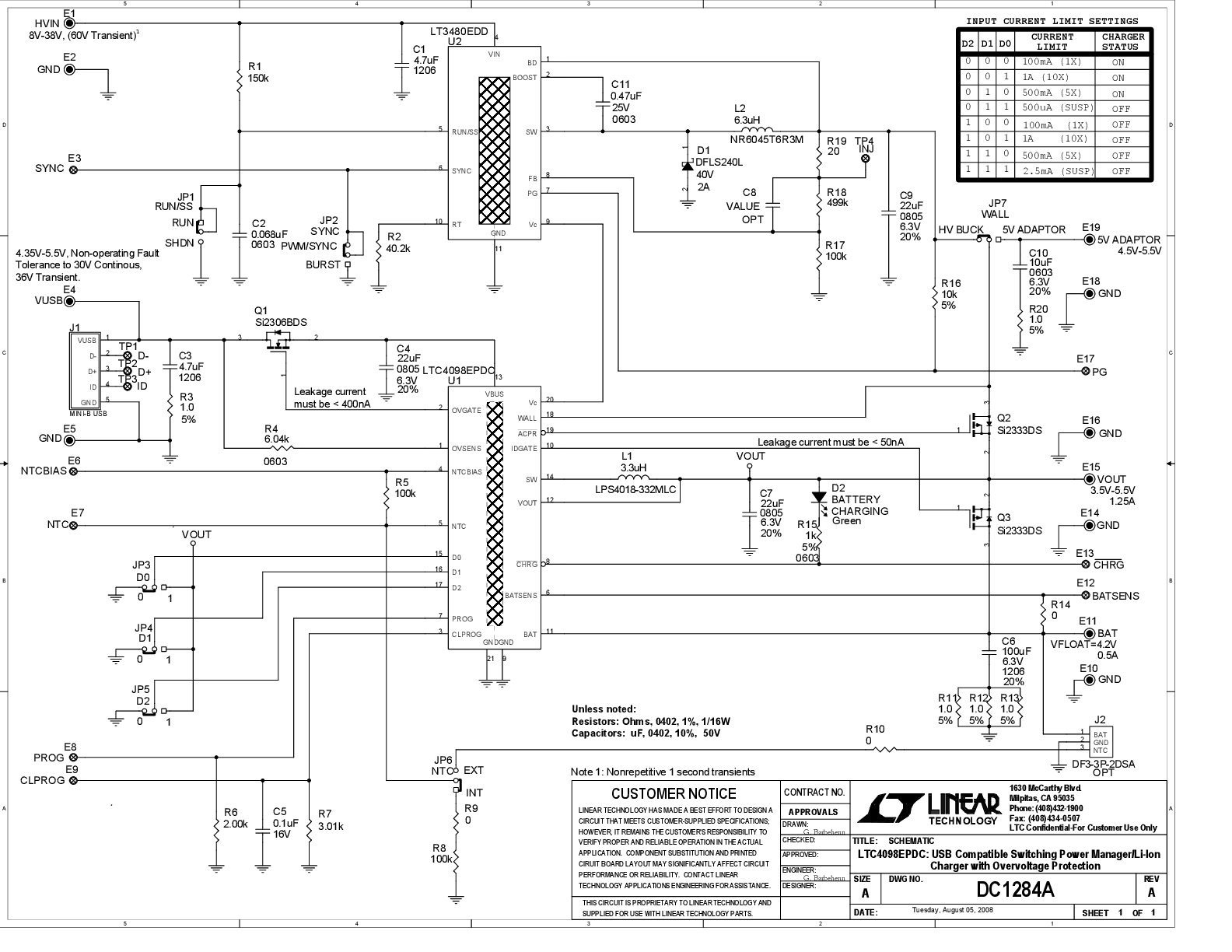

DC1303A: Demo Board for LTC4098/LTC4098-1 - USB Compatible Switching Power Managers/Li-Ion Chargers with Overvoltage Protection
