LTC4099: 過電圧保護付きI2C制御のUSBパワーマネージャ/チャージャ データシート (Rev. )5/20/2010PDF3M
類似製品
製品概要
機能と利点
- Bat-Track™適応出力制御付きスイッチング・レギュレータにより、制限された入力電力を最適利用
- I2Cポートを介した最適なシステム性能の実現とステータス情報の取得
- 入力過電圧保護
- 外部降圧スイッチング・レギュレータのBat-Track制御により、車載などの高電圧源で最大効率を達成
- 低バッテリ電圧時の瞬時オン
- オプションの過温度バッテリ調整回路により高温バッテリ・セーフティ・マージンを改善
- 入力電源の制限時あるいは使用不可時に理想ダイオードがバッテリをシームレスに接続
- フル機能のリチウムイオン/リチウムポリマー・バッテリ・チャージャ
- 熱制限付き充電電流:最大1.5A
- スルーレート制御によるスイッチングEMIの低減
- 20ピン3mm×4mm×0.75mm QFNパッケージ
製品概要

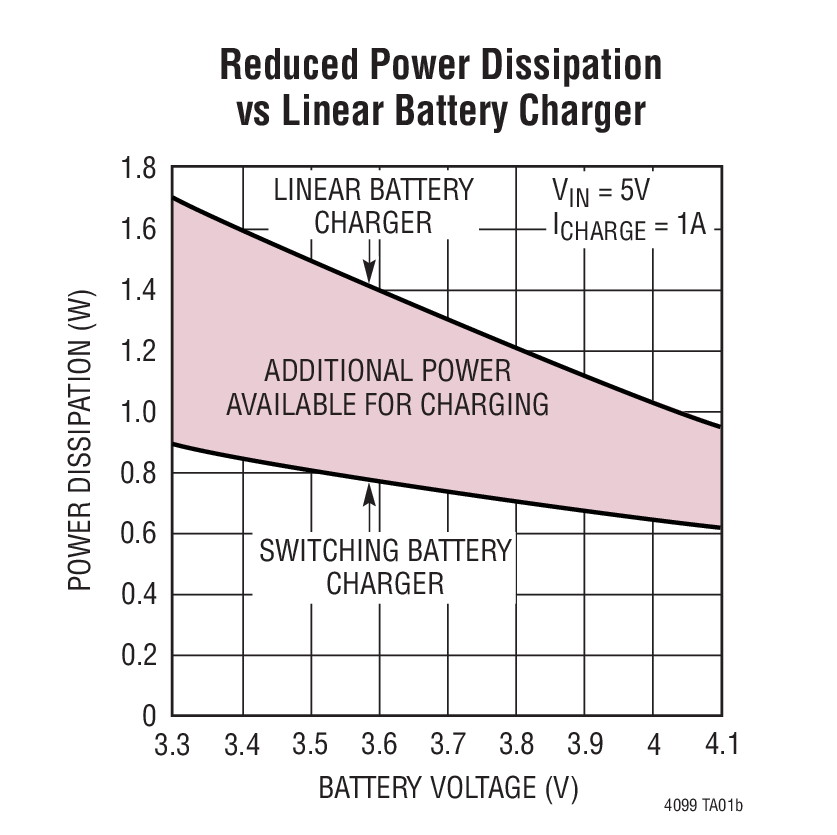

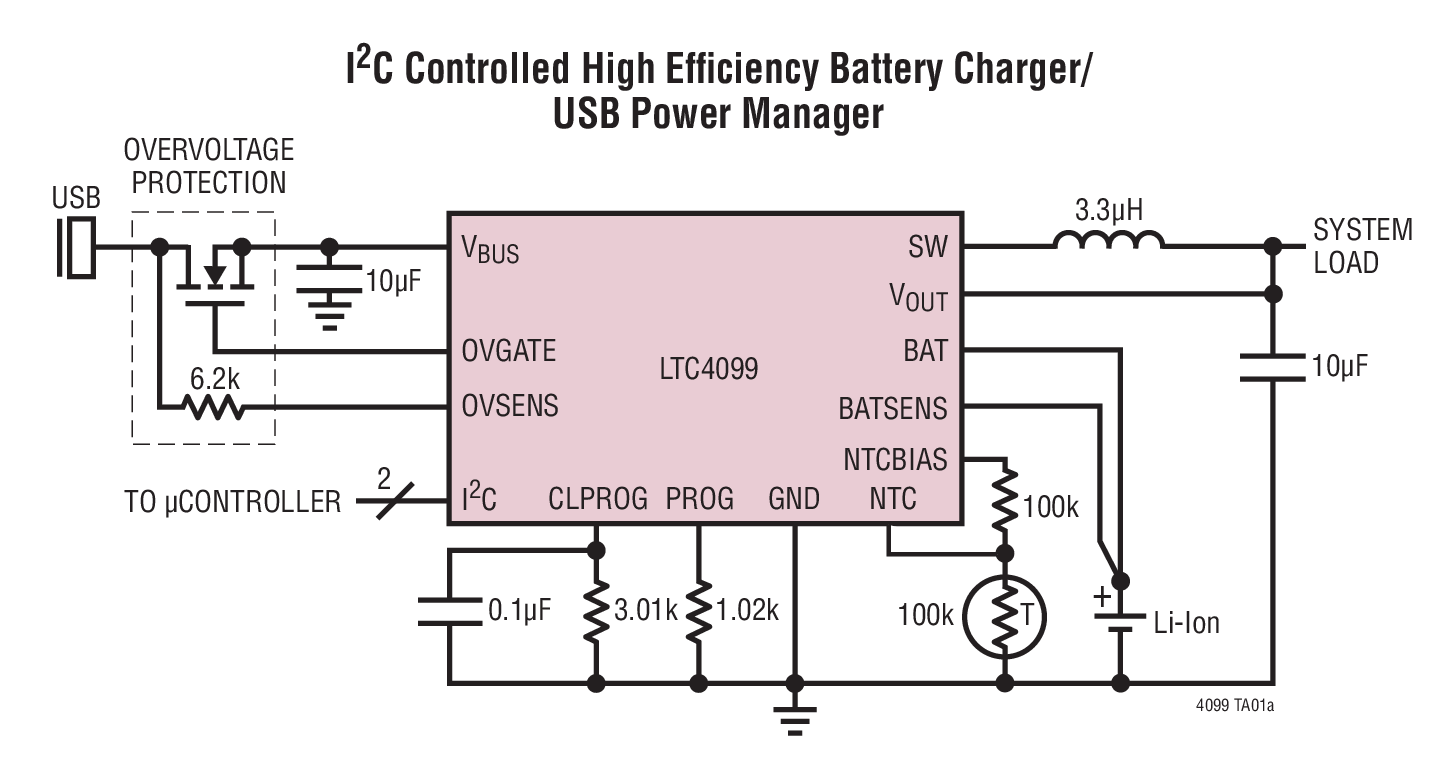

LTC4099は、I2C制御の高効率USB PowerPath™コントローラおよびフル機能リチウムイオン/リチウムポリマー・バッテリ・チャージャです。このデバイスはUSB、ACアダプタ、リチウムイオン/リチウムポリマー・バッテリなどの複数の電源からの配電をシームレスに管理します。
LTC4099は、USBに準拠するために入力電流を自動的に制限します。LTC4099は外部スイッチング・レギュレータとインタフェースしているので、車載などの高電圧アプリケーションに対応できます。USB入力と補助入力コントローラはいずれも、Bat-Trackが最適化された充電を行い、アプリケーションに最大限の電力を供給し、高電力密度アプリケーションでの発熱を低減することができます。
I2Cポートにより、入力電流制限値、充電電流、フロート電圧などの重要なアプリケーション・パラメータをデジタルで制御することができます。また、I2Cを介して、いくつかのステータス・ビットを読み出すこともできます。

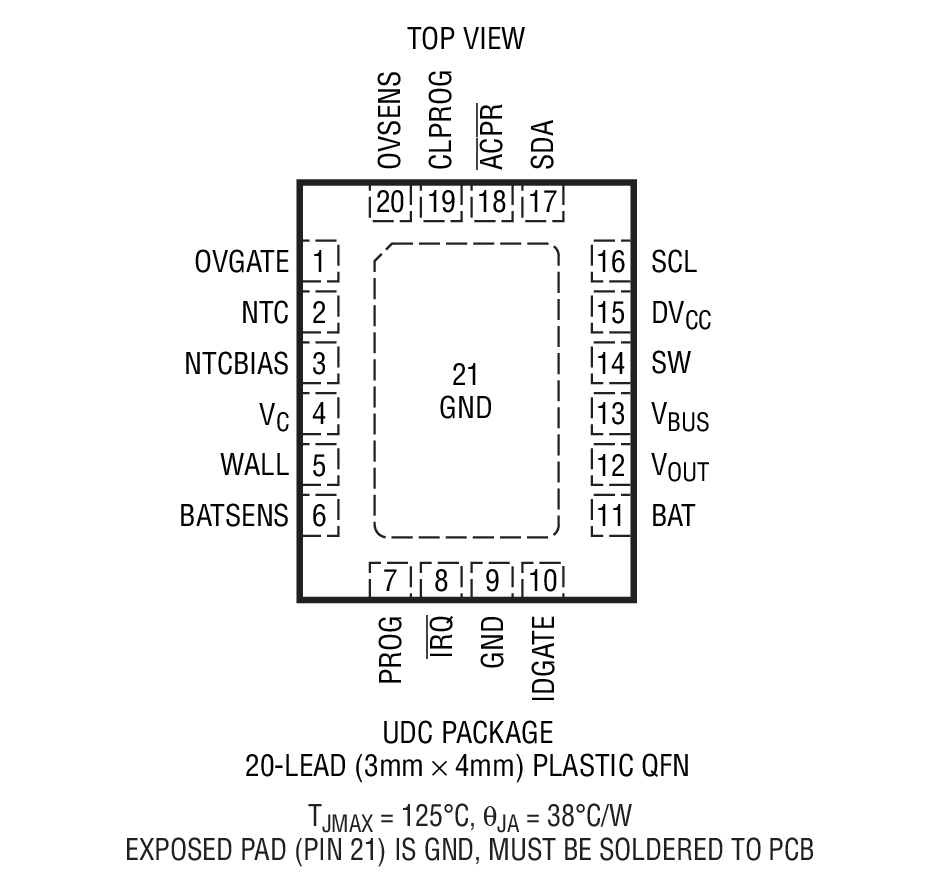

LTC4099は過電圧保護回路により、低電圧VBUSピンの高電圧による損傷から保護されています。LTC4099は3mm×4mm×0.75mmの20ピンQFNパッケージで供給されます。
アプリケーション
- メディア・プレーヤ
- 携帯ナビゲーション機器
- スマートフォン
- 産業用ハンドヘルド機器
- 携帯医療機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R540 Reliability Data3/26/2018PDF23 K
-
DC1396A - Demo Manual9/24/2009PDF480K
-
DN1017 - I2Cを介してUSBパワーマネージメントとバッテリ・チャージャ機能の高度な制御を実現するLTC40995/18/2009PDF915K
-
I2C Battery Gas Gauges11/17/2011PDF980K
-
Battery Conditioner Extends the Life of Li-Ion Batteries12/1/2009 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LTC4099EUDC#PBF | 材料宣誓書(MD) | 信頼性データ | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) | |
LTC4099EUDC#TRPBF | 材料宣誓書(MD) | 信頼性データ | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) | |
ウェハ・ファブリケーション・データ | R540 Reliability Data |
