製品概要
機能と利点
- 広い入力電圧範囲：2.7V～60V
- 調整可能なバッテリ電圧：1.2V～60V
- 調整可能な充電電流：10mA～250mA
- 充電中の静止電流が少ない：IIN = 4μA
- シャットダウン時または充電後のバッテリ放電がきわめて少ない：IBAT < 0.01μA
- 自動再充電
- 入力電圧レギュレーションにより高インピーダンス信号源に対応
- 温度レギュレーションにより過熱させずに出力電流を最大化
- ±0.5%精度の定電圧帰還
- NTCサーミスタ入力により、温度制限充電が可能
- 調整可能な安全タイマ
- 充電状態の表示
- 熱特性が改善された10ピン（3mm × 3mm）DFNパッケージ
製品概要
LTC4079は、最大60Vのリチウムイオン/ポリマー、鉛蓄電池、NiMHバッテリ・スタックなど、ほとんどの種類のバッテリに対応する低静止電流、高電圧のリニア・チャージャです。最大充電電流は、外付け抵抗により10mA～250mAの範囲で調整できます。バッテリの充電電圧は外付けの抵抗分割器を使用して設定します。
パワー・デバイス、電流検出回路、逆電流保護回路を一体化することにより、LTC4079を使用する総合的な充電ソリューションでは、外付け部品がほとんど必要ありません。温度レギュレーション回路により、過熱のリスクを負わずに規定の制限値までの最大充電電流を保証できます。充電はC/10検出または可変タイマにより終了することができます。
入力電圧が調整可能なレベルまたはバッテリ電圧まで低下すると、入力電圧レギュレーション回路によって充電電流が減少するので、環境発電アプリケーションに最適です。その他の機能として、温度制限充電、不良バッテリ検出、スタンバイ時にサンプリングされた帰還信号の使用によりバッテリの放電を無視できる自動再充電、オープンドレインのCHRG状態出力などがあります。このデバイスは、熱特性が改善された小型10ピン（3mm × 3mm）DFNパッケージで供給されます。
アプリケーション
- 組み込みの自動車用製品および産業用製品
- 他のバッテリからのバックアップ・バッテリ充電
- 環境発電用チャージャ
- 薄膜バッテリ製品
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R577 Reliability Data3/23/2018
-

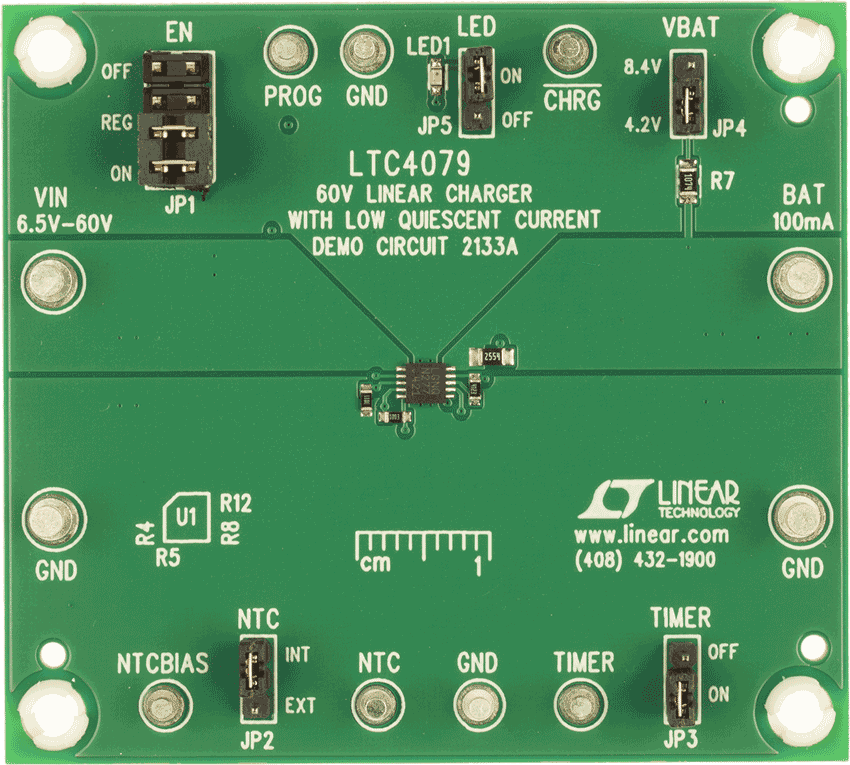

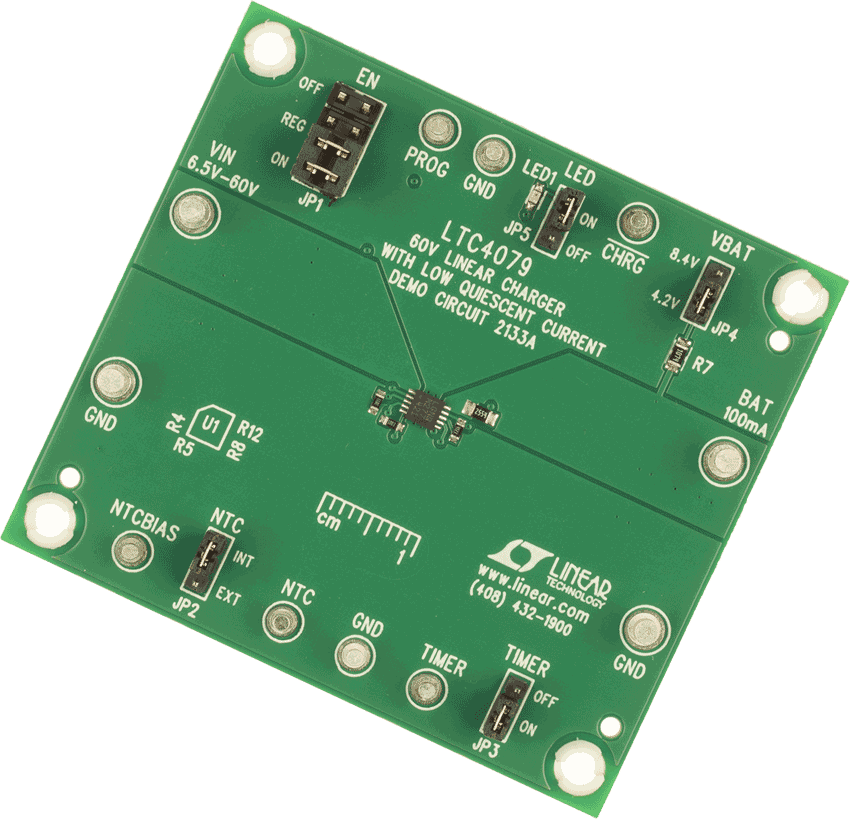

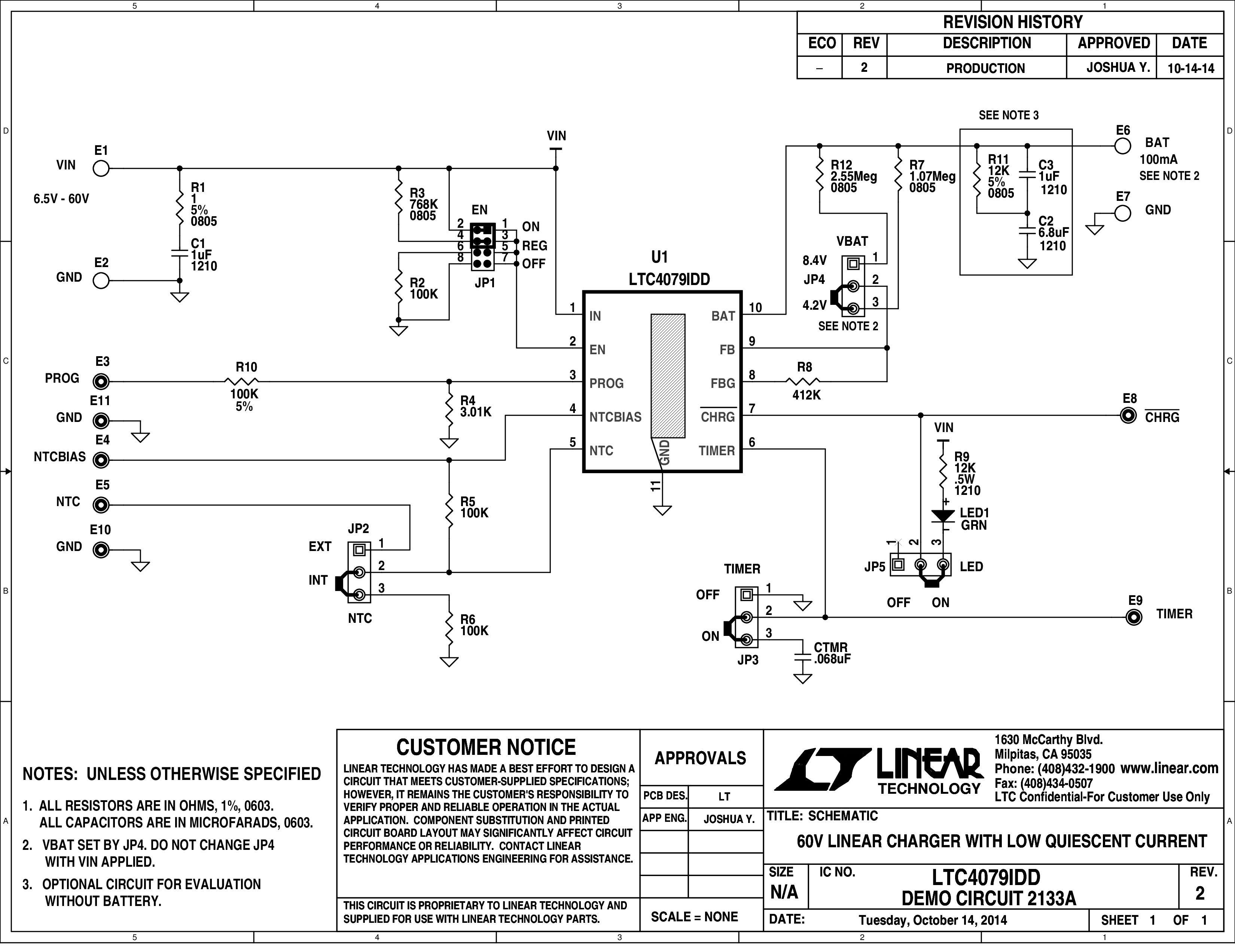

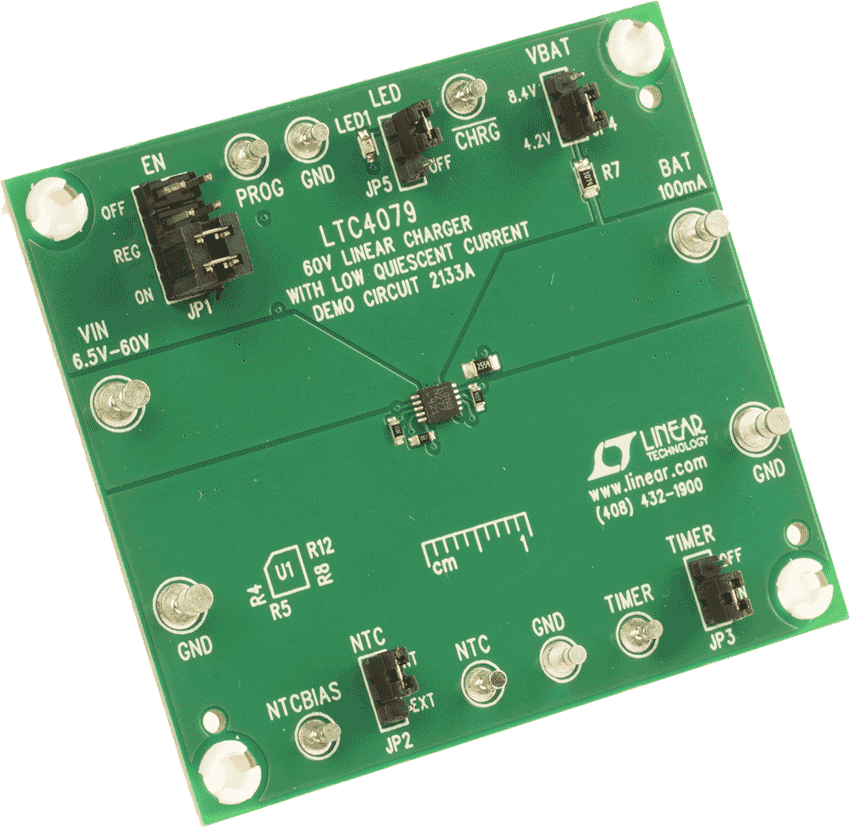

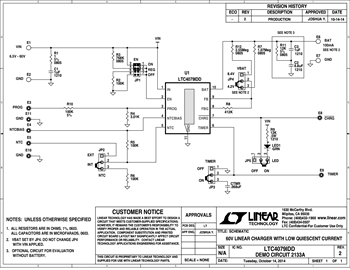

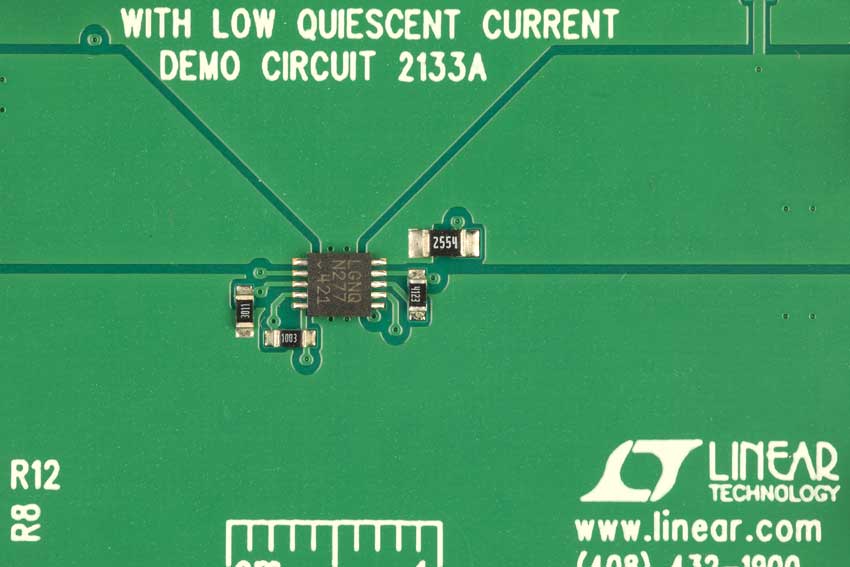

DC2133A - Demo Manual10/24/2014
-
車載向け電源のリファレンス設計、クワッド出力と入力保護機能を提供1/1/2022
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4079
おすすめ製品
LTC4079 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4079EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079EDD#WPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079EDD#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079IDD#WPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC4079IDD#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R577 Reliability Data |
