LTC4071

ローバッテリ切断機能付きリチウムイオン/ポリマー・バッテリ向けシャント・バッテリ・チャージャ・システム

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.65
特長
  • チャージャとバッテリ・パック保護機能を1個のICに搭載
  • 低動作電流:550nA
  • 電流がゼロに近い(<0.1nA) ローバッテリ切断機能により、バッテリの過放電を防止
  • ピンで選択可能なローバッテリ切断レベル: 2.7Vまたは3.2V
  • フロート電圧精度:全温度範囲で1%
  • 内部シャント電流:最大50mA
  • ピンで選択可能なフロート電圧: 4.0V、4.1V、4.2V
  • パルスを使った超低消費電力のNTC サンプリングによるフロート電圧調整により、リチウムイオン/ポリマー・バッテリを保護
  • 間欠、連続、および低電力の充電源に最適
  • ハイバッテリの状態出力
  • 熱特性が改善された高さの低い(0.75mm) 8ピン (2mm × 3mm) DFN およびeMSOPパッケージ
製品概要
show more Icon

LTC4071は、非常に低電流で間欠的または連続的な充電源からリチウムイオン/ポリマー・バッテリを容易に充電できます。電流がゼロに近いローバッテリ・ラッチ切断により、最小容量のバッテリでも、深放電したり回復不能な損傷を受けることがないように保護します。動作電流が 550nA~50mA なので、以前は利用不可能であった電力源から充電が可能です。動作電流が少ないLTC4071は、環境発電(エナジーハーベスト)アプリケーションの小容量リチウムイオン・バッテリや薄膜バッテリを充電するのに適しています。 LTC4071は独自のアーキテクチャにより、1本の外付け抵抗しか必要とせず、極めてシンプルなバッテリ・チャージャ・ソリューションを実現できます。

フロート電圧はピンで選択可能で、精度は±1%です。熱に対するバッテリ調整のための内部回路は、NTCサーミスタの温度が40℃を超えるとバッテリ・フロート電圧を自動的に下げることにより、バッテリの動作寿命を延ばし、信頼性を高めます。また、2つのローバッテリ切断レベルの1つをピンで選択可能で、ハイバッテリの状態出力を備えています。

LTC4071は熱特性が改善された高さの低い(0.75mm)小型の(2mm × 3mm)8ピンDFN および8ピンeMSOPパッケージで供給されます。


アプリケーション

  • 小容量リチウムイオン/ポリマー・バッテリのバックアップ
  • 薄膜バッテリ
  • エネルギー捕集/環境発電(エナジーハーべスト)
  • バックアップ付きソーラー駆動システム
  • メモリ・バックアップ
  • 組込み車載機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4071EDDB#TRMPBF
  • HTML
  • HTML
LTC4071EDDB#TRPBF
  • HTML
  • HTML
LTC4071EMS8E#PBF
  • HTML
  • HTML
LTC4071EMS8E#TRPBF
  • HTML
  • HTML
LTC4071IDDB#TRMPBF
  • HTML
  • HTML
LTC4071IDDB#TRPBF
  • HTML
  • HTML
LTC4071IMS8E#PBF
  • HTML
  • HTML
LTC4071IMS8E#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4071EMS8E#PBF

製造中

LTC4071EMS8E#TRPBF

製造中

LTC4071IMS8E#PBF

製造中

LTC4071IMS8E#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4071EMS8E#PBF

製造中

LTC4071EMS8E#TRPBF

製造中

LTC4071IMS8E#PBF

製造中

LTC4071IMS8E#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

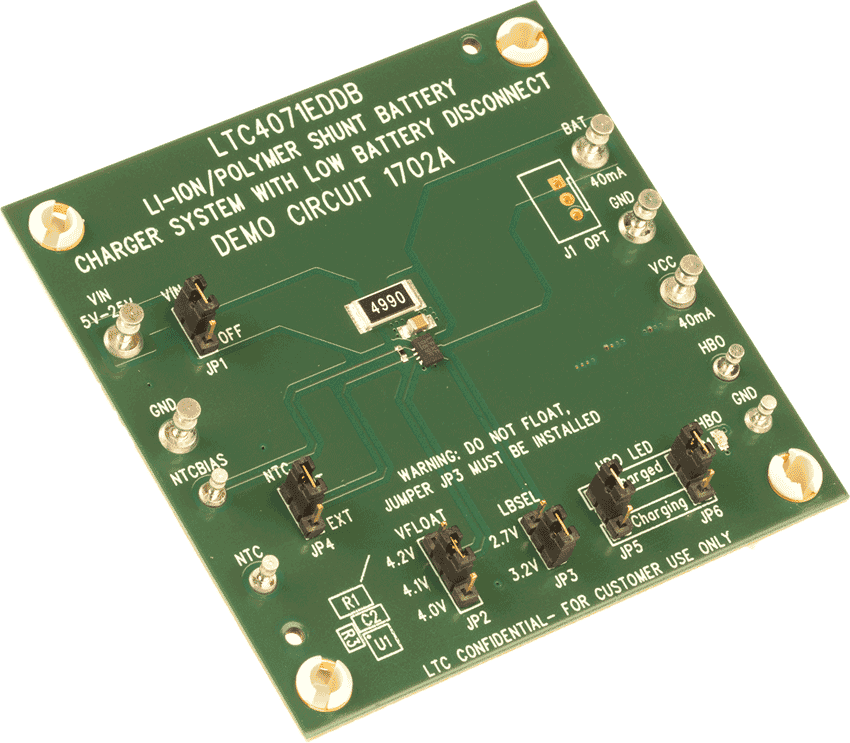

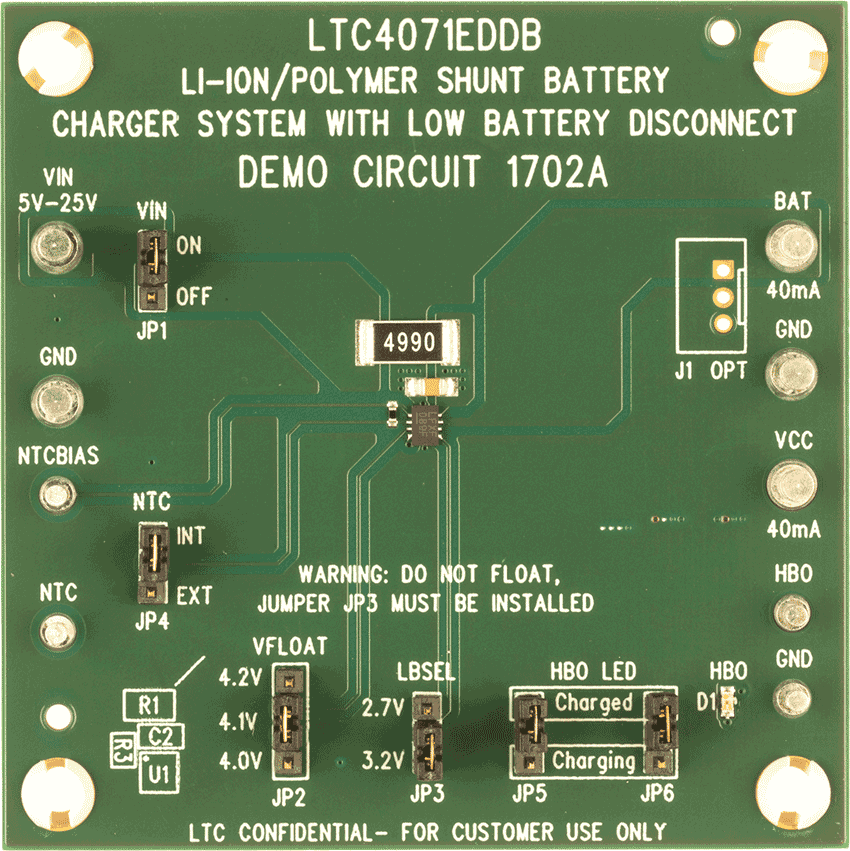

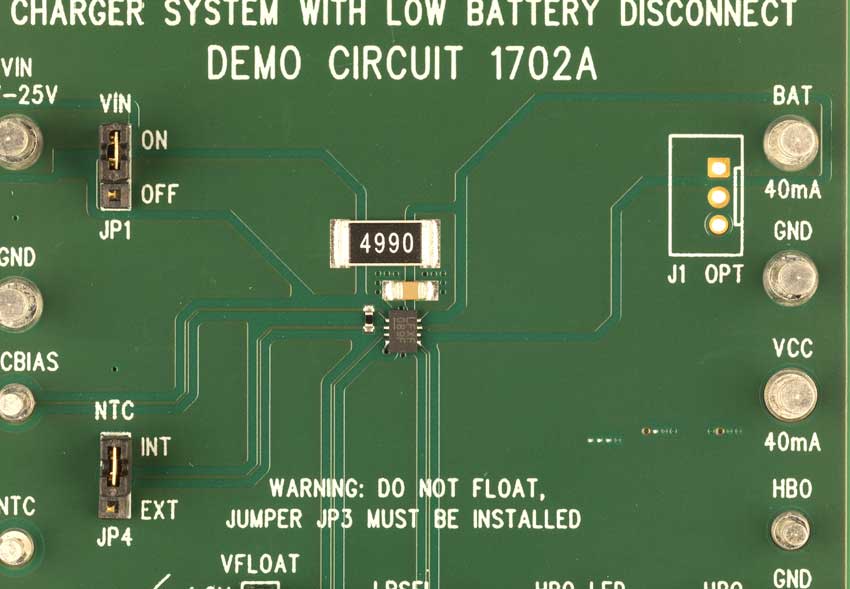

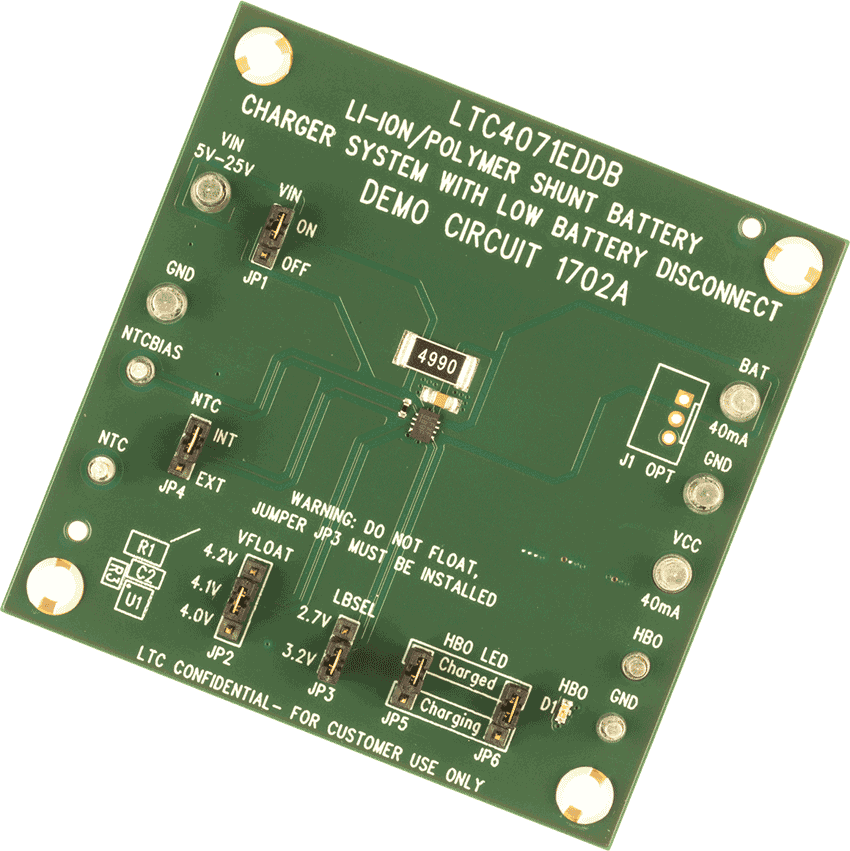

DC1702A

LTC4071EDDB Demo Board | Shunt Li-Ion Charger, 10V ≤ VIN ≤ 16V, 4.1VOUT @ 50mA

zoom

DC1702A

LTC4071EDDB Demo Board | Shunt Li-Ion Charger, 10V ≤ VIN ≤ 16V, 4.1VOUT @ 50mA

LTC4071EDDB Demo Board | Shunt Li-Ion Charger, 10V ≤ VIN ≤ 16V, 4.1VOUT @ 50mA

製品の詳細

Demonstration Circuit DC1702A is a Li-Ion/Polymer Shunt Battery Charger system with Low Battery Disconnect featuring the LTC4071EDDB. The LTC4071 allows simple charging of Li-Ion/Polymer batteries from very low current, intermittent or continuous charging sources. The DC1702 provides up to 50mA of output current at 4.1V from a 10V to 16V input supply.


A near-zero current low battery latching disconnect function protects even the lowest capacity batteries from deep discharge and potentially irreparable damage. The 550nA to 50mA operating current makes charging possible from previously unusable sources. With its low operating current the LTC4071 is well suited to charge low capacity Li-Ion or thin film batteries in energy harvesting applications.
