LTC3588-1

ナノパワー環境発電(エナジーハーベスト)電源

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.89
機能
  • 入力消費電流: 950nA (出力安定時、無負荷)
  • 入力消費電流: 450nA (UVLOモード)
  • 入力動作範囲: 2.7V~20V
  • 低損失の全波ブリッジ整流器を内蔵
  • 出力電流:最大100mA
  • 選択可能な出力電圧: 1.8V、2.5V、3.3V、3.6V
  • ヒステリシスを備えた高効率降圧DC/DCコンバータを内蔵
  • 入力保護用シャント: VIN ≥ 20Vでシャント電流最大25mA
  • 広い入力低電圧ロックアウト (UVLO) 範囲
  • 10ピンMSEおよび3mm × 3mm DFNパッケージ
製品概要
show more Icon

LTC3588-1は、低損失の全波ブリッジ整流器と高効率の降圧コンバータを一体化して、総合的な環境発電(エナジーハーベスト)ソリューションを構成しており、圧電変換器、太陽光発電変換器、磁気変換器などの高出力インピーダンス・エネルギー源に最適です。超低静止電流の低電圧ロックアウト(UVLO)モードと広いヒステリシス範囲により、蓄積された電荷の一部を降圧コンバータが出力に効率的に伝達できるようになるまで、電荷を入力コンデンサに蓄積できます。レギュレーション時に、LTC3588-1は入力および出力の両方の静止電流を最小限に抑えるスリープ状態に移行します。降圧コンバータは必要に応じてオン/オフし、レギュレーションを維持します。

4種類の出力電圧(1.8V、2.5V、3.3V、3.6V)のいずれかをピンで選択可能で、最大100mAの連続出力電流を供給できますが、出力コンデンサのサイズを調整すれば、さらに大量の出力電流バーストを供給できます。20Vに設定された入力保護用シャント回路により、所定の入力容量により大きなエネルギーを蓄積できます。

Output Voltage (Switcher) UVLO Quiescent Current
LTC3588-1 Selectable 1.8V, 2.5V, 3.3V or 3.6V

4.04V(Rising)

2.87V(Falling)

950nA (No Load)

450nA (UVLO)

LTC3588-2 Selectable 3.45V, 4.1V, 4.5V or 5V

16V(Rising)

14V(Falling)

1,500nA (No Load)

830nA (UVLO)


アプリケーション

  • 圧電性環境発電(エナジーハーベスト)
  • 電気機械式環境発電(エナジーハーベスト)
  • ワイヤレスHVACセンサ
  • モバイル資産管理
  • タイヤ空気圧センサ
  • 産業用センサの代替バッテリ
  • 照明用リモート・スイッチ
  • スタンドアロン・ナノパワー降圧レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3588EDD-1#PBF
  • HTML
  • HTML
LTC3588EDD-1#TRPBF
  • HTML
  • HTML
LTC3588EMSE-1#PBF
  • HTML
  • HTML
LTC3588EMSE-1#TRPBF
  • HTML
  • HTML
LTC3588IDD-1#PBF
  • HTML
  • HTML
LTC3588IDD-1#TRPBF
  • HTML
  • HTML
LTC3588IMSE-1#PBF
  • HTML
  • HTML
LTC3588IMSE-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3588EMSE-1#PBF

製造中

LTC3588EMSE-1#TRPBF

製造中

LTC3588IMSE-1#PBF

製造中

LTC3588IMSE-1#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3588EMSE-1#PBF

製造中

LTC3588EMSE-1#TRPBF

製造中

LTC3588IMSE-1#PBF

製造中

LTC3588IMSE-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

zoom

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

Energy Harvesting (EH) Multi-Source Demo Board

製品の詳細

DC2042A - Demo Board for:
LTC3588-1 Piezoelectric Energy Harvesting Power Supply
LTC3108 Ultralow Voltage Step-Up Converter and Power Manager
LTC3105 400mA Step-Up DC/DC Converter with Maximum Power Point Control and 250mV Start-Up
LTC3459 10V Micropower Synchronous Boost Converter in ThinSOT
LTC2935 Ultra-Low Power Supervisor with Power-Fail Output, Selectable Thresholds





reference details image

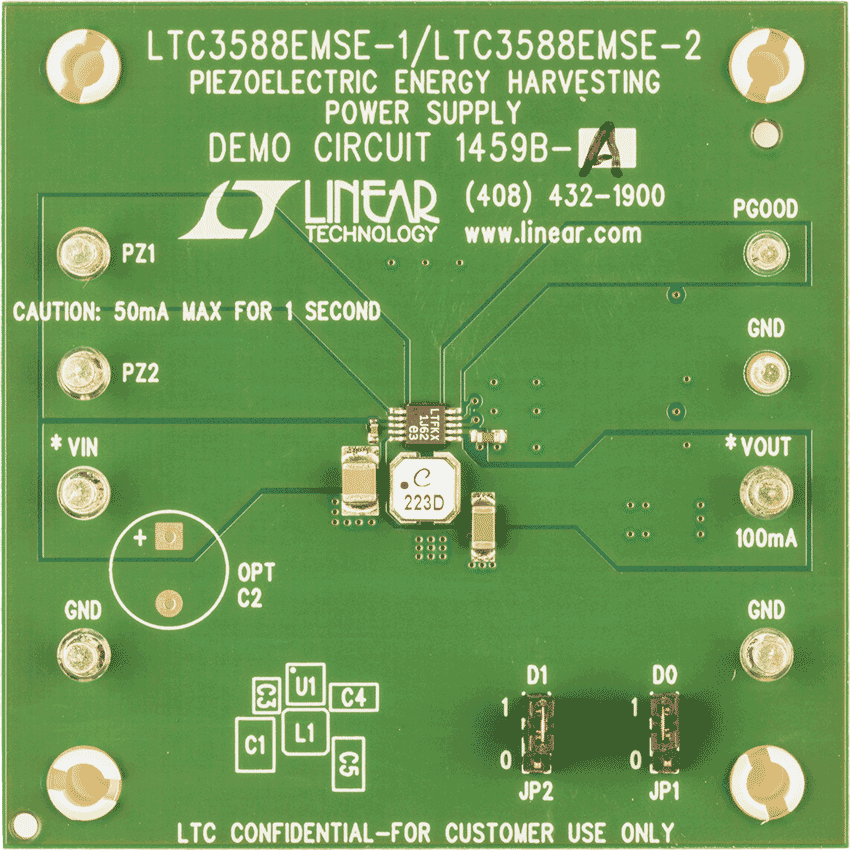

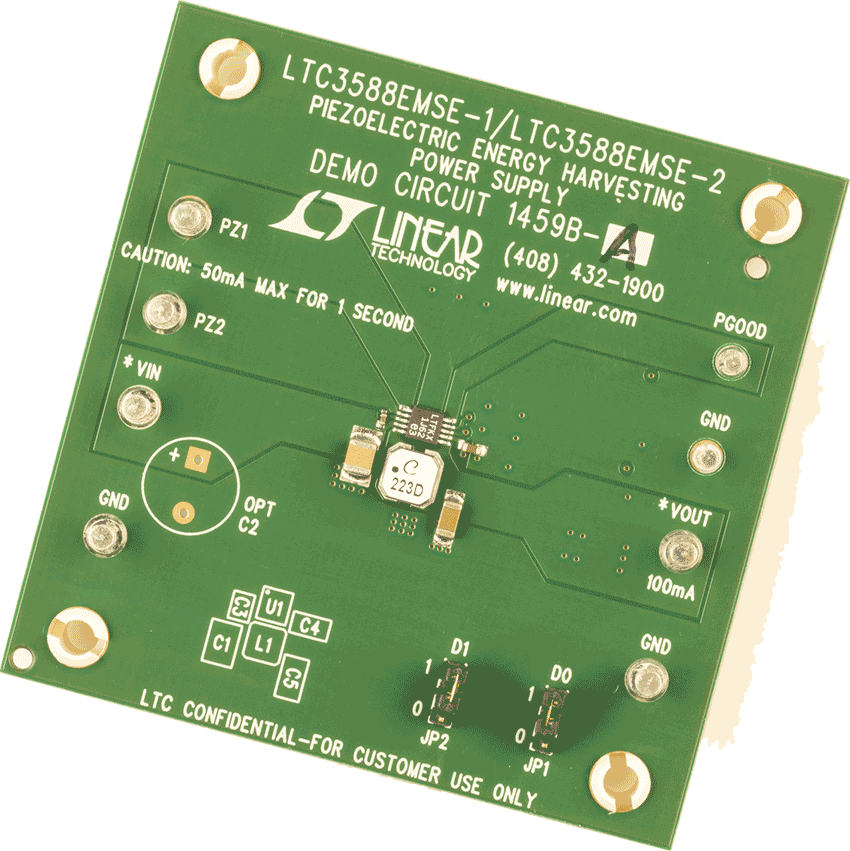

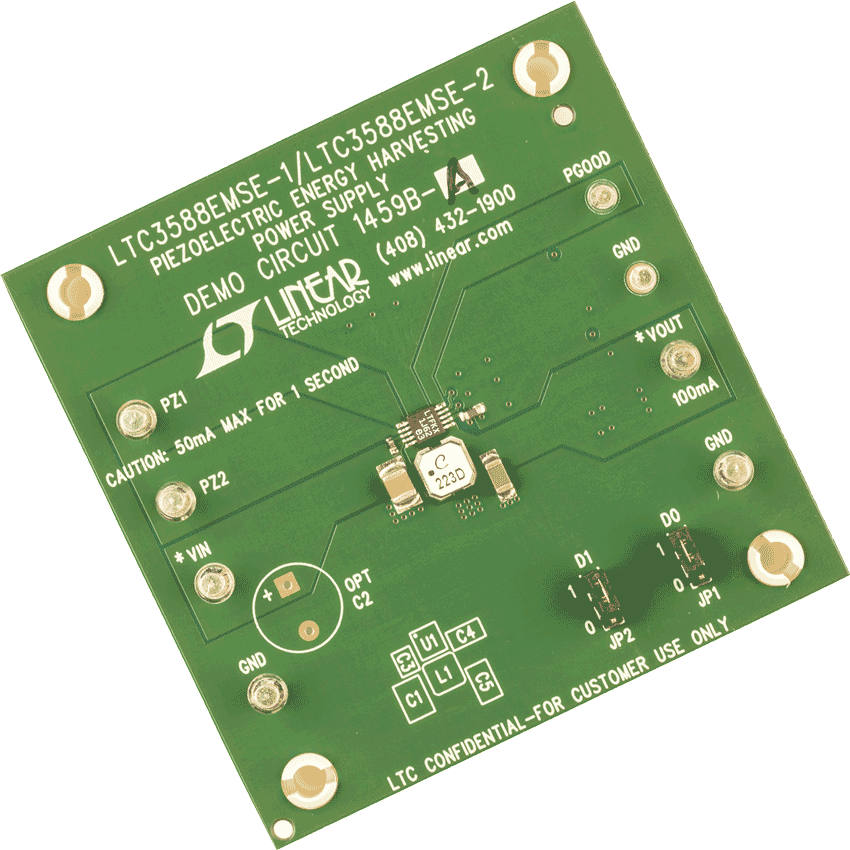

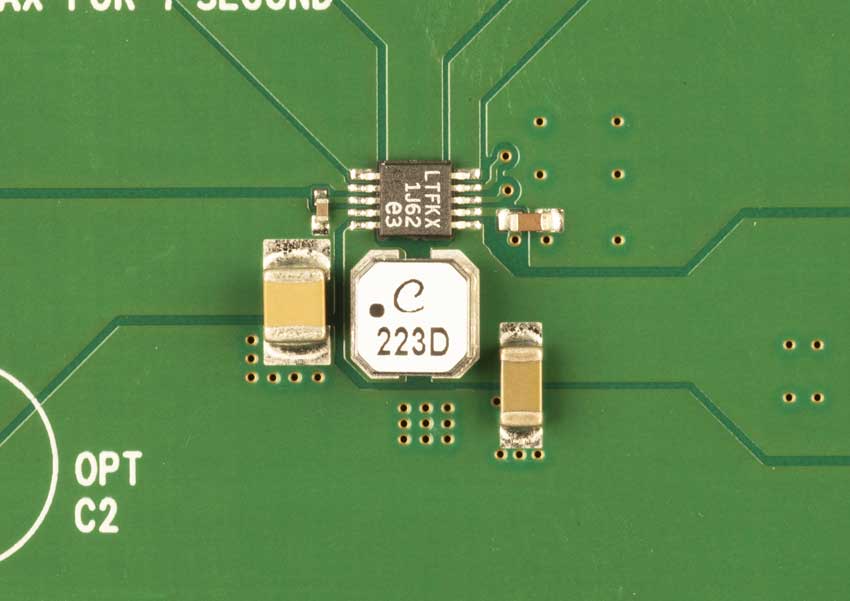

DC1459B-A

LTC3588EMSE-1 Demo Board | Piezoelectric Generator Power Supply

reference details image

DC2080A

Energy Harvesting (EH) Multi-Source Demo Board with Transducers

zoom

DC2080A

Energy Harvesting (EH) Multi-Source Demo Board with Transducers

Energy Harvesting (EH) Multi-Source Demo Board with Transducers

製品の詳細

The DC2080 is a versatile energy harvesting demo board that is capable of accepting piezoelectric, solar, 4mA to 20mA loops, thermal powered energy sources or any high impedance AC or DC source. The board contains four independent circuits consisting of the following EH ICs:


  • LTC3588-1: Piezoelectric Energy Harvesting Power Supply
  • LTC3108: Ultralow Voltage Step-Up Converter and Power Manager
  • LTC3105: Step-Up DC/DC Converter with Power Point Control and LDO Regulator
  • LTC3459: 10V Micropower Synchronous Boost Converter
  • LTC2935-2 and LTC2935-4: Ultralow Power Supervisor with Power-Fail Output Selectable Thresholds

The board is designed to connect to the Silicon Labs EFM32 Wonder Gecko Starter Kit (Part No:EFM32WG-STK3800). It also includes two energy harvester transducers (TEG and Solar) and a terminal block for connecting a high impedance AC source. In addition, many turrets are provided, making it easy to connect additional transducers to the board. The board contains multiple jumpers that allow the board to be configured in various ways. The standard build for the board has 4 jumpers installed out of the possible 12 jumpers. The board is very customizable to the end users’ needs. This compatibility makes it a perfect evaluation tool for any low power energy harvesting system. Please refer to the individual data sheets for the operation of each power management circuit. The application section of the demo manual describes the system level functionality of this board and the various ways it can be used in early design prototyping.


Click here for information on "Energy Harvesting Solution To Go"!


To Purchase "Energy Harvesting Solution To Go", click here!

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
