特長
- レギュレーション状態(無負荷)での入力消費電流(VIN = 4V):720nA
- レギュレーション状態(無負荷)での入力消費電流(VIN = 20V):820nA
- UVLO状態での入力消費電流:400nA
- 入力動作電圧範囲:2.7V~20V
- 出力電流:最大50mA
- ピンで選択可能な出力電圧:
- 1.2V、1.5V、1.8V、2.5V (LTC3388-1)
- 2.8V、3.0V、3.3V、5.0V (LTC3388-3)
- ヒステリシス方式の高効率同期整流式DC/DC 変換
- スタンバイ・モードでは降圧スイッチングをディスエーブル
- 10ピンMSEおよび3mm × 3mm DFN パッケージ

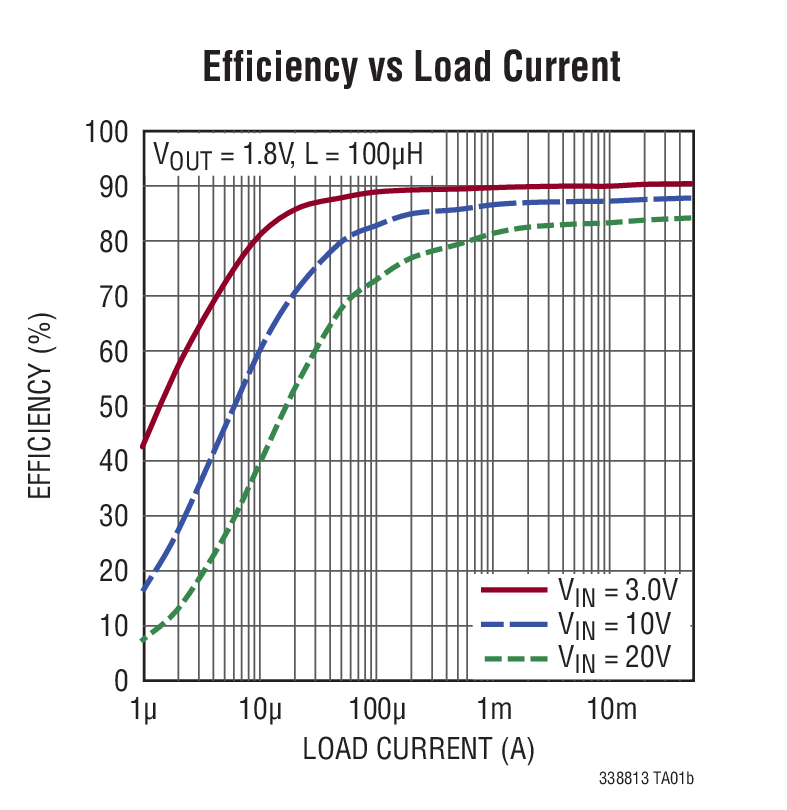

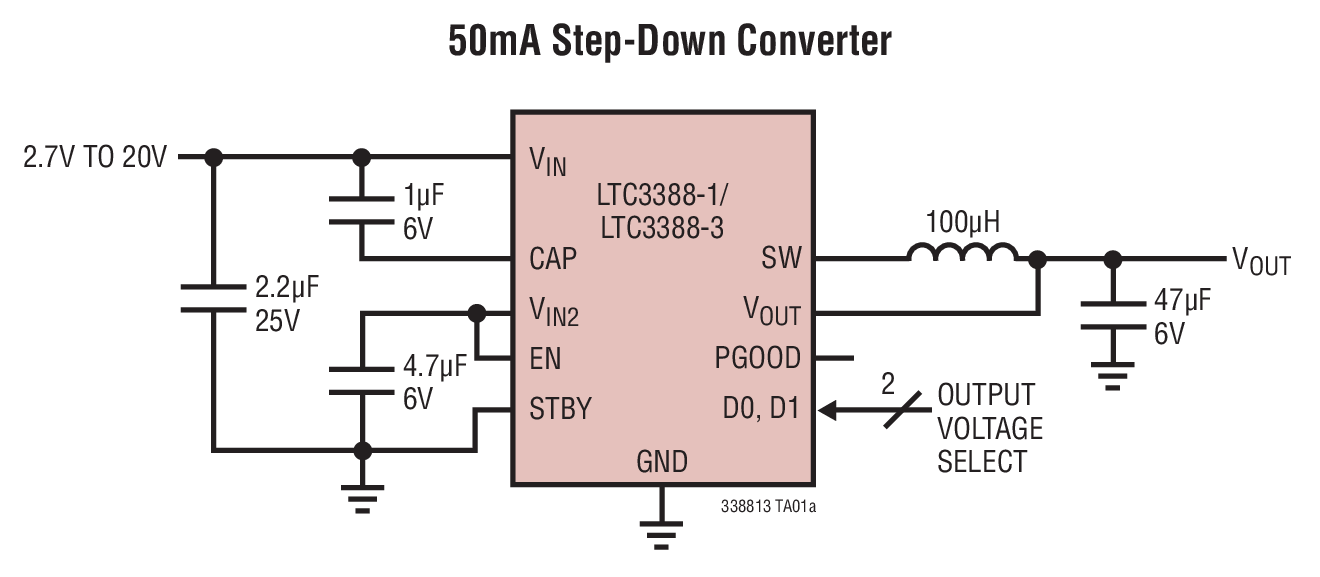

LTC3388-1/LTC3388-3は、ハイサイド・パワースイッチと同期パワースイッチを内蔵した高効率降圧DC/DCコンバータで、出力電圧のレギュレーションを維持しながら、無負荷での標準DC消費電流がわずか720nAです。
50mAの負荷電流を供給可能なLTC3388-1/LTC3388-3は、高精度の低電圧ロックアウト (UVLO)機能も搭載しており、入力電圧が2.3Vを下回ると、コンバータをディスエーブルして低消費電流状態を維持します。レギュレーション時には、LTC3388-1/LTC3388-3 はスリープ状態になり、入力と出力いずれの消費電流も最小限に抑えます。この降圧コンバータはレギュレーションを維持するために必要に応じてオン/オフします。さらにスタンバイ・モードでは、低リップルを必要とする短時間の負荷のため、出力がレギュレーション状態のままで、降圧スイッチングがディスエーブルされます。
出力電圧は1.2V、1.5V、1.8V、2.5V (LTC3388-1)と2.8V、3.0V、3.3V、5.0V (LTC3388-3) の中からピンで選択可能です。LTC3388-1/LTC3388-3 は最大20Vの入力電圧で動作可能ですが、無負荷時の消費電流は1μA未満のままです。
アプリケーション
- 携帯機器のキープアライブ電源
- 産業用制御電源
- 配電システム
- バッテリ駆動機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3388
資料
Filters
1つが該当
データシート
3
技術記事
5
HTML
HTML
HTML
HTML
ユーザ・ガイド
1
198.00K
信頼性データ
1
365.77 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 4
プレス・リリース 1
Thought Leadership Page 1

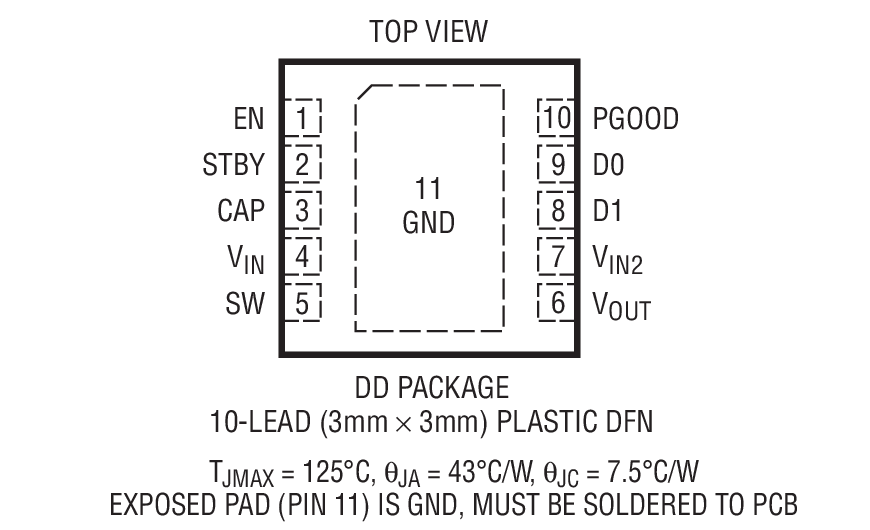

- LTC3388EDD-1#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388EDD-1#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388EDD-3#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388EDD-3#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys

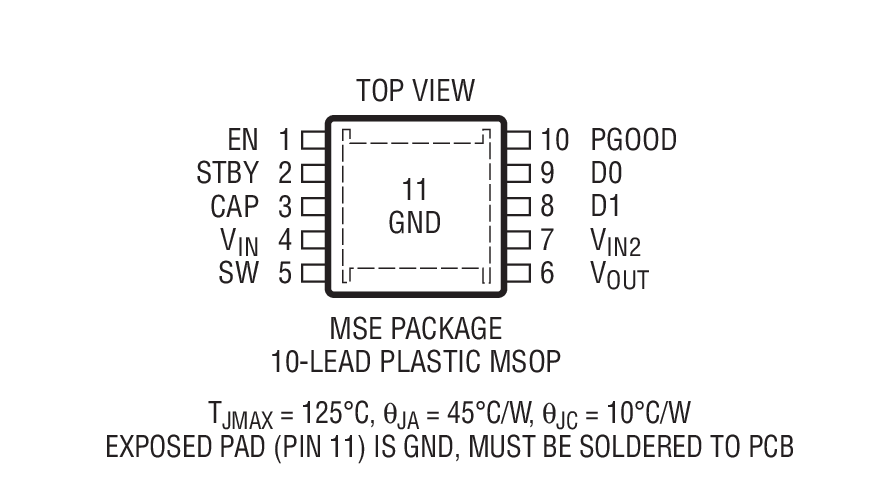

- LTC3388EMSE-1#PBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388EMSE-1#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388EMSE-3#PBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388EMSE-3#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IDD-1#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IDD-1#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IDD-3#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IDD-3#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IMSE-1#PBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IMSE-1#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IMSE-3#PBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3388IMSE-3#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3388EMSE-1#PBF
製造中
LTC3388EMSE-1#TRPBF
製造中
LTC3388EMSE-3#PBF
製造中
LTC3388EMSE-3#TRPBF
製造中
LTC3388IMSE-1#PBF
製造中
LTC3388IMSE-1#TRPBF
製造中
LTC3388IMSE-3#PBF
製造中
LTC3388IMSE-3#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3388EMSE-1#PBF
製造中
LTC3388EMSE-1#TRPBF
製造中
LTC3388EMSE-3#PBF
製造中
LTC3388EMSE-3#TRPBF
製造中
LTC3388IMSE-1#PBF
製造中
LTC3388IMSE-1#TRPBF
製造中
LTC3388IMSE-3#PBF
製造中
LTC3388IMSE-3#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ1 |
||||
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
|||
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
評価用キット 2
DC1658A-B
LTC3388EMSE-3 Demo Board | 2.8V ≤ VIN ≤ 20V, VOUT = 2.8V to 5V @ 50mA
製品の詳細

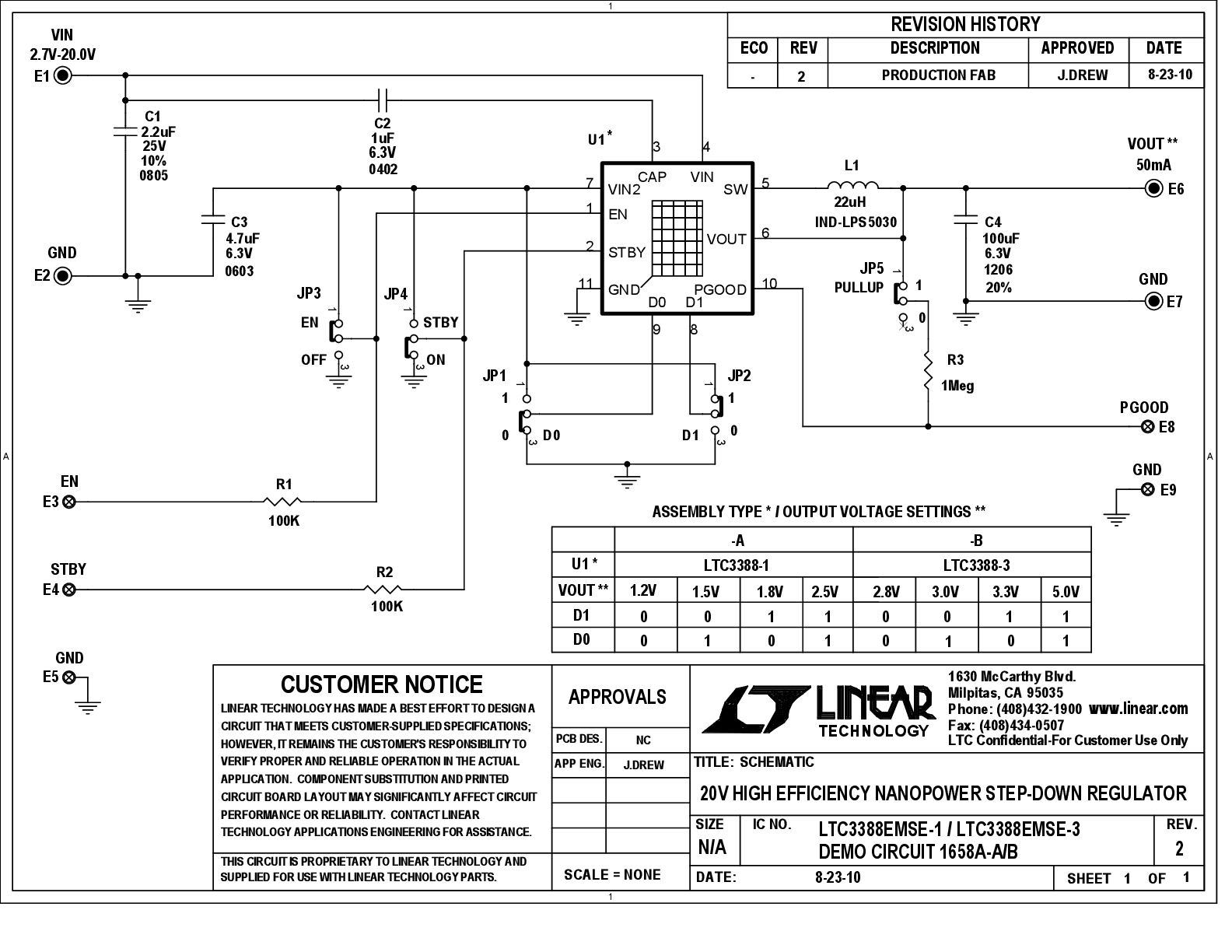

Demonstration Circuit DC1658A is a 20V High Efficiency Nanopower Step-Down Regulator featuring the LTC3388-1/ LTC3388-3. The LTC3388 is an ultralow quiescent current power supply designed to regulate the output voltage by means of a nanopower high efficiency synchronous buck regulator. The input current is only 720nA typical at no load while maintaining output voltage regulation, capable of supplying 50mA of load current. The LTC3388-1/ LTC3388-3 also in-corporates an accurate undervoltage lockout feature to disable the converter and maintain a low quiescent current state when the input voltage falls below 2.3V. In regulation, the LTC3388-1/LTC3388-3 enter a sleep state in which both input and output quiescent currents are minimal. The buck converter turns on and off as needed to maintain regulation. An additional standby mode disables the buck switching while the output is in regulation for short duration loads requiring low ripple.
