LTC3871: 双方向PolyPhase同期整流式降圧/昇圧コントローラ データシート11/21/2016
製品概要
機能と利点
- 独自のアーキテクチャにより、入力電圧、出力電圧、または出力電流の動的なレギュレーションが可能
- VHIGHの電圧：最大100V
- VLOWの電圧：最大30V
- 同期整流動作：最大97%の効率
- 独自の先進の電流モード制御
- 全温度範囲での電圧レギュレーション精度：±1%
- プログラム可能な高精度の出力電流モニタおよびレギュレーション、降圧動作と昇圧動作の両方が対象
- 選択可能な降圧および昇圧電流検出制限
- プログラム可能なDRVCC/EXTVCCによる効率の最適化
- プログラム可能なVHIGHのUVしきい値およびOVしきい値
- プログラム可能なVLOWのOVしきい値
- 位相同期可能な周波数：60kHz ～460kHz
- マルチフェーズ/マルチデバイス動作：最大12 相
- 選択可能なCCM/DCMモード
- 熱特性が改善された48ピンLQFPパッケージ
製品概要
LTC3871/LTC3871-1は、高性能の双方向降圧/ 昇圧スイッチング･レギュレータ・コントローラで、要求に応じて降圧モードまたは昇圧モードで動作します。このデバイスは、制御信号に応じてVHIGHからVLOWへの降圧モードおよびVLOWからVHIGHへの昇圧モードで動作するので、48V/12Vの自動車用デュアル・バッテリ・システムに最適です。高精度の電流プログラミング・ループにより、両方向に供給可能な最大電流が安定化されます。LTC3871/LTC3871-1では、一方のバッテリからもう一方のバッテリへ電力を移し変えることにより、2つのバッテリが同時に電力を負荷に供給することができます。
このデバイス独自の固定周波数電流モード・アーキテクチャにより、信号対ノイズ比が高く、位相間で電流がよく揃っています。その他の機能としては、不連続または連続動作モード、OV/UVモニタ、降圧動作と昇圧動作で独立したループ補償、高精度の出力電流モニタ、および過電流保護などがあります。LTC3871とLTC3871-1とでは、電流制限フォールドバック特性が異なります。
アプリケーション
- 自動車用48V/12Vデュアル・バッテリ・システム
- バックアップ電源システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

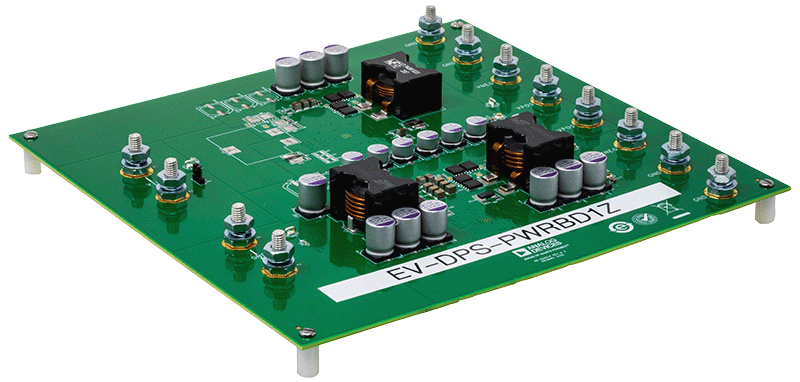

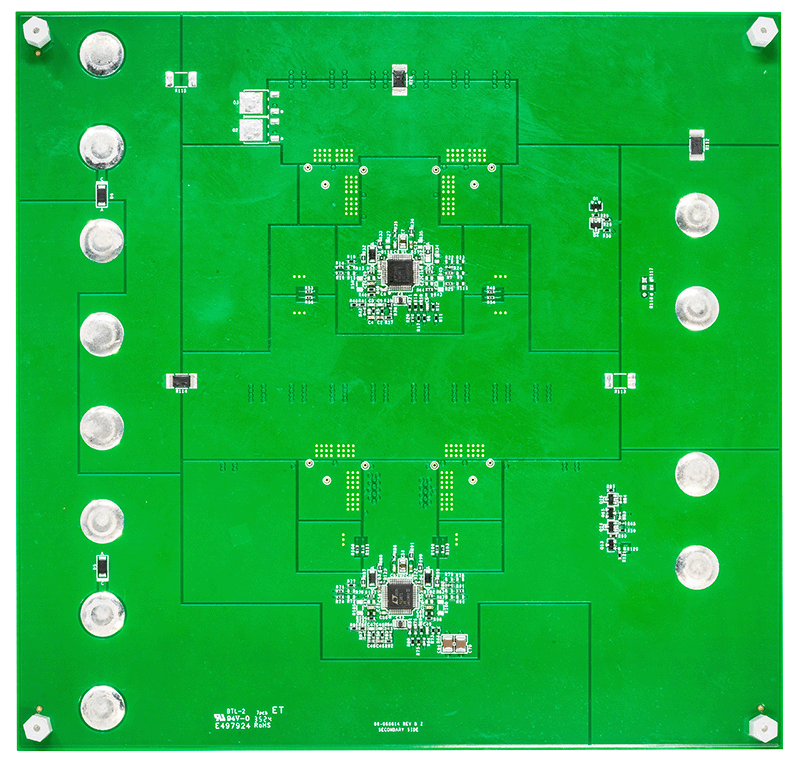

評価キット (2)
参考資料
-
R526 Reliability Data3/26/2018
-

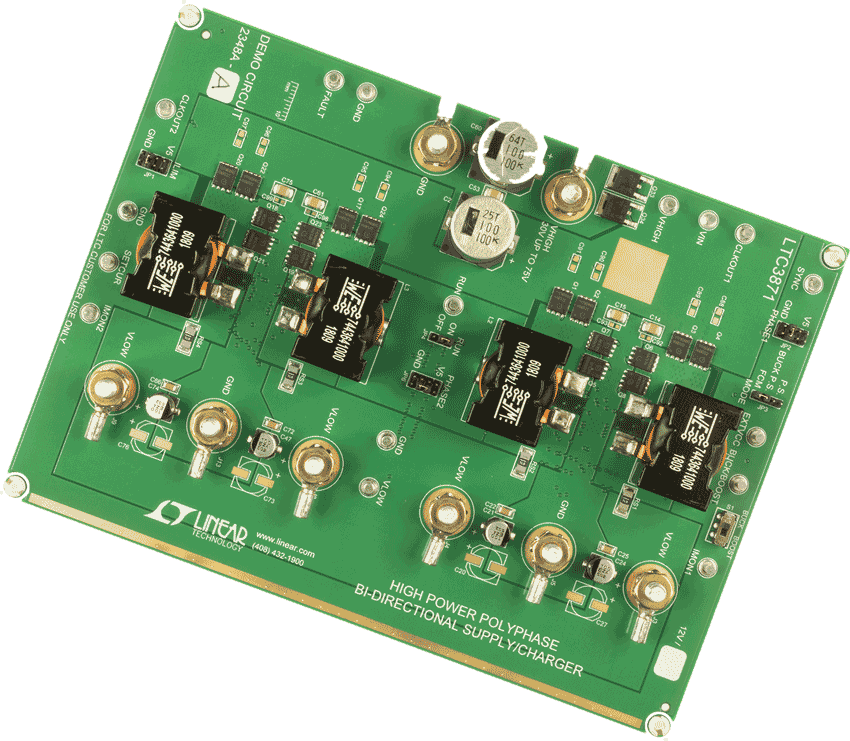

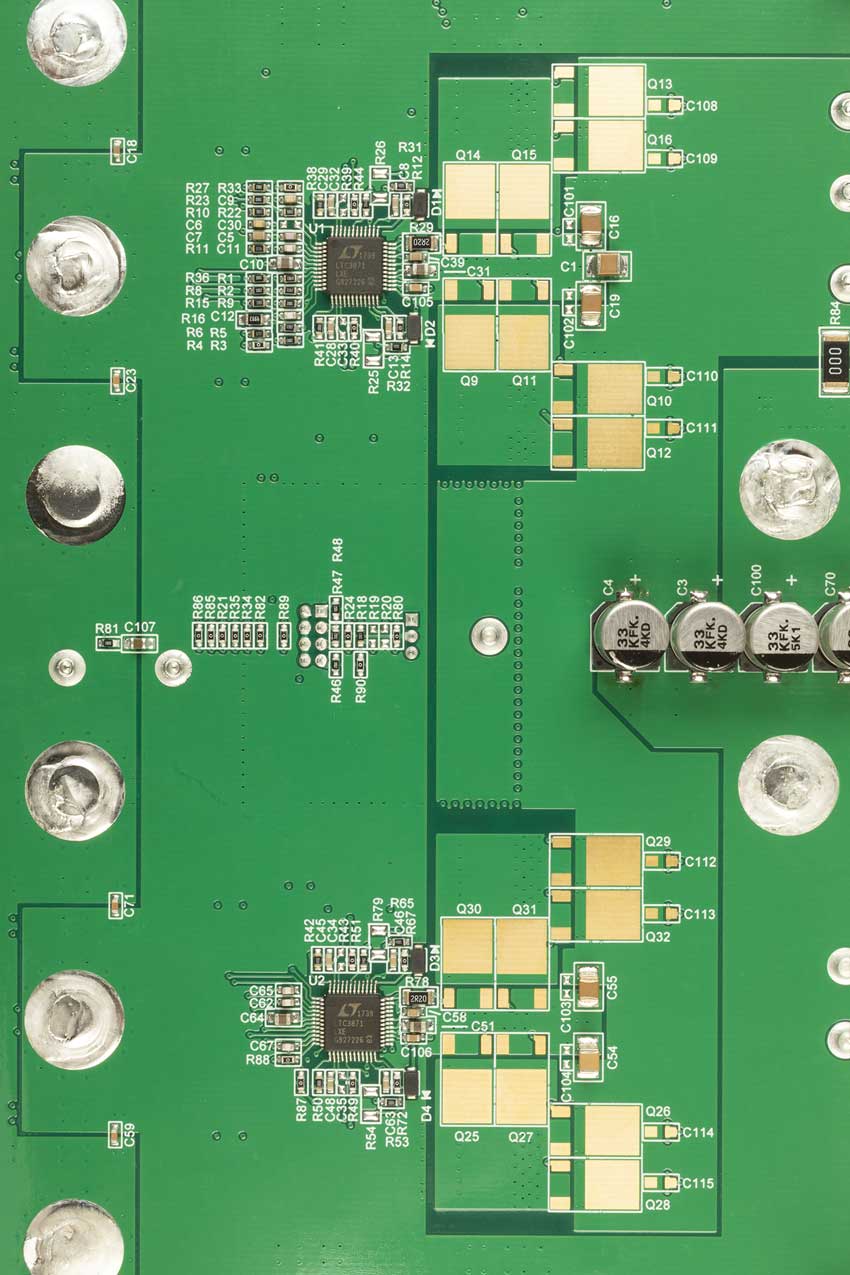

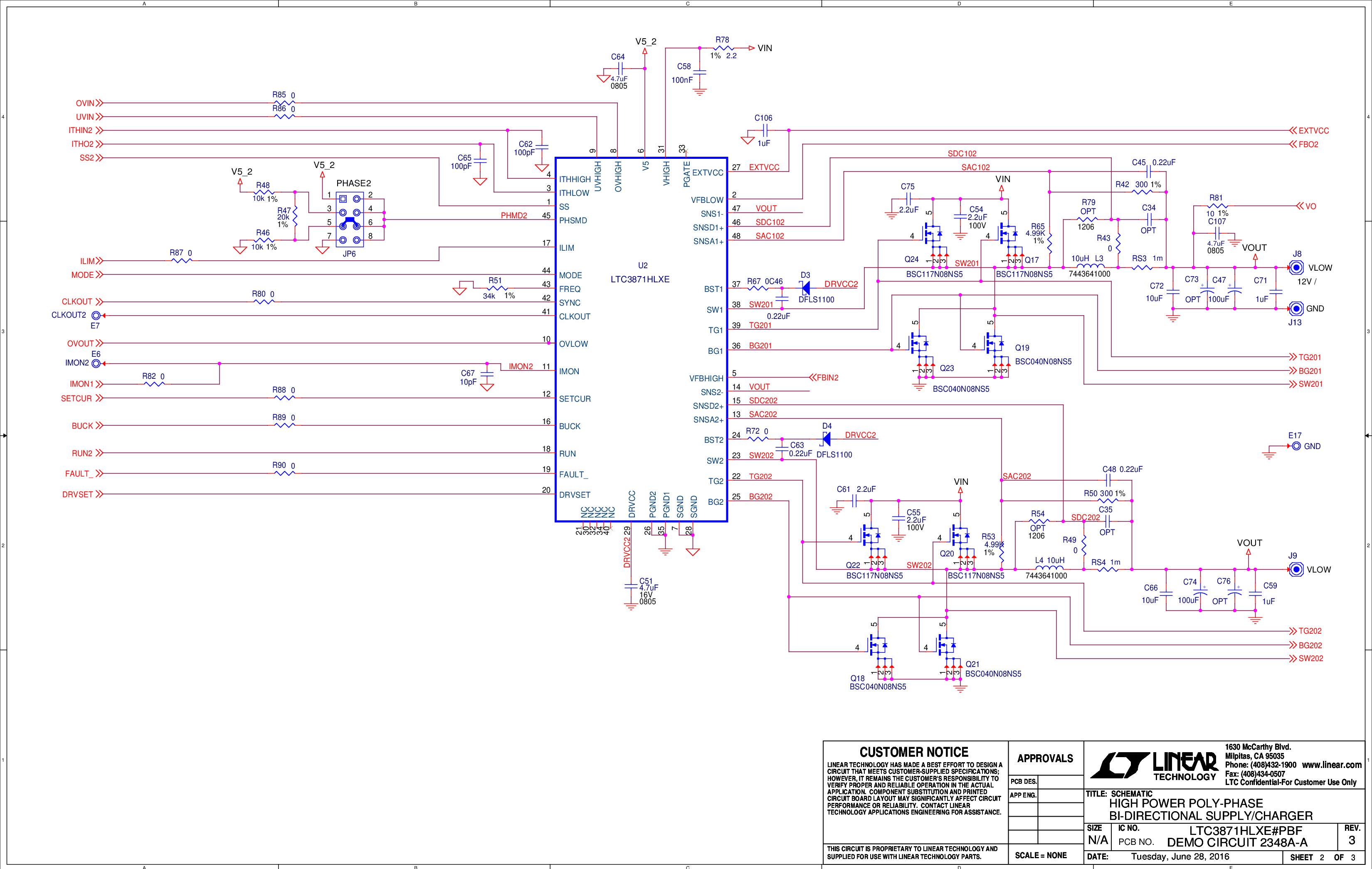

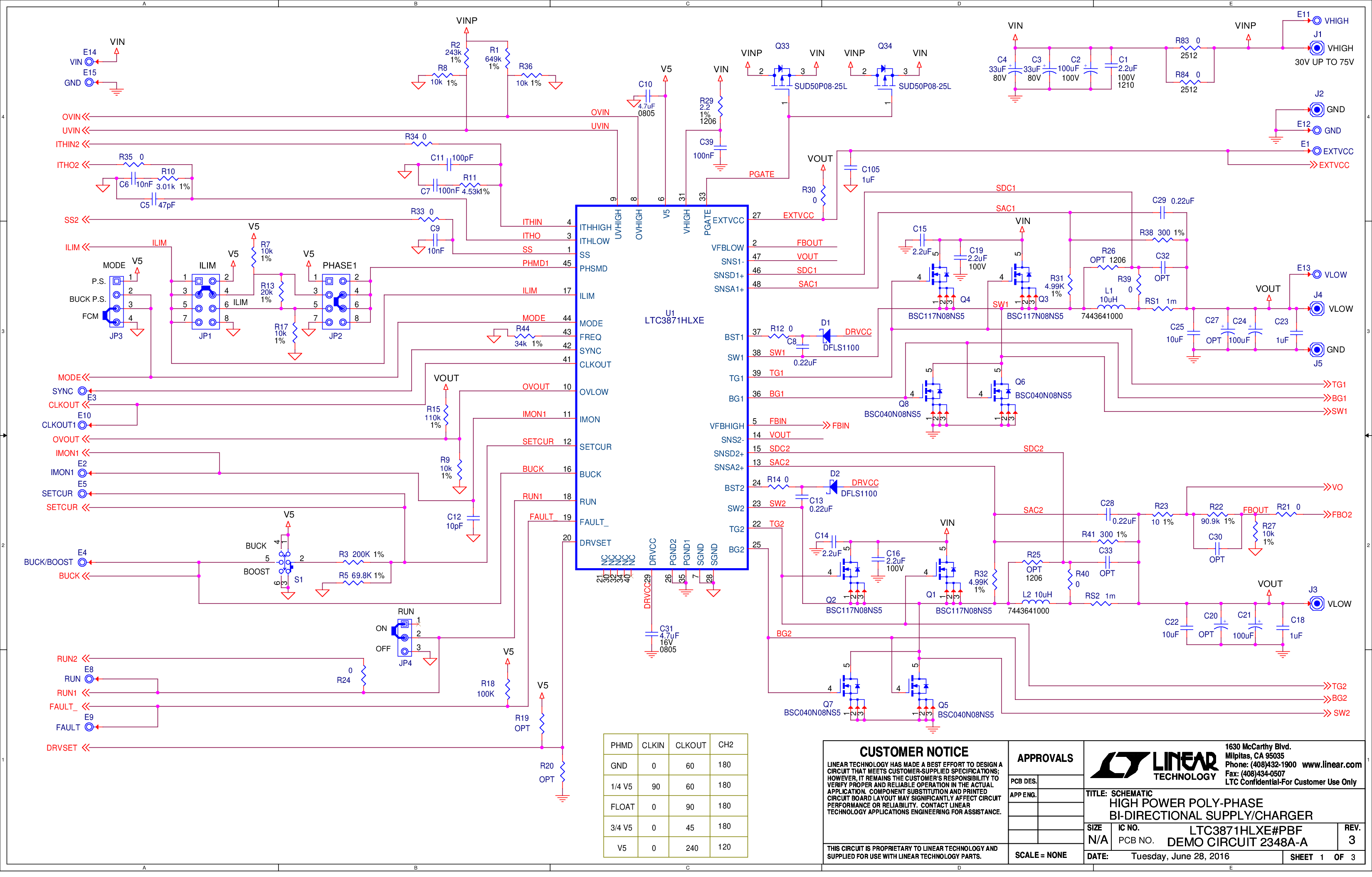

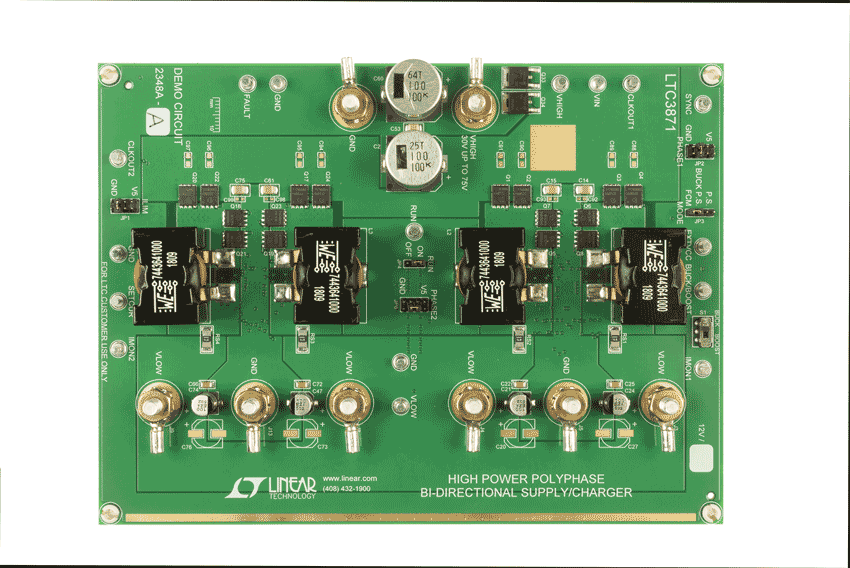

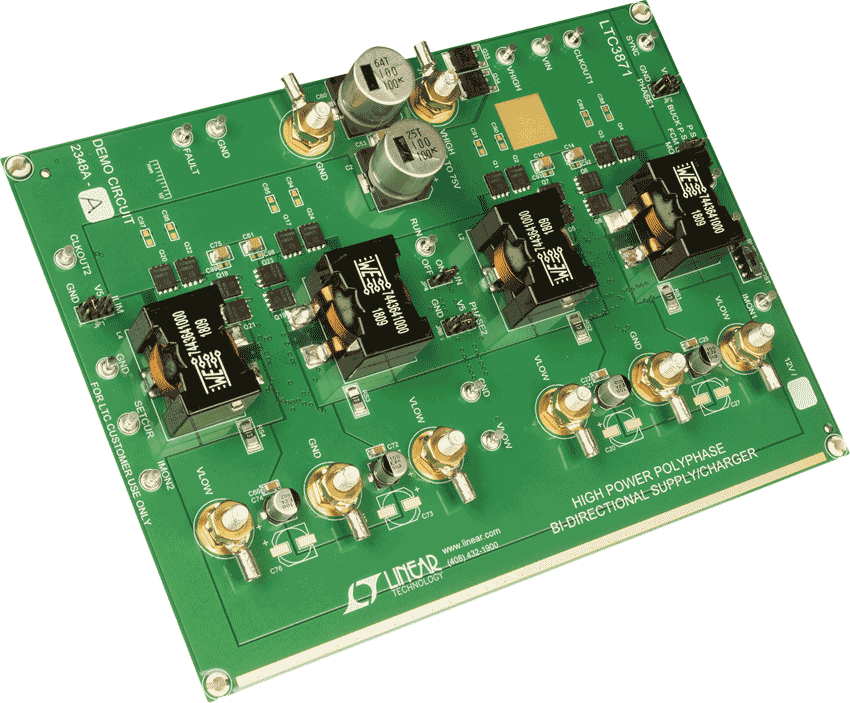

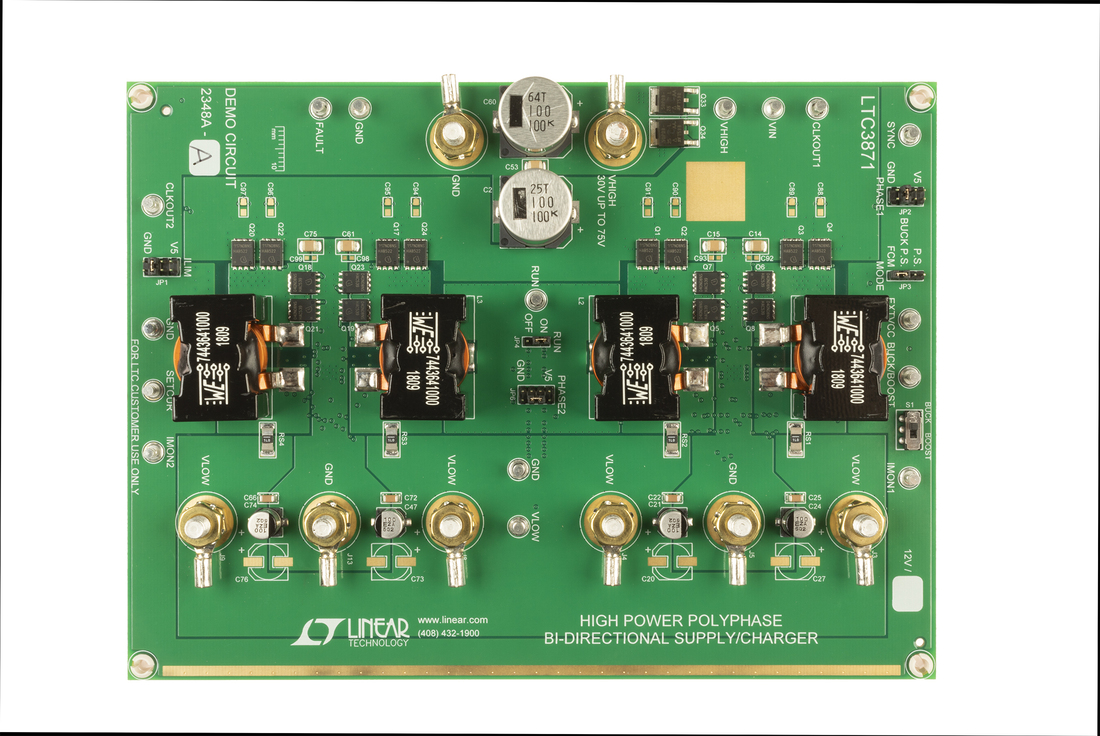

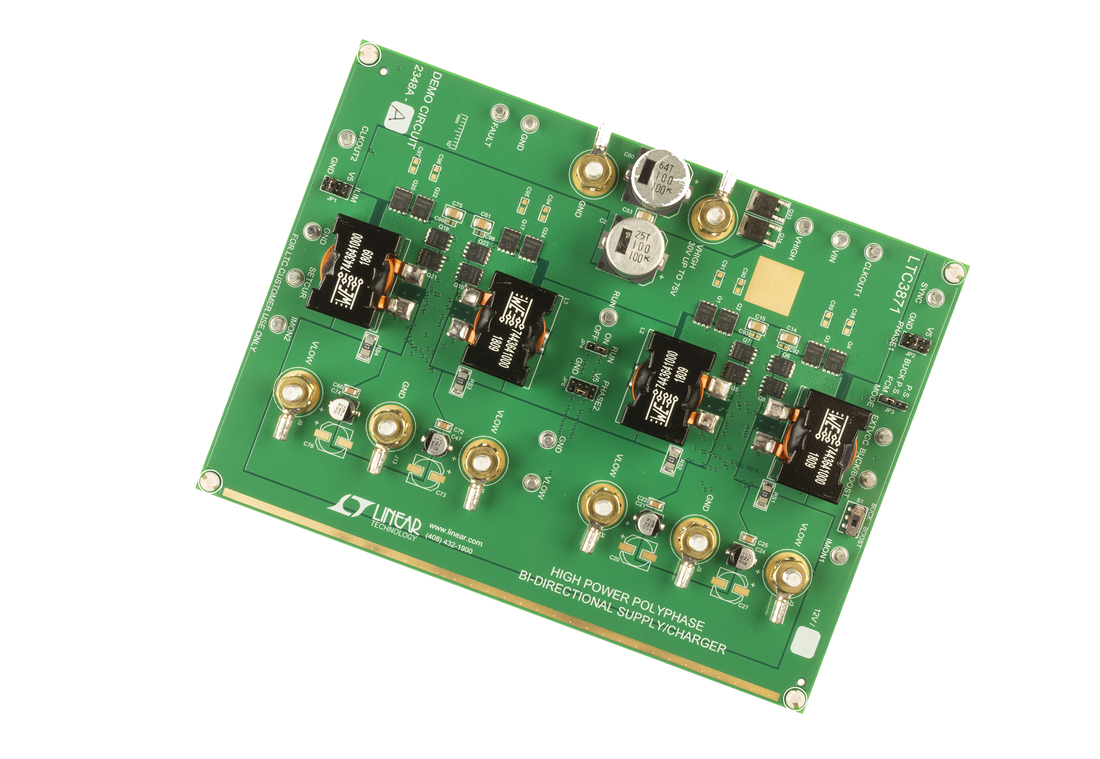

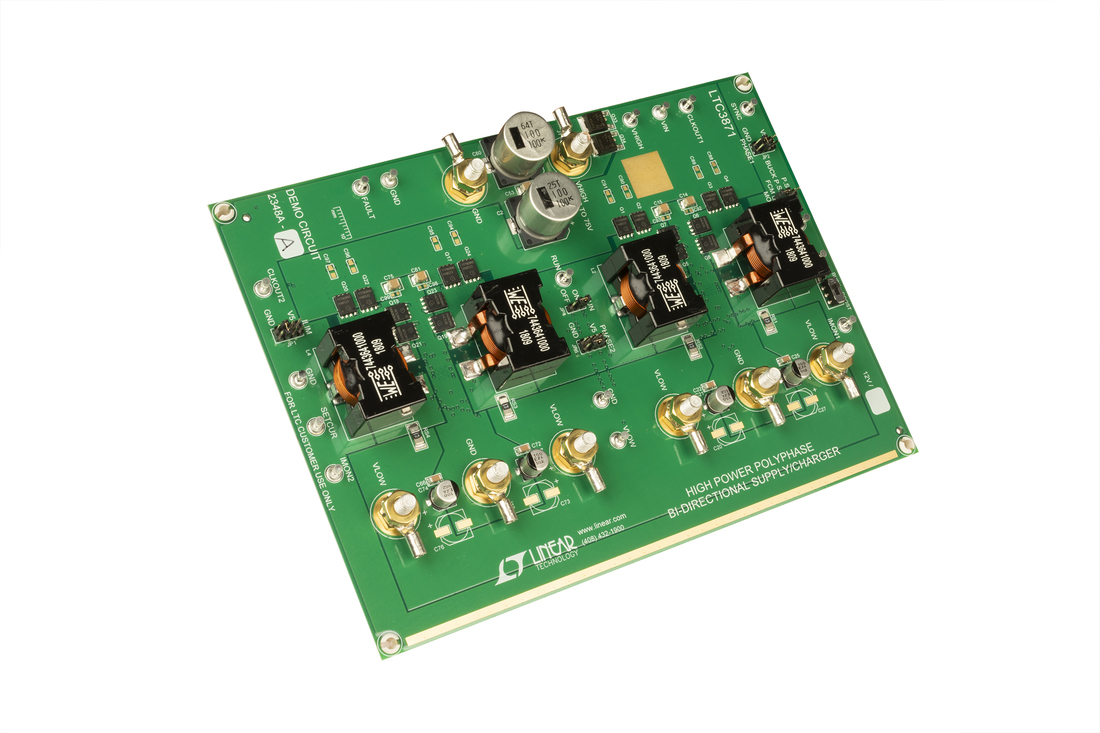

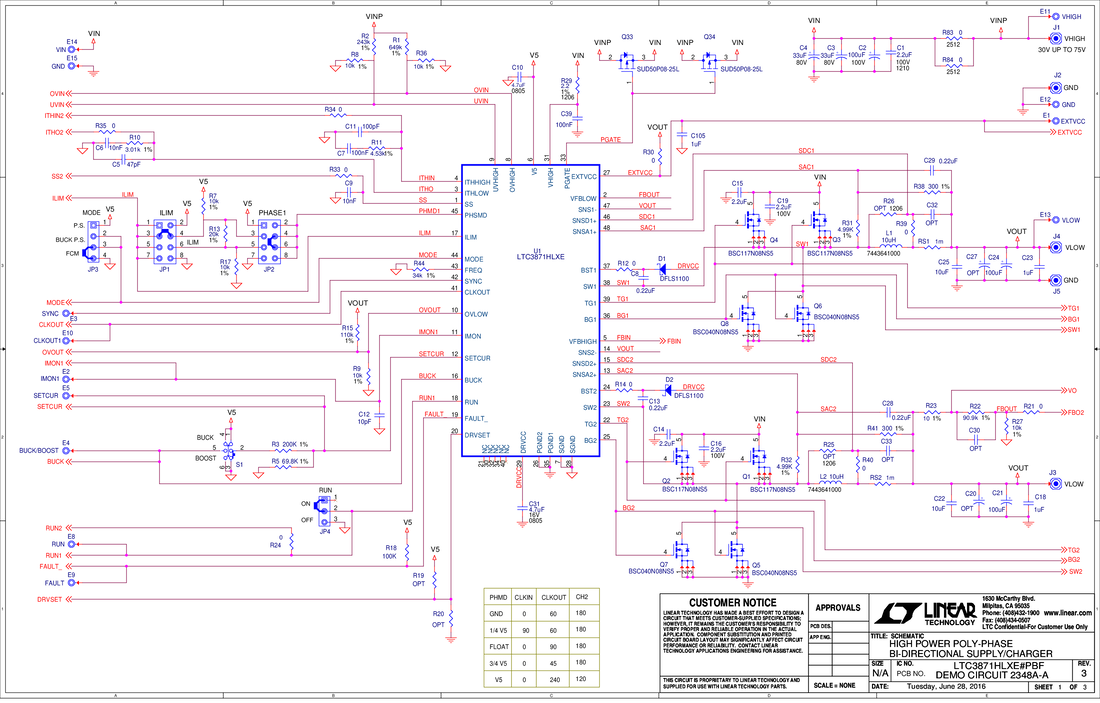

DC2348A - Demo Manual9/1/2016
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
-
電流のソース／シンクが可能な正負電源の構成方法、ATEアプリケーションに最適1/16/2023 アナログ・ダイアログ
-

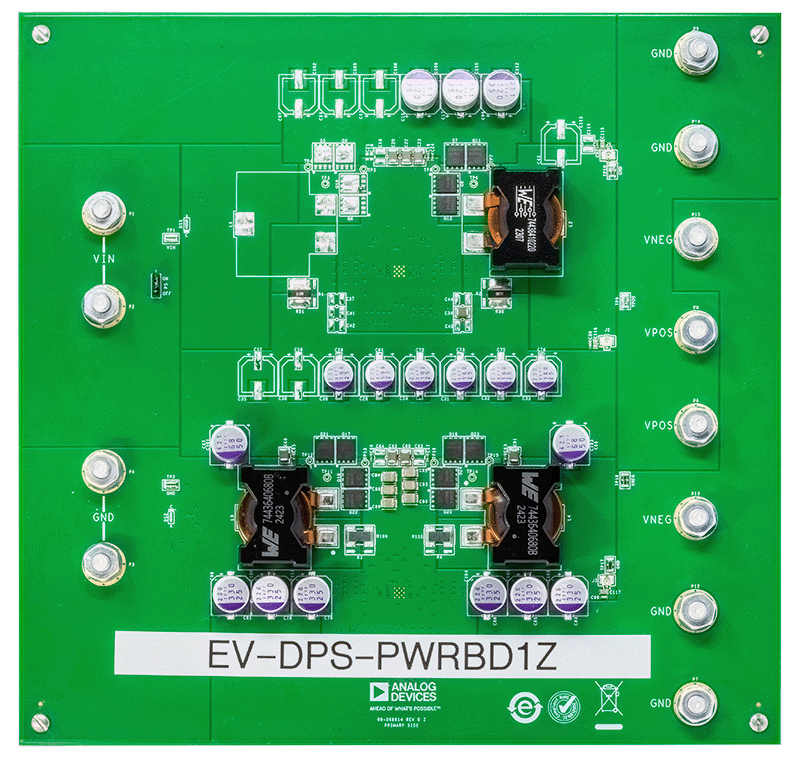

バイポーラ双方向DC-DC電源が5V～24V入力の電流をソース／シンク4/1/2020
-
Sensor, Power Management, and Bus Solutions as Drivers of Global Megatrends2/1/2019 Thought Leadership
-
48V/12V Dual Battery Automotive Systems Require Bi-Directional DC/DC Controllers for Optimum Performance10/12/2016
-
100V、双方向、マルチフェーズ、同期整流式降圧または昇圧コントローラ10/15/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3871
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3871
LTC3871(BOOST)
おすすめ製品
LTC3871 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3871ELXE#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871ELXE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871ELXE-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871HLXE#3ZZPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871HLXE#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871HLXE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871ILXE#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871ILXE-1#3OZPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871ILXE-1#3ZZPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
| LTC3871ILXE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm w/ EP) | |
