製品概要

機能と利点

  • LT8740 DPS評価用ボードに完全対応した電源ボード
  • IOUT(MAX) = レールごとに20A（定常状態）、22A（ピーク）
  • 複数のテスト・ポイントにより、すべての重要なノードおよびピンに簡単にアクセス可能
  • 同期整流動作：ユーザ・ガイドの「効率曲線」を参照
  • ソース-シンクの機能手順

製品概要

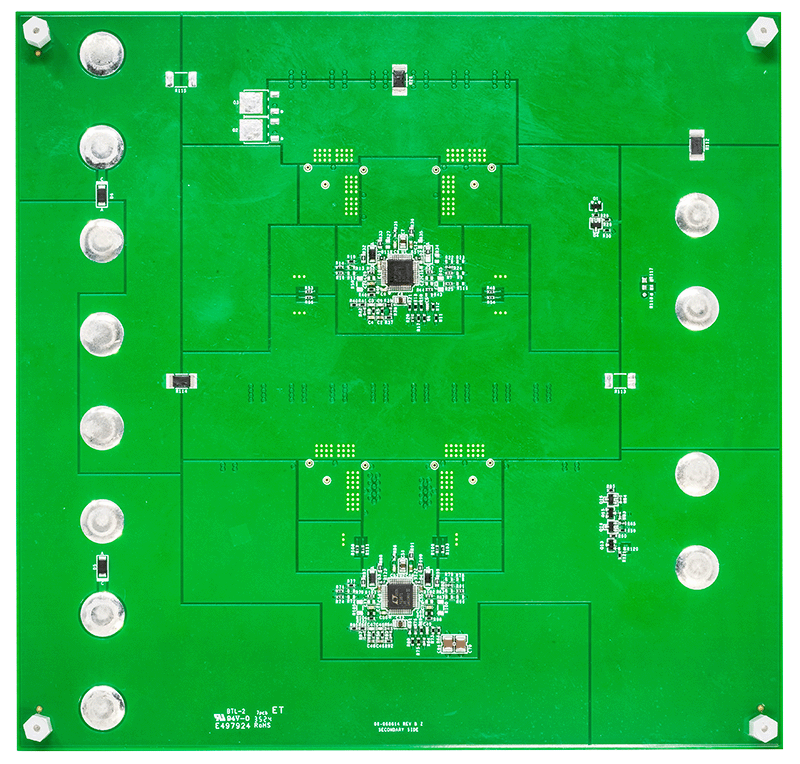

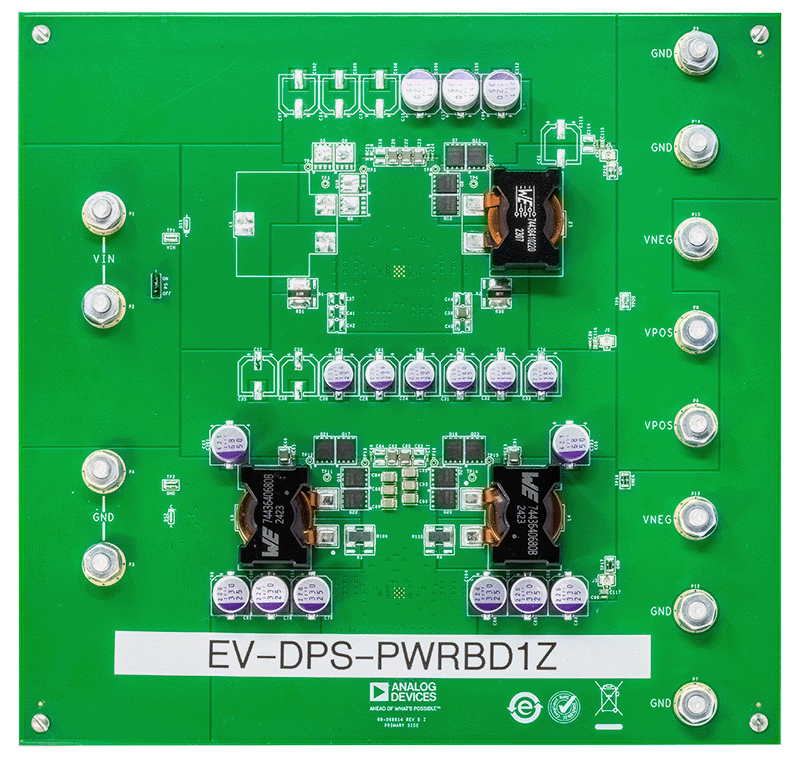

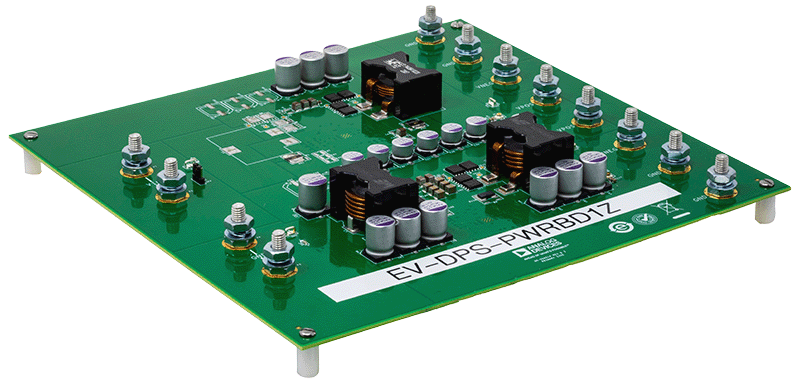

20A LTC3871 電源ボードは、LT8740 デバイス電源（DPS）評価用ボード用の電源アタッチメントです。各電源ボードには、正出力電圧（VPOS）と負出力電圧（VNEG）の2つの出力電圧レールがあり、電圧レベルはバージョンによって異なります。各レールは20Aの電流を供給できます。

注：電源ボードは、一度に1つの電圧レールにのみ20Aを供給でき、両方の電圧レールが20Aを供給する状態で同時に評価されることはありません。3種類のバージョンとその電気仕様については、ユーザ・ガイドの表1を参照してください。
