製品概要
機能と利点
- DDRメモリ終端向けの高電力スイッチング・レギュレータ・コントローラ
- VOUTがVINまたは外部VREFの1/2をトラッキング
- 電流センス抵抗が不要
- 低い入力電源電圧範囲：3V～8V
- 最大デューティサイクル：全温度範囲で > 91%
- すべてNチャネルの外付けMOSFETをドライブ
- 高効率：95%以上が可能
- プログラム可能な固定周波数動作：
- 100kHz～500kHz
- 外部クロックに同期可能
- ソフトスタート機能
- 低いシャットダウン電流： < 10μA
- 熱保護機能
- 16ピン細型SSOPパッケージで供給
製品概要
LTC3831は、 DDRメモリ終端向けに設計された高電力、高効率のスイッチング・レギュレータ・コントローラです。このデバイスは外部の電源またはリファレンス電圧の1/2に等しい出力電圧を生成します。LTC3831はNチャネルMOSFETによる同期整流式スイッチング・アーキテクチャを採用しています。さらに、上側Nチャネル FETのドレイン・ソース間抵抗を流れる出力電流を検知し、電流センス抵抗なしで可変電流制限を行います。
LTC3831は3Vという低い入力電源電圧、91%以上の最大デューティサイクルで動作します。このデバイスは固定周波数PWM発振器を内蔵しているので、出力リップルを低減できます。200kHzの自走クロック周波数は、100kHz から500kHz以上までの範囲で外部調整することも、外部信号への同期も可能です。LTC3831の消費電流は、シャットダウン・モードでは10μA以下まで低減されます。
| Feedback Voltage |
Accuracy Over Temp |
|
| LTC3831 | 1.25V | 1.5% |
| LTC3831-1 | 0.75V | 1.6% |
アプリケーション
- DDR SDRAM終端
- SSTL_2インターフェイス
- SSTL_3インターフェイス
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R320 Reliability Data3/23/2018
-

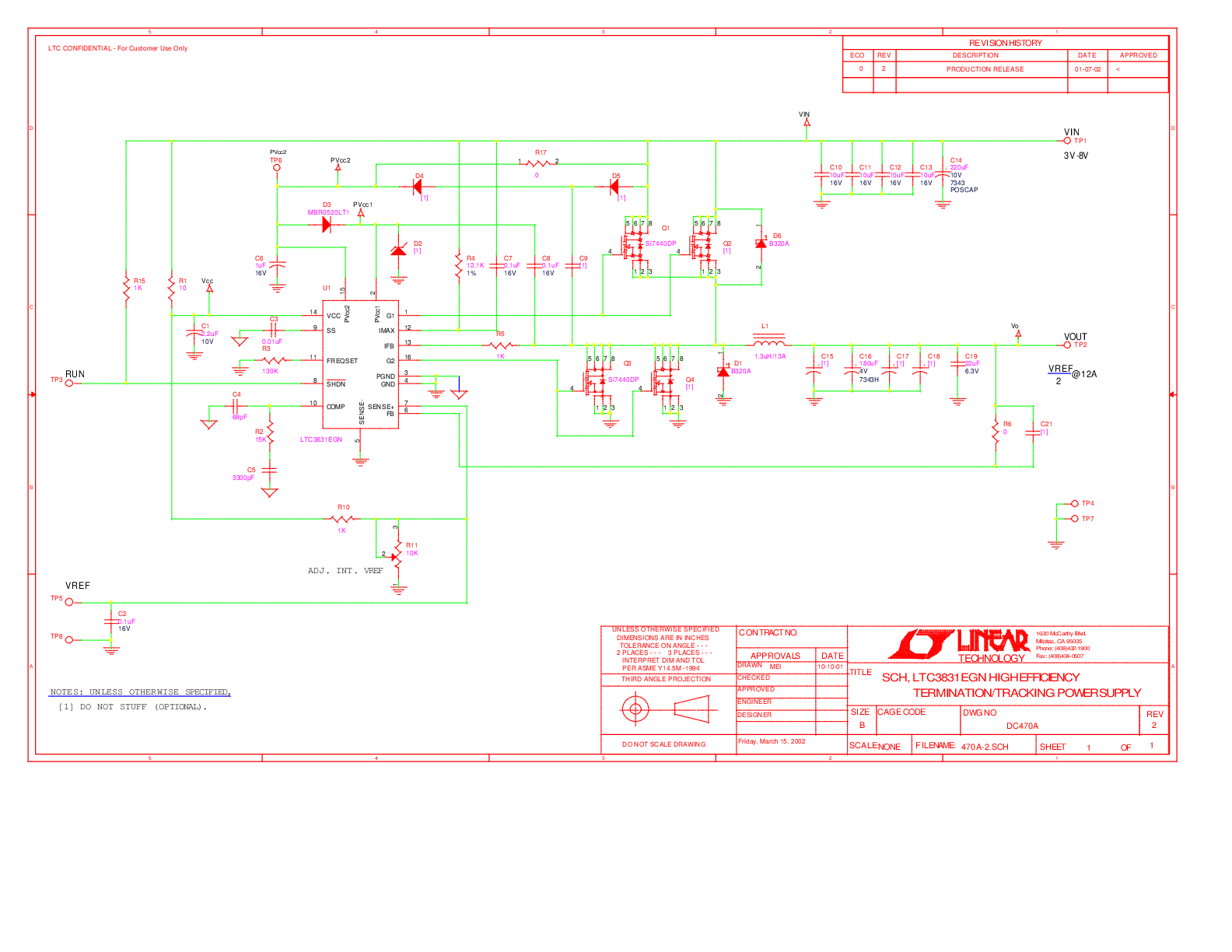

DC470A - Demo Manual9/24/2009
-
