LTC3831-1

DDRメモリ終端向け高電力同期整流式スイッチング・レギュレータ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.84
特長
  • 0.4Vの低VOUT
  • DDRメモリ終端向けの高電力スイッチング・レギュレータ・コントローラ
  • VOUTがVINまたは外部VREFの1/2をトラッキング
  • 電流センス抵抗が不要
  • 低いVCC電源電圧:3V~8V
  • 最大デューティ・サイクル:全温度範囲で91%以上
  • すべてのNチャネル外付けMOSFETをドライブ

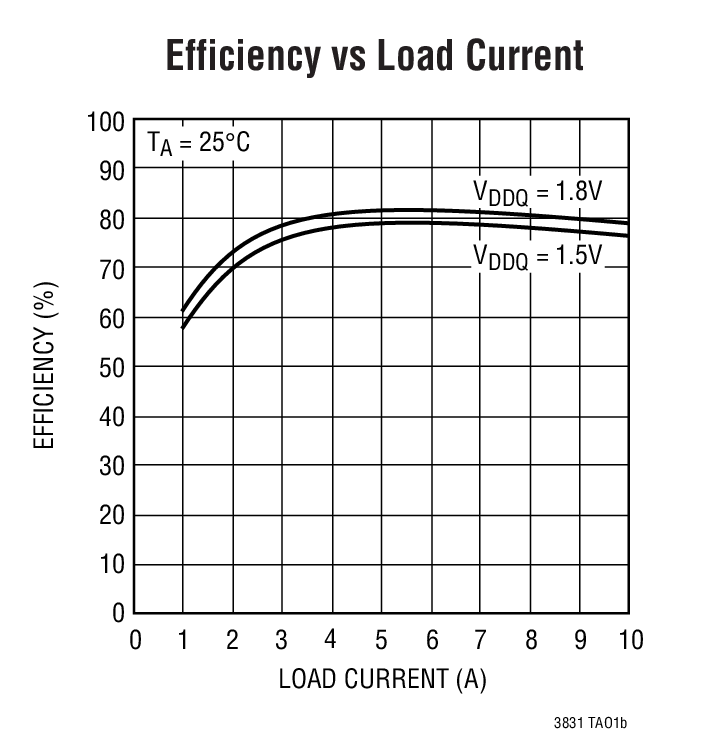

  • 高効率:最大95%
  • プログラム可能な固定周波数動作:100kHz~500kHz
  • 外部クロックに同期可能
  • プログラム可能なソフトスタート機能
  • 低いシャットダウン電流: < 10μA
  • 熱保護機能

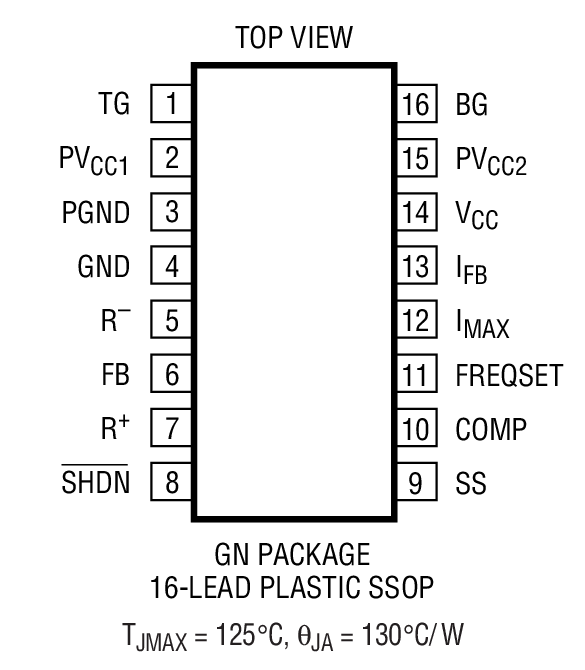

  • 16ピン細型SSOPパッケージで供給
製品概要
show more Icon

LTC3831-1は、 DDRメモリ終端向けに設計された高電力、高効率のスイッチング・レギュレータ・コントローラです。このデバイスは外部の電源またはリファレンス電圧の1/2に等しい出力電圧を生成します。LTC3831-1はN チャネルMOSFETによる同期整流式スイッチング・アーキテクチャを採用しています。さらに、上側Nチャネル FETのドレイン・ソース間抵抗を流れる出力電流を検知し、電流センス抵抗なしで可変電流制限を行います。

LTC3831-1は3Vという低い入力電源電圧、91%以上の最大デューティ・サイクルで動作します。このデバイスは固定周波数PWM発振器を内蔵しているので、出力リップルを低減できます。300kHzの自走クロック周波数は、100kHzから500kHz以上までの範囲で外部調整することも、外部信号への同期も可能です。LTC3831-1の消費電流は、シャットダウン・モードでは10μA以下まで低減されます。

Feedback Voltage Accuracy Over Temp
LTC3831 1.25V 1.5%
LTC3831-1 0.75V 1.6%


アプリケーション

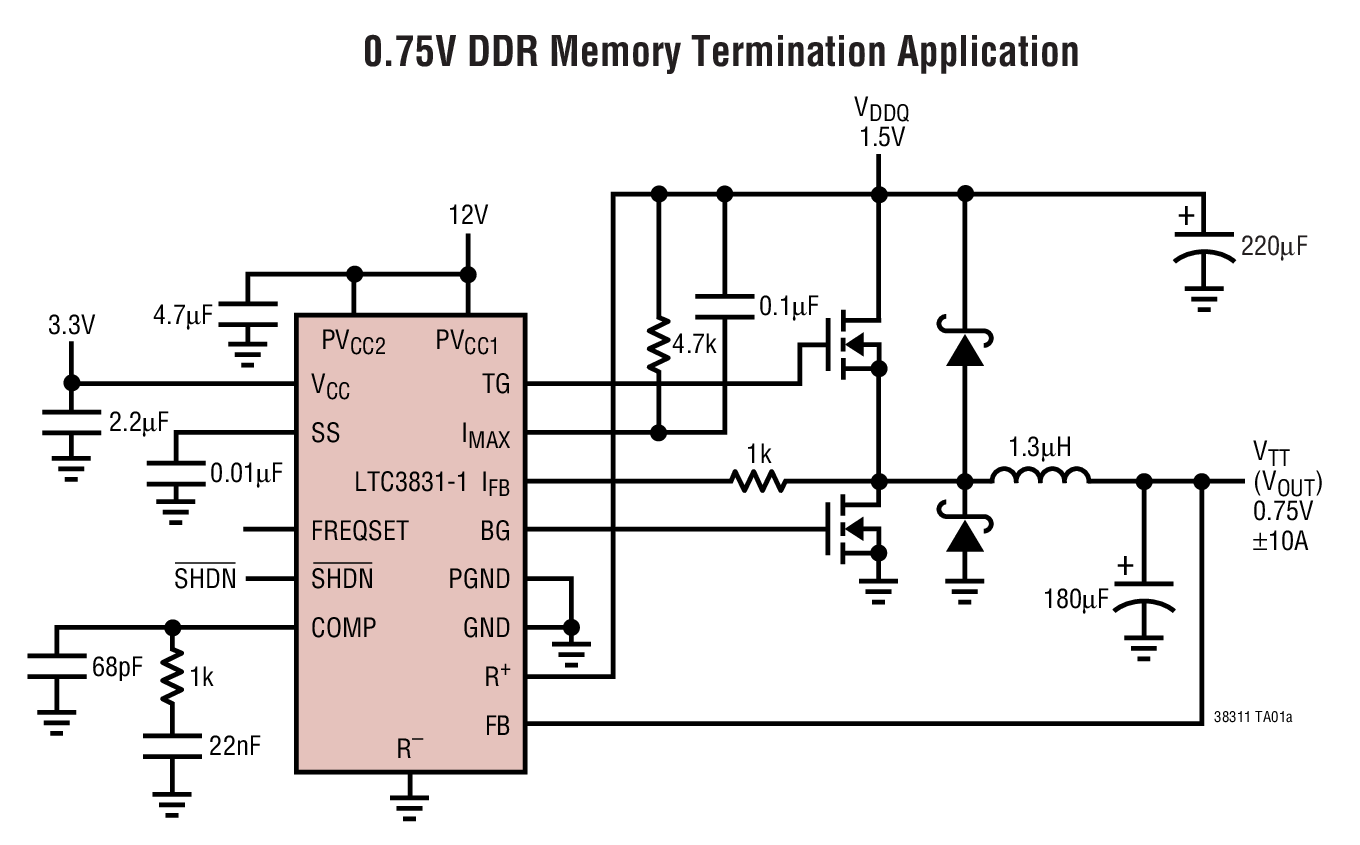

  • DDR SDRAM終端
  • SSTL_2、SSTL_3インターフェイス
  • HSTLインターフェイス
