製品概要

機能と利点

  • 外付け部品によってだけ制限されるVINとVOUT
  • 調整可能なスロープ補償
  • 自動再起動機能付きの調節可能な過電流保護
  • 1個の外部抵抗で調節可能な動作周波数(70kHz~700kHz)
  • 外部クロックに同期可能
  • ±1.5%のリファレンス精
  • 電流モード動作による優れた入力過渡応答および負荷過渡応答
  • 精密スレッショルドと調節可能なヒステリシスをもったRUNピン
  • 個の外部コンデンサでプログラム可能なソフト・スタート
  • 低消費電流:360μA

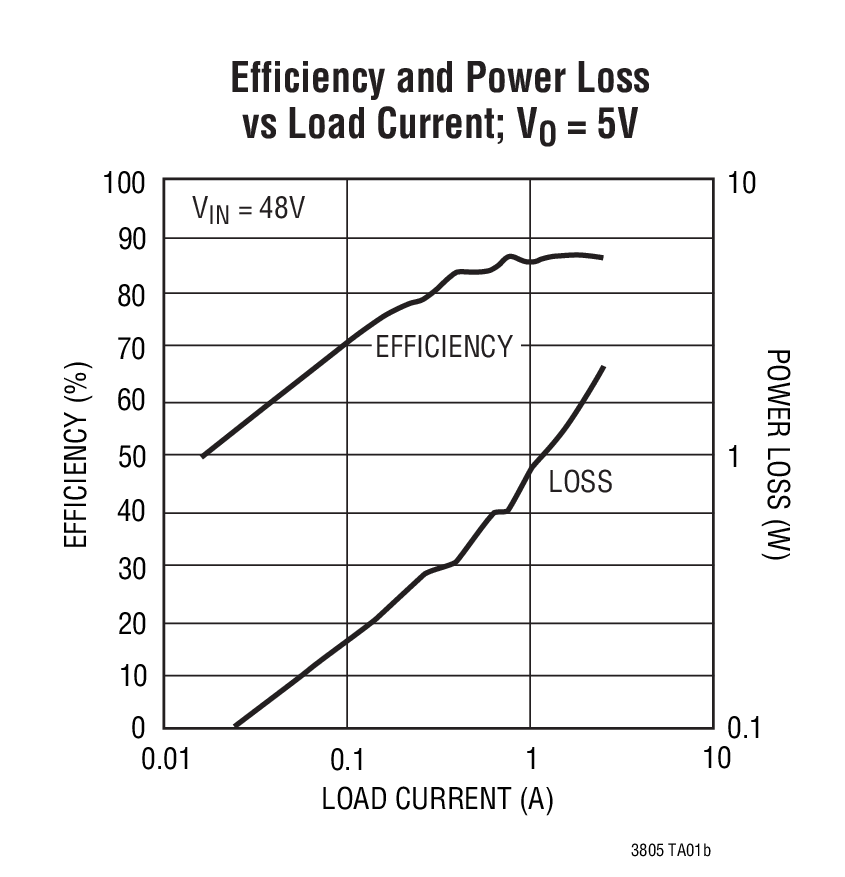

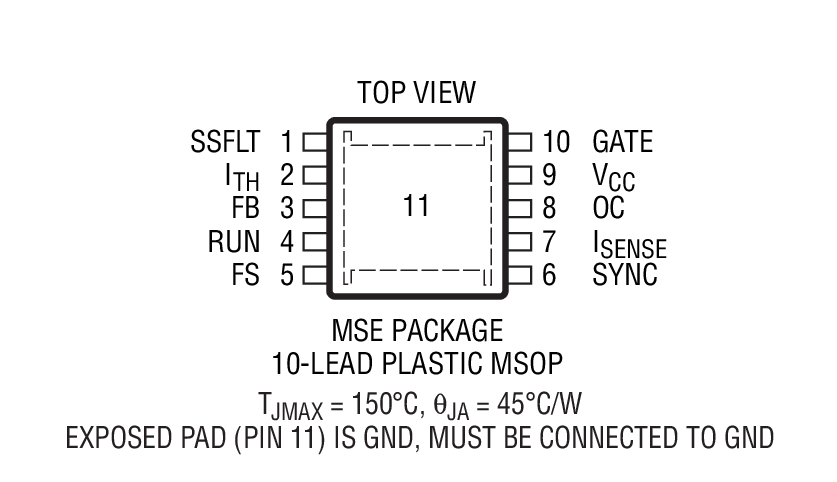

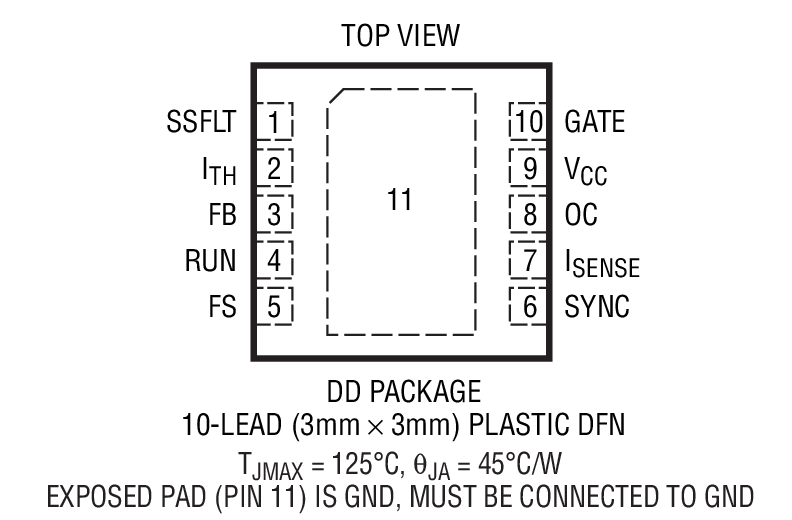

  • 小型10ピンMSOPと3mm×3mm DFN

製品概要

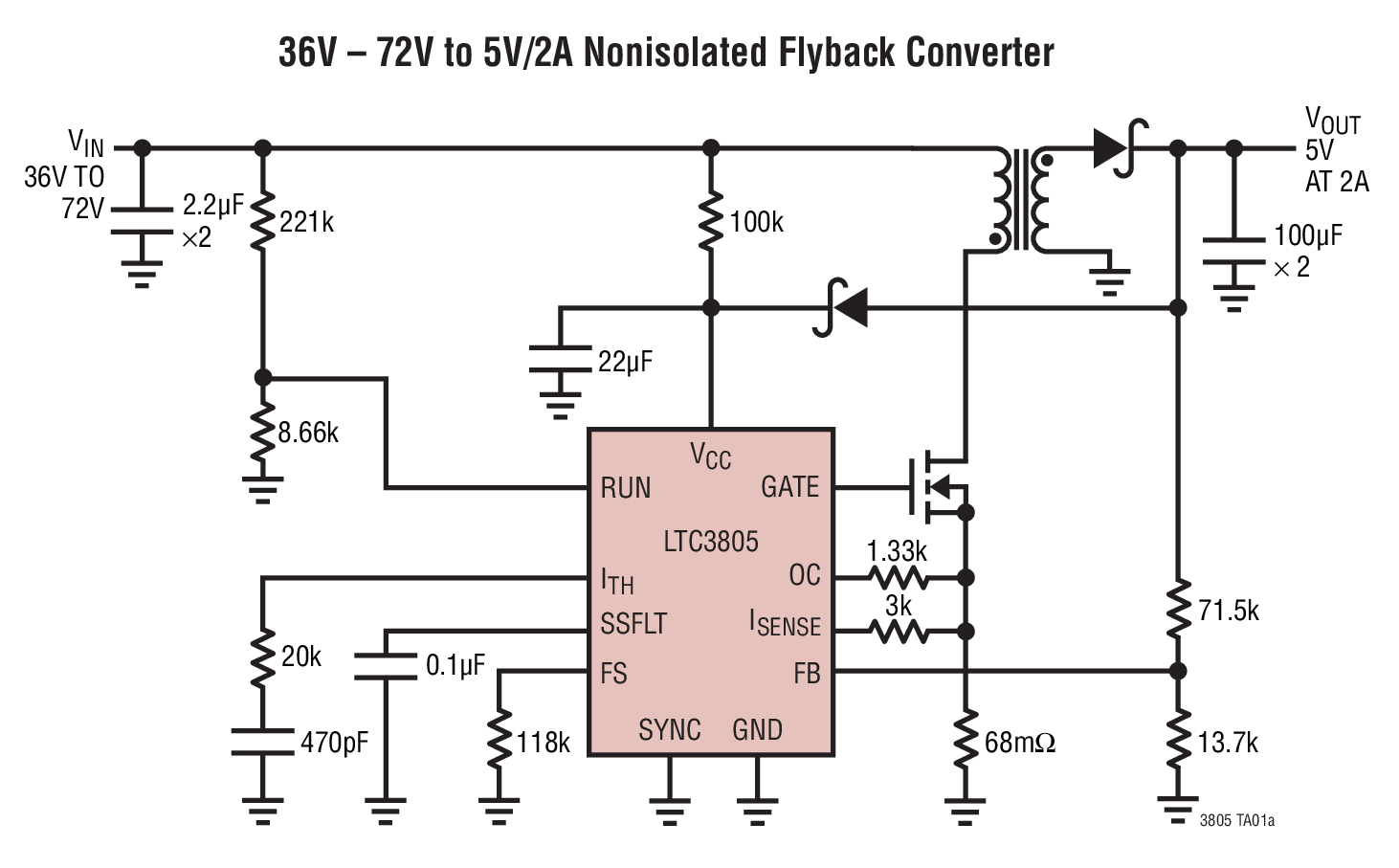

LTC3805はフライバックDC/DCコンバータ用の電流モード・コントローラで、入力電圧と出力電圧が高いコンバータ・アプリケーションのNチャネルMOSFETをドライブするように設計されています。動作周波数とスロープ補償は外部抵抗でプログラムすることができます。プログラム可能な過電流検出機能により、コンバータを短絡から保護します。ソフトスタートは外部コンデンサを使ってプログラムすることができ、そのソフトスタート・コンデンサは自動再起動機能もプログラムします。

LTC3805の出力電圧精度は±1.5%、消費電流は通常動作でわずか360μA、マイクロパワー起動時にはわずか40μAです。LTC3805は、9.5Vの内部シャント・レギュレータを使って、高いVINから抵抗を通して電力供給を受けることができ、あるいは9V以下の低インピーダンスDC電圧から直接電力供給を受けることができます。

LTC3805は10ピンMSOPパッケージと3mm×3mm DFNパッケージで供給されます。

Turn On Voltage
LTC3805 8.4V
LTC3805-5 4.5V


アプリケーション

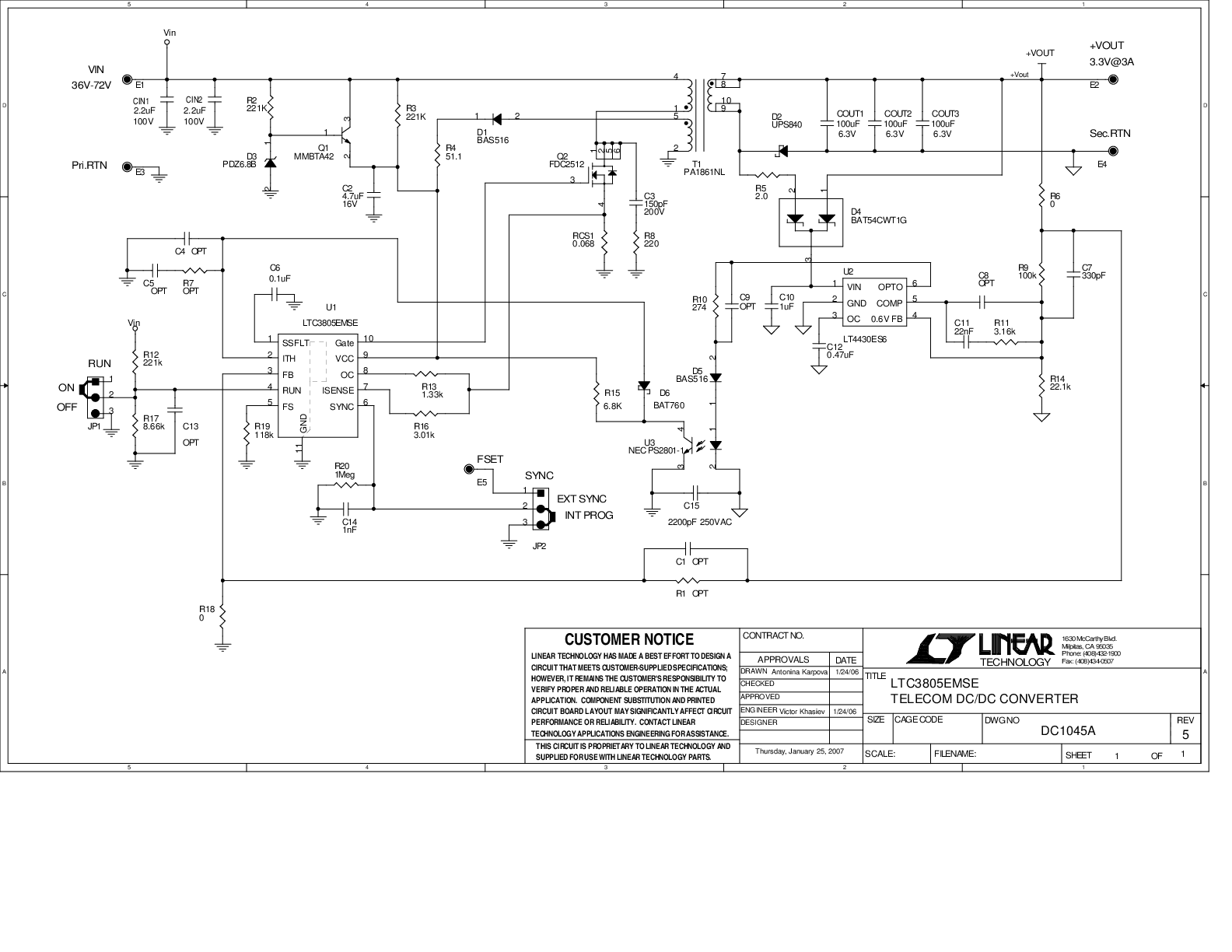

  • テレコム用電源
  • 42Vおよび12Vの車載用電源
  • 絶縁型電子機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

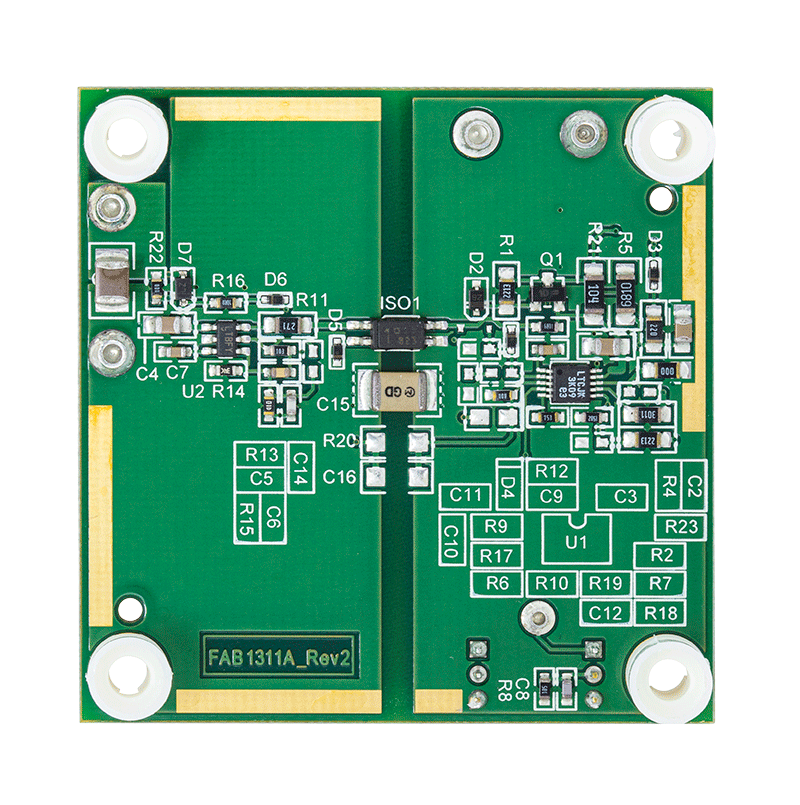

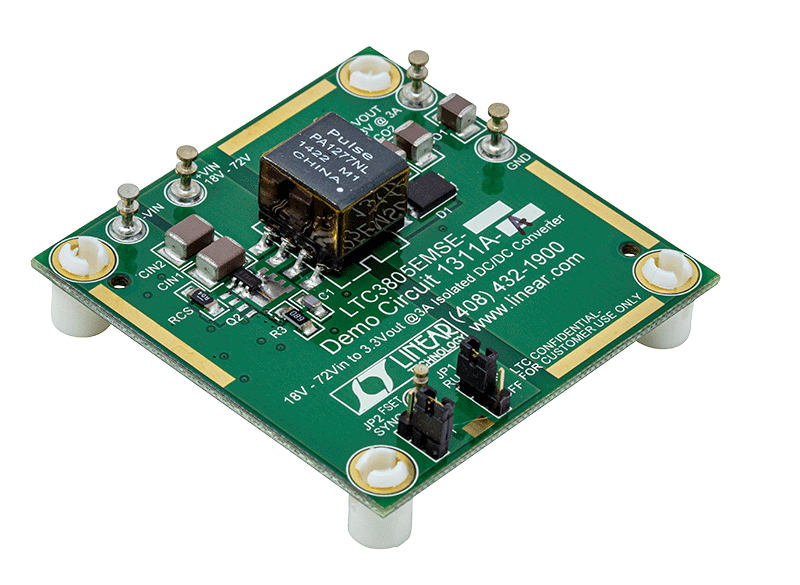

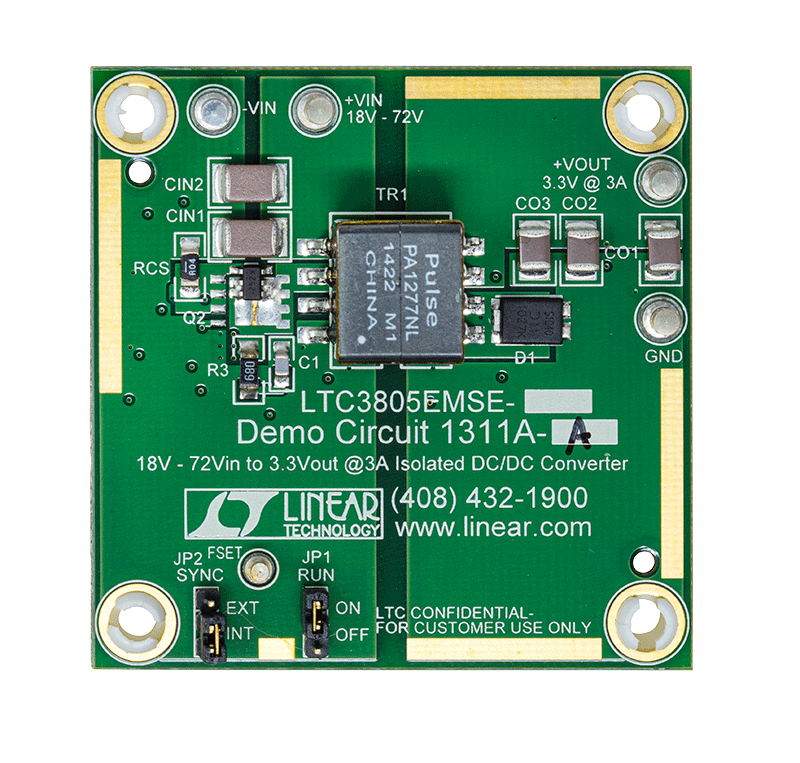

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3805
LTC3805-5
