製品概要

機能と利点

  • 電流センス抵抗が不要
  • 位相非同調コントローラにより、必要な入力容量を低減
  • トラッキング機能
  • 広いVIN範囲:2.75V~9.8V
  • 固定周波数電流モード動作
  • ±1.5%精度の0.6V電圧リファレンス
  • 低損失動作:100%デューティ・サイクル
  • 真のPLLにより、周波数のロックや調整が可能
  • バーストモード動作または強制連続動作を選択可能
  • 補助巻線レギュレーション
  • ソフトスタート回路を内蔵
  • パワーグッド出力電圧モニタ
  • 出力過電圧保護
  • マイクロパワー・シャットダウン:IQ = 9μA
  • 高さの低い小型の(4mm×4mm)QFNパッケージと細型SSOPパッケージ

製品概要

LTC3736は、外付け部品をほとんど使用せずに外付けのコンプリメンタリ・パワーMOSFETをドライブする、トラッキング付き2フェーズ・デュアル同期整流式降圧スイッチング・レギュレータです。MOSFET VDS検知を備えた固定周波数電流モード・アーキテクチャにより、センス抵抗が不要で、効率が向上します。2つのコントローラを位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

バーストモード動作により、軽負荷時に高効率を達成します。100%デューティ・サイクルにより、低損失動作が可能で、バッテリ駆動システムの動作時間を延ばすことができます。

スイッチング周波数は最大750kHzまでプログラム可能で、小型の表面実装インダクタやコンデンサを使用できます。また、スイッチング周波数は250kHz~850kHzの範囲で外部同期可能なので、ノイズに敏感なアプリケーションに対応できます。同期時またはSYNC/FCBピンが"L"の場合には、バーストモード動作を禁止して、ノイズやRF干渉を低減します。自動ソフトスタートは内部で制御されます。

LTC3736は、熱特性が改善された小型の(4mm×4mm)QFNパッケージまたは24ピン細型SSOPパッケージで供給されます。

Max Current Sense Voltage Burst Mode Soft Start Spread Spectrum
LTC3736 204mV Yes No No
LTC3736-1 204mV No No Yes
LTC3736-2 204mV No Yes No

アプリケーション

  • 1セルまたは2セル・リチウムイオン・バッテリ駆動デバイス
  • ノートブックおよびパームトップ・コンピュータ、PDA
  • 携帯機器
  • DC配電システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

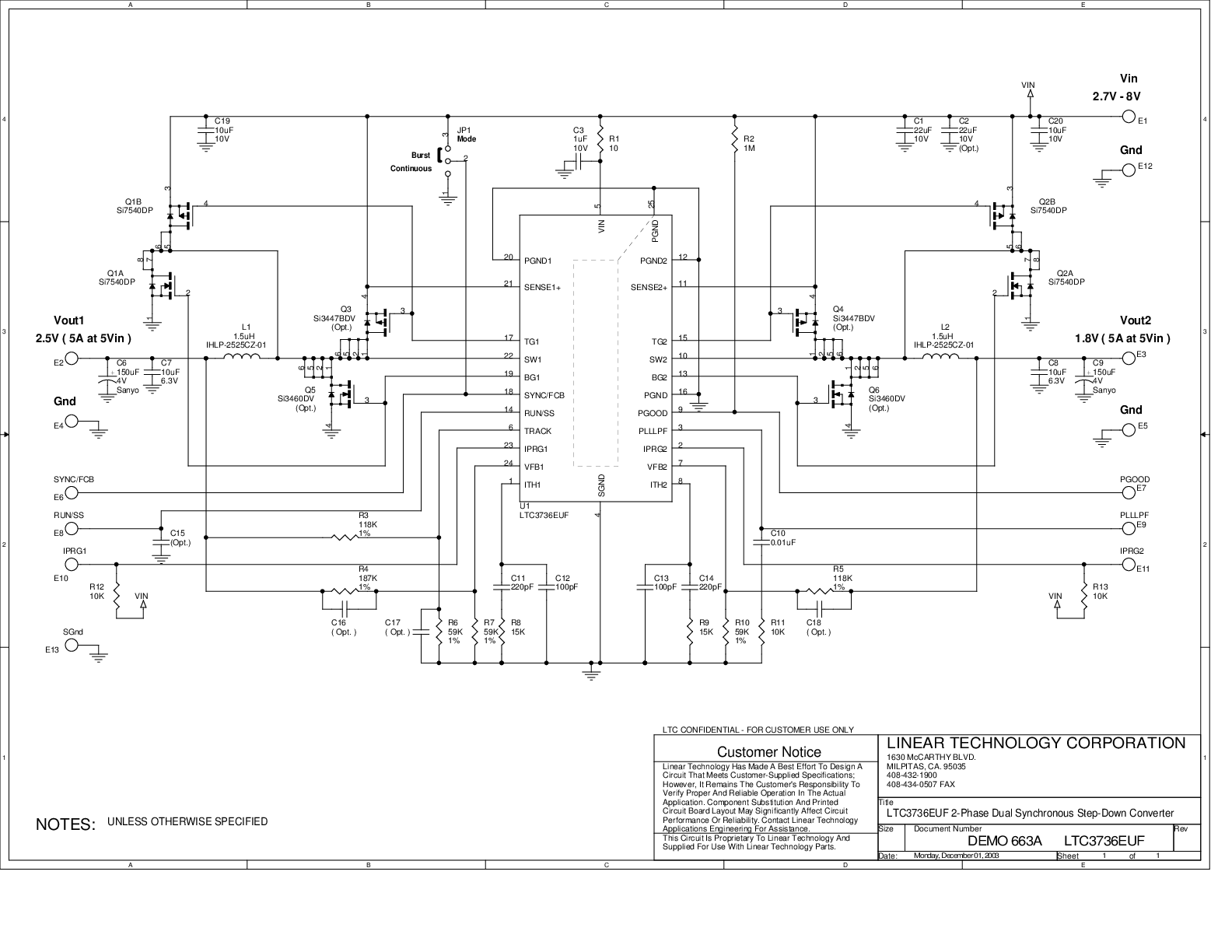

評価キット (1)
