製品概要
機能と利点
- スペクトル拡散動作
- トラッキング機能
- 電流センス抵抗が不要
- 位相非同調コントローラにより、必要な入力容量を低減
- 広いVIN範囲：2.75V～9.8V
- 電流モード動作
- ±1.5%精度の0.6V電圧リファレンス
- 低損失動作：100%デューティ・サイクル
- 軽負荷時のパルス･スキップ動作
- ソフトスタート回路を内蔵
- パワーグッド出力電圧モニタ
- 出力過電圧保護
- マイクロパワー・シャットダウン：IQ = 9μA
- 高さの低い小型の（4mm×4mm）QFNパッケージと細型SSOPパッケージ
製品概要
LTC3736-1は、外付け部品をほとんど使用せずに外付けのコンプリメンタリ・パワーMOSFETをドライブする、トラッキング付き2フェーズ・デュアル同期整流式降圧スイッチング・レギュレータ･コントローラです。MOSFET VDS検知を備えた固定周波数電流モード・アーキテクチャにより､センス抵抗が不要で、効率が向上します。2つのコントローラを位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。
独自のスペクトル拡散アーキテクチャによってスイッチング周波数を450kHz～580kHzの範囲でランダムに変更し、入力電源と出力電源の両方において放射および伝導ノイズのピーク値を大幅に低減するので、EMI（electromagnetic interference）規格に容易に準拠できます。
パルス･スキップ動作により、軽負荷時に高効率を達成します。100%デューティ・サイクルにより、低損失動作が可能で、バッテリ駆動システムの動作時間を延ばすことができます。高いスイッチング周波数により、小型の表面実装インダクタやコンデンサを使用可能です。
LTC3736-1は、熱特性が改善された高さの低い（0.75mm）24ピン（4mm×4mm）QFNパッケージまたは24ピン細型SSOPパッケージで供給されます。
| Max Current Sense Voltage | Burst Mode | Soft Start | Spread Spectrum | |
| LTC3736 | 204mV | Yes | No | No |
| LTC3736-1 | 204mV | No | No | Yes |
| LTC3736-2 | 345mV | No | Yes | No |
アプリケーション
- 1セルまたは2セル・リチウムイオン・バッテリ駆動デバイス
- ノートブックおよびパームトップ・コンピュータ、PDA
- 携帯機器
- DC配電システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R421 Reliability Data3/23/2018PDF66 K
-

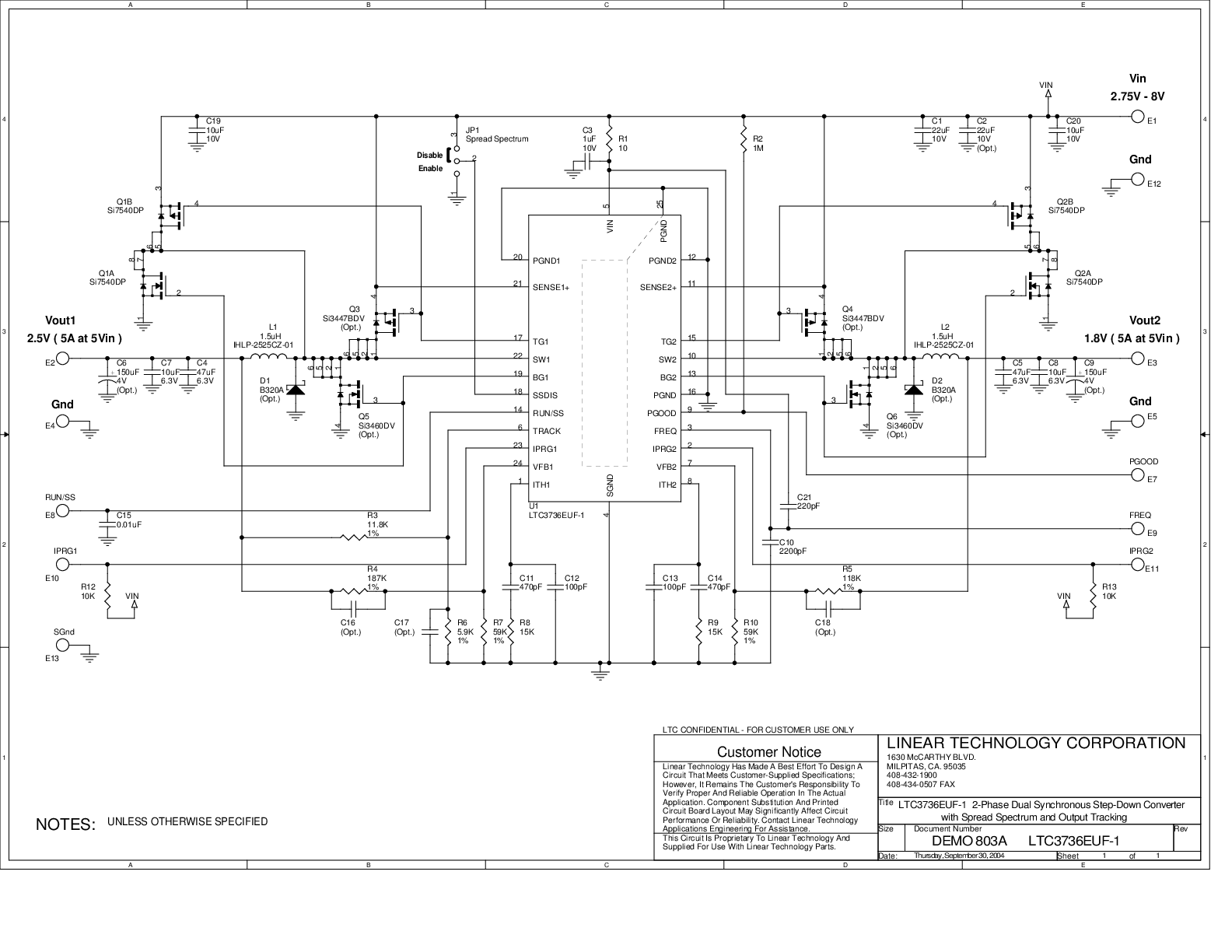

DC803A - Demo Manual9/24/2009PDF423K
-
Dual Switcher with Spread Spectrum Reduces EMI11/1/2004 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3736
LTC3736-1
LTC3736-2
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3736EGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3736EGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3736EUF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3736EUF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R421 Reliability Data |
