類似製品

製品概要

機能と利点

  • 広い入力電圧範囲:3.1V ~60V
  • 広い出力電圧範囲:0V~(VIN – 0.5V)
  • 1本の抵抗で出力電圧を設定
  • 110mΩの上側NチャネルMOSFET/50mの下側NチャネルMOSFETを内蔵
  • 12V入力、5V出力時の効率:95%
  •  レギュレーション時のIQ:440μA、シャットダウン時のIQ:18μA
  • 検出抵抗なしでの高精度電流モニタリング(±4%)
  • 抵抗で正確にプログラム可能な周波数(300kHz ~3MHz)、周波数の同期範囲は±50%
  • 高精度でプログラム可能な出力電流
  • MPPTアプリケーション対応の入力電圧レギュレーション
  • 出力電圧精度:±0.8%
  • ピーク電流モード動作
  • プログラム可能なワイヤ電圧降下補償
  • Burst Mode®動作、強制連続モード
  • 内部補償およびプログラム可能なソフトスタート
  • 過熱保護

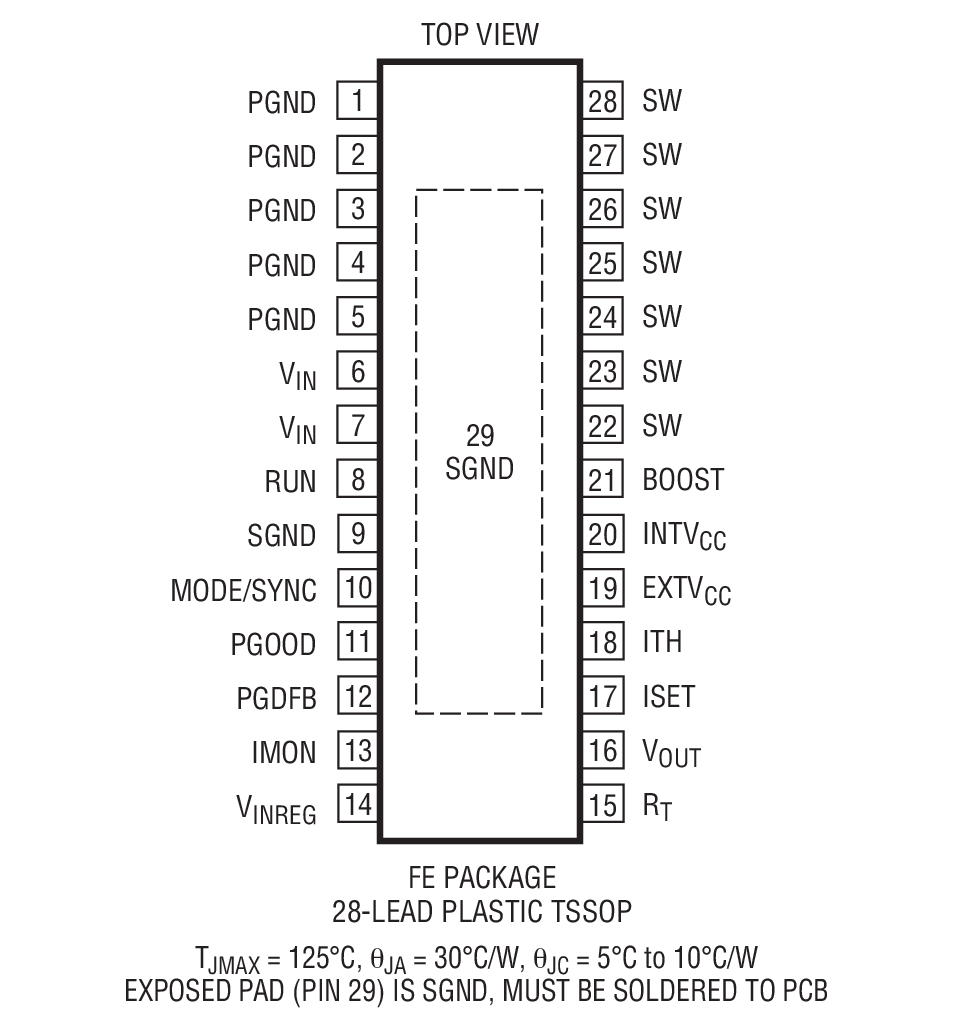

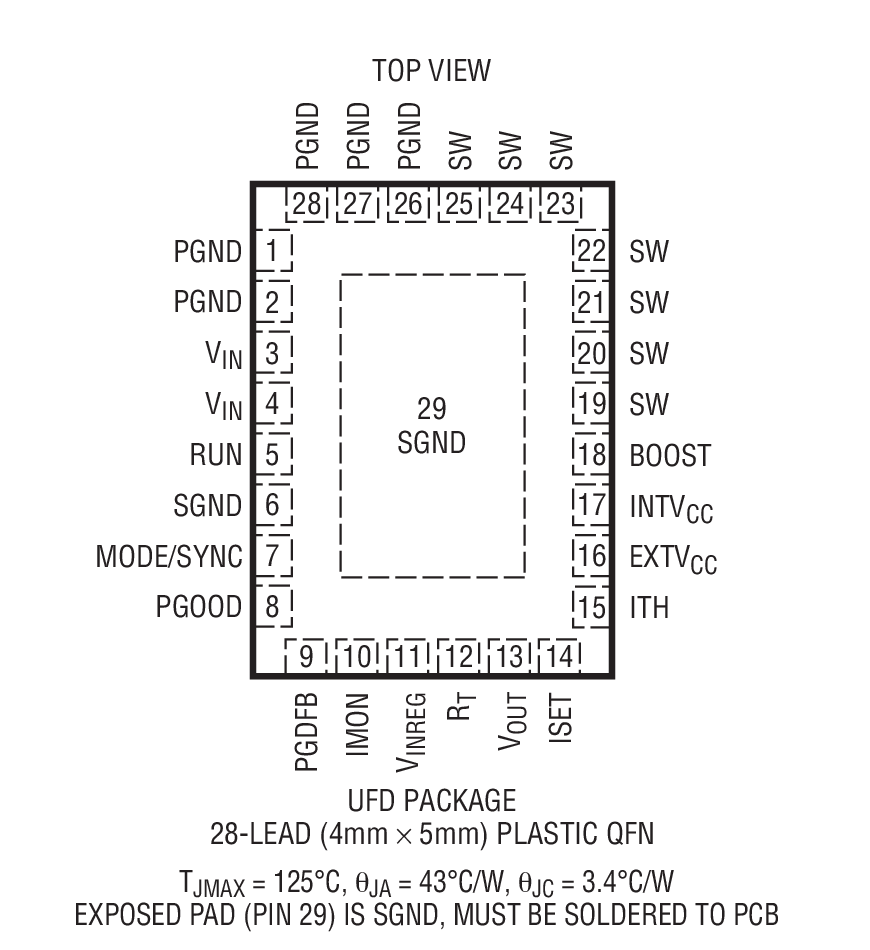

  • 熱特性が改善された28ピン(4mm×5mm)QFNおよびTSSOPパッケージ

製品概要

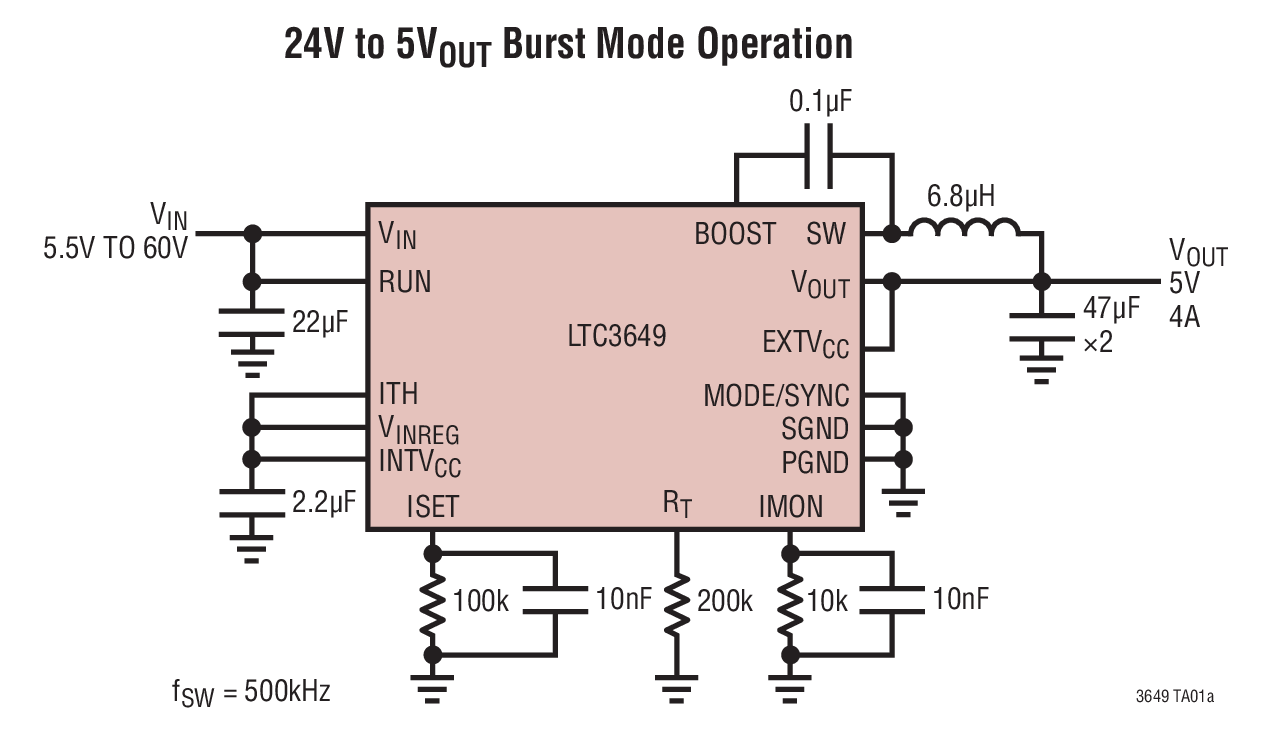

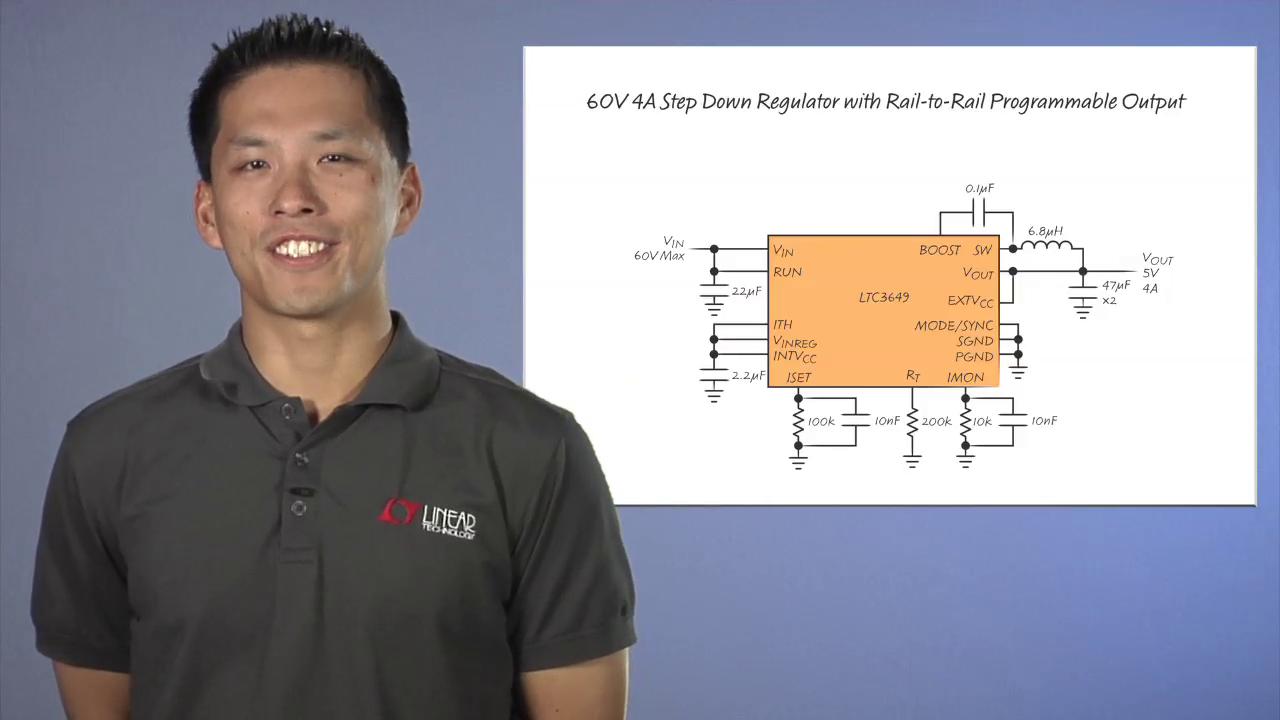

LTC3649は、高効率の60V、4A同期整流式モノリシック降圧レギュレータです。このレギュレータは1 本の抵抗で出力電圧を設定可能であり、補償回路を内蔵しており、広い出力電圧範囲にわたって高い効率が得られます。

この降圧レギュレータは3.1V ~60Vの入力電圧範囲で動作し、(VIN – 0.5V)からグランドまでの可変出力電圧範囲を実現しつつ、最大4Aの出力電流を供給します。また、スイッチング周波数も外付け抵抗によって調整します。ユーザーが選択可能なモード入力を備えているので、リップル・ノイズと軽負荷時の効率のどちらに重点を置くか選択できます。つまり、Burst Mode動作を選ぶと軽負荷時に最高の効率が得られますが、強制連続モードを選ぶと出力リップルが小さくなります。MODE/SYNCピンを使用してスイッチング周波数を外部クロックに同期させることもできます。

LTC3649は高速トランジェント応答が可能なピーク電流モード・アーキテクチャで動作し、固有のサイクル単位の電流制限保護回路を内蔵しています。また、プログラム可能な出力電流制限、電流モニタ、および入力電圧レギュレーションの機能も備えています。


アプリケーション

  • 産業用アプリケーション
  • 自動車用アプリケーション

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

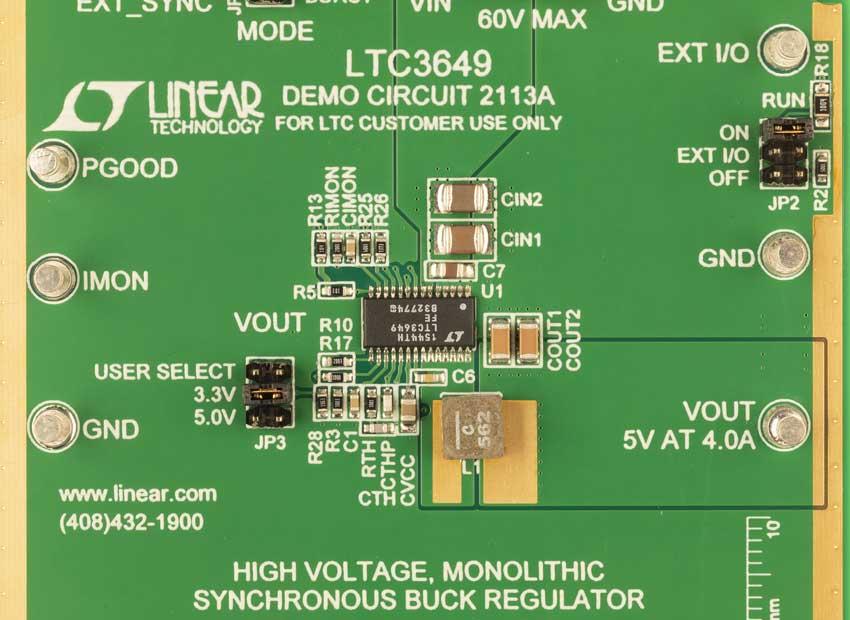

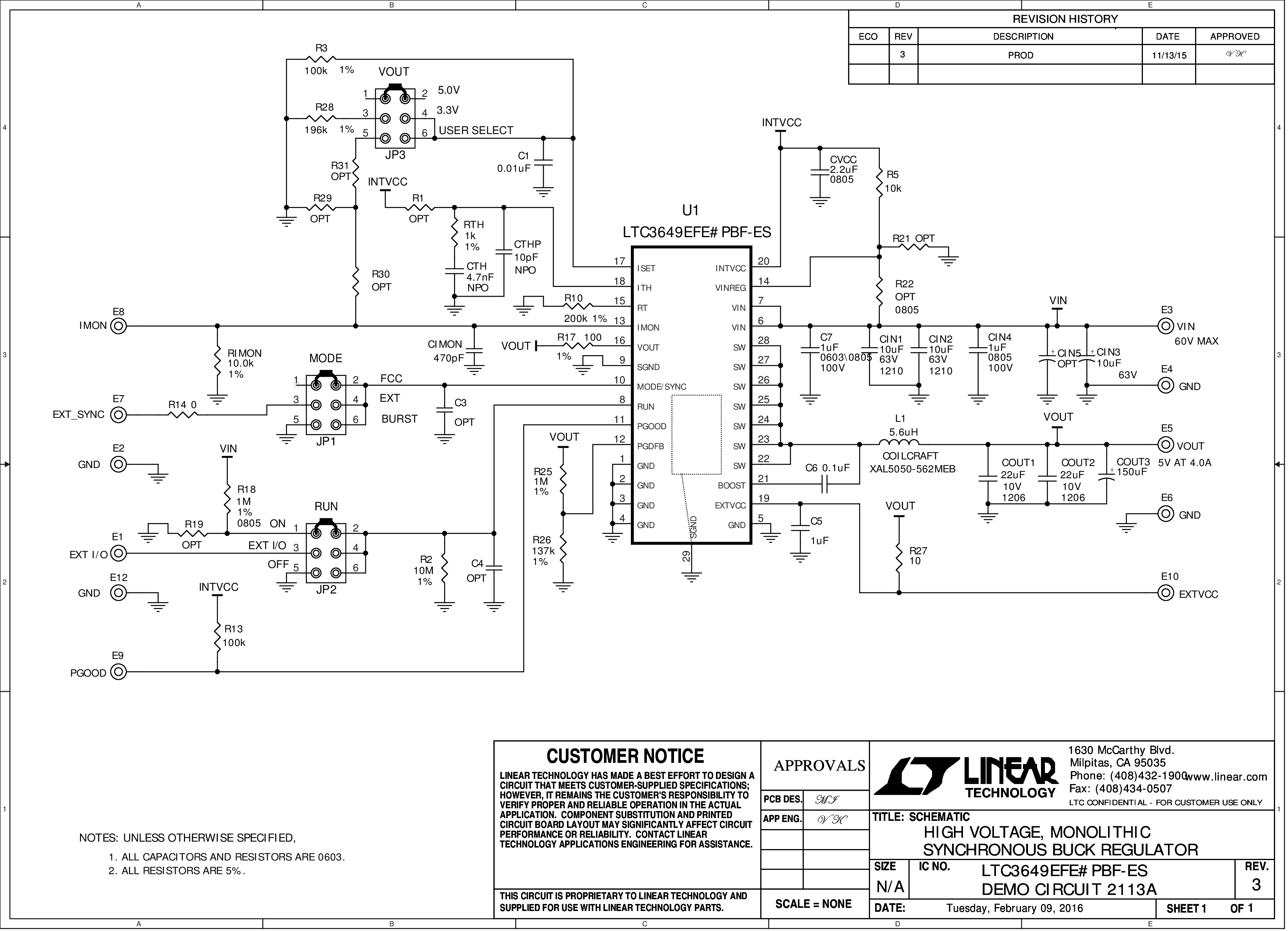

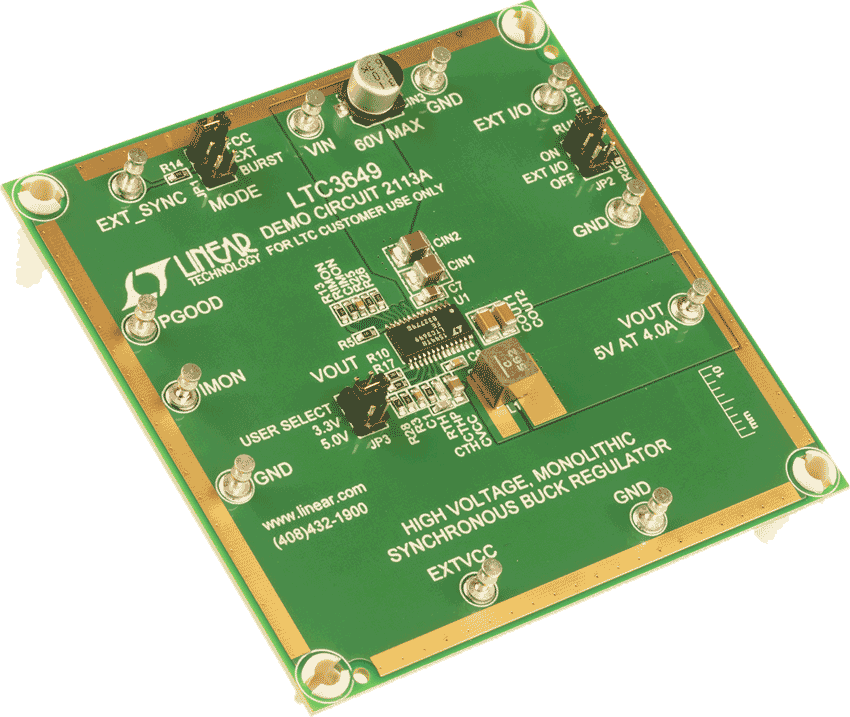

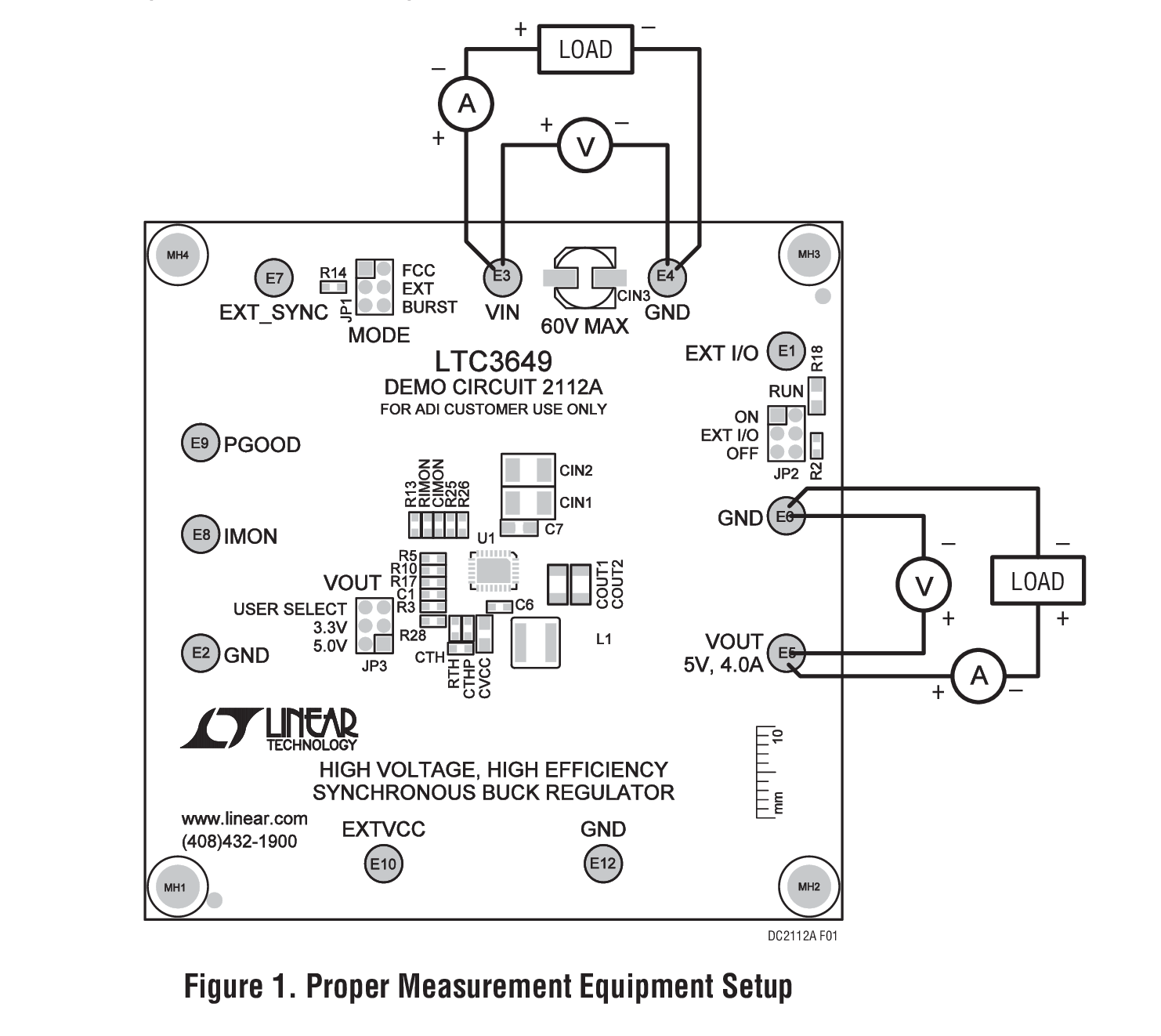

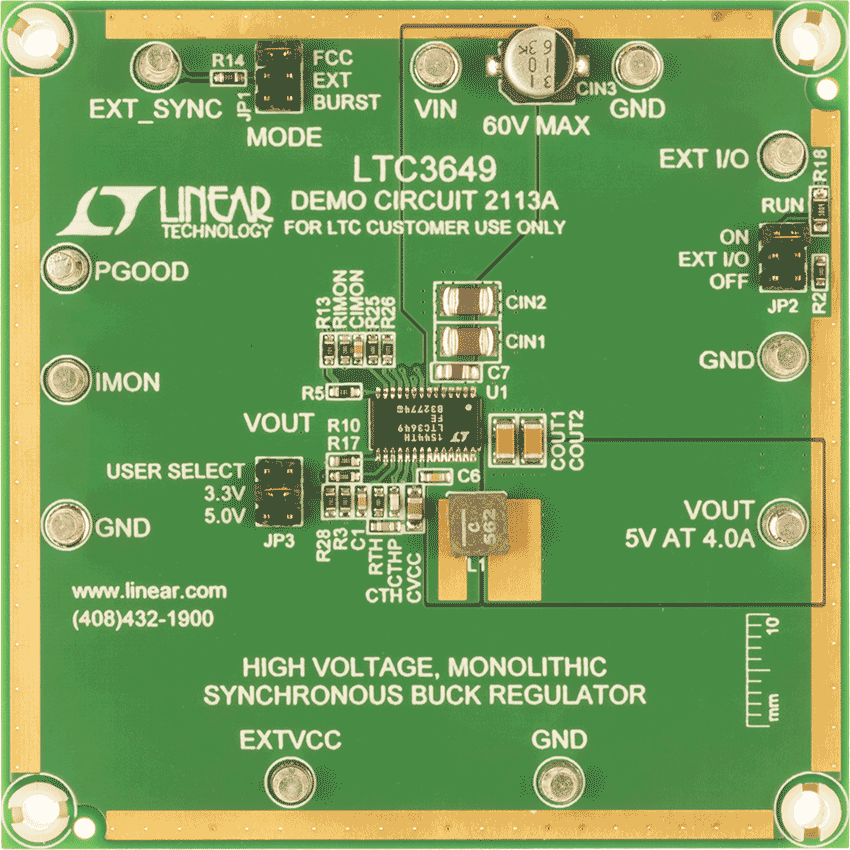

評価キット (2)
