特長
- 広い入力電圧範囲：3.4V ～60V
- 広い出力電圧範囲：0V～–28V
- 1本の抵抗で出力電圧を設定
- 110mΩの上側NチャネルMOSFET/50mΩの下側NチャネルMOSFETを内蔵
- レギュレーション時のIQ：440μA、シャットダウン時のIQ：15μA
- 基板のGNDを基準にした入出力ピン（RUN、PGOOD、MODE/SYNC）
- 抵抗で正確にプログラム可能な周波数（300kHz ～3MHz）、周波数の同期範囲は±50%
- 12V入力および–5V出力での効率：92%
- 出力電圧精度：±0.8%
- ピーク電流モード動作
- Burst Mode®動作、強制連続モード
- プログラム可能なソフトスタート
- 過熱保護
- 28ピン（4mm×5mm）QFNパッケージおよびTSSOPパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC7149は、反転出力アプリケーション向けの高効率、60V、4A同期整流式モノリシック降圧レギュレータです。このレギュレータの特長は、1本の抵抗で設定できる出力電圧と広い出力電圧範囲にわたる高い効率です。
この反転レギュレータは3.4V ～60Vの入力電圧範囲で動作し、-28V～0Vの可変出力電圧を発生しつつ、最大4Aのインダクタ電流を供給します。スイッチング周波数は外付け抵抗を使用して設定することもできます。ユーザーが選択可能なモード入力を備えているので、リップル・ノイズと軽負荷時の効率のどちらに重点を置くか選択できます。つまり、Burst Mode動作を選ぶと軽負荷時の効率が最高になりますが、強制連続モードを選ぶと出力リップルが少なくなります。MODE/SYNCピンを使用してスイッチング周波数を外部クロックに同期することもできます。内部のレベルシフト回路により、入出力ピン（RUN、MODE/SYNC、PGOOD）の電圧は基板のGNDを基準にすることができます。
LTC7149は、高速トランジェント応答が可能なピーク電流モード・アーキテクチャによって動作し、また固有のサイクル単位の電流制限保護回路を内蔵しています。
アプリケーション
- 産業用アプリケーション
- 通信機器用電源
- 分散給電システム
データシートを表示
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC7149
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
501.00K
信頼性データ
1
165.02 K
デザイン・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC7149EFE#PBF |
28-Lead TSSOP w/ EP
|
|
|
| LTC7149EFE#TRPBF |
28-Lead TSSOP w/ EP
|
|
|
| LTC7149EUFD#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC7149EUFD#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC7149IFE#PBF |
28-Lead TSSOP w/ EP
|
|
|
| LTC7149IFE#TRPBF |
28-Lead TSSOP w/ EP
|
|
|
| LTC7149IUFD#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC7149IUFD#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
- LTC7149EFE#PBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149EFE#TRPBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149EUFD#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149EUFD#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149IFE#PBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149IFE#TRPBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149IUFD#PBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7149IUFD#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC7149EFE#PBF
製造中
LTC7149EFE#TRPBF
製造中
LTC7149IFE#PBF
製造中
LTC7149IFE#TRPBF
製造中
5 17, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTC7149EFE#PBF
製造中
LTC7149EFE#TRPBF
製造中
LTC7149EUFD#PBF
製造中
LTC7149EUFD#TRPBF
製造中
LTC7149IFE#PBF
製造中
LTC7149IFE#TRPBF
製造中
LTC7149IUFD#PBF
製造中
LTC7149IUFD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC7149EFE#PBF
製造中
LTC7149EFE#TRPBF
製造中
LTC7149IFE#PBF
製造中
LTC7149IFE#TRPBF
製造中
5 17, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTC7149EFE#PBF
製造中
LTC7149EFE#TRPBF
製造中
LTC7149EUFD#PBF
製造中
LTC7149EUFD#TRPBF
製造中
LTC7149IFE#PBF
製造中
LTC7149IFE#TRPBF
製造中
LTC7149IUFD#PBF
製造中
LTC7149IUFD#TRPBF
製造中
評価用キット 1

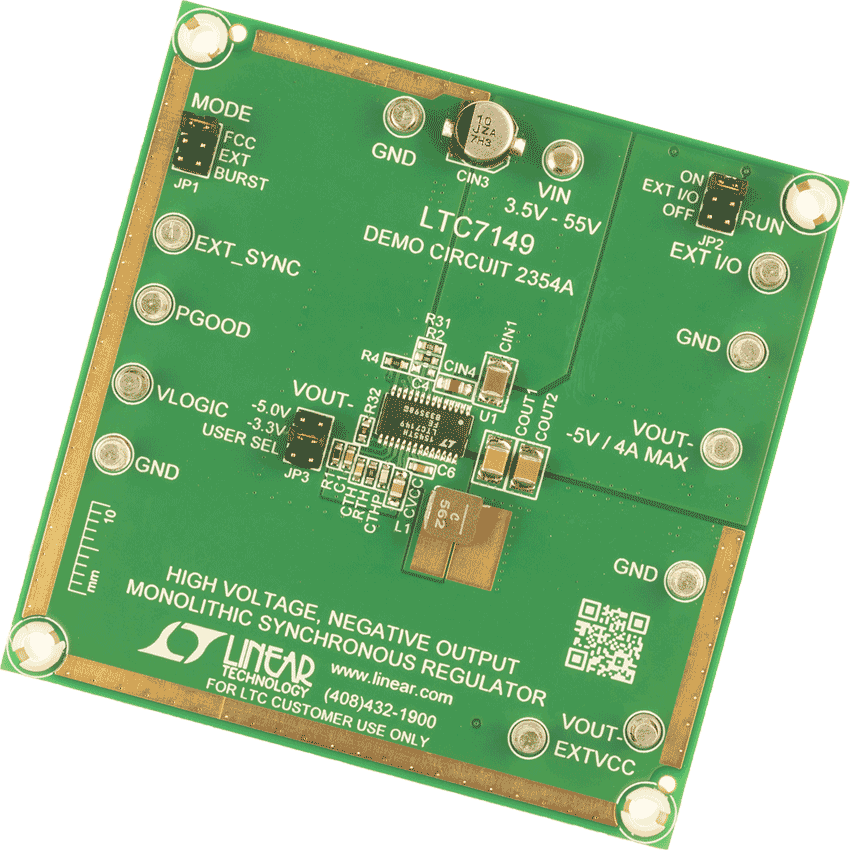

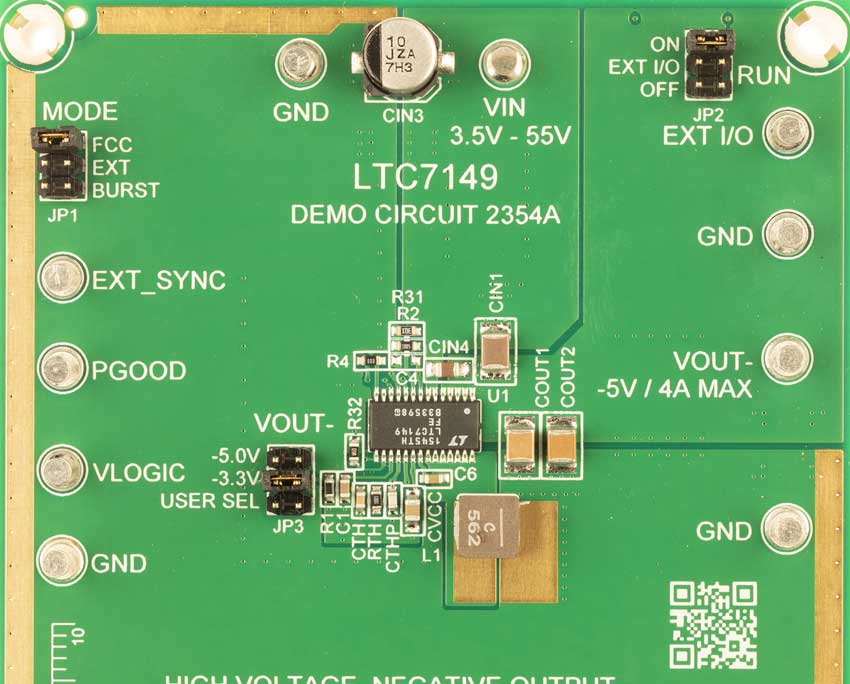

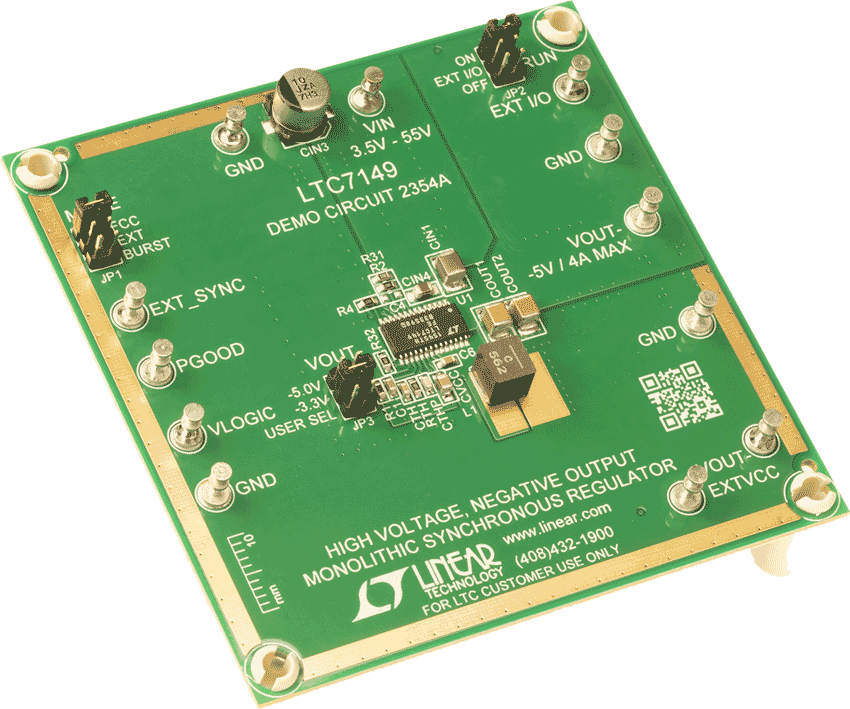

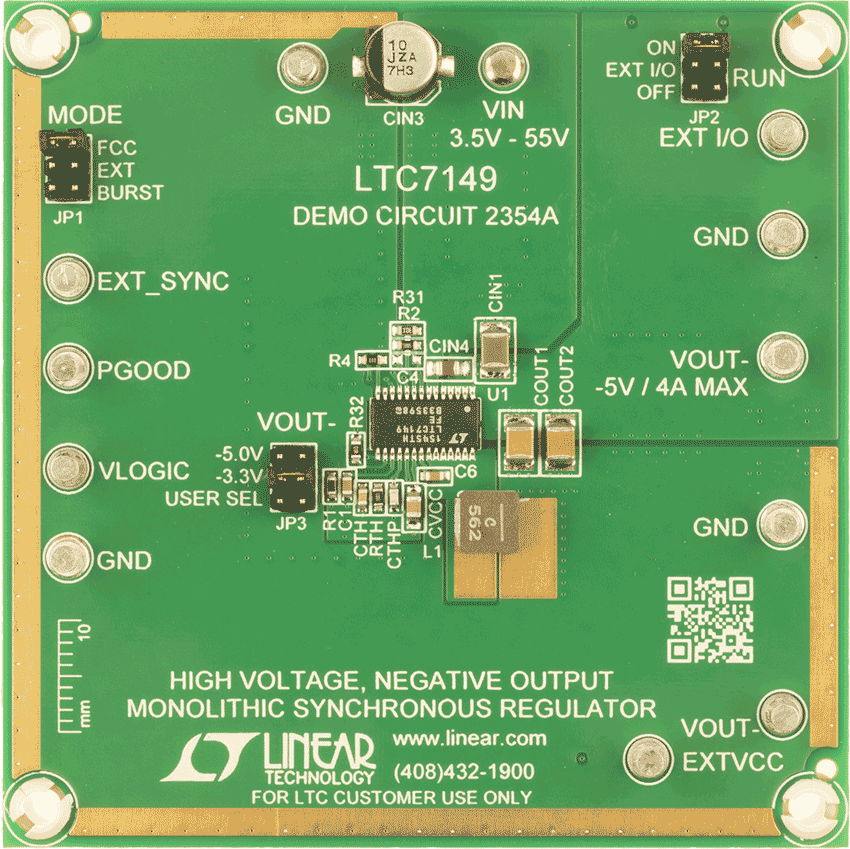

DC2354A
LTC7149 Demo Board | Buck Configured as Negative VOUT; 3.5V ≤ VIN ≤ 55V; VOUT = –3.3V/–5V/Adjustable to –56V @ up to 4A
製品の詳細

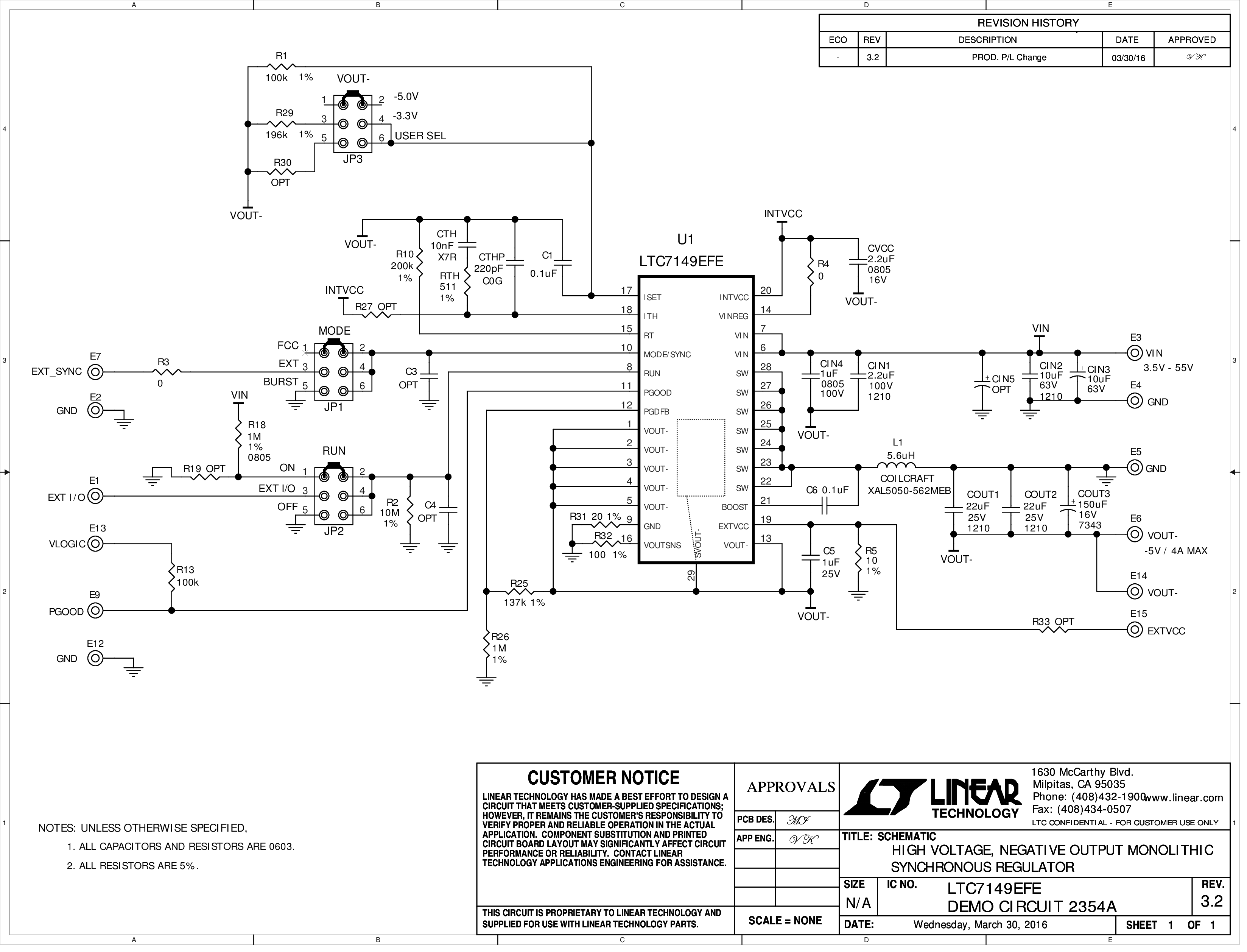

Demonstration circuit 2354A is a high input voltage, high efficiency synchronous monolithic step-down converter with a negative output voltage featuring the LTC7149. DC2354A has a wide input voltage range from 3.5V up to 55V. The output voltage of the DC2354A can be set to –3.3V or –5V, and the “User Select” option allows the output voltage to be set from 0V to –60V; however the voltage difference between the output voltage (–VOUT) and maximum input voltage (VIN), should not exceed 60V. |–VOUT| + VIN < 60V. DC2354A is capable of delivering up to 4A of output current, nevertheless at lower input voltages, the load current should be reduced in accordance with the derating curves. DC2354A supports three operation modes: fixed-frequency modulation, Burst Mode™ operation and synchronization to an external clock. Fixed-frequency mode maximizes the output current, reduces output voltage ripple, and yields a low noise switching spectrum. Burst Mode operation employs a variable frequency switching algorithm that minimizes the no-load input quiescent current and improves efficiency at light loads.
