LTC3407

デュアル600mA、1.5MHz、同期整流式降圧DC/DCレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.45
機能
  • 高効率:最大96%
  • 非常に少ない消費電流:わずか40μA
  • 1.5MHzの固定周波数動作
  • 高スイッチ電流:チャネル当たり1A
  • ショットキー・ダイオード不要
  • 低RDS(ON)スイッチ内蔵:0.35Ω
  • 電流モード動作による優れた入力および負荷過渡応答
  • 短絡保護機能
  • 低損失動作:100%デューティ・サイクル
  • 超低シャットダウン電流:IQ < 1μA
  • 0.6V~5Vの出力電圧
  • パワーオン・リセット出力
  • 外部同期可能な発振器
  • 熱特性が改善された小型MSOPパッケージと3mm×3mm DFNパッケージ
製品概要
show more Icon

LTC3407は、デュアル固定周波数同期整流式降圧DC/DCコンバータです。低消費電力アプリケーション向けのLTC3407は、2.5V~5.5Vの入力電圧範囲、1.5MHzの固定スイッチング周波数で動作し、高さ2mm以下の小型で低コストのコンデンサやインダクタを使用できます。各出力電圧は0.6V~5Vの範囲で調整可能です。内蔵の同期0.35Ω、1Aパワー・スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。

ユーザが選択可能なモード入力により、リップル・ノイズと電力効率のトレードオフが可能です。Burst Mode®動作は軽負荷時に高効率を維持し、パルス・スキップ・モードでは軽負荷時にリップル・ノイズが低減されます。

バッテリ寿命を最大限に延ばすために、ドロップアウト時にPチャネルMOSFETを連続的にオンし(100%デューティ・サイクル)、両チャネルの総消費電流をわずか40μAに抑えます。また、シャットダウン時のデバイスの消費電流は1μA未満です。

Iout Fsw Features
LTC3407 2x 600mA 1.5MHz -
LTC3407-2 2x 800mA 2.25MHz -
LTC3407-3 2x 800mA 2.25MHz Fixed 1.8V/3.3V
LTC3407-4 2x 800mA 2.25MHz Reduced POR Delay
LTC3407A 2x 600mA 1.5MHz Low Ripple Burst Mode
LTC3407A-2 2x 800mA 2.25MHz Low Ripple Burst Mode


アプリケーション

  • PDA/パームトップPC
  • デジタル・カメラ
  • 携帯電話
  • 携帯メディア・プレイヤ
  • PCカード
  • ワイヤレスおよびDSLモデム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3407EDD#PBF
  • HTML
  • HTML
LTC3407EDD#TRPBF
  • HTML
  • HTML
LTC3407EMSE#PBF
  • HTML
  • HTML
LTC3407EMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3407EMSE#PBF

製造中

LTC3407EMSE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3407EMSE#PBF

製造中

LTC3407EMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC701A

LTC3407EDD Demo Board | (DFN) VIN = 2.5V to 5.5V, VOUT1 = 1.2V / 1.5V/1.8V @ 600mA, VOUT2 = 2.5V @ 600mA

zoom

DC701A

LTC3407EDD Demo Board | (DFN) VIN = 2.5V to 5.5V, VOUT1 = 1.2V / 1.5V/1.8V @ 600mA, VOUT2 = 2.5V @ 600mA

LTC3407EDD Demo Board | (DFN) VIN = 2.5V to 5.5V, VOUT1 = 1.2V / 1.5V/1.8V @ 600mA, VOUT2 = 2.5V @ 600mA

製品の詳細

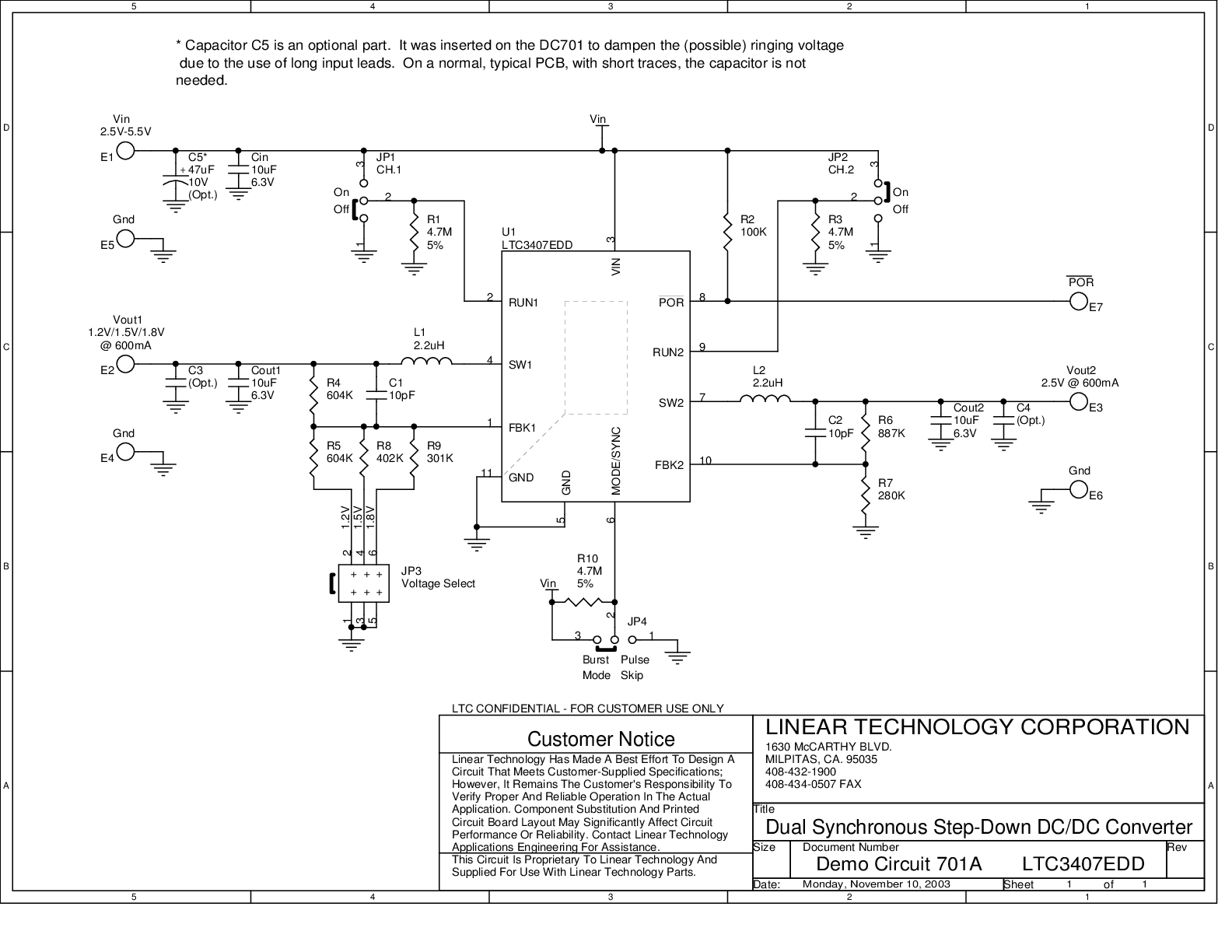

Demonstration circuit 701 is a Dual Synchronous, 600mA, 1.5MHz Step-Down DC/DC Regulator featuring the LTC3407 in the 3x3 DFN-10 package. The DC701 has an input voltage range of 2.5V to 5.5V, and either output is capable of delivering up to 600mA of output current. In Burst Mode® operation, the LTC3407 requires only 40uA of quiescent current; in Pulse Skip mode, the LTC3407 provides lower output ripple voltage at light load currents. The DC701 can provide up to 96% efficiency on either channel and consumes less than 1uA in shutdown.

reference details image

DC568A

LTC3407EMSE Demo Board | (MSOP) VIN = 2.5V to 5.5V, VOUT1 = 1.2V/1.5V/1.8V @ 600mA, VOUT2 = 2.5V @ 600mA

zoom

DC568A

LTC3407EMSE Demo Board | (MSOP) VIN = 2.5V to 5.5V, VOUT1 = 1.2V/1.5V/1.8V @ 600mA, VOUT2 = 2.5V @ 600mA

LTC3407EMSE Demo Board | (MSOP) VIN = 2.5V to 5.5V, VOUT1 = 1.2V/1.5V/1.8V @ 600mA, VOUT2 = 2.5V @ 600mA

製品の詳細

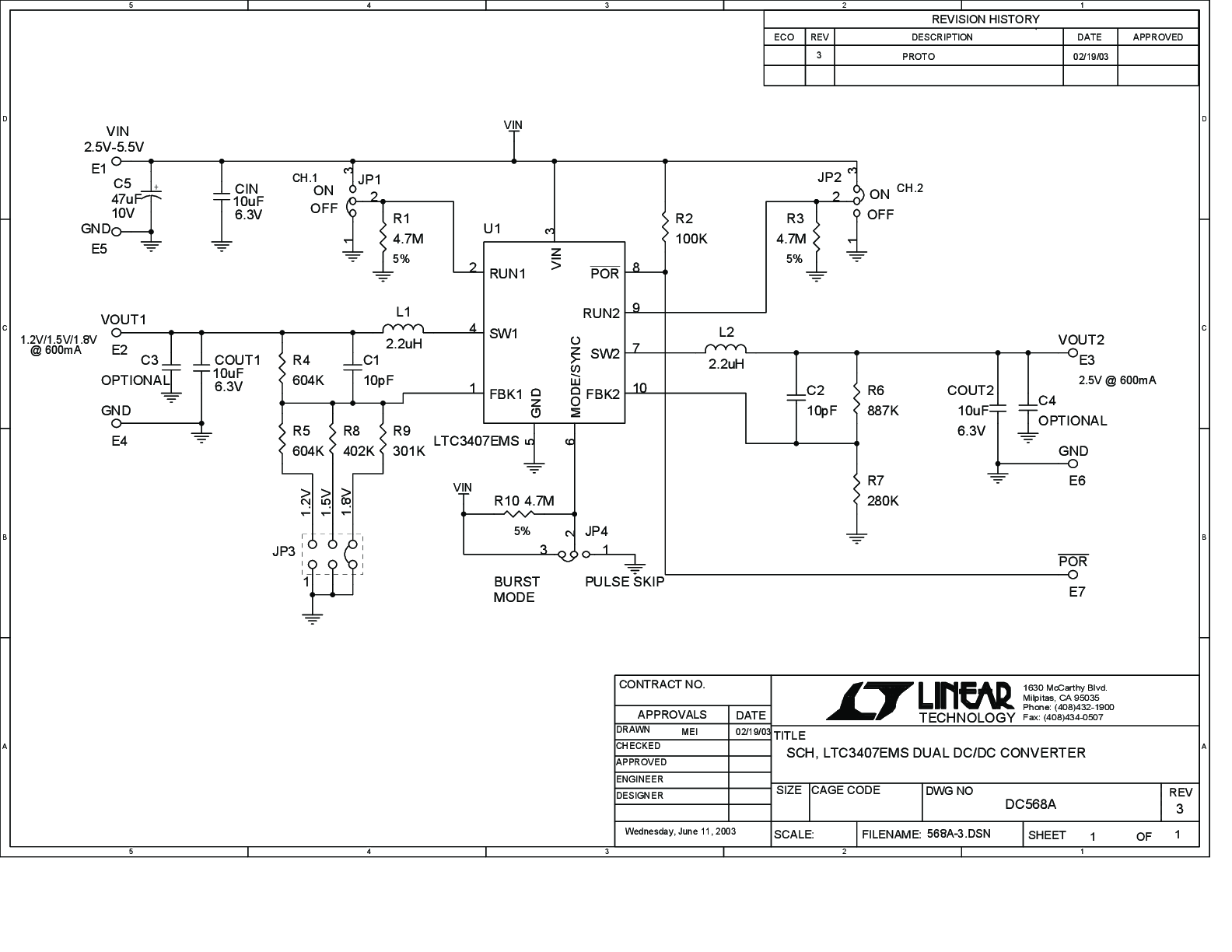

Demonstration circuit 568 is a Dual Synchronous, 600mA, 1.5MHz Step-Down DC/DC Regulator featuring the LTC3407 in the MSOP-10 exposed pad package. The DC568 has an input voltage range of 2.5V to 5.5V, and either output is capable of delivering up to 600mA of output current. In Burst Mode® operation, the LTC3407 requires only 40uA of quiescent current; in Pulse Skip mode, the LTC3407 provides lower output ripple voltage at light load currents. The DC568 can provide up to 96% efficiency on either channel and consumes less than 1uA in shutdown.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
