LTC3407A-2

製造中

デュアル800mA、2.25MHz、同期整流式降圧DC/DCレギュレータ

製品モデル: 8
1Ku当たりの価格: 最低価格：$3.54

Viewing:

製品の詳細

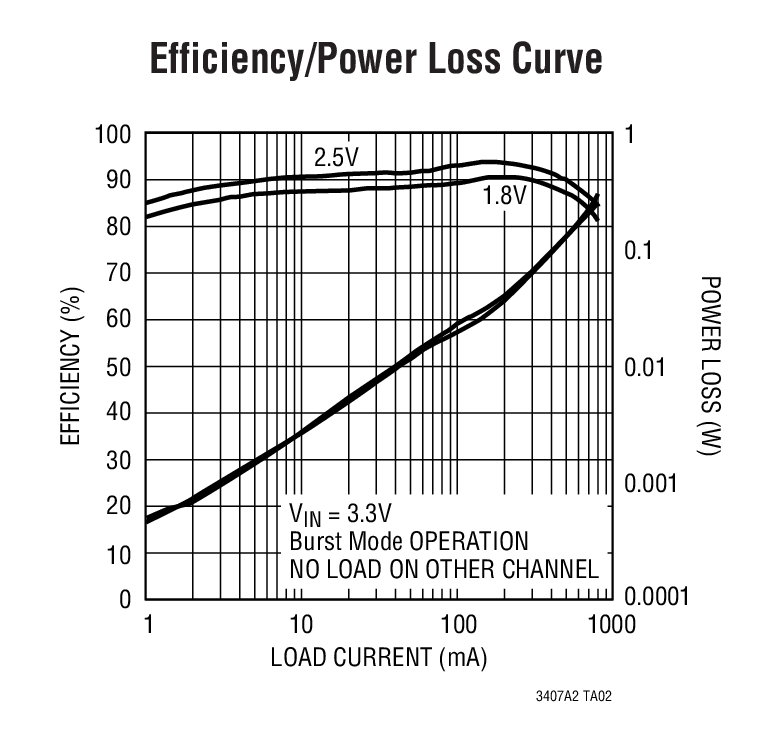

高効率：最大95%
低リップル（<35mV_PK-PK）のBurst Mode動作：I_Q＝40μA
2.25MHzの固定周波数動作
ショットキー・ダイオード不要
低R_DS(ON)スイッチ内蔵：0.35Ω
電流モード動作による優れた入力および負荷過渡応答
短絡保護機能
低損失動作：100%デューティ・サイクル
非常に低いシャットダウン電流：I_Q< 1μA
0.6V～5Vの出力電圧
パワーオン・リセット出力
外部同期可能な発振器
オプションの外部ソフトスタート

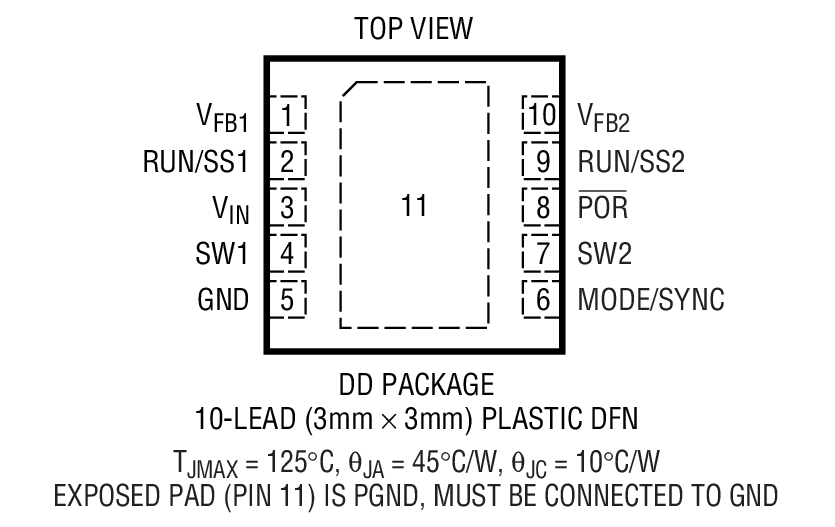

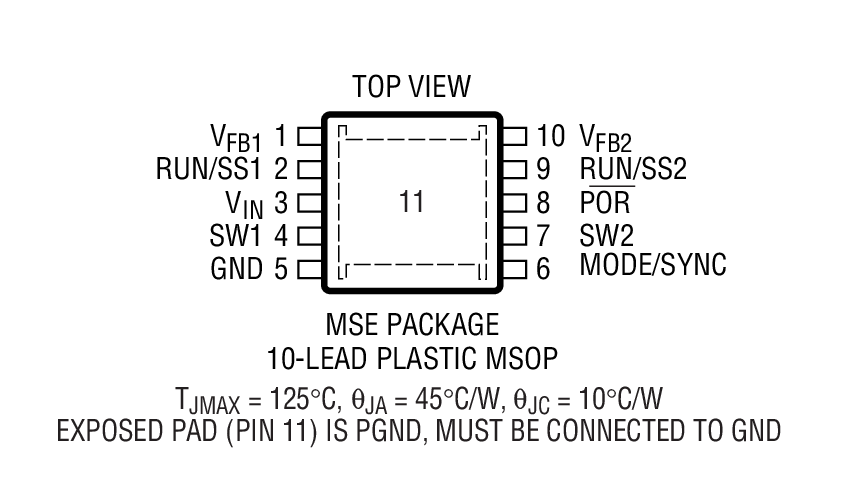

熱特性が改善された小型MSOPパッケージと3mm×3mm DFNパッケージ

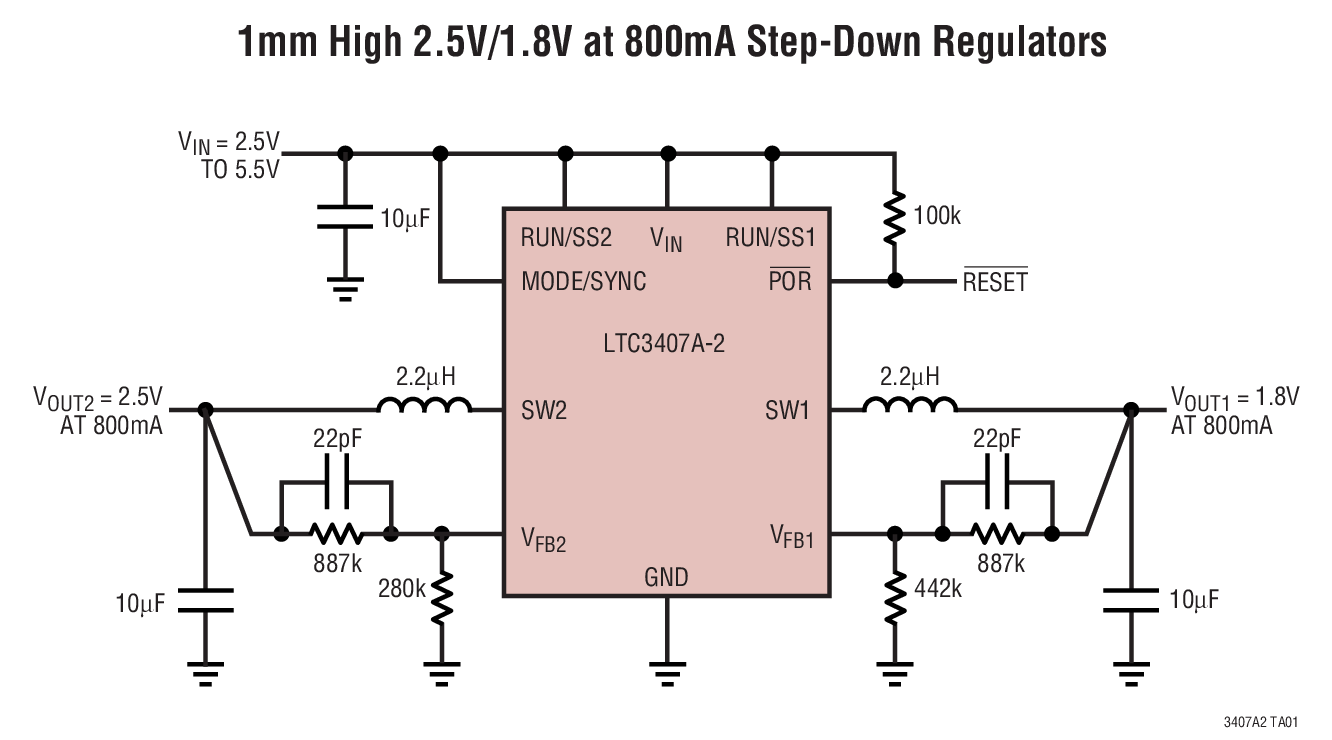

LTC3407A-2は、デュアル固定周波数同期整流式降圧DC/DCコンバータです。低消費電力アプリケーション向けのLTC3407A-2は、2.5V～5.5Vの入力電圧範囲、2.25MHzの固定スイッチング周波数で動作し、高さ1mm以下の小型で低コストのコンデンサやインダクタを使用できます。各出力電圧は0.6V～5Vの範囲で調整可能です。内蔵の同期0.35Ω、1Aパワー・スイッチによって高効率を達成し、外付けのショットキー・ダイオードが不要です。

ユーザが選択可能なモード入力により、リップル・ノイズと低電力での効率のトレードオフが可能です。Burst Mode^®動作は軽負荷時に最大効率を達成し、パルス・スキップ・モードでは軽負荷時にリップル・ノイズを最小限に抑えます。

バッテリ寿命を最大限に延ばすために、ドロップアウト時にPチャネルMOSFETを連続的にオンし（100%デューティ・サイクル）、両チャネルの総消費電流をわずか40μAに抑えます。また、シャットダウン時のデバイスの消費電流は1μA以下です。


	I_OUT	F_SW	Features
LTC3407	2x 600mA	1.5MHz
LTC3407-2	2x 800mA	2.25MHz
LTC3407-3	2x 800mA	2.25MHz	Fixed 1.8V/3.3V
LTC3407-4	2x 800mA	2.25MHz	Reduced POR Delay
LTC3407A	2x 800mA	1.5MHz	Low Ripple Burst Mode
LTC3407A-2	2x 800mA	2.25MHz	Low Ripple Burst Mode

アプリケーション

PDA/パームトップPC
デジタル・カメラ
携帯電話
ワイヤレスおよびDSLモデム

製品モデル: 8
1Ku当たりの価格: 最低価格：$3.54

ドキュメント

データシート 1

LTC3407A-2: Dual Synchronous 800mA, 2.25MHz Step-Down DC/DC Regulator Data Sheet 09/25/2007

信頼性データ 1

R415 Reliability Data 03/23/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3407AEDD-2#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AEDD-2#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AEMSE-2#PBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AEMSE-2#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AIDD-2#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AIDD-2#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AIMSE-2#PBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3407AIMSE-2#TRPBF	10-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3407AEMSE-2#PBF	製造中
LTC3407AEMSE-2#TRPBF	製造中
7 12, 2022 - 22_0157 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
		PCN22_0157_Form Material_Report Qualification Results Summary Delta Qualification Matrix Detailed Parts List
LTC3407AEMSE-2#PBF	製造中
LTC3407AEMSE-2#TRPBF	製造中
6 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3407AEMSE-2#PBF	製造中
LTC3407AEMSE-2#TRPBF	製造中
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC3407AEMSE-2#PBF	製造中
LTC3407AEMSE-2#TRPBF	製造中
LTC3407AIMSE-2#PBF	製造中
LTC3407AIMSE-2#TRPBF	製造中
6 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3407AIMSE-2#PBF	製造中
LTC3407AIMSE-2#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4365	新規設計に推奨	低電圧、過電圧および逆電源保護コントローラ
シリコン発振器 1
LTC6908		スペクトル拡散変調付き抵抗設定SOT-23発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974	新規設計に推奨	正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
単電源監視 1
LTC2935	製造中	パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ

製品モデル	製品ライフサイクル	詳細
LTC2935	製造中	パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ
LTC4365	新規設計に推奨	低電圧、過電圧および逆電源保護コントローラ
LTC2974	新規設計に推奨	正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ

ツールおよびシミュレーション

LTspice 1

LTC3407A-2 - Step-Down (Buck) Regulators

下記製品はLTspiceで使用することが出来ます。:

LTC3407
LTC3407-2
LTC3407-3
LTC3407-4
LTC3407A
LTC3407A-2

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
