製品概要

機能と利点

  • 非常に低い消費電流:わずか40mA

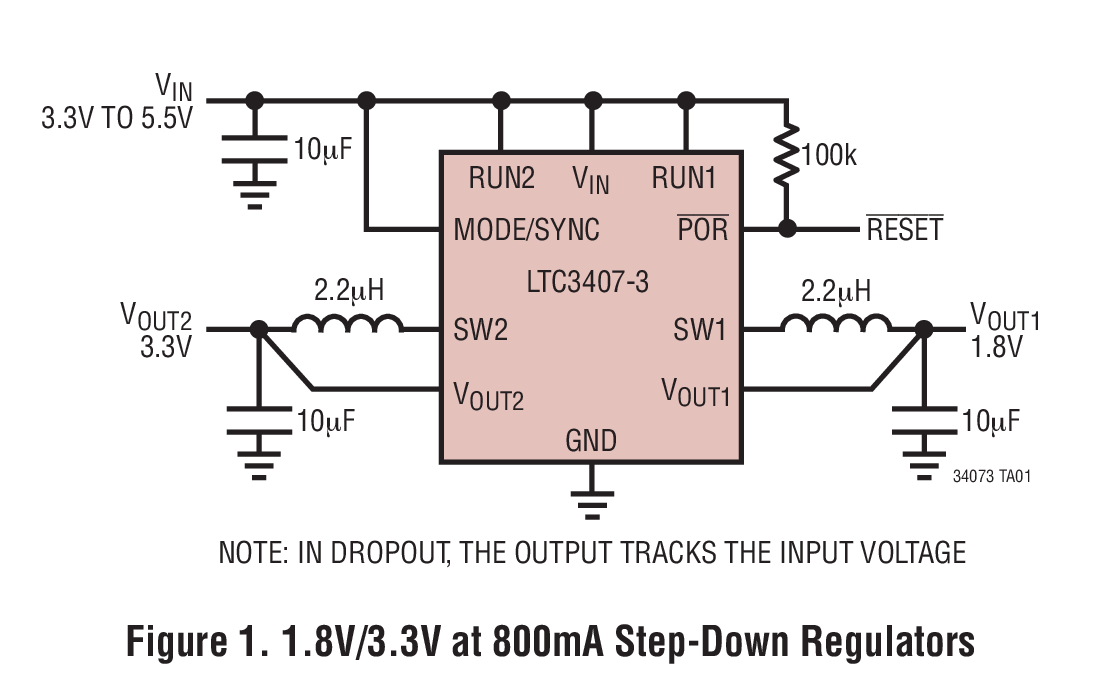

  • 800mAで1.8V/800mAで3.3V

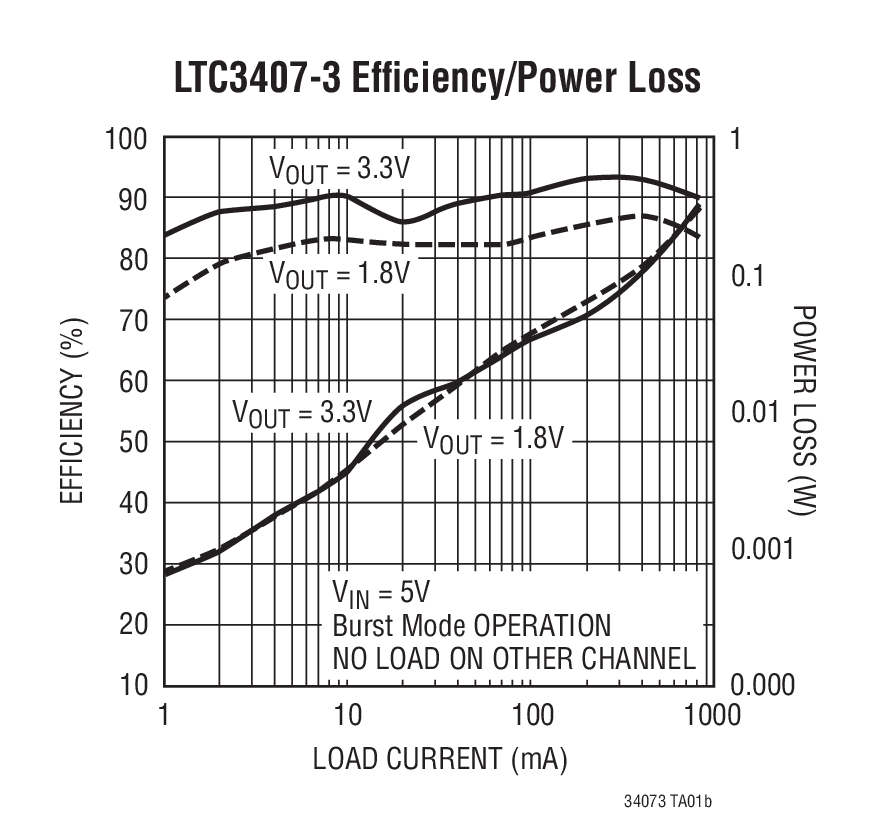

  • 高効率:最大95%
  • 2.25MHz固定周波数動作
  • 高いスイッチ電流:チャネル当たり1.2A
  • ショットキー・ダイオード不要
  • 低 RDS(ON) スイッチ内蔵:0.35Ω
  • 入力電圧:3.3V~5.5V
  • 電流モード動作による優れた入力および負荷過渡応答
  • 短絡保護機能
  • 低損失動作:100%デューティ・サイクル
  • 非常に低いシャットダウン電流: IQ < 1µA
  • パワーオンリセット出力
  • 外部同期可能な発振器

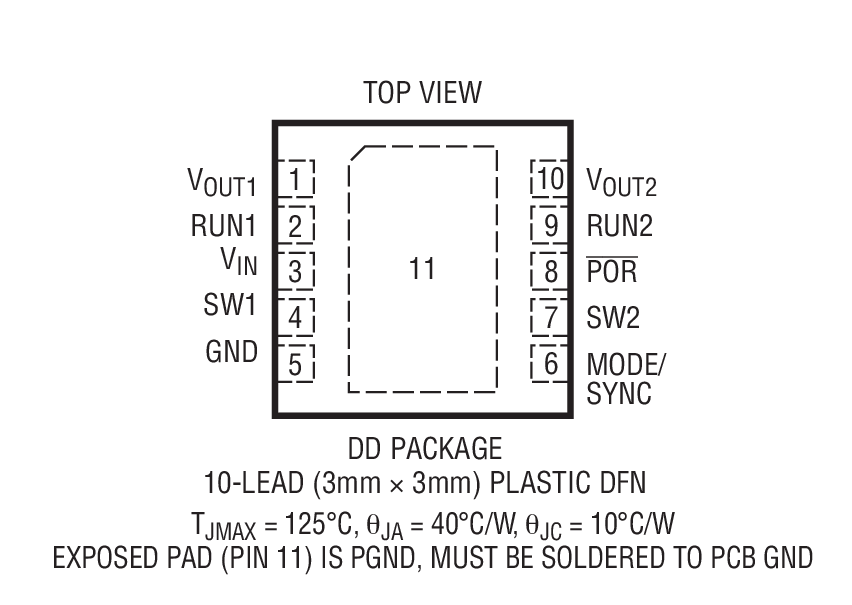

  • 熱特性が改善された小型3mm×3mm DFNパッケージ

製品概要

LTC3407-3は、デュアル固定周波数同期整流式降圧DC/DCコンバータです。低消費電力アプリケーション向けのLTC3407-3は、3.3V~5.5Vの入力電圧範囲、2.25MHzの固定スイッチング周波数で動作し、高さ1.0mm以下の小型で低コストのコンデンサやインダクタを使用できます。内蔵の同期0.35Ω、1.2Aパワー・スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。

ユーザが選択可能なモード入力により、ノイズ・リップルと電力効率のトレードオフが可能です。Burst Mode®動作は軽負荷時に高効率を維持し、パルス・スキップ・モードでは軽負荷時にノイズ・リップルが低減されます。

バッテリ寿命を最大限に延ばすために、ドロップアウト時にPチャネルMOSFETを連続的にオンし(100%デューティ・サイクル)、両チャネルの総消費電流をわずか40mAに抑えます。また、シャットダウン時のデバイスの消費電流は1mA以下です。


Iout Fsw Features
LTC3407 2x 600mA 1.5MHz
LTC3407-2 2x 800mA 2.25MHz
LTC3407-3 2x 800mA 2.25MHz Fixed 1.8V/3.3V
LTC3407-4 2x 800mA 2.25MHz Reduced POR Delay
LTC3407A 2x 600mA 1.5MHz Low Ripple Burst Mode
LTC3407A-2 2x 800mA 2.25MHz Low Ripple Burst Mode
