製品概要
機能と利点
- 高効率：最大95%
- 非常に低い消費電流：わずか40μA
- 2.25MHzの固定周波数動作
- 高いスイッチ電流：チャネル当たり1.2A
- ショットキー・ダイオード不要
- 低RDS(ON)スイッチ内蔵：0.35Ω
- 電流モード動作による優れた入力および負荷過渡応答
- 短絡保護機能
- 低損失動作：100%デューティ・サイクル
- 非常に低いシャットダウン電流：IQ < 1μA
- 0.6V～5Vの出力電圧
- パワーオン・リセット出力
- 外部同期可能な発振器
- 熱特性が改善された小型MSOPパッケージと3mm×3mm DFNパッケージ
製品概要
LTC3407-2は、デュアル固定周波数同期整流式降圧DC/DCコンバータです。低消費電力アプリケーション向けのLTC3407-2は、2.5V～5.5Vの入力電圧範囲、2.25MHzの固定スイッチング周波数で動作し、高さ1.2mm以下の小型で低コストのコンデンサやインダクタを使用できます。各出力電圧は0.6V～5Vの範囲で調整可能です。内蔵の同期0.35Ω、1.2Aパワー・スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。
ユーザが選択可能なモード入力により、リップル・ノイズと電力効率のトレードオフが可能です。バーストモード動作は軽負荷時に高効率を維持し、パルス・スキップ・モードでは軽負荷時にリップル・ノイズが低減されます。
バッテリ寿命を最大限に延ばすために、ドロップアウト時にPチャネルMOSFETを連続的にオンし（100%デューティ・サイクル）、両チャネルの総消費電流をわずか40μAに抑えます。また、シャットダウン時のデバイスの消費電流は1μA以下です。
| Iout | Fsw | Features | |
| LTC3407 | 2x 600mA | 1.5MHz | |
| LTC3407-2 | 2x 800mA | 2.25MHz | |
| LTC3407-3 | 2x 800mA | 2.25MHz | Fixed 1.8V/3.3V |
| LTC3407-4 | 2x 800mA | 2.25MHz | Reduce POR Delay |
| LTC3407A | 2x 600mA | 1.5MHz | Low Ripple Burst Mode |
| LTC3407A-2 | 2x 800mA | 2.25MHz | Low Ripple Burst Mode |
アプリケーション
- PDA/パームトップPC
- デジタル・カメラ
- 携帯電話
- 携帯メディア・プレイヤ
- PCカード
- 無線およびDSLモデム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

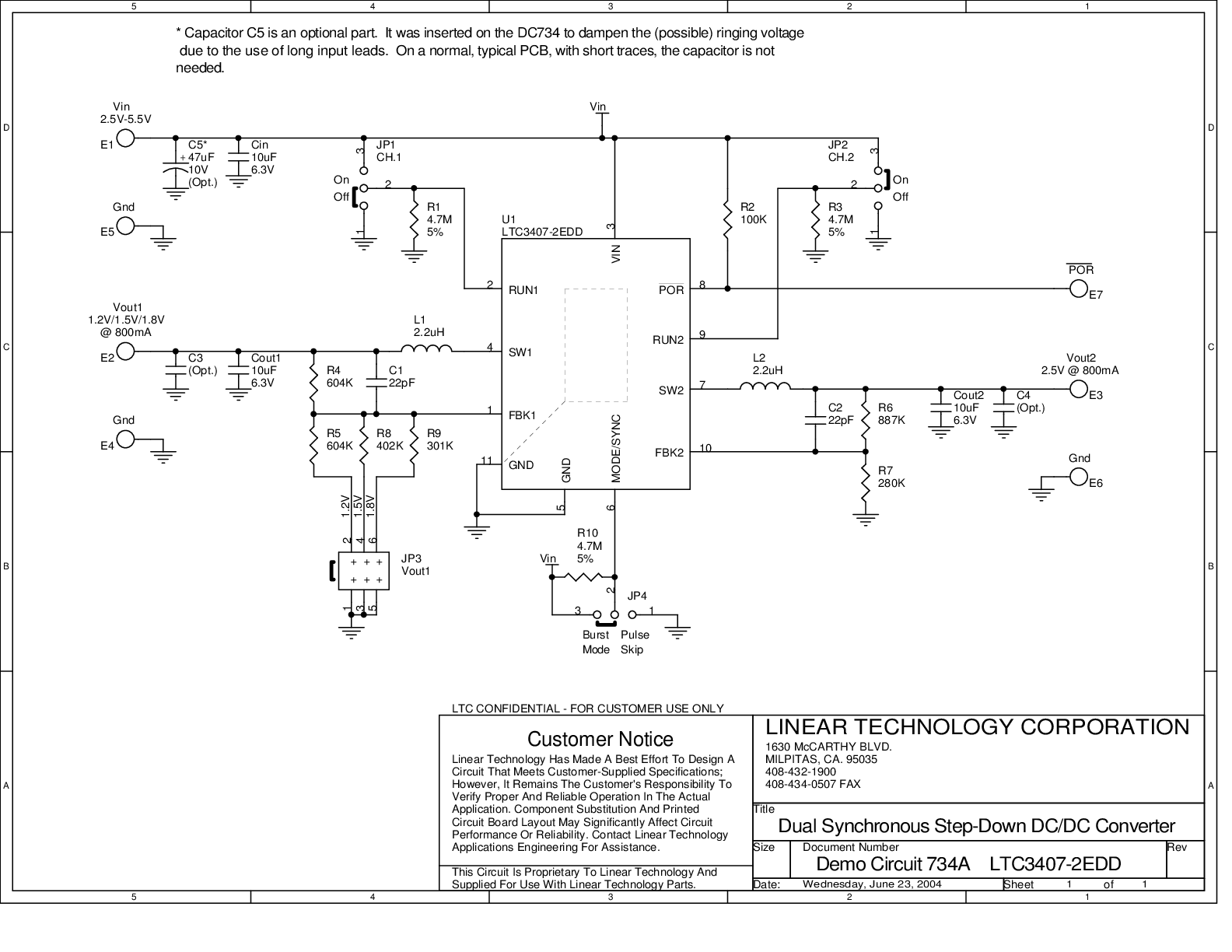

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3407
LTC3407-2
LTC3407-3
LTC3407-4
LTC3407A
LTC3407A-2
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3407
LTC3407-2
LTC3407-3
LTC3407-4
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3407EDD-2#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3407EDD-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3407EMSE-2#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407EMSE-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407EMSE-2#WPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407EMSE-2#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407IDD-2#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3407IDD-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3407IMSE-2#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407IMSE-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407IMSE-2#WPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3407IMSE-2#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
