機能と利点
- 18ビットINL誤差の最大値：全温度範囲で±1 LSB
- 6つの出力範囲をプログラムまたはピン結線で設定： 0V～5V、0V～10V、-2.5V～7.5V、±2.5V、±5V、±10V
- 全温度範囲で単調性を保証
- グリッチ・インパルス：0.4nV•s（3V）、2nV•s（5V）
- 18ビットのセトリング時間： 2.1μs
- 単電源動作：2.7V～5.5V
- 電源電流： 最大1μA
- 電圧制御によるオフセットと利得の調整
- すべてのレジスタの読み出しが可能なシリアル・インタフェース
- 出力範囲に関係なく出力を0Vにクリアおよびパワーオン・リセット
- 48ピン7mm × 7mm LQFPパッケージ
製品概要
LTC2758は、18ビット乗算型シリアル入力、電流出力のデュアルD/Aコンバータです。LTC2758Aは、全温度範囲での完全な18ビット性能(INLおよびDNLが最大で±1LSB)を調整不要で実現します。すべての性能グレードで18ビットの単調性が保証されています。このSoftSpan™ D/Aコンバータは、3V～5Vの単電源で動作し、3線式のSPIシリアル・インタフェースまたはピン結線で設定できる6つの出力範囲(最大±10V)を備えています。
内蔵レジスタの内容（D/Aコンバータ出力範囲の設定を含む）は、わずか1回の命令サイクルで読み出して確認できます。レジスタの内容を変更した場合は、変更されたレジスタが次の命令サイクル時に自動的に読み出されます。
電圧制御のオフセット調整機能および利得調整機能も備えています。パワーオン・リセット回路またはCLRピンを使用すると、いずれも出力範囲に関係なくD/Aコンバータ出力を0Vにリセットできます。
アプリケーション
- 計測器
- 医療機器
- 自動テスト装置
- プロセス制御および産業用自動制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

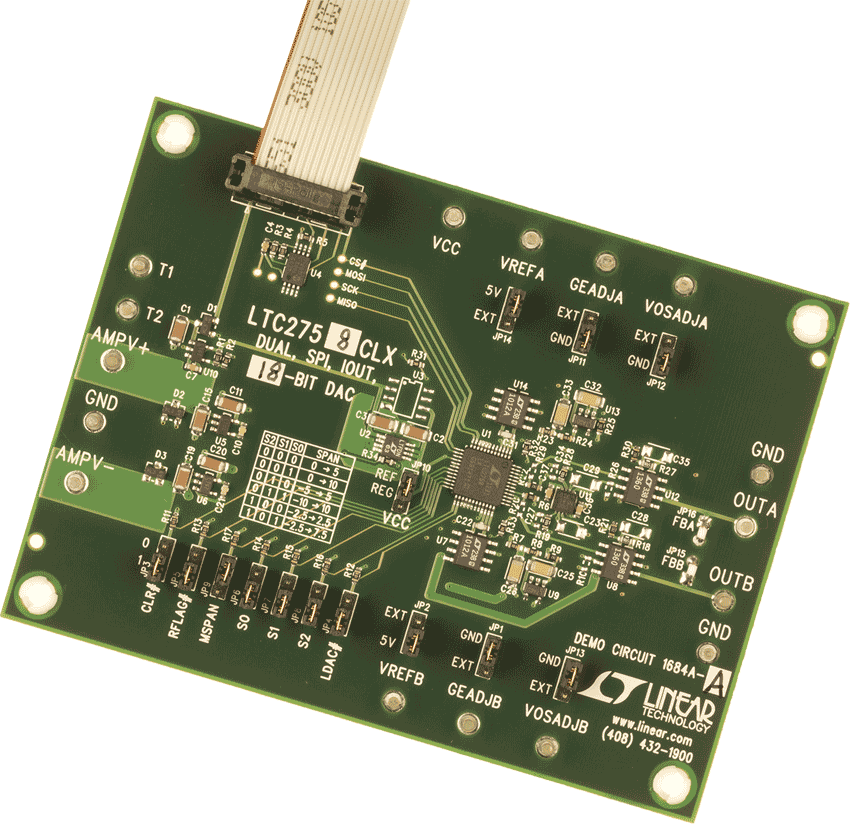

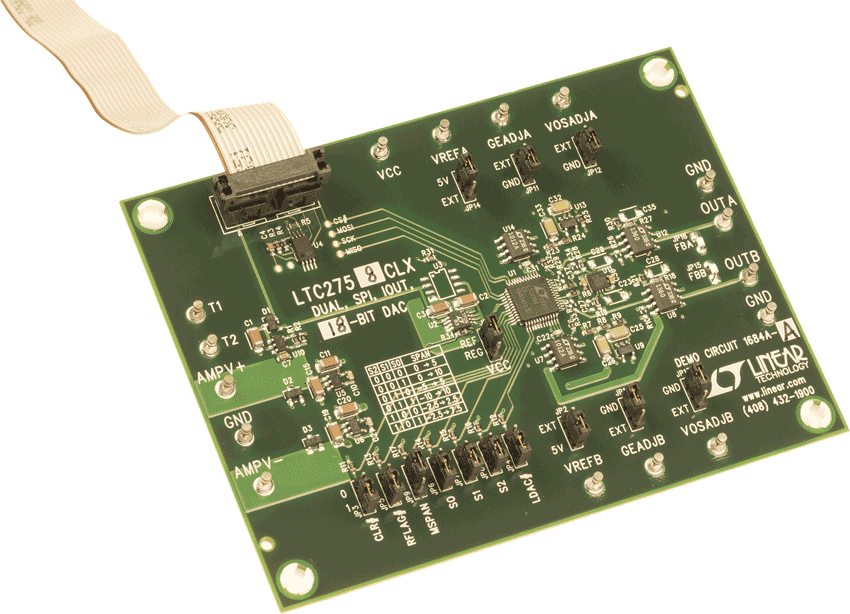

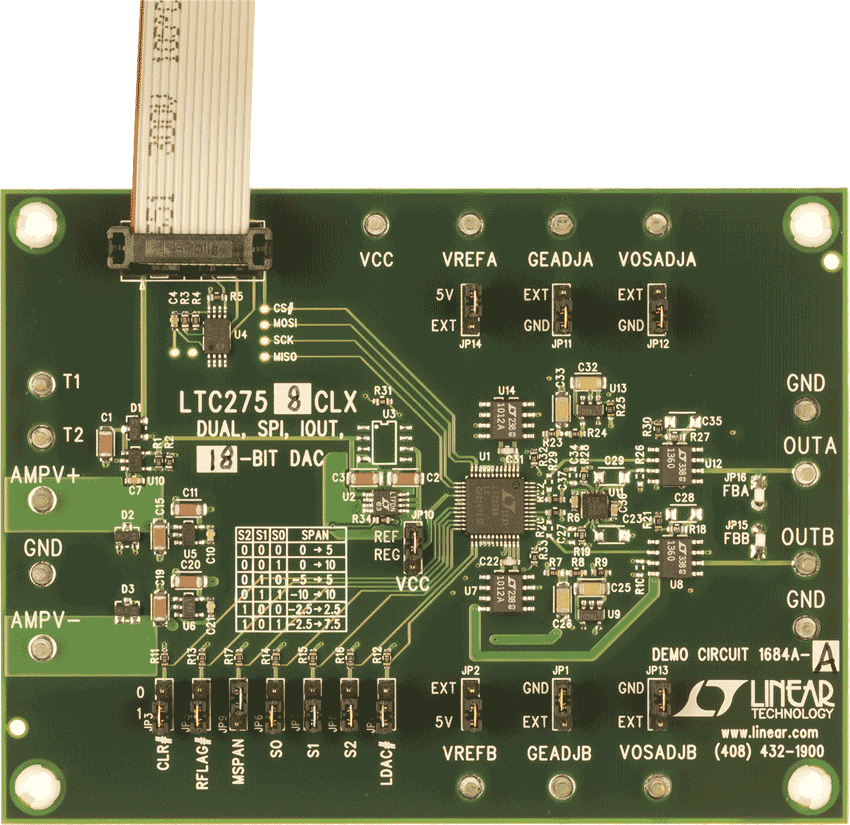

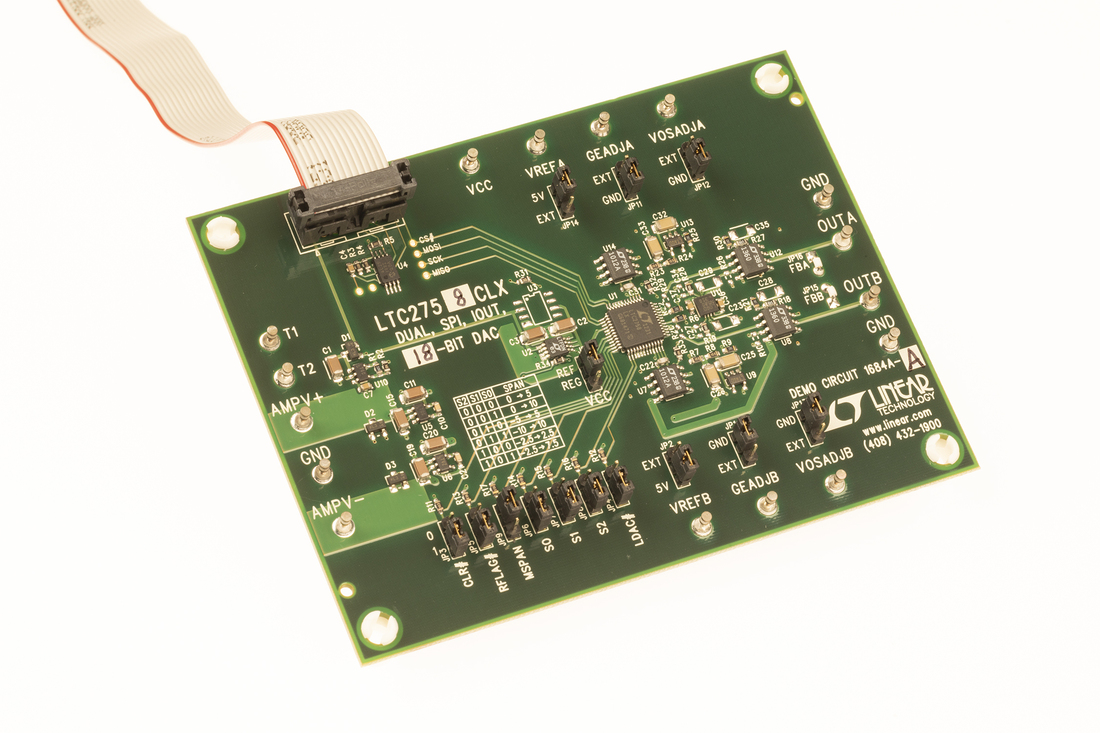

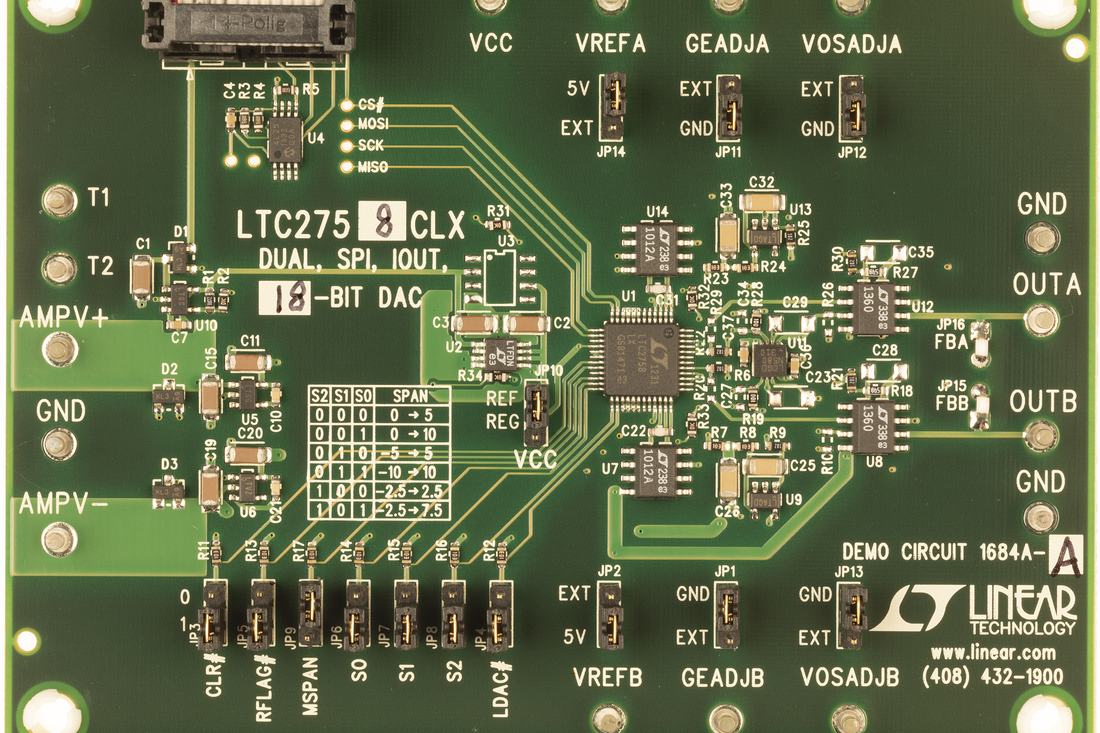

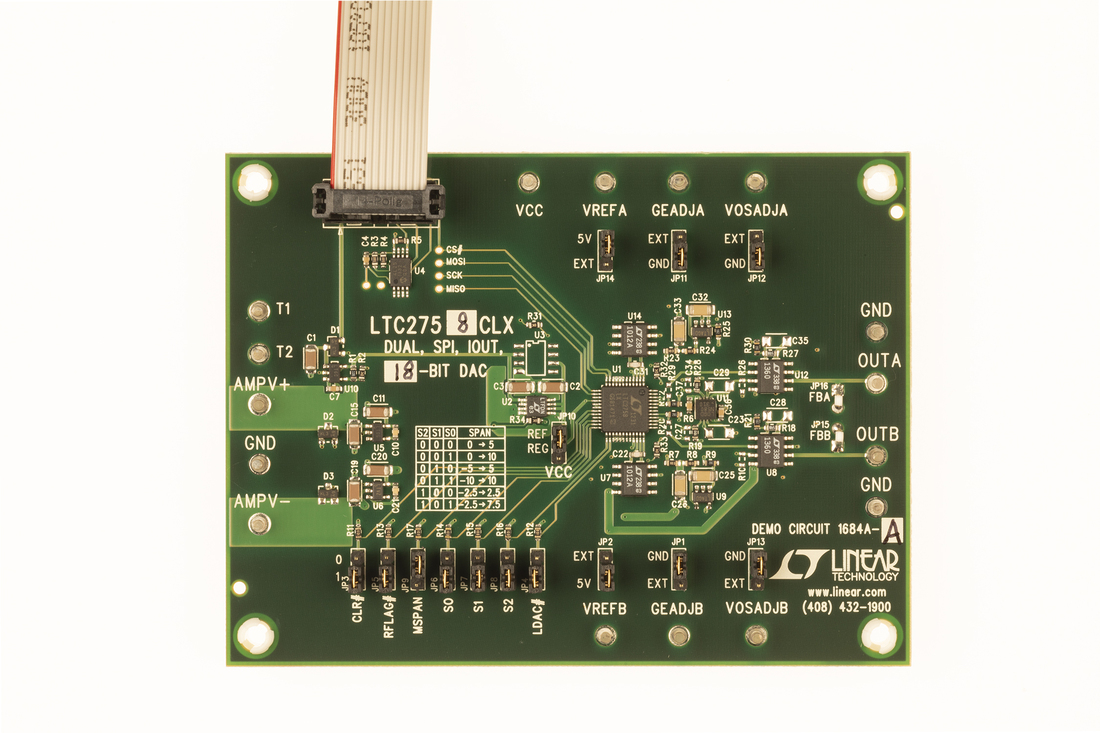

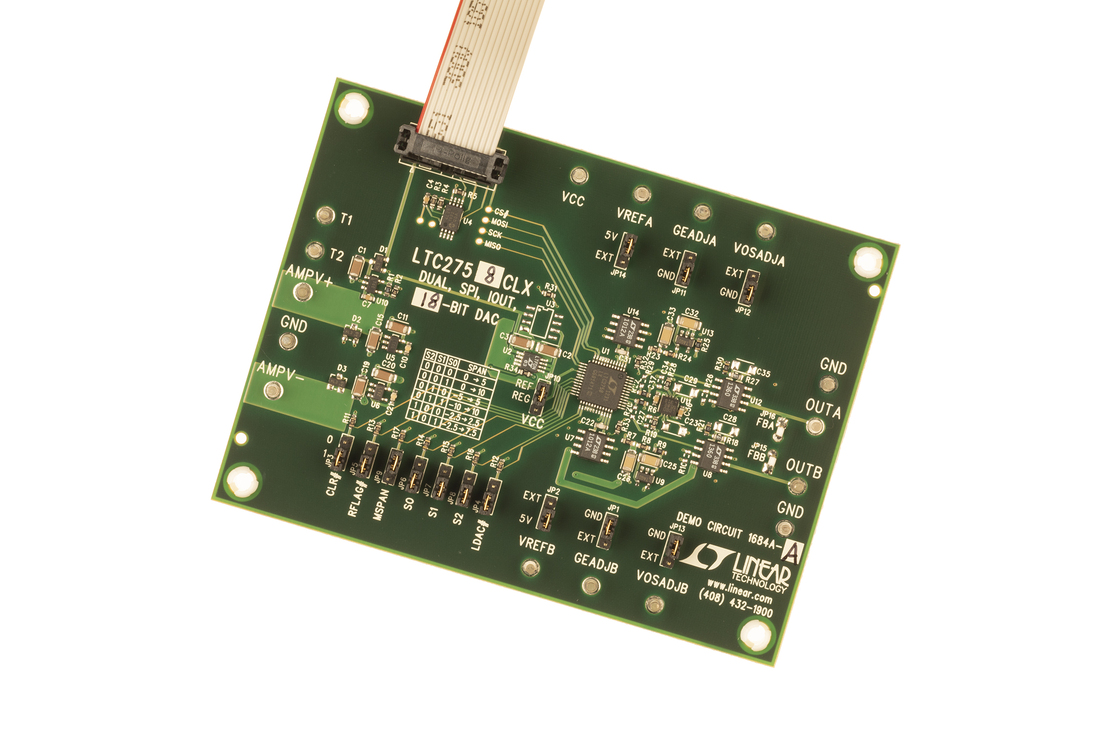

評価キット (1)
参考資料
-
R519 Reliability Data3/26/2018
-

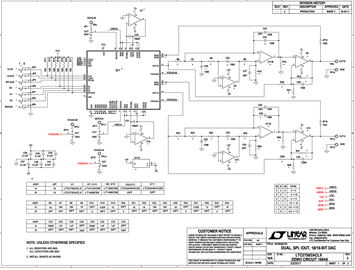

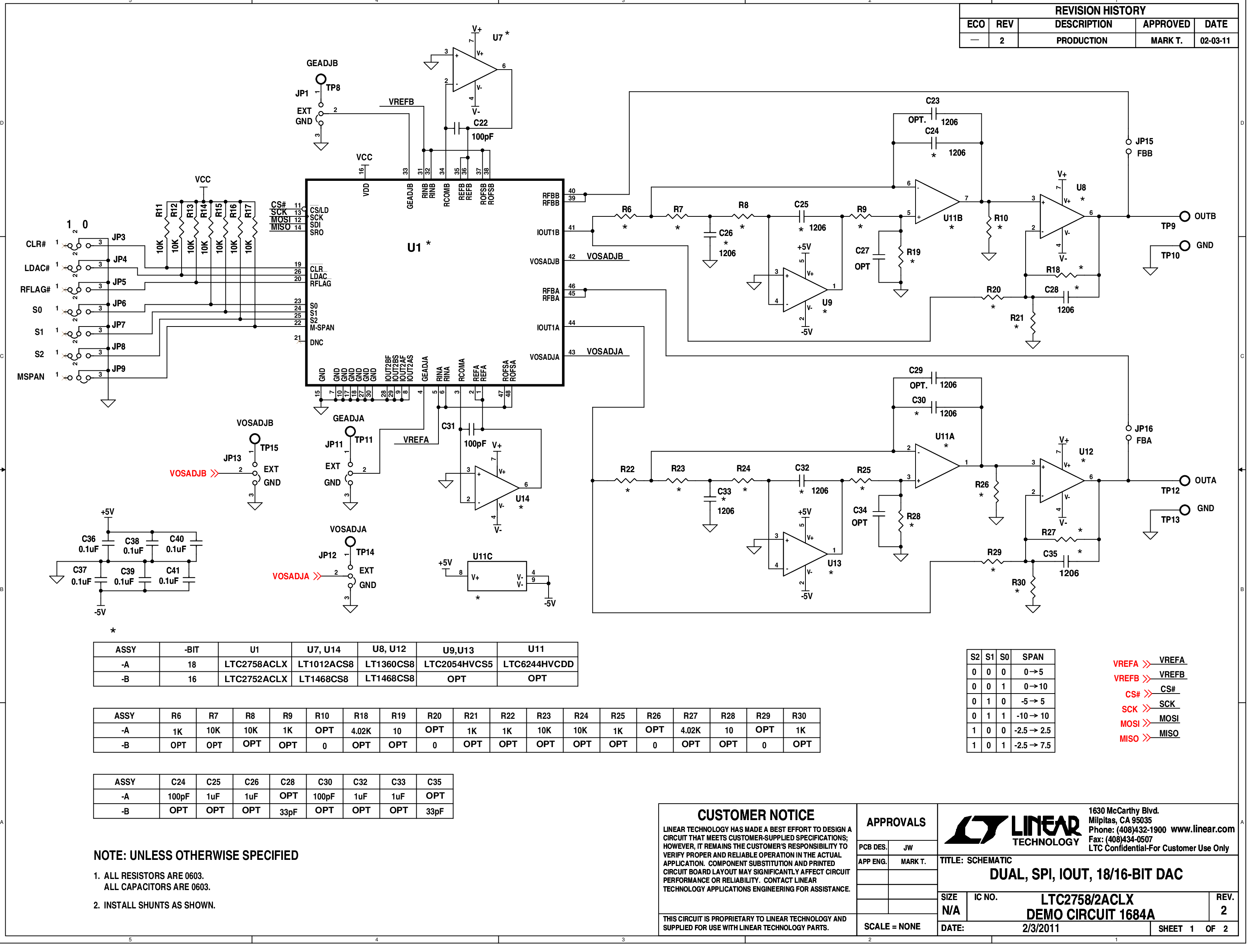

DC1684A - Demo Manual3/17/2014
-
Isolated Data Conversion7/13/2017
-
DAC Selector Card9/21/2015
-
LTC2757 - ±1LSB 18-Bit DAC3/12/2012
-
LTC2758 - ±1LSB 18-Bit Serial DACs2/27/2012
-
Extending the Resolution of the LTC27583/21/2017
-
Fixing a Leader LPS151 Power Supply2/4/2013
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
