製品概要

機能と利点

  • チャンネルあたりプログラマブル出力範囲:
    300 mA、200 mA、100 mA、50 mA、25 mA、12.5 mA、6.25 mA、3.125 mA
  • フレキシブルな電源電圧: 2.85 V ~ 33 V
  • ドロップアウト電圧: 1 V を確保
  • 出力チャンネルごとに別個の電源電圧
  • オプションの負電源への接続用内蔵スイッチ
  • すべての範囲でフル 16 ビット分解能
  • 保証動作: −40 °C ~ 125 °C
  • 高精度(10 ppm/°C(最大値))内部リファレンスまたは外部リファレンス入力
  • アナログ・マルチプレクサによる電圧と電流の監視
  • SPI または専用ピンによる A/B トグル
  • シリアル・インターフェース: 1.8 V ~ 5 V SPI
  • 5 mm × 5 mm 32 ピン QFN パッケージ

製品概要

LTC®2662 は 5 チャンネル、16 ビットの電流源 D/A コンバータ(DAC)ファミリーで、5 つの高コンプライアンス電流源出力を備え、200 mA で 1 V のドロップアウトを保証しています。この部品は最大 32 V の負荷電圧をサポートします。チャンネルごとにプログラマブルな電流範囲が 8 個あり、最大 300 mA のフルスケール出力が可能です。各チャンネルは並行動作が可能で、大電流の超微細調整を行ったり、組み合わせて最大 1.5 A の出力を実現できます。

各出力チャンネルには専用の電源ピンがあります。それぞれ 2.85 V ~ 33 V で動作でき、内蔵スイッチでオプションの負電源に出力を接続できます。

LTC2662 は高精度の 1.25 V 内部リファレンス(10 ppm/°C(最大値))を内蔵しており、外部リファレンスを使用することもできます。

SPI/Microwire 互換 3 線式シリアル・インターフェースは、最大 50 MHz のクロック・レートで最小 1.71 V のロジック・レベルで動作します。

アプリケーション

  • チューナブル・レーザ
  • 半導体光アンプ
  • 抵抗加熱器
  • 電流モード・バイアス
  • 比例ソレノイド・ドライブ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

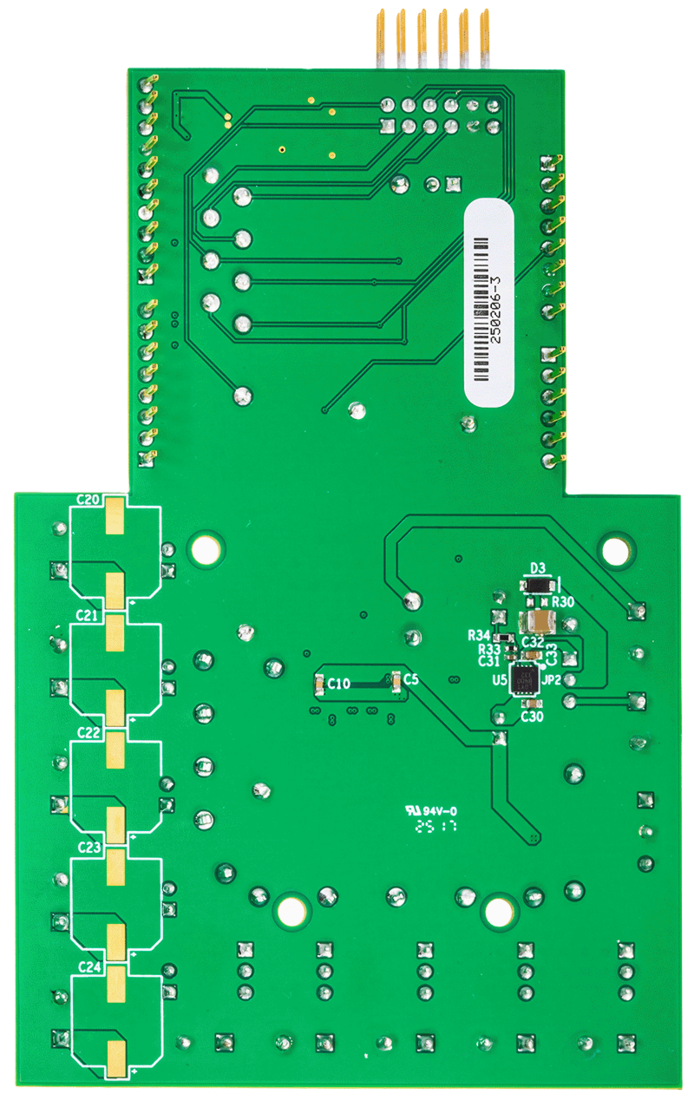

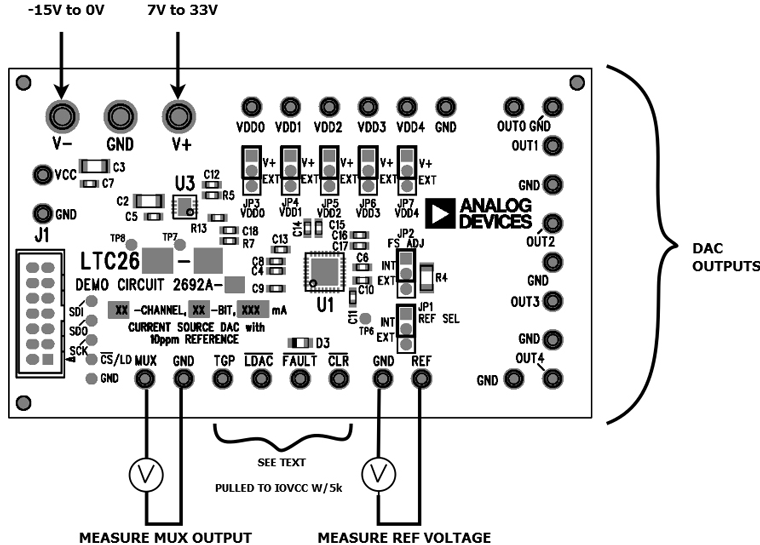

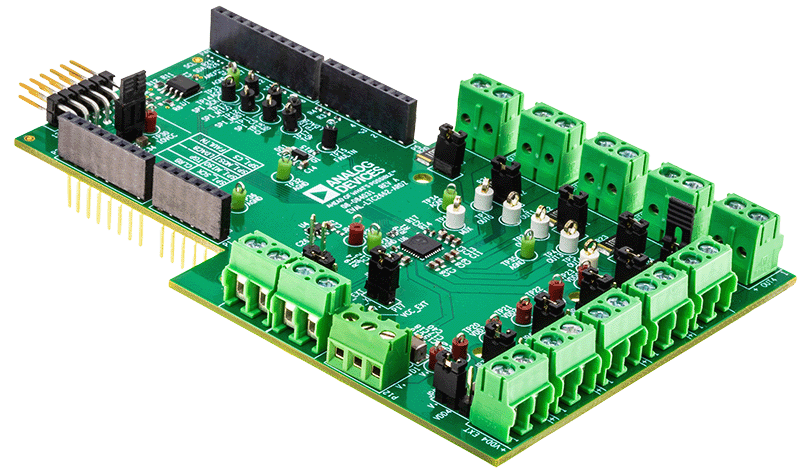

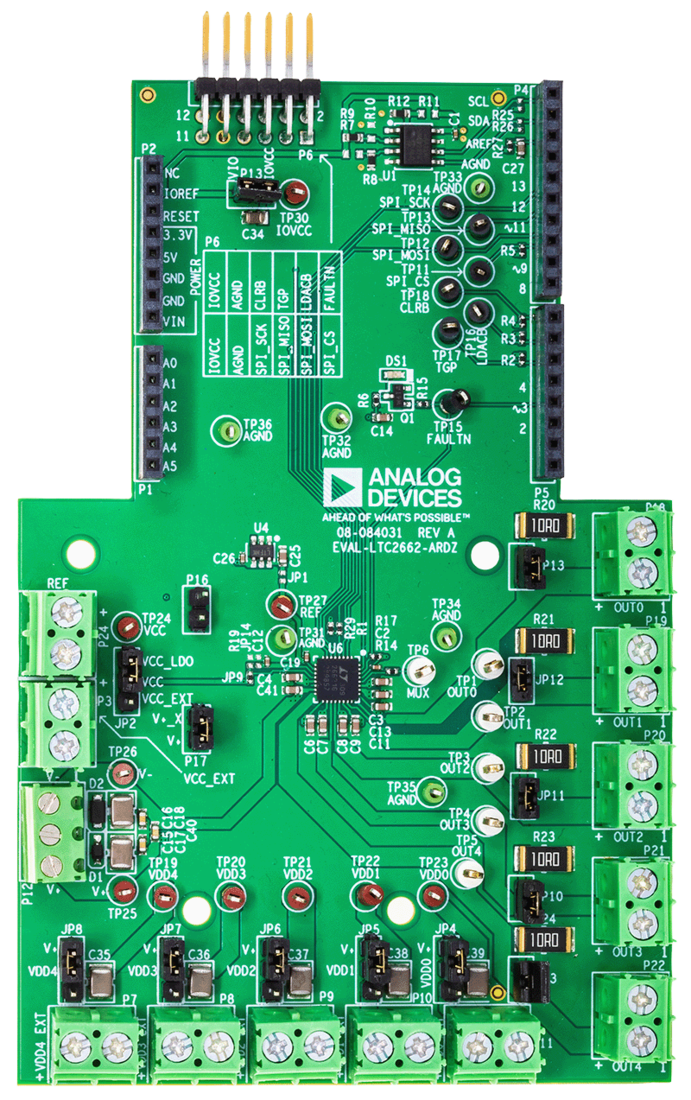

評価キット (1)
