製品概要

機能と利点

  • 高精度リファレンス内蔵
    • 2.5Vフルスケール10ppm/°C (LTC2640-L)
    • 4.096Vフルスケール10ppm/°C (LTC2640-H)

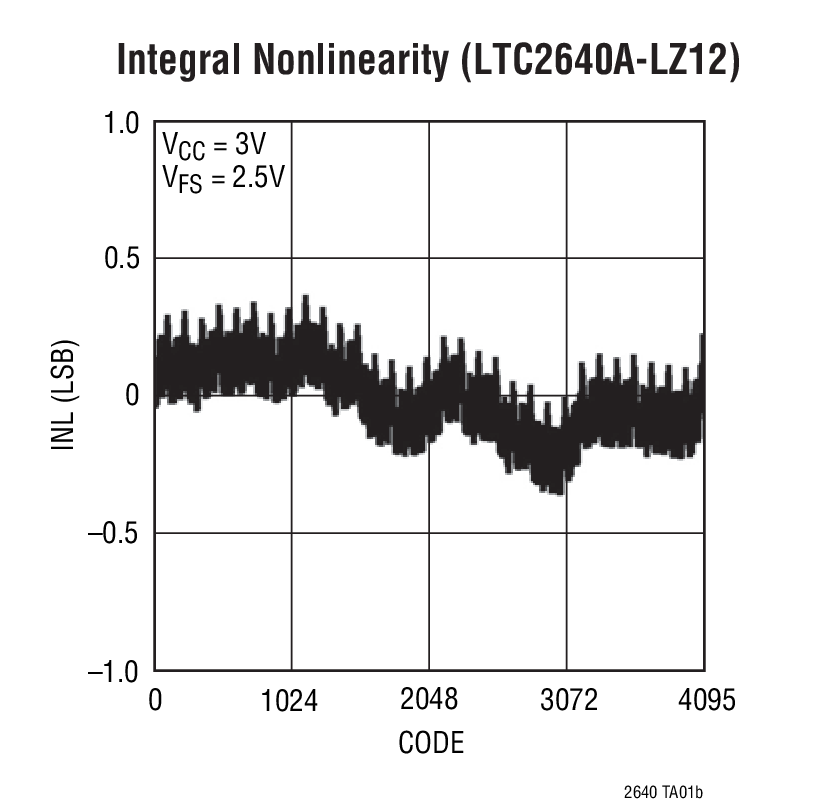

  • 最大INL誤差:1LSB (LTC2640A-12)
  • 双方向リファレンス:入力または10ppm/°C出力
  • 低ノイズ:0.7mVpp(0.1Hz~200kHz)
  • 全温度範囲で単調性を保証
  • 電源電圧範囲:2.7V~5.5V(LTC2640-L)
  • 低消費電力動作:180μA(3V時)
  • 最大1.8μAまで消費電流(電力)を減少(CおよびIグレード)
  • 非同期DACのクリア・ピン(LTC2640-Z)
  • ゼロスケールまたはミッドスケールにパワーオン・リセットを選択可能
  • ダブルバッファ・データ・ラッチ
  • -40℃~125℃での動作を保証(Hグレード)

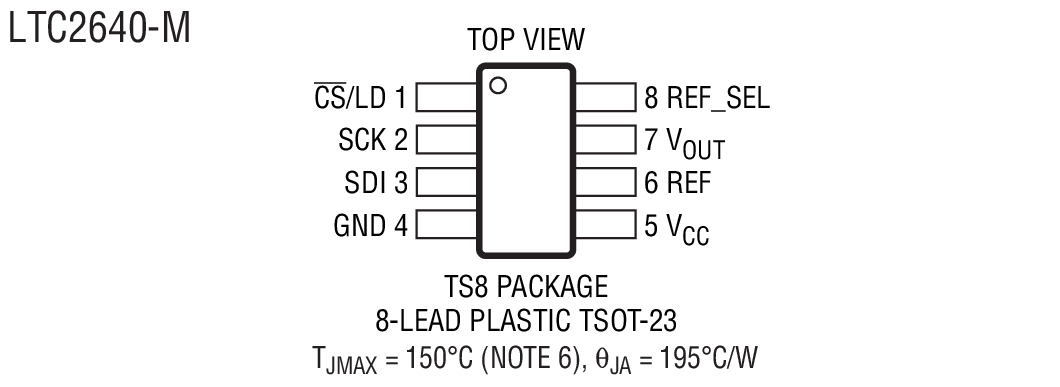

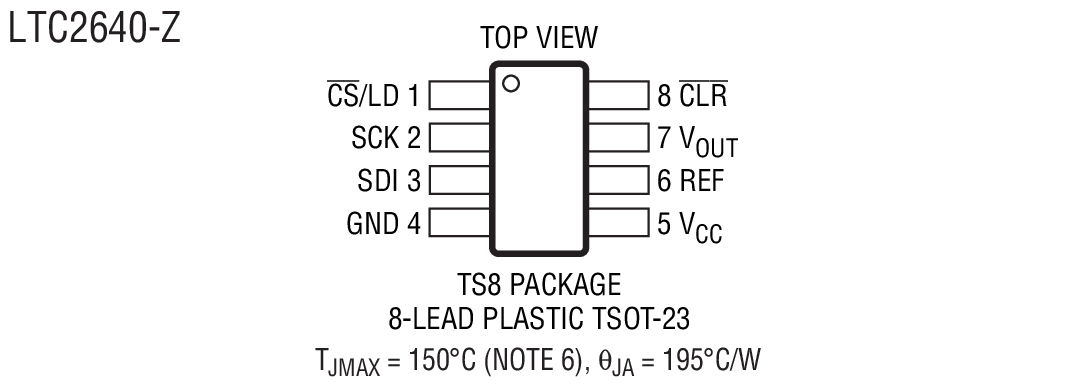

  • 8ピンTSOT-23(ThinSOT)パッケージ

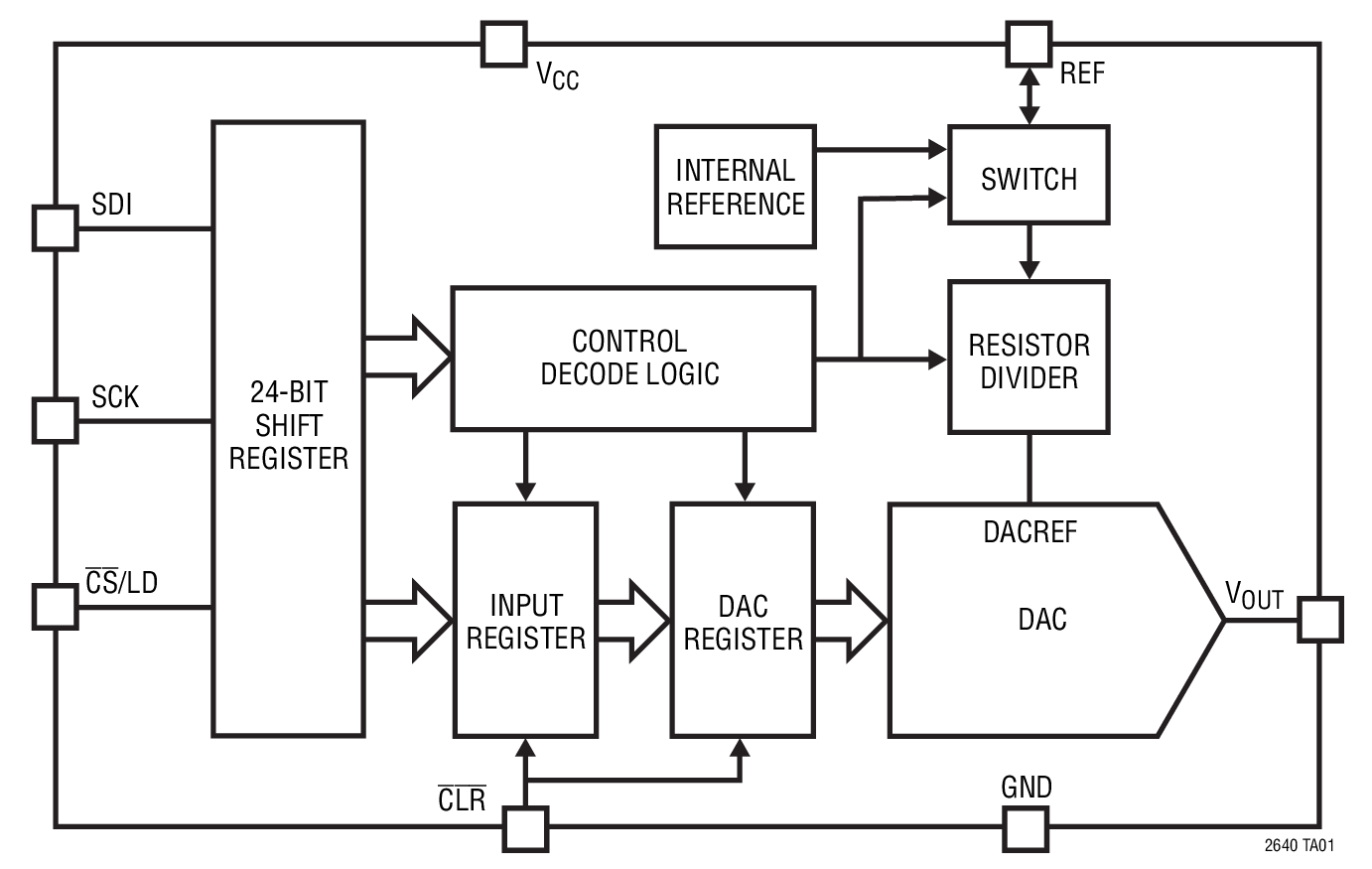

製品概要

LTC2640は、高精度、低ドリフトのリファレンスを8ピンTSOT-23パッケージに集積した、12、10および8ビット電圧出力D/Aコンバータ・ファミリです。単調性が保証されたレール・トゥ・レール出力バッファを内蔵しています。

LTC2640-Lは2.5Vのフルスケール出力を備え、2.7V~5.5Vの単電源で動作します。LTC2640-Hは4.096Vのフルスケール出力を備え、4.5V~5.5Vの単電源で動作します。REFピンでは10ppm/℃のリファレンス出力を供給できます。

各D/Aコンバータは外部リファレンス・モードでも動作可能で、このモードでREFピンに供給される電圧によってフルスケール出力が設定されます。

LTC2640 D/Aコンバータは、最大50MHzのクロック・レートで動作する3線式のSPI/MICROWIRE互換シリアル・インタフェースを採用しています。

LTC2640はパワーオン・リセット回路を内蔵しています。起動後にゼロスケールまたはミッドスケールにリセットするオプションが用意されています。


アプリケーション

  • モバイル通信
  • プロセス制御および産業用オートメーション
  • 自動テスト装置
  • 携帯機器
  • 自動車
  • 光通信

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

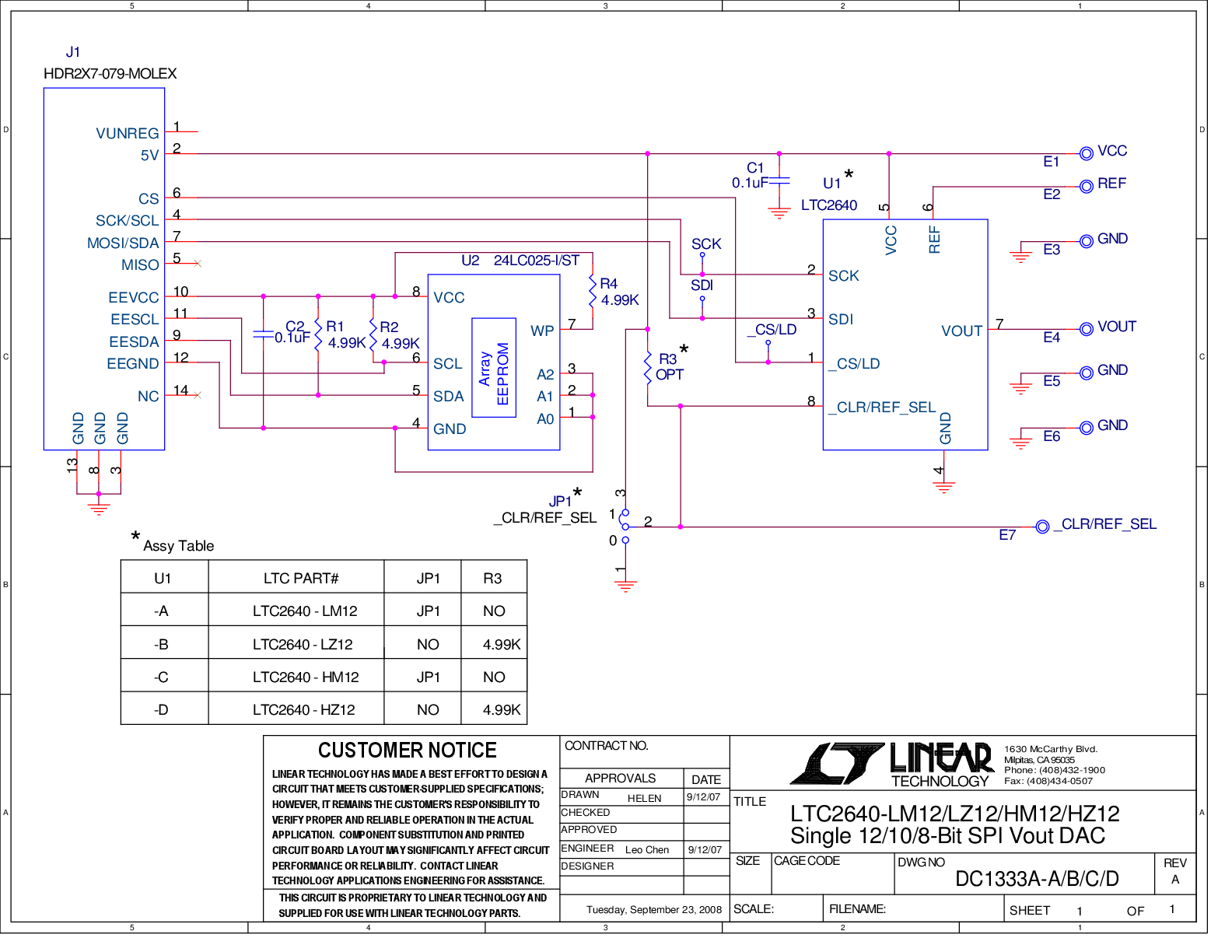

評価キット (4)
