LTC2484

Easy Drive入力電流キャンセル機能付き24ビット・デルタシグマ ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95
特長
  • Easy Drive 技法により、差動入力電流がゼロのレール・トゥ・レール入力が可能
  • 最大限の精度で高インピーダンス・センサを直接デジタル化
  • RMSノイズ:600nV
  • 温度センサを内蔵
  • GND~VCC の入力/リファレンス同相範囲
  • 50Hz、60Hz、または50Hz/60Hz 同時の除去モードをプログラム可能
  • INL が2ppm、ミッシングコードなし
  • オフセットが1ppm、全未調整誤差が15ppm
  • 選択可能な2 倍速モード(内部発振器を使用した場合15Hz)
  • 待ち時間なし:デジタルフィルタは1 サイクルでセトリング
  • 2.7V~5.5V 単一電源動作
  • 内部発振器
  • 小型(3mm×3mm)10 ピンDFN パッケージ
製品概要
show more Icon

LTC2484は、24ビット No Latency デルタシグマ・アナログ-デジタル・コンバータと特許取得のEasy Drive技法を組み合わせたデバイスです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース・インピーダンスを許容可能で、レール・トゥ・レールの入力範囲の入力信号を直接デジタル化できます。

LTC2484は温度センサと発振器を内蔵しています。LTC2484は外部信号または内部温度センサを測定し、入力周波数を除去するように構成可能です。50Hz、60Hz、または50Hz/60Hz同時の入力周波数除去比を選択可能で、2倍速モードに設定することもできます。

LTC2484はリファレンス電圧と関係なく、広い同相入力電圧範囲(0V~VCC)が可能です。リファレンスは100mVという低電圧が可能、もしくは、VCCに直接接続可能です。LTC2484は調整された発振器を内蔵しているので、外付けの水晶発振子や発振器が不要です。連続した自動的なオフセットおよびフルスケール較正により、絶対精度と低ドリフトが自動的に維持されます。


アプリケーション

  • ダイレクト・センサ・デジタイザ
  • 直接温度測定
  • ストレイン・ゲージ・トランスジューサ
  • 計測
  • 産業用プロセス制御
  • DVMおよびメータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2484CDD#PBF
  • HTML
  • HTML
LTC2484CDD#TRPBF
  • HTML
  • HTML
LTC2484IDD#PBF
  • HTML
  • HTML
LTC2484IDD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2484CDD#PBF

製造中

LTC2484CDD#TRPBF

製造中

LTC2484IDD#PBF

製造中

LTC2484IDD#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2484CDD#PBF

製造中

LTC2484CDD#TRPBF

製造中

LTC2484IDD#PBF

製造中

LTC2484IDD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

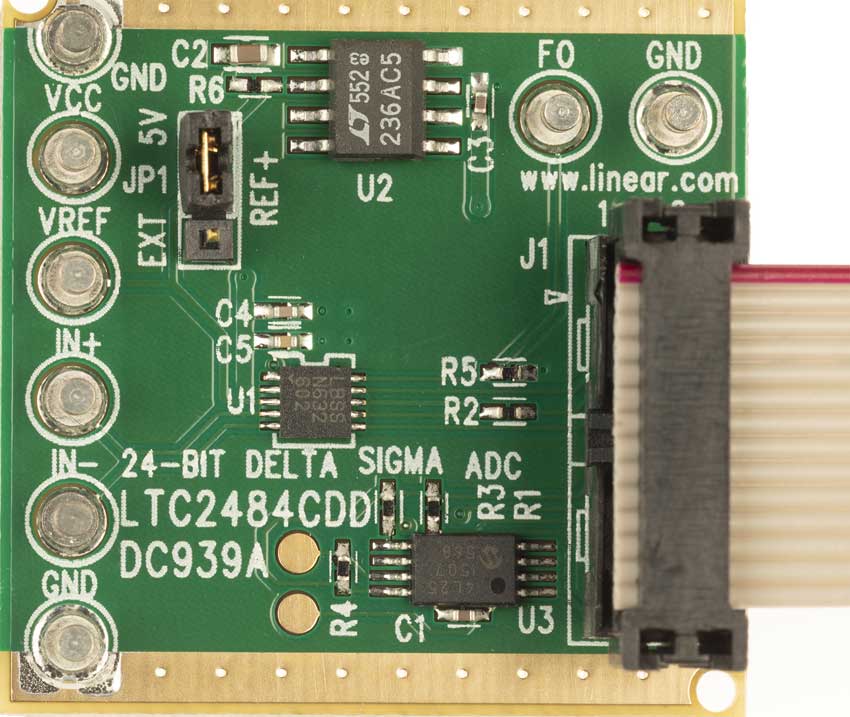

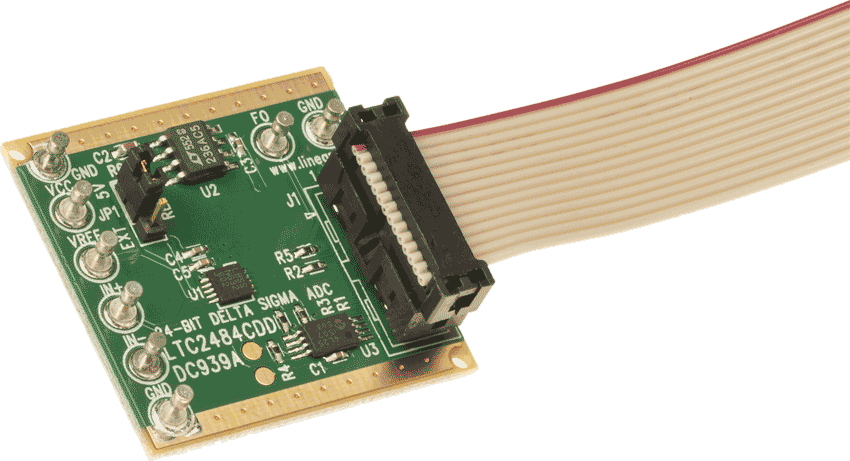

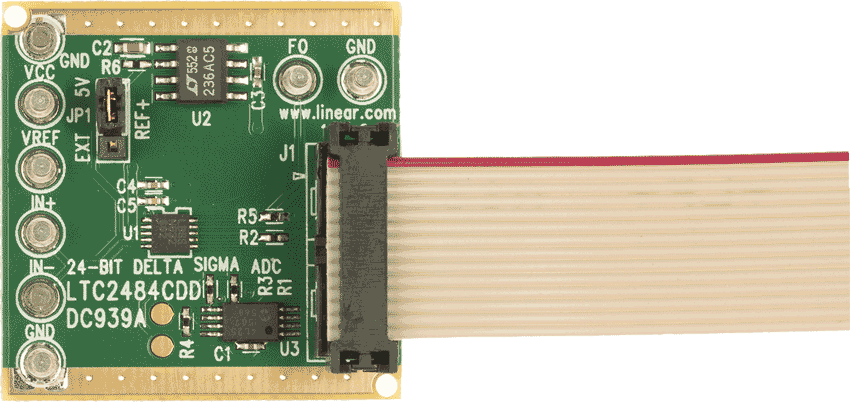

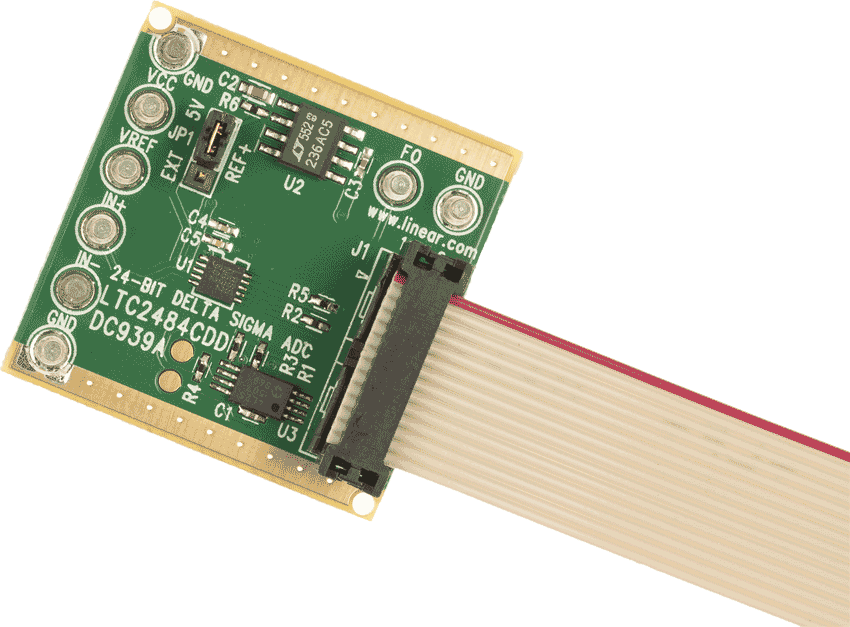

DC939A

LTC2484IDD Demo Board | 24-Bit Delta Sigma ADC w/Temp (requires DC2026)

zoom

DC939A

LTC2484IDD Demo Board | 24-Bit Delta Sigma ADC w/Temp (requires DC2026)

LTC2484IDD Demo Board | 24-Bit Delta Sigma ADC w/Temp (requires DC2026)

製品の詳細

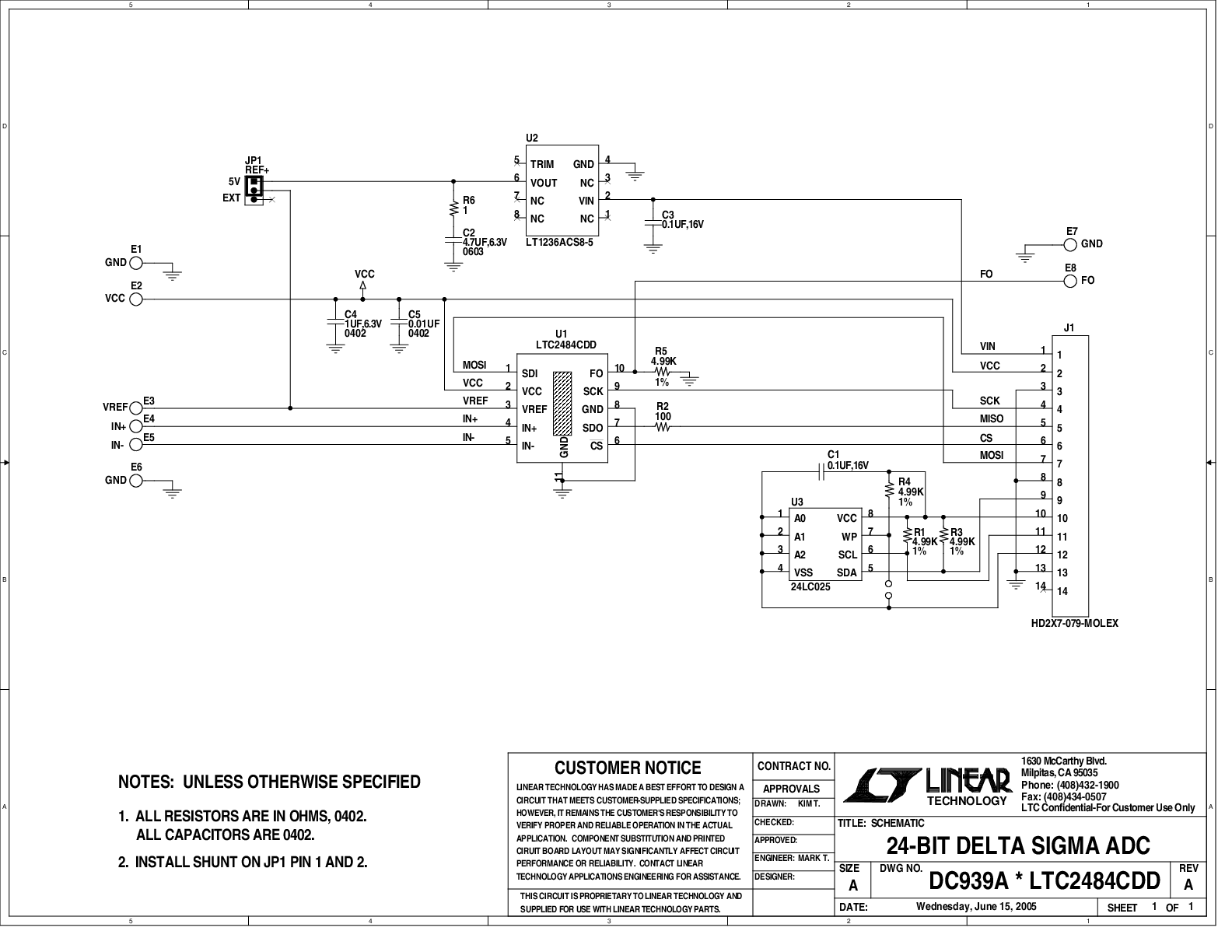

Demonstration circuit DC939 features the LTC2484, a 24-bit high performance DS analog-to-digital converter (ADC). The LTC2484 features 2ppm linearity, 0.5mV offset, and 600nV RMS noise. The input is fully differential, with input common mode rejection of 140 dB. The LTC2484 is available in a 10 pin DFN package and has an easy to use SPI interface. DC939 is a member of ADI's QuickEval family of demonstration boards. It is designed to allow easy evaluation of the LTC2484 and may be connected directly to the target application’s analog signals while using the DC590 USB Serial Controller board and supplied software to measure performance. The exposed ground planes allow proper grounding to prototype circuitry. After evaluating with ADI's software, the digital signals can be connected to the end application’s processor / controller for development of the serial interface.

ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
