LTC2482: Easy Drive入力電流キャンセル機能付き16ビット デルタシグマ ADC データシート (Rev. )8/31/2010PDF2M
類似製品
製品概要
機能と利点
- Easy Drive 技法により、差動入力電流がゼロのレール・トゥ・レール入力が可能
- 最大限の精度で高インピーダンス・センサを直接デジタル化
- RMS ノイズ:VREFと無関係に600nV
- 16ビット分解能で100mWの低電圧リファレンスで動作
- GND~VCC の入力/リファレンス同相範囲
- 50Hz/60Hz 同時除去モード
- INL が2ppm、ミッシングコードなし
- オフセットが1ppm、全未調整誤差が15ppm
- 待ち時間なし:デジタルフィルタは1サイクルでセトリング
- 2.7V~5.5V 単一電源動作
- 内部発振器
- 小型(3mm×3mm)10 ピンDFN パッケージ
製品概要
LTC2482は、16ビット正符号No Latency デルタシグマ™アナログ-デジタル・コンバータと特許取得のEasy Drive™技法を組み合わせたデバイスです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース・インピーダンスを許容可能で、レール・トゥ・レールの入力範囲の入力信号を直接デジタル化できます。
LTC2482は、リファレンス電圧と関係なく、広い同相入力電圧範囲(0V~VCC)が可能です。リファレンスは100mVという低電圧が可能、もしくは、VCCに直接接続可能です。RMSノイズ・レベルはVREFと関係なく600nVです。このため、低電圧信号を16ビット精度で直接デジタル化できます。LTC2482は調整された発振器を内蔵しているので、外付けの水晶発振器や発振子が不要で、50Hzおよび60Hzの入力周波数ノイズの除去比が87dBとなります。連続した自動的なオフセットおよびフルスケール較正により、絶対精度と低ドリフトが自動的に維持されます。
アプリケーション
- ダイレクト・センサ・デジタイザ
- 秤
- 直接温度測定
- ストレイン・ゲージ・トランスジューサ
- 計測
- 産業用プロセス制御
- DVMおよびメータ
製品カテゴリ
マーケット&テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018PDF31 K
-

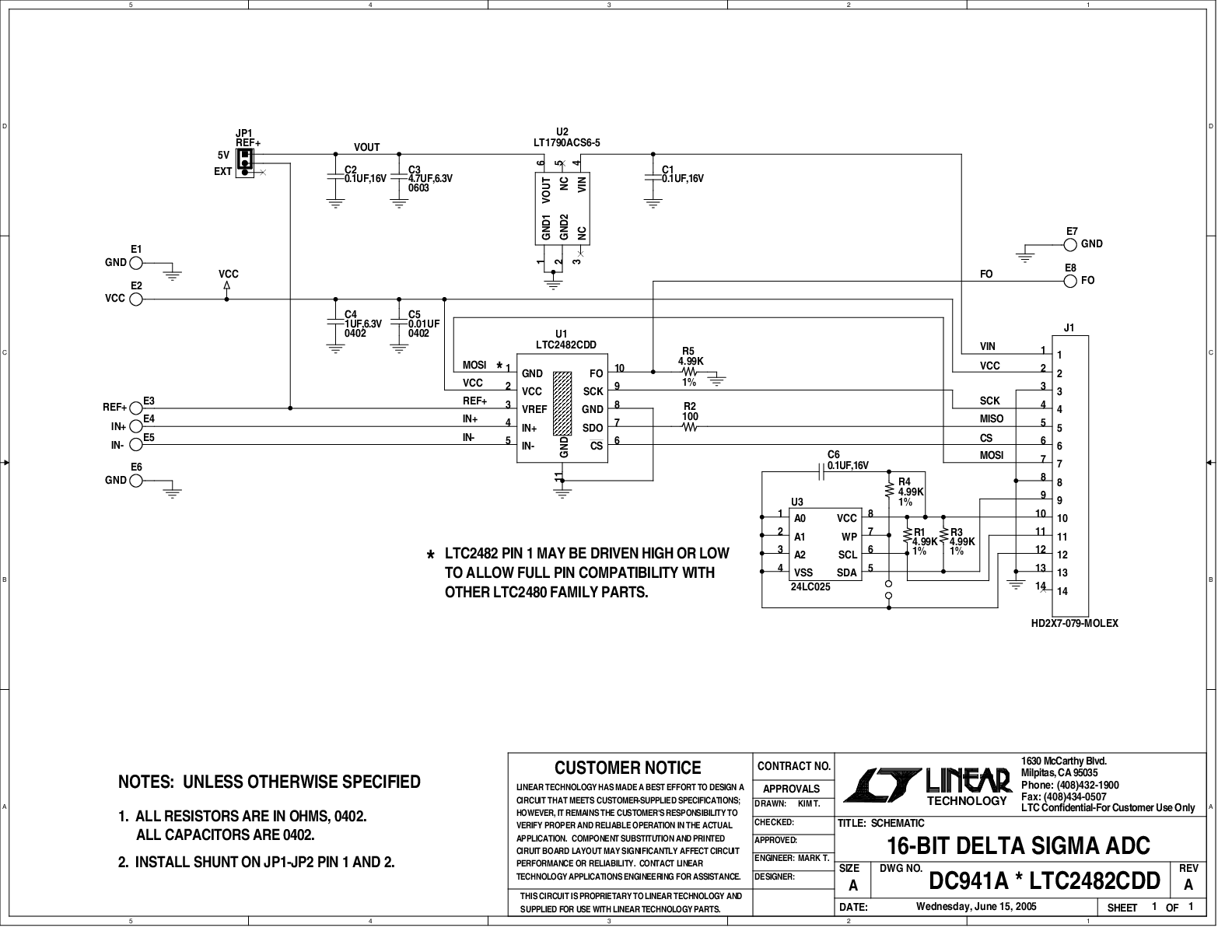

DC941A - Demo Manual6/20/2013PDF553K
-
DN379 - Easy DriveTM ADCによる高インピーダンス・センサの測定の簡素化4/20/2006PDF412K
-
DN368 - 入力電流誤差をキャンセルするEasy DriveデルタシグマADコンバータ2/2/2006PDF40K
-
No Latencyデルタシグマ™ADC11/21/2012PDF457K
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010PDF454K
-
Easy Drive Delta-Sigma ADCs Deliver Powerful Features and Reduce Design Effort3/1/2007 LT Journal
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LTC2482CDD#PBF | 材料宣誓書(MD) | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
LTC2482CDD#TRPBF | 材料宣誓書(MD) | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
LTC2482IDD#PBF | 材料宣誓書(MD) | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
LTC2482IDD#TRPBF | 材料宣誓書(MD) | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
ウェハ・ファブリケーション・データ | R461 Reliability Data |
