製品概要

機能と利点

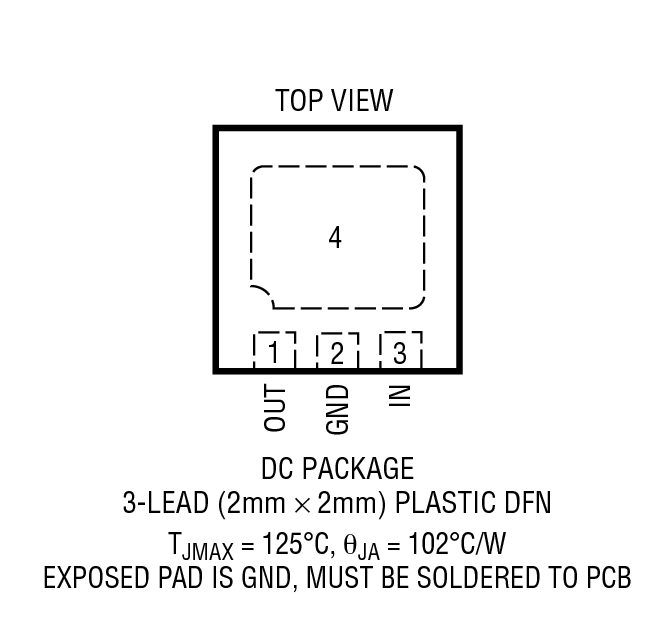

  • 3ピン2mm×2mm×0.75mm DFNパッケージ
  • 出力コンデンサ不要
  • 低ドリフト:20ppm/℃(最大)
  • 高精度:0.2%(最大)
  • 低消費電流
  • 20mAの出力電流を保証
  • 逆バッテリ保護機能

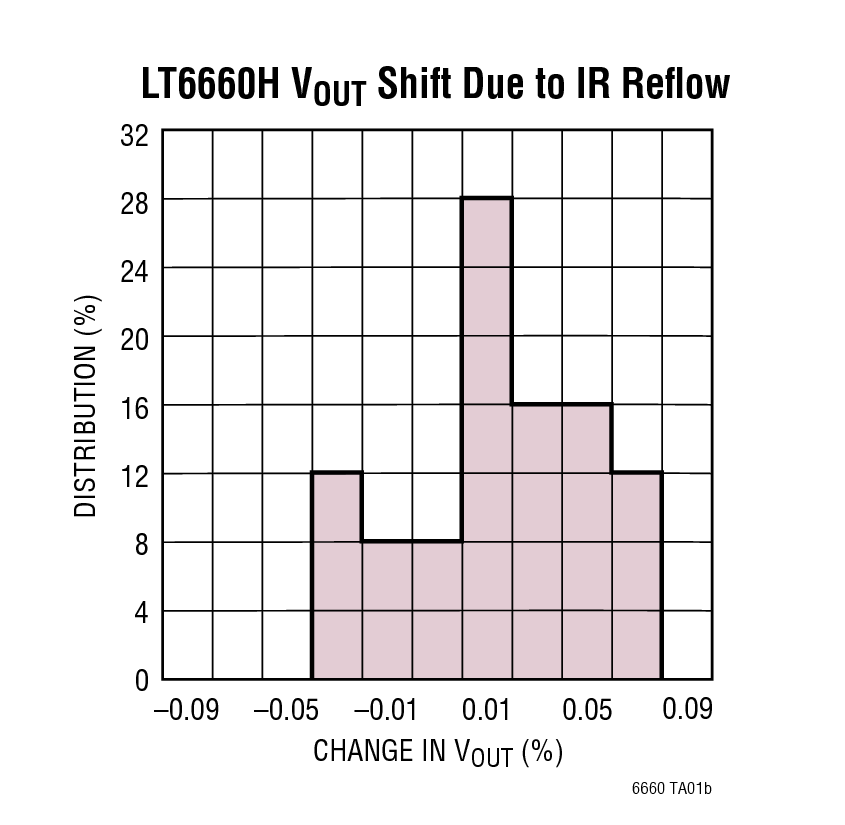

  • IRリフローによるストレスが低い:0.02%(標準)
  • 電圧オプション:2.5V、3V、3.3V、5V、10V
  • LT1460の省スペース代替品
  • 3ピン2mm x 2mm x 0.75mm DFNパッケージ

製品概要

LT6660は高精度と低ドリフトを低消費電力と小型パッケージ・サイズで実現したマイクロパワー・シリーズ・リファレンス・ファミリです。これらのシリーズ・リファレンスは曲率補償を使用して低い温度係数を達成し、レーザ調整された高精度薄膜抵抗で高い出力精度を実現しています。優れたライン・レギュレーション特性で最大20mAを供給できるため、高精度レギュレータ・アプリケーションに最適です。

LT6660シリーズ・リファレンス・ファミリは、動作するのに全負荷電流を通過させなければならないシャント・リファレンスに比べて、消費電流と電力消費の点で有利です。さらに、LT6660には出力補償コンデンサが不要です。この特長は、PCボード・スペースが重視されるアプリケーション、高速セトリングが要求されるアプリケーション、あるいは、本質安全アプリケーションのように、総容量を最小限に抑えなければならないアプリケーションで重要です。逆バッテリ保護機能により、リファレンスに逆電流が流れるのを防止します。


アプリケーション

  • ハンドヘルド機器
  • 高精度レギュレータ
  • A/DおよびD/Aコンバータ
  • 電源
  • ハード・ディスク・ドライブ
  • センサ・モジュール

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
