LTC2400: SO-8パッケージ、24ビット、マイクロパワーΔΣADC データシート (Rev. )8/9/2004PDF458K
製品概要
機能と利点
- SO-8パッケージの24ビットADC
- INL 4ppm、ミッシング・コードなし
- フルスケール誤差：4ppm
- オフセット：0.5ppm
- ノイズ：0.3ppm
- 内部発振器－外付け部品不要
- 最小110dB、50Hz/60Hzのノッチ・フィルタ
- 多重化アプリケーションに対応する単一変換セトリング時間
- リファレンス入力電圧：0.1V～0.9 × VCC
- ライブ・ゼロ－拡張入力範囲により12.5%のオーバーレンジおよびアンダーレンジに対応可能
- 2.7V～5.5V単一電源動作
- 低電源電流(200μA) および自動シャットダウン
製品概要
LTC2400は、発振器を内蔵しINL 4ppm、RMSノイズ0.3ppm、2.7V～5.5Vで動作するマイクロパワー24ビット・コンバータです。デルタ－シグマ・テクノロジを駆使し、多重化アプリケーションに対して単一サイクル・セトリング時間を提供します。LTC2400は１本のピンにより、50Hzまたは60Hz±2%において110dB以上のリジェクションを達成するように構成できます。あるいは、外部発振器によってユーザが定義したリジェクション周波数を1Hz～120Hzの範囲でドライブすることができます。内部発振器には、周波数設定用の部品を外付けする必要はありません。
このコンバータは0.1V～0.9×VCCのどの範囲の外部リファレンス電圧でも受け入れます。LTC2400は－12.5% VREF ～112.5%VREFの拡張入力変換範囲を備えており、従来のセンサまたは信号処理回路で見られたオフセットやオーバーレンジの問題を円滑に解決します。
LTC2400はSPIおよびMICROWIRE™プロトコルに適合する柔軟な3線式デジタル・インタフェースを通して通信します。
アプリケーション
- 秤
- 直接温度測定
- ガス分析器
- 歪みゲージ変換器
- 計測
- データ収集
- 産業用プロセス・コントロール
- 6桁DVM
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R411 Reliability Data3/22/2018PDF32 K
-
AN96 - Delta Sigma ADC Bridge Measurement Techniques10/15/2007PDF226K
-
AN78 - A Collection of Differential to Single-Ended Signal Conditioning Circuits for Use with the LTC2400, a 24-Bit No Latency Delta Sigma ADC in an SO-810/15/2007PDF173K
-
AN80 - How to Use the Worlds Smallest 24-Bit No Latency Delta-Sigma ADC to its Fullest Potential8/20/2007PDF78K
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-

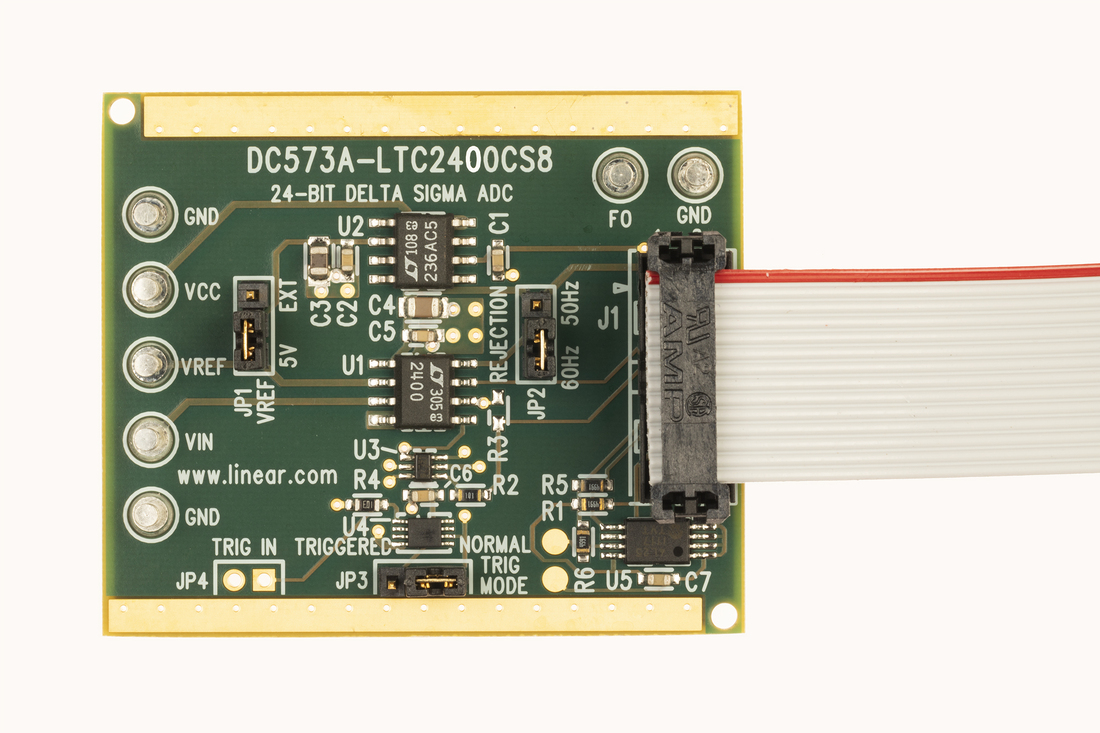

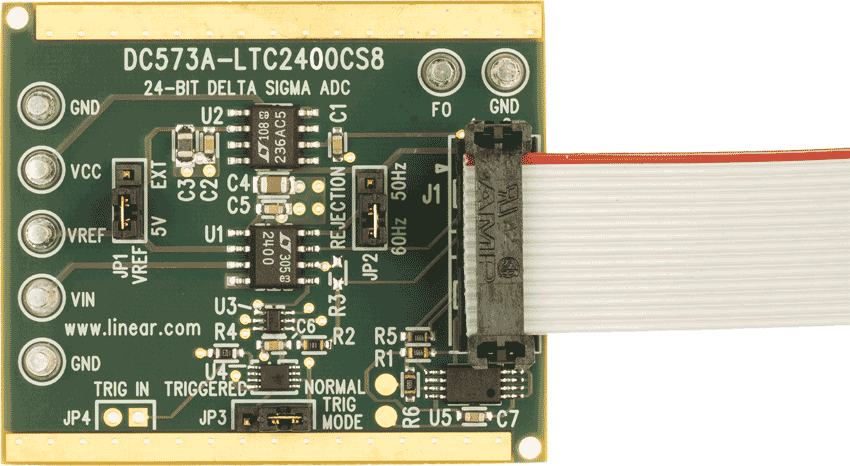

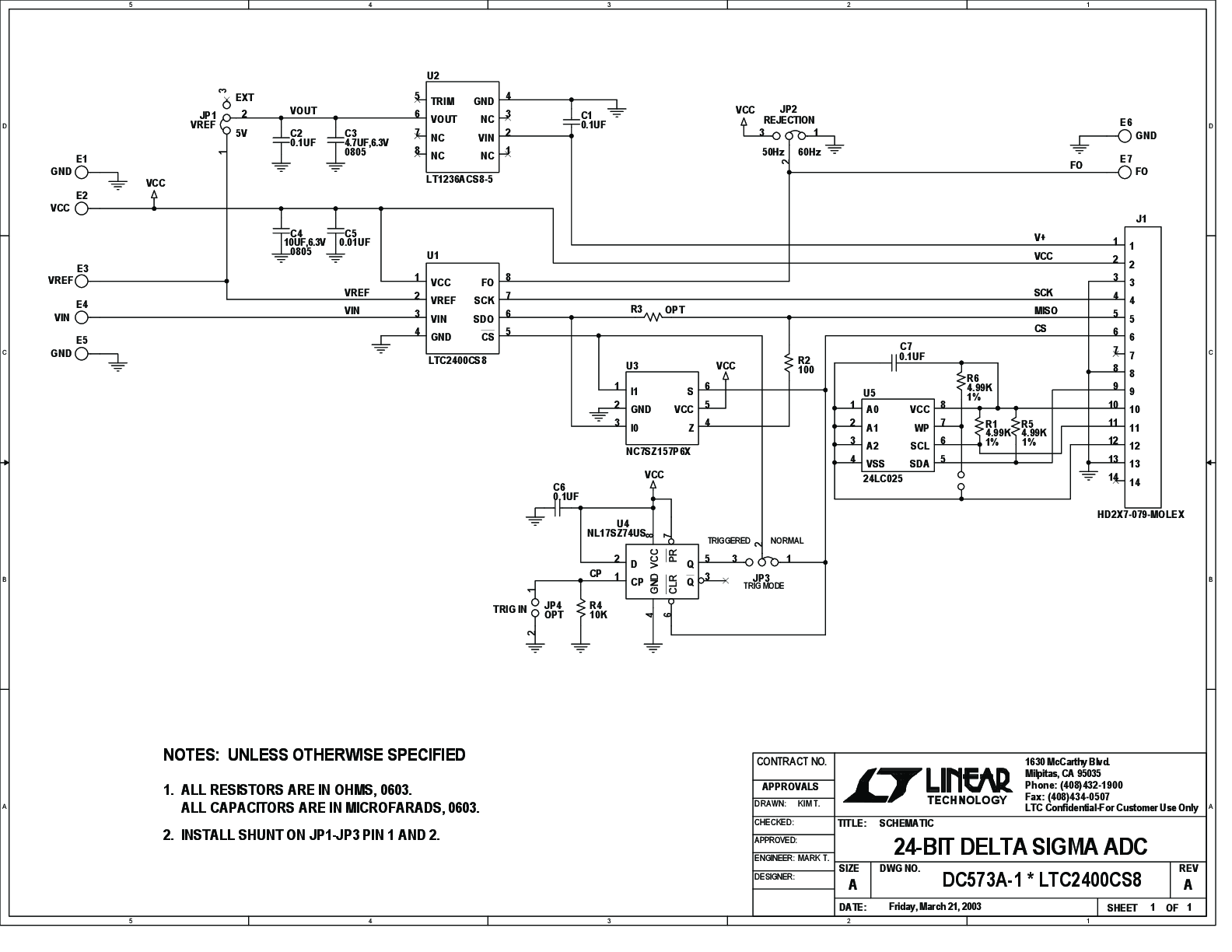

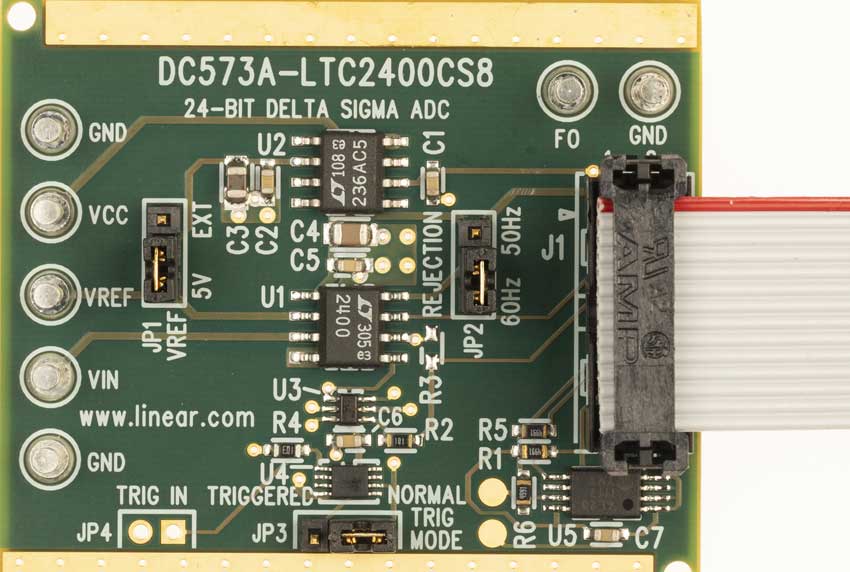

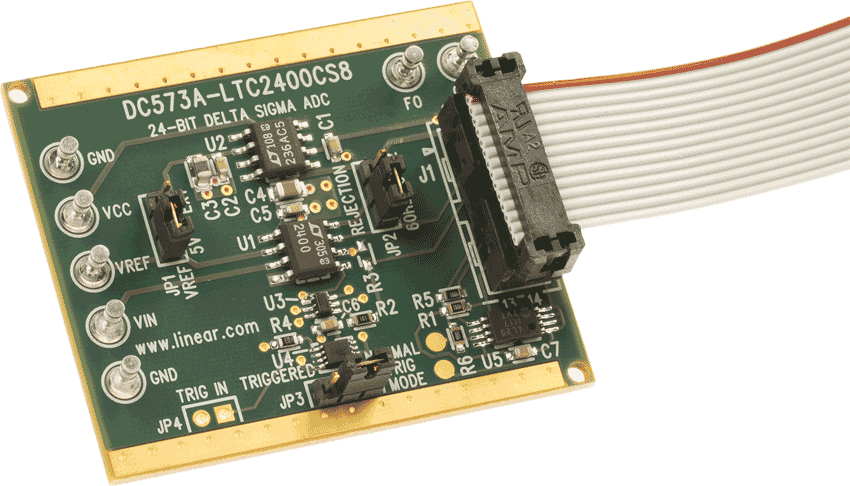

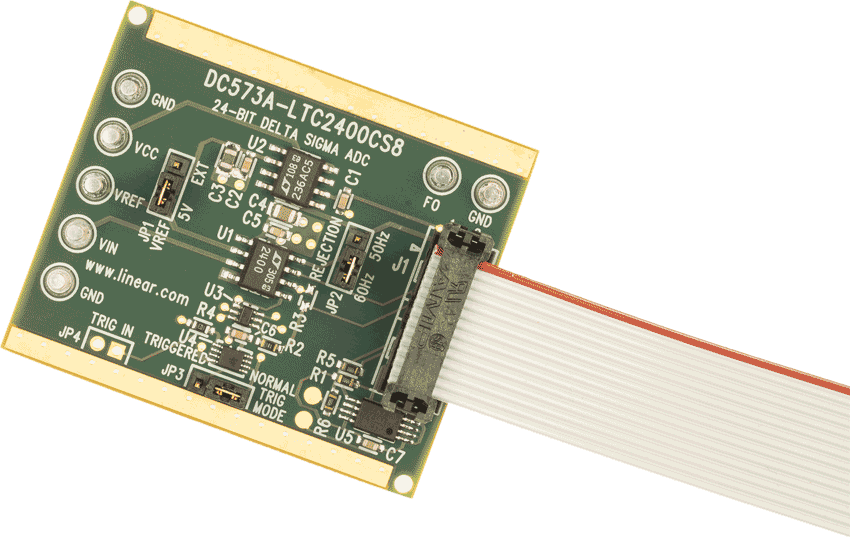

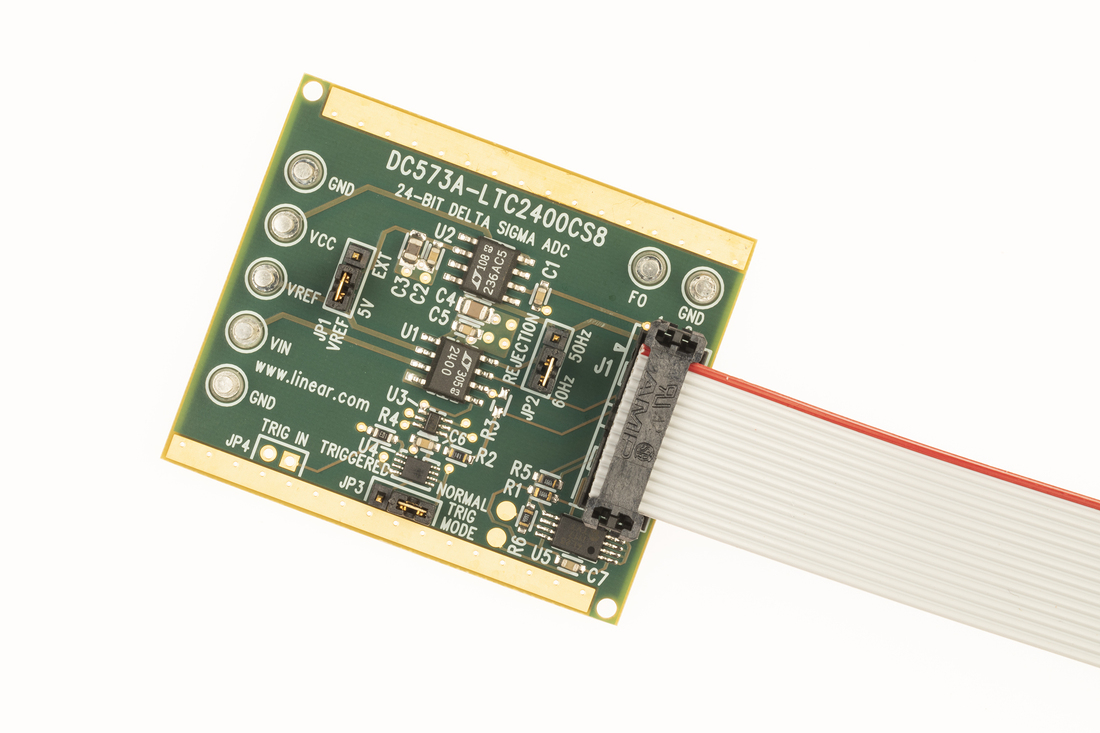

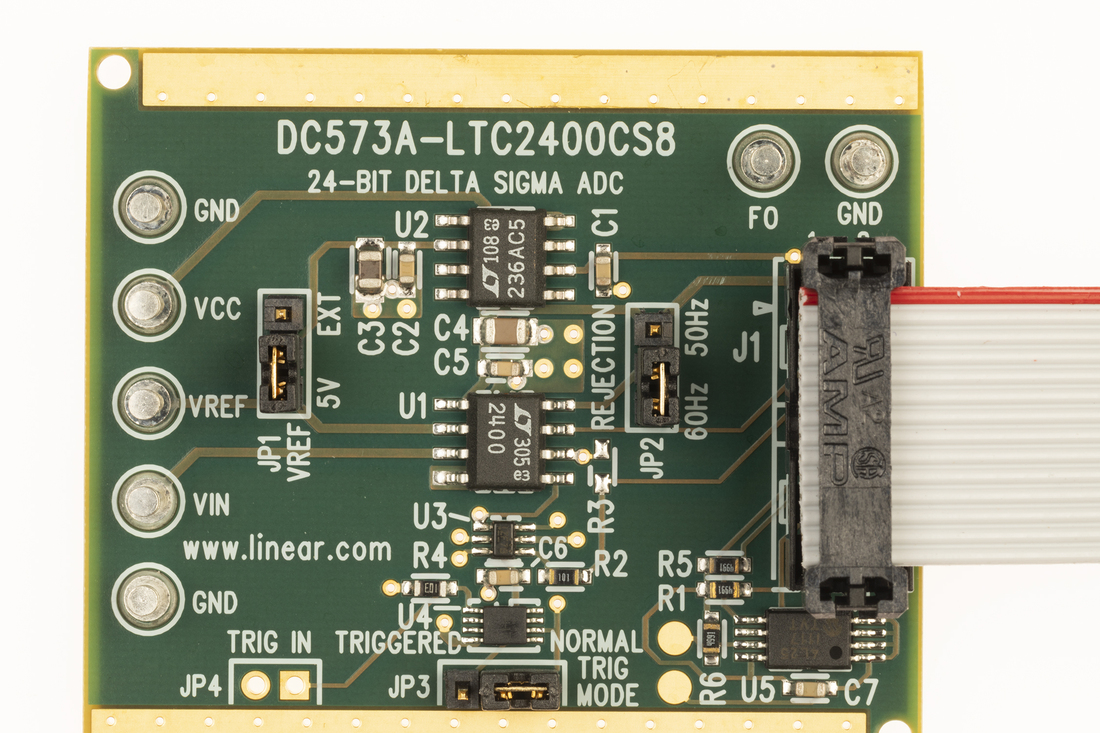

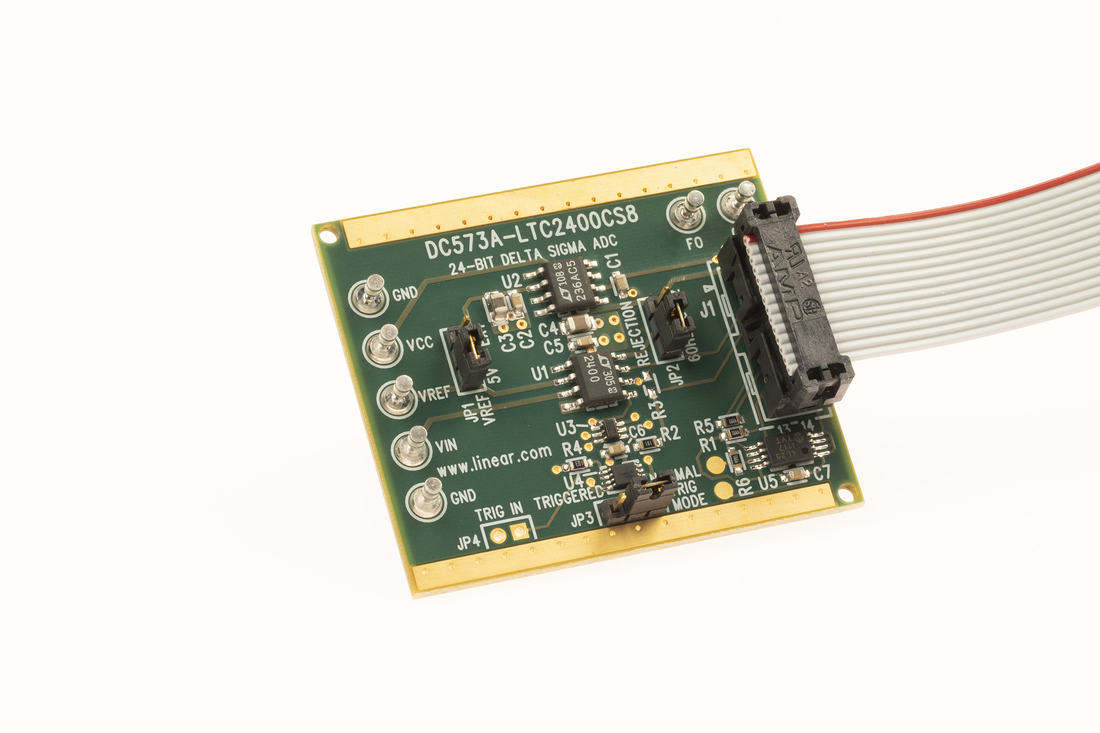

DC573A - Demo Manual6/6/2012PDF327K
-
