特長
- スループット・レート: 500ksps
- INL:±2LSB (最大)
- ミッシングコードのない16ビット分解能を保証

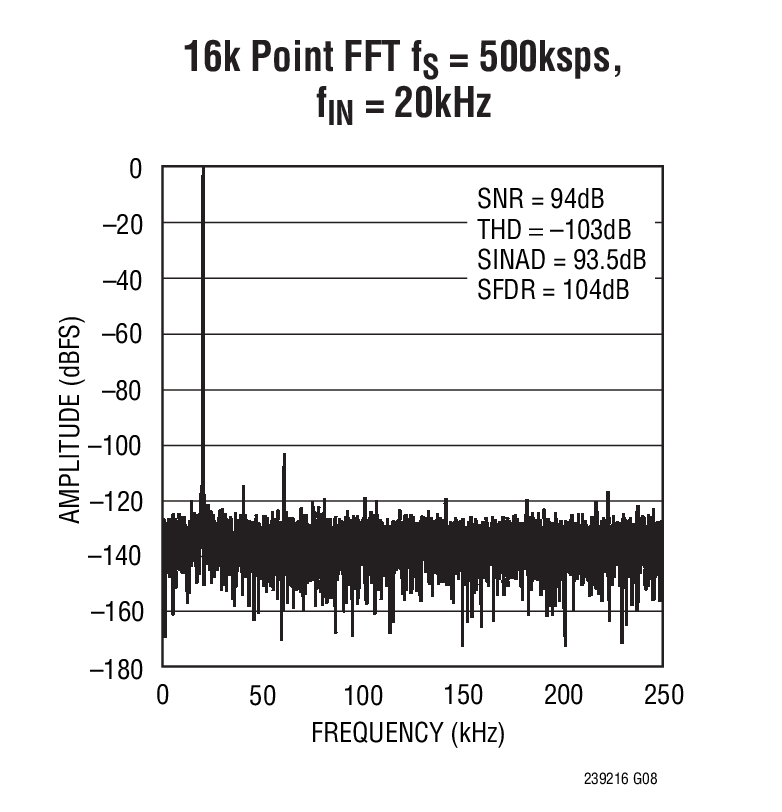

- SNR: 94dB (標準)(fIN = 20kHz)
- 125°Cまでの動作を保証
- 単一5V電源
- I/O 電圧:1.8V~5V
- 消費電力: 110mW
- 差動入力範囲:±4.096V
- 内部リファレンス(最大20ppm/°C)
- パイプライン遅延なし、サイクル待ち時間なし
- パラレルおよびシリアル・インタフェース
- 内部変換クロック
- 48ピン7mm × 7mm LQFP およびQFN パッケージ
LTC2392-16は低ノイズの高速16ビット逐次比較レジスタ (SAR) ADCです。このデバイスは単一5V電源で動作し、完全差動入力範囲が±4.096Vと広いので、最大限のダイナミックレンジを必要とする高性能アプリケーションに最適です。LTC2392-16は最大 ±2LSBの INLと標準94dB のSNRを達成し、16ビット分解能でミッシングコードがありません。
LTC2392-16は、保証初期精度が0.5% で温度係数が最大±20ppm/°Cの高精度リファレンスを内蔵しています。 パラレル・インタフェース・モードとシリアル・インタフェース・モードのいずれでも500kspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。内部発振器が変換時間を設定するので、外部タイミングの設計が楽になります。500ksps動作時の消費電力はわずか110mWで、ナップおよびスリープのパワーダウン・モードによって休止時の消費電力をさらに低減します。
アプリケーション
- 医療用イメージング
- 高速データ収集
- デジタル信号処理
- 産業用プロセス制御
- 計測
- ATE
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2392-16
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
2
687.00K
720.00K
信頼性データ
1
43.73 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

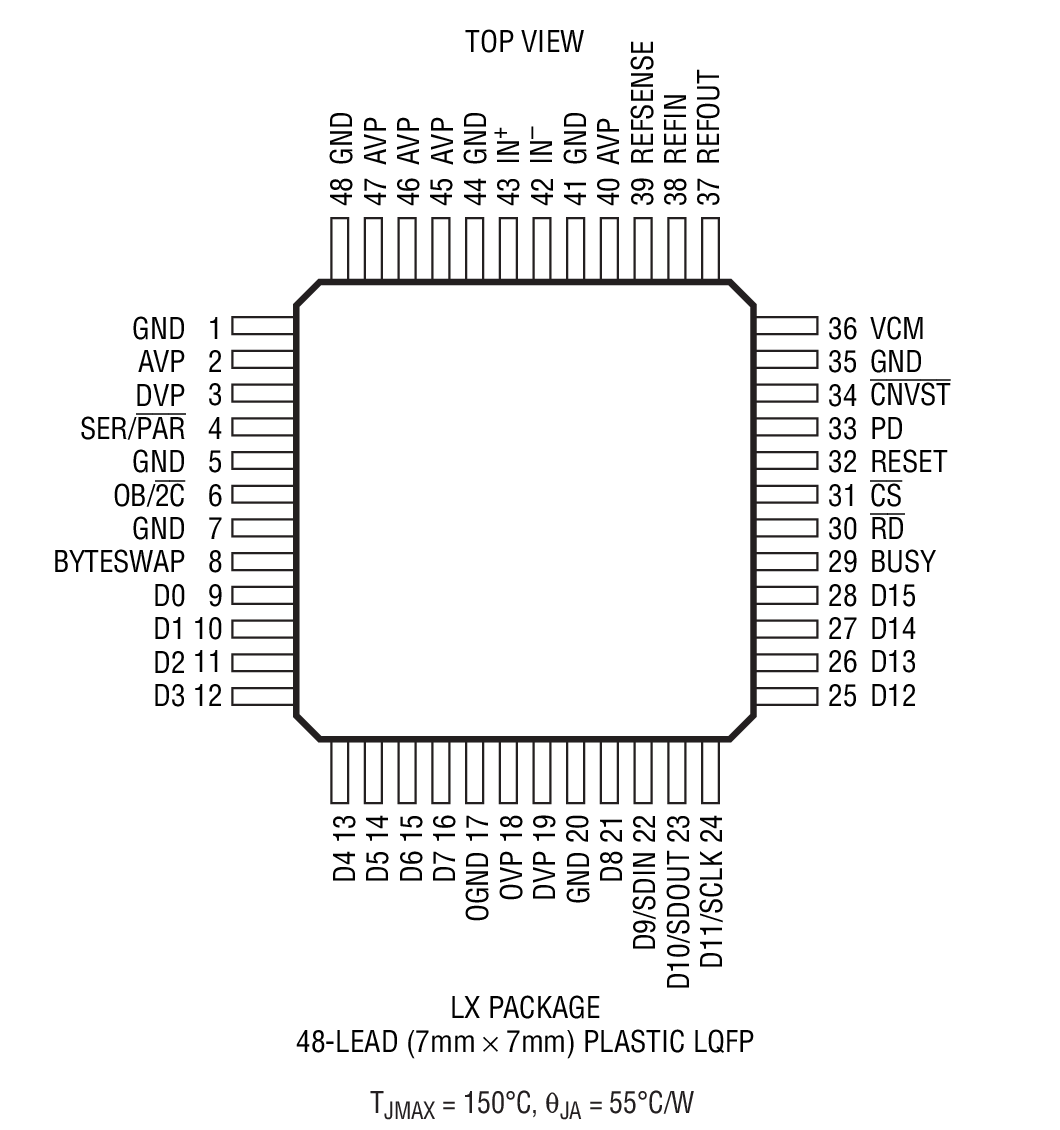

LTC2392CLX-16#PBF | 48-Lead LQFP (7mm x 7mm) |
|
|

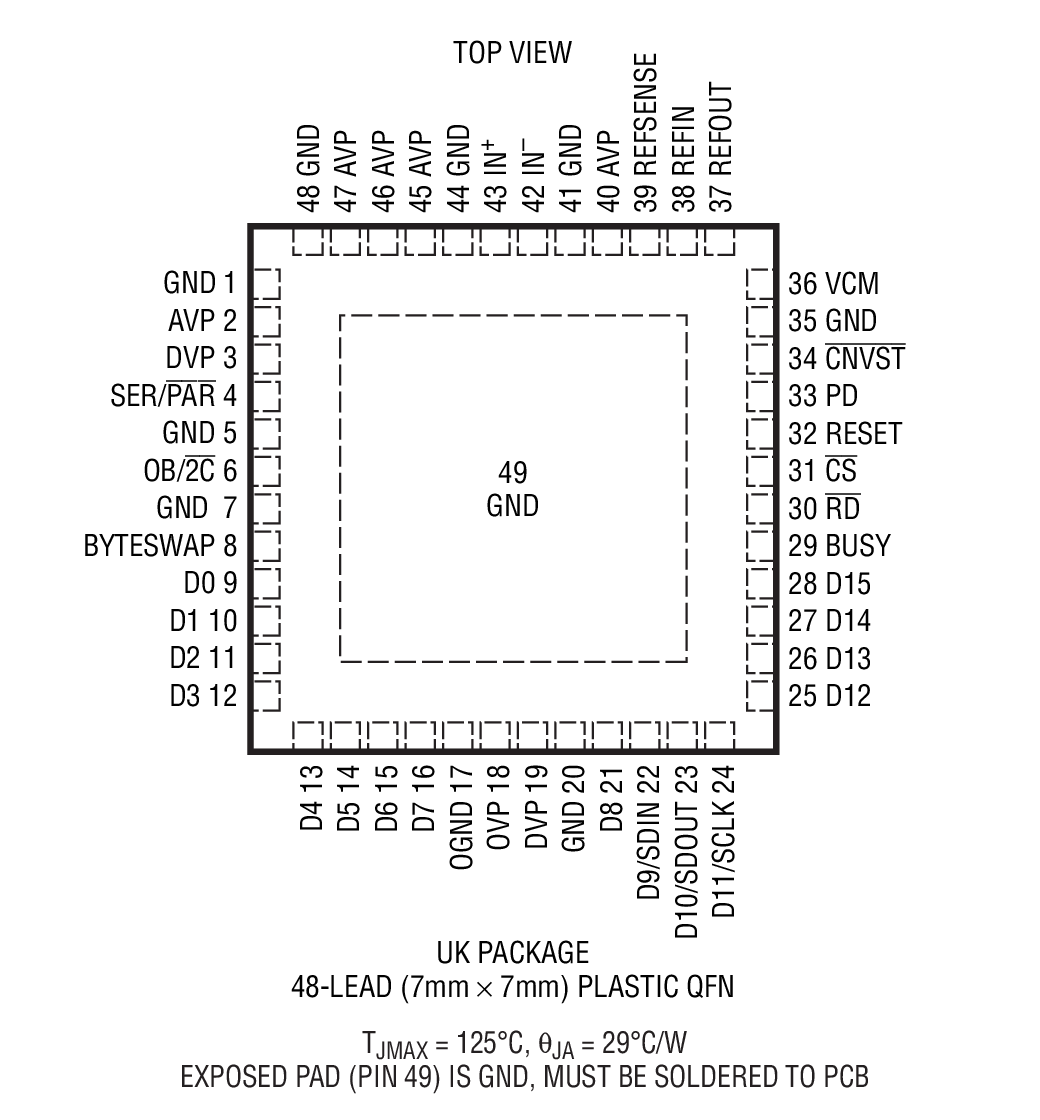

LTC2392CUK-16#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
|
LTC2392CUK-16#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
|
LTC2392HLX-16#PBF | 48-Lead LQFP (7mm x 7mm) |
|
|
LTC2392ILX-16#PBF | 48-Lead LQFP (7mm x 7mm) |
|
|
LTC2392IUK-16#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
|
LTC2392IUK-16#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
