LTC1760

デュアル・スマート・バッテリ・システム・マネージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$10.45
機能
  • 2つのスマート・バッテリ用のSMBusチャージャ/セレクタ
  • 電圧および電流の精度:バッテリによって報告される値の0.2%以内
  • "スマート・バッテリ・システム・マネージャ"の構築を簡素化
  • SMBusチャージャV1.1の安全機能をすべて搭載
  • ホストなしの自律動作が可能
  • 両方のバッテリが1つの負荷に低損失(理想ダイオード)で同時に放電可能
  • アラームをモニタしながら2つのバッテリのSMBus切り換えにより、常時バッテリ充電可能
  • 最大充電電流および電圧の限界値をピンでプログラム可能なので安全性が向上
  • 高速の自律的なPowerPath切り換え(< 10μs)
  • 2つのバッテリの低損失同時充電
  • 効率95%以上の同期整流式降圧チャージャ
  • ACアダプタ電流制限により、最大充電レートを実現
  • SMBusアクセラレータにより、SMBusタイミングを改善
  • 48ピンTSSOPパッケージ

製品概要
show more Icon

LTC1760スマート・バッテリ・システム・マネージャは、2つのスマート・バッテリを使用する製品向けの高集積SMBusレベル3バッテリ・チャージャおよびセレクタです。3つのSMBusインタフェースを備えているので、バッテリによって測定される内部電圧および電流をLTC1760がサーボ制御できると同時に、SMBusホスト・デバイスが両方のバッテリの状態をモニタできます。充電精度はバッテリの内部電圧および電流の測定値によって決まり、標準で±0.2%よりも良好です。

独自のPowerPathアーキテクチャにより、両バッテリの同時充電または同時放電が可能です。バッテリの標準動作時間を最大10%延長し、充電時間を最大50%低減します。また、LTC1760は10μs以内で電源の自動切り換えを行うので、バッテリやACアダプタを取り外した際の電力中断を防ぐことができます。

LTC1760は、複合バッテリ情報の作成を除くバージョン1.1"スマート・バッテリ・システム・マネージャ"のあらゆる構成要素を実装しています。内蔵のマルチプレクサにより、バッテリまたはSMBusホストへの不完全なメッセージを生成することなく、SMBusホストを、装着されている2つのスマート・バッテリのいずれにも容易に切り換えることができます。また、両バッテリのサーミスタが自動的にモニタされ、温度および切断情報(SafetySignal)が得られます。



アプリケーション

  • 携帯型のコンピュータおよび計測器
  • スタンドアロン・デュアル・スマート・バッテリ・チャージャ
  • バッテリ・バックアップ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$10.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1760CFW#PBF
  • HTML
  • HTML
LTC1760CFW#TRPBF
  • HTML
  • HTML
LTC1760IFW#PBF
  • HTML
  • HTML
LTC1760IFW#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 19_0009

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1760CFW#PBF

製造中

LTC1760CFW#TRPBF

製造中

LTC1760IFW#PBF

製造中

LTC1760IFW#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 19_0009

arrow down

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1760CFW#PBF

製造中

LTC1760CFW#TRPBF

製造中

LTC1760IFW#PBF

製造中

LTC1760IFW#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

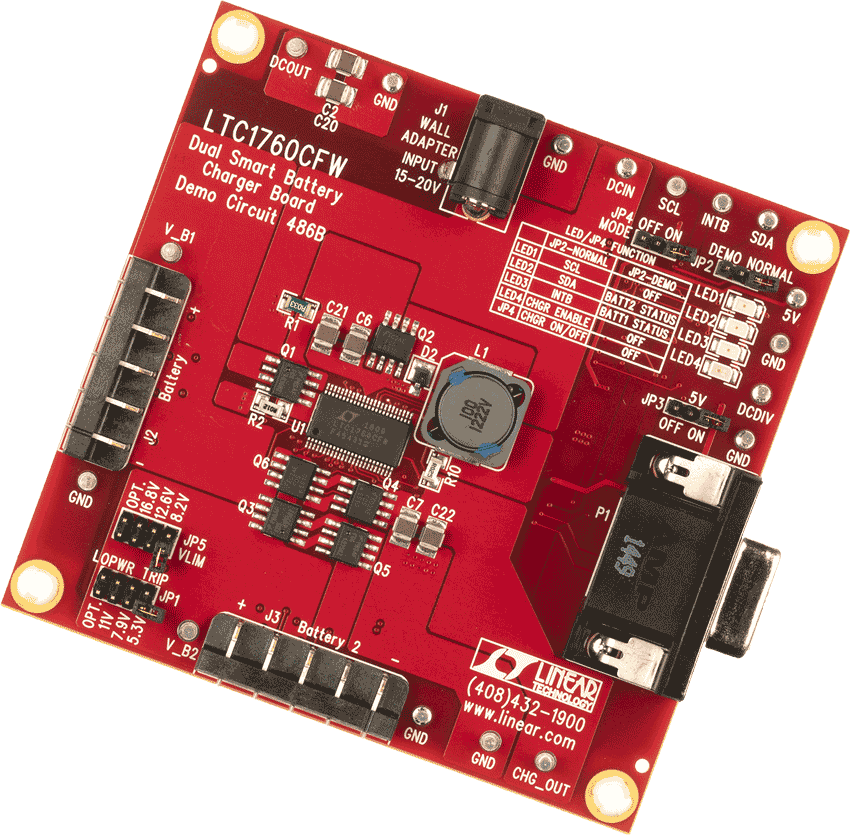

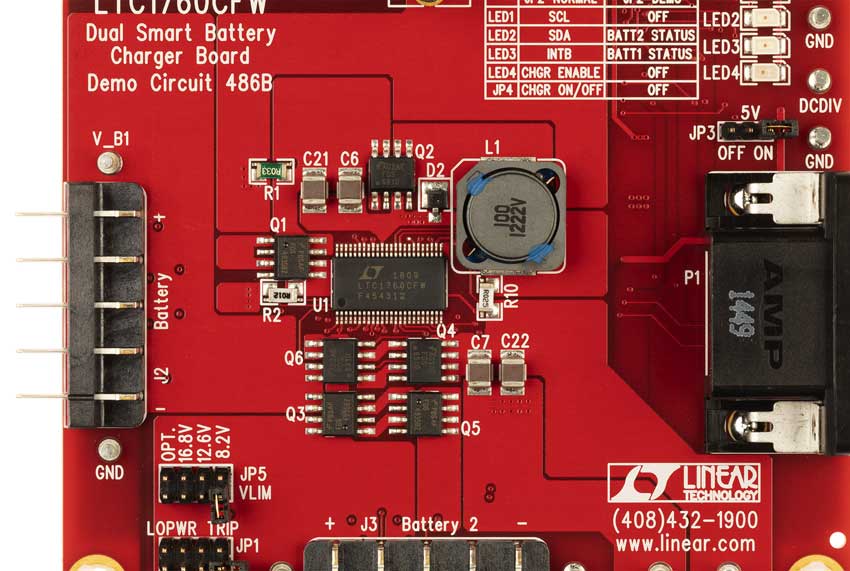

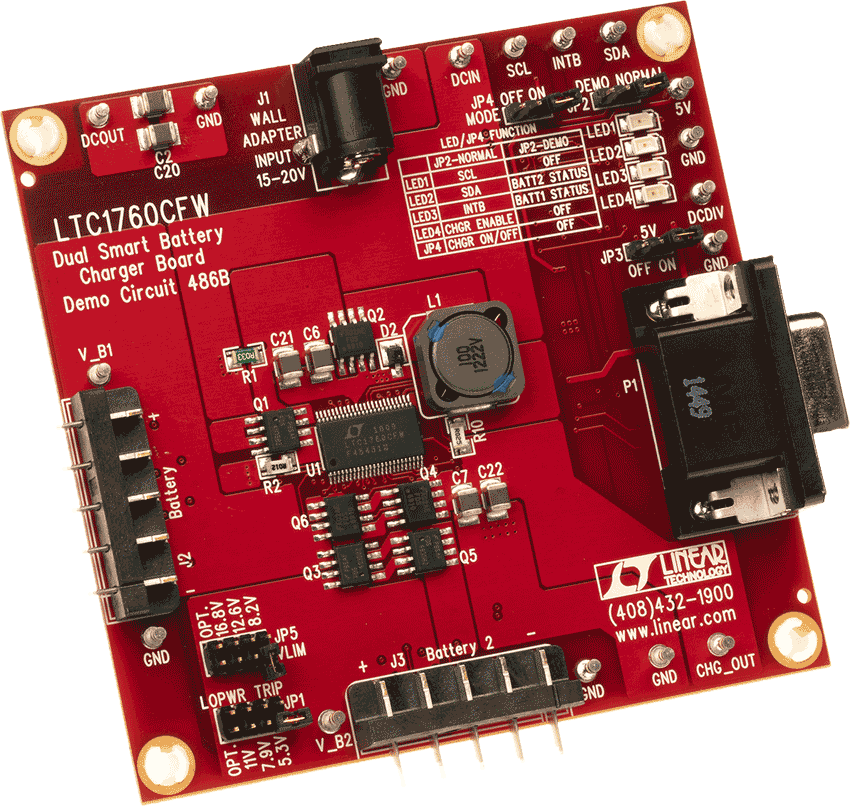

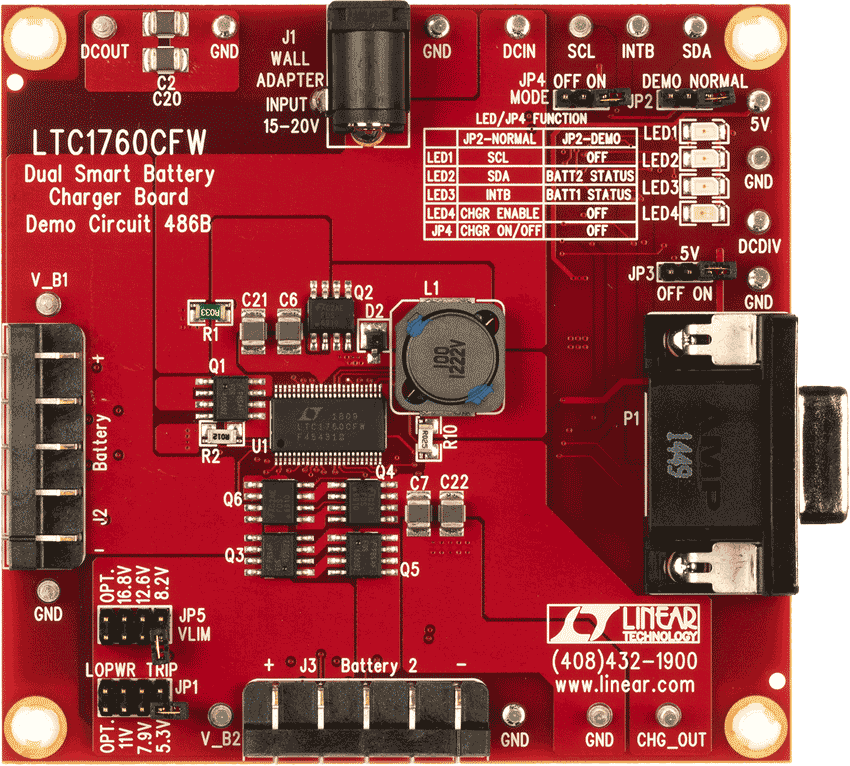

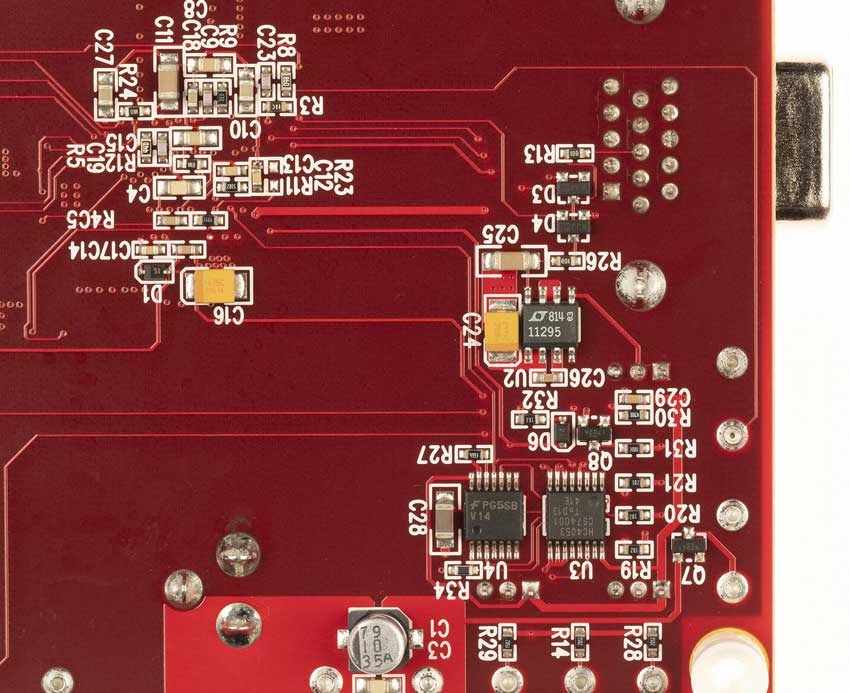

DC486B

LTC1760CFW Demo Board | Dual Li-Ion Smart Battery Charger, VIN = 12V to 20V, Charge Current = 4A Max.

zoom

DC486B

LTC1760CFW Demo Board | Dual Li-Ion Smart Battery Charger, VIN = 12V to 20V, Charge Current = 4A Max.

LTC1760CFW Demo Board | Dual Li-Ion Smart Battery Charger, VIN = 12V to 20V, Charge Current = 4A Max.

製品の詳細

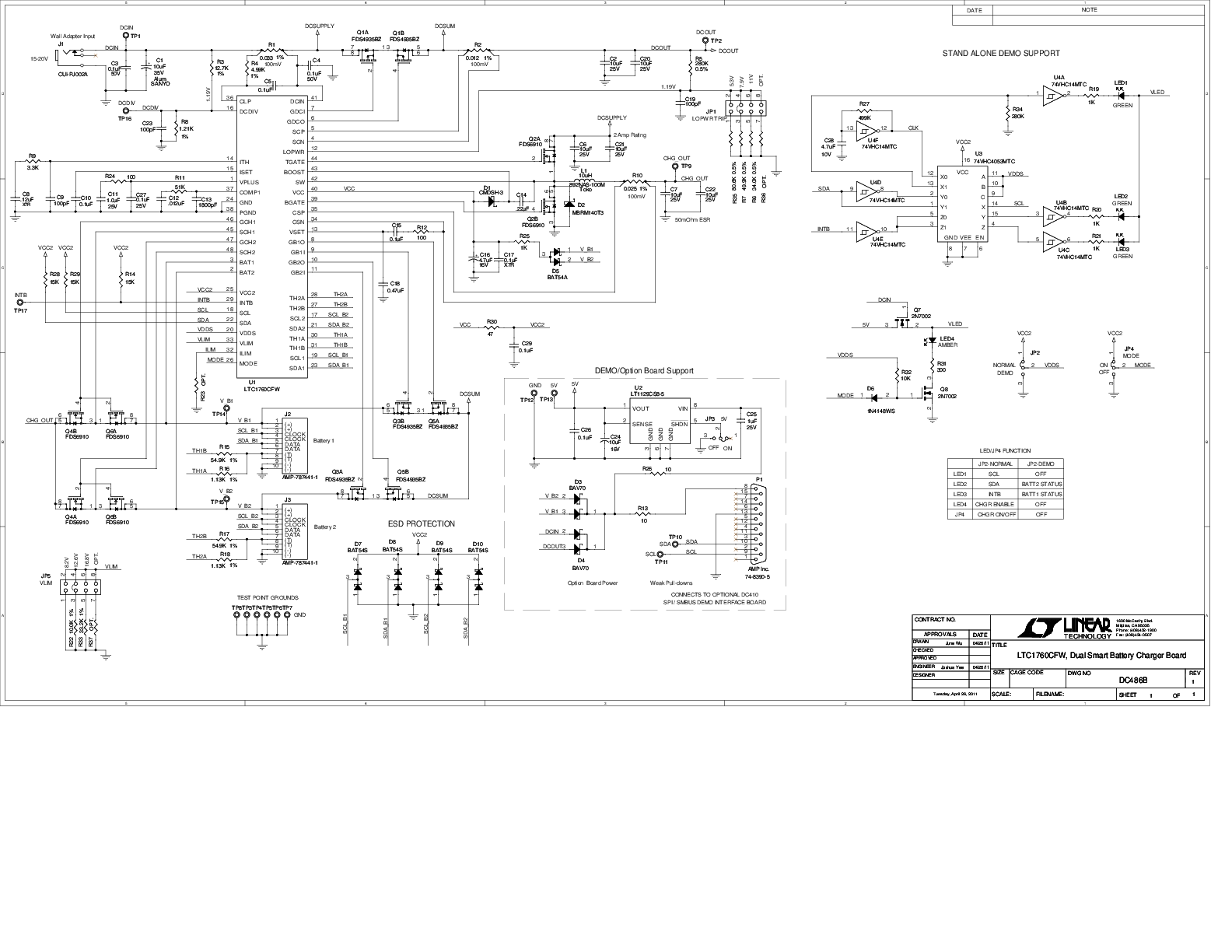

Demonstration circuit 486B is a dual Smart Battery PowerPath and charger controller featuring the LTC1760. The input voltage is 12 to 20V. The charger output voltage is programmed SMBus serial interface. The maximum charge current is 4A. The demo board has been optimized to work with 2, 3 and 4- Cell Li-ion battery packs. A jumper is provided to select trip for low battery voltage (LOBAT), VLIMIT (VLIM), and ILIMIT (ILIM). The LTC1760 follows the Smart Battery Standards for the Smart Battery System Manager (SBSM) specification.
