LT8304

新規設計に推奨

150V/2Aスイッチを内蔵したオプトカプラ不要の100V入力マイクロパワー絶縁型フライバック・コンバータ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 入力電圧範囲：3V ～100V
  • 2A、150VのDMOSパワー・スイッチ内蔵
  • 低静止電流：
    • 116μA（スリープ・モード時）
    • 390μA（アクティブ・モード時）
  • 重負荷時の準共振境界モード動作
  • 軽負荷時の低リップルBurst Mode®動作
  • 最小負荷< 全出力の0.5%（標準）
  • トランスの3次巻線や光アイソレータ不要で出力電圧レギュレーションが可能
  • 高精度のEN/UVLOしきい値およびヒステリシス
  • 内部補償およびソフトスタート
  • 出力ダイオードの温度補償
  • 出力短絡保護

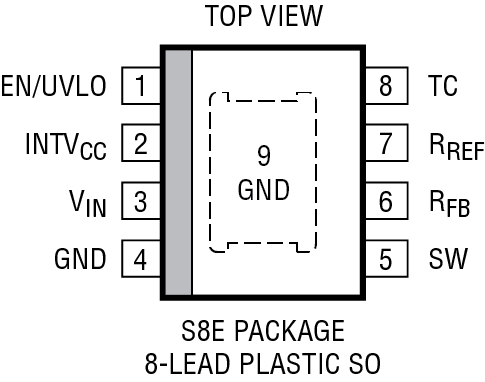

  • 熱特性が改善された8ピンSOパッケージ

LT8304は、モノリシックのマイクロパワー絶縁型フライバック・コンバータです。絶縁出力電圧を1次側のフライバック波形から直接サンプリングすることにより、デバイスは3次巻線および光アイソレータ不要でレギュレーションが可能です。出力電圧は、2本の外付け抵抗と第3の温度補償抵抗（オプション）により設定されます。境界モード動作により、負荷レギュレーションの優れた小型磁気ソリューションを実現します。低リップルのBurst Mode動作により、軽負荷時の効率を高く維持する一方で、出力電圧リップルを最小限に抑えます。2A、150V DMOSパワー・スイッチのほかに、全ての高電圧回路および制御ロジックを熱特性の改善された8ピンSOパッケージに集積しています。

LT8304は3V～100Vの入力電圧で動作し、最大24Wの絶縁された出力電力を供給します。高い集積レベルと境界モードおよび低リップルBurst Modeの採用により、絶縁型の電力を供給するための使いやすく部品点数の少ない高効率アプリケーション・ソリューションが得られます。


アプリケーション

  • 自動車用、産業用、医療用、通信用の絶縁型電源
  • 絶縁型補助電源/ハウスキーピング電源
LT8304
150V/2Aスイッチを内蔵したオプトカプラ不要の100V入力マイクロパワー絶縁型フライバック・コンバータ

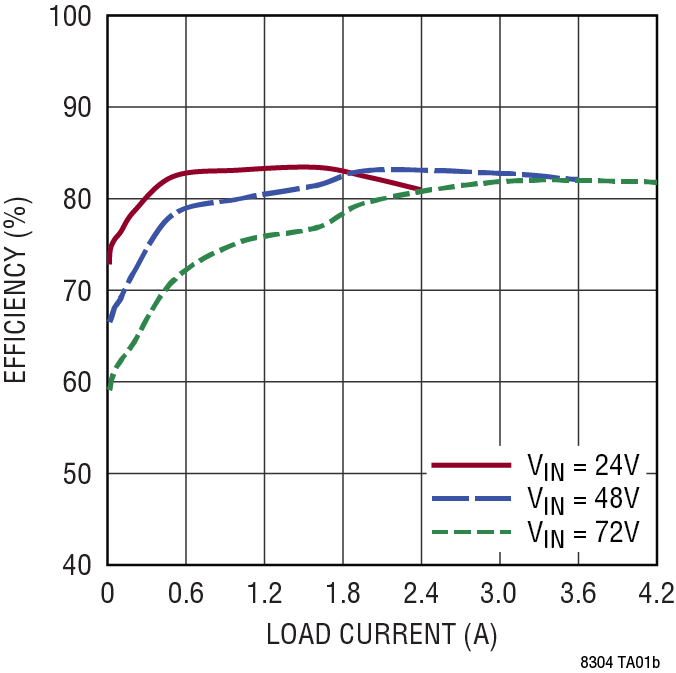

4V to 80VIN/5VOUT Isolated Flyback Converter Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
MOSFET ＆ ゲート・ドライバ 1
LTM9100
製造中 I2Cコマンド機能と遠隔測定機能を備えたAnyside™高電圧絶縁型スイッチ・コントローラ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8304
  • LT8304-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

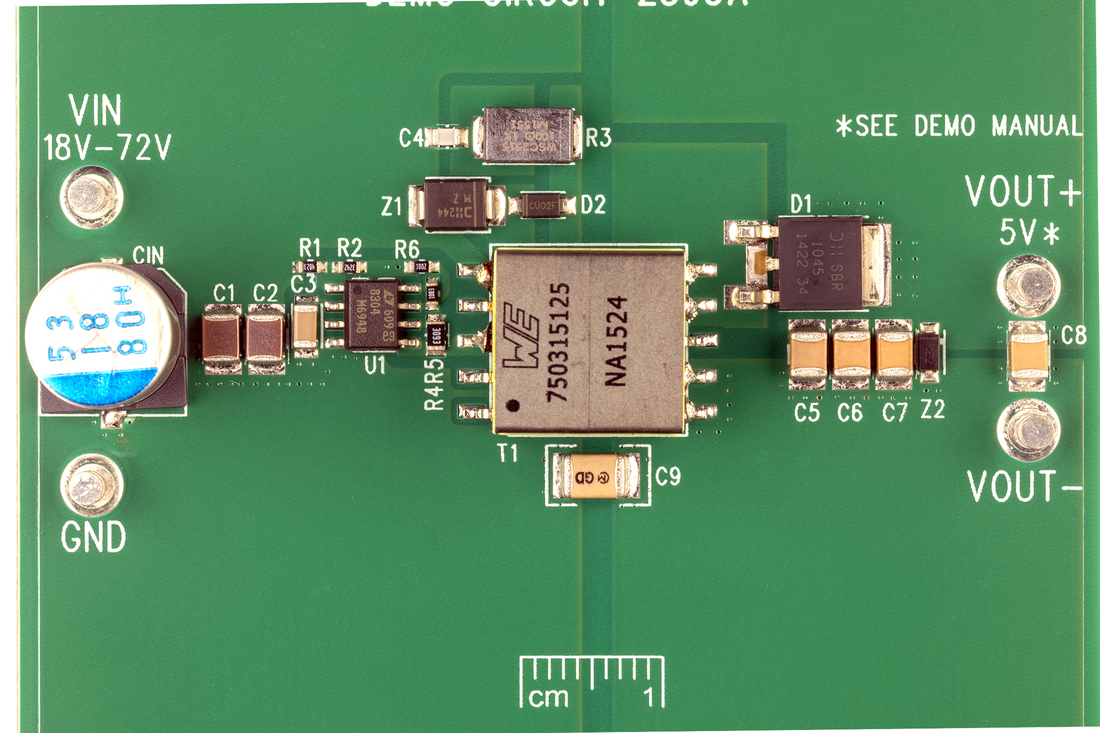

DC2393A

LT8304ES8E Isolated Demo Board | No-Opto Flyback, 18V ≤ VIN ≤ 72V; VOUT = 5V @ 2A to 4.2A

今すぐ購入 詳細を表示

製品詳細

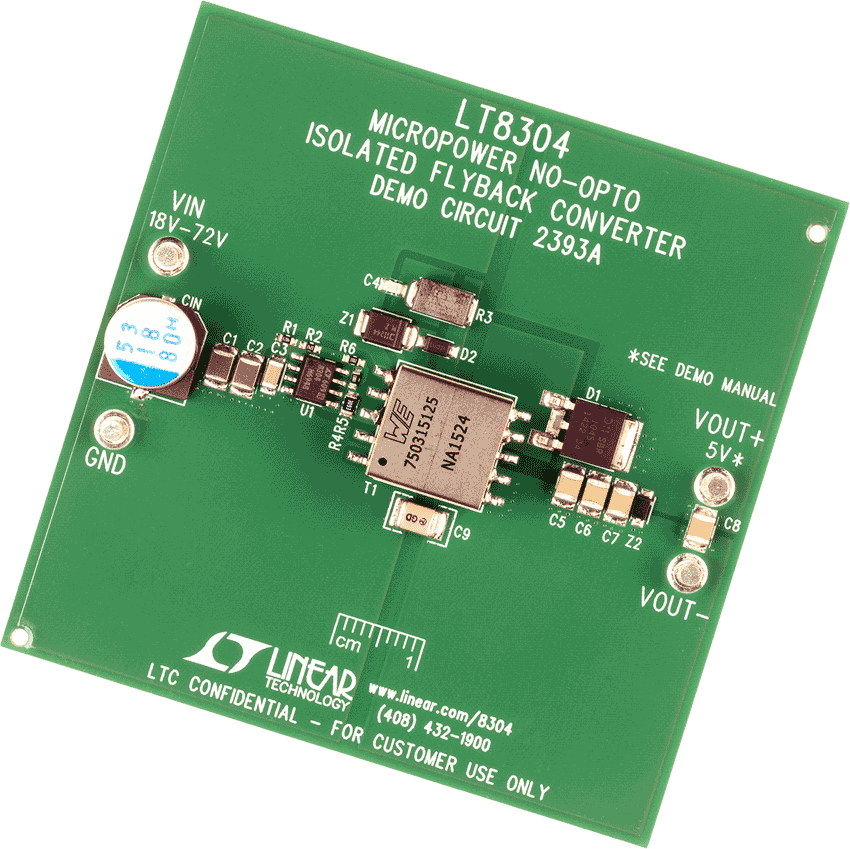

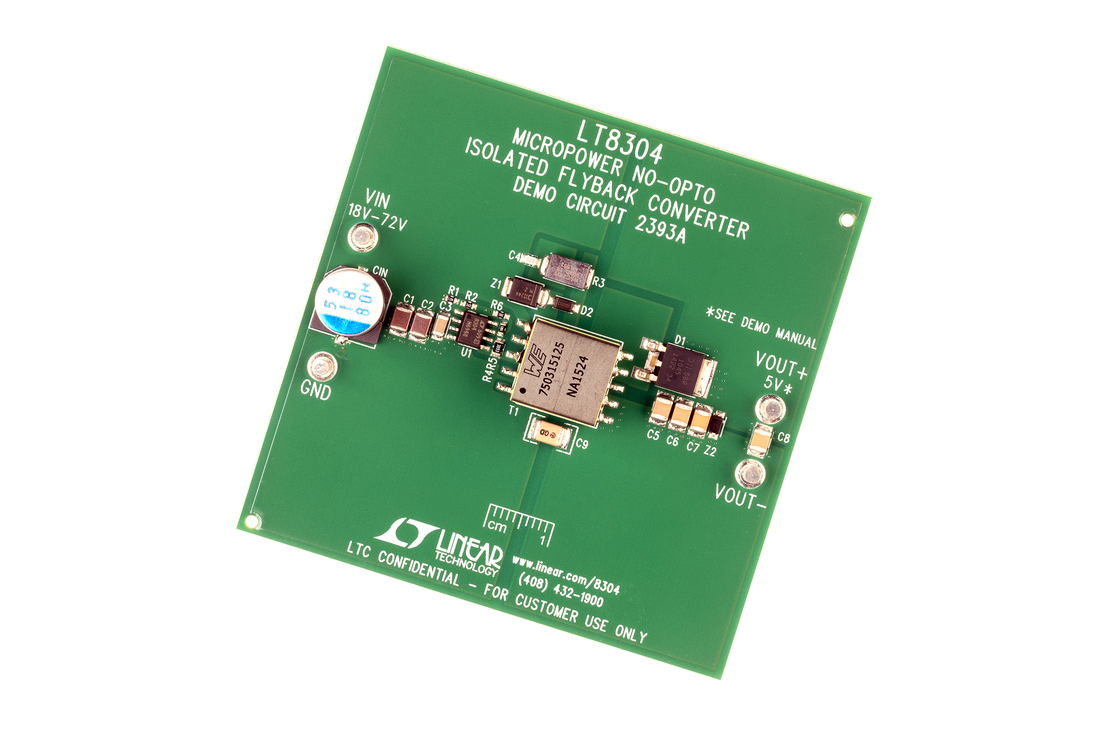

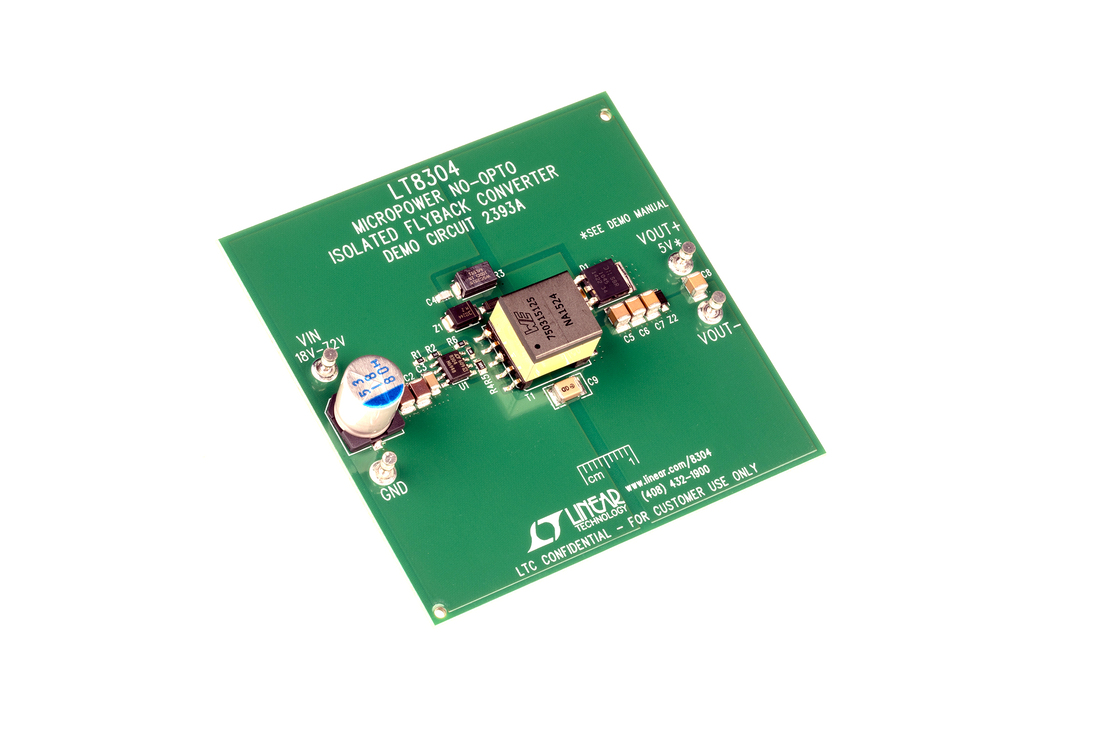

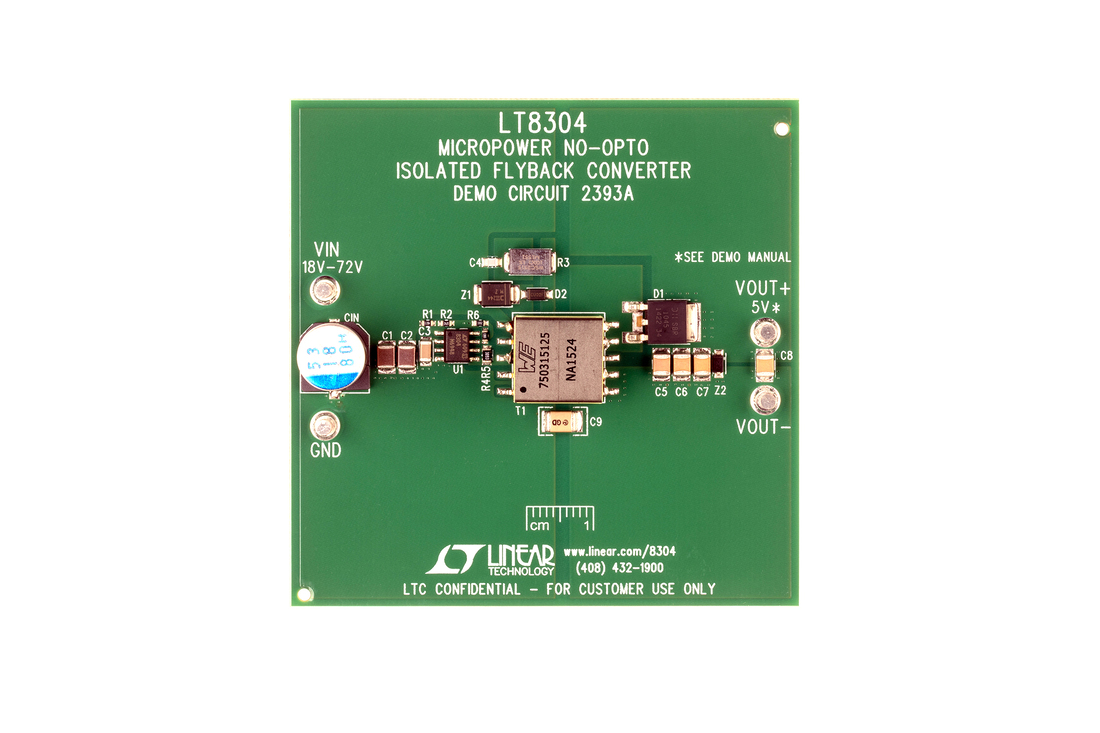

Demonstration circuit 2393A is a micropower no-opto isolated flyback converter featuring the LT8304. This demo circuit outputs 5.0V, and maintains tight regulation with a load current from 20mA up to 4.2A and over an input voltage from 18V to 72V. The output current capability increases with the input voltage, as shown in the Performance Summary table.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
AD-APARDPFW-SL

2-port 10BASE-T1L Arduino Shield with SPoE Power Forwarding

今すぐ購入 詳細を表示

機能と利点

  • Software-controlled Power and Data forwarding
  • Power isolation
  • Multiple SPoE classes
  • Complete connectivity passthrough
  • Compatible with Arduino Mega form-factor
  • Supports daisy chaining with other compatible boards

製品詳細

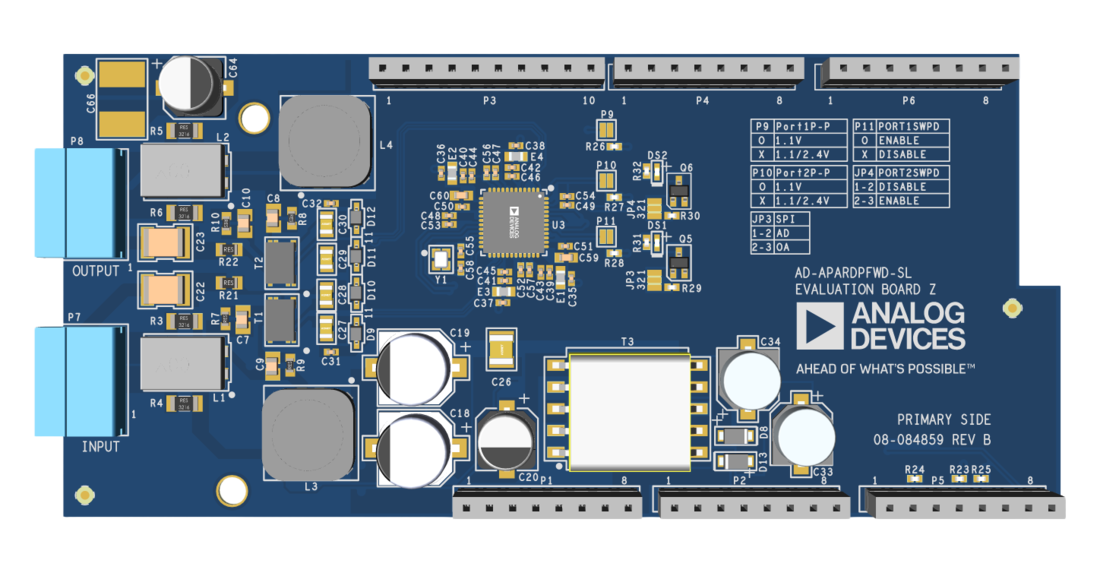

The AD-APARDPFW-SL is a 10BASE-T1L power forwarder with Single Pair Power over Ethernet (SPoE) for development of field devices and applications on an AD-APARD32690-SL platform board. The SPoE powered device (PD) and isolated flyback regulator provide 12V power to the platform board. SPoE Class 10 to 12 (24V nominal) and Class 13 to 14 (55V nominal) are supported.

Designed for use on the AD-APARD32690-SL platform, the AD-APARDPFW-SL hardware features Arduino Mega Form-factor headers, and two 10BASE-T1L ports for connecting to a 10BASE-T1L Power Sourcing Equipment (PSE) such as the AD-RPI-T1LPSE-SL 2-port 10BASE-T1L with SPoE PSE Development Platform.

To allow board stacking and development of field device applications using Arduino shields, the AD-APARDPFWD-SL has extra tall headers that allow other Arduino shields to be stacked on top of it.

The design also features complete power and data isolation to the host AD-APARD32690-SL.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things

eval board
schematic 10
schematic 11
schematic 12
schematic 13
AD-APARDSPOE-SL

10BASE-T1L Power Extractor with Class 10-14 SPoE for the AD-APARD32690-SL

今すぐ購入 詳細を表示

機能と利点

  • Plug-and-play solution
  • Compatible with the newest version of AD-APARD32690-SL
  • Power extraction using the AD-APARD32690-SL’s SPoE connector
  • Power isolation
  • Multiple SPoE classes
  • Complete connectivity passthrough

製品詳細

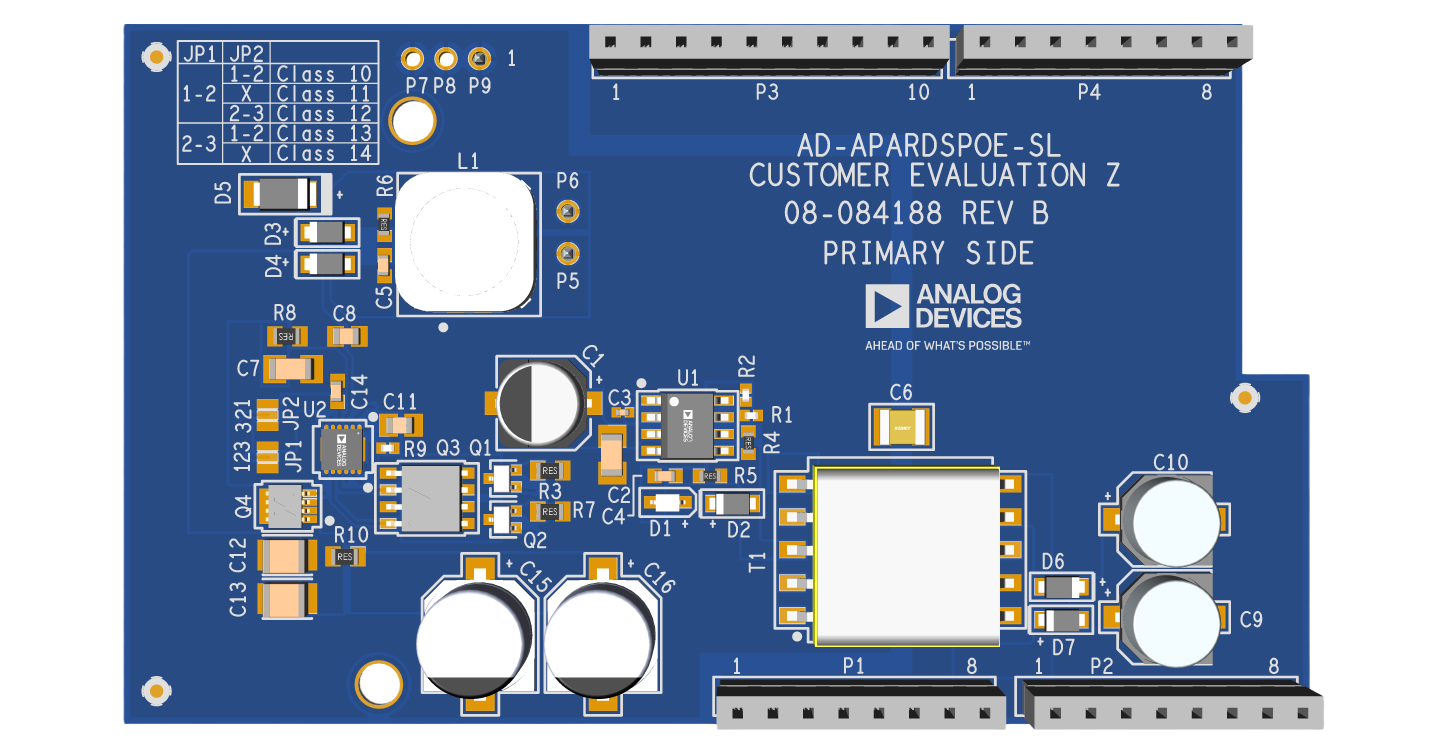

The AD-APARDSPOE-SL is a 10BASE-T1L power extractor with Single Pair Power over Ethernet (SPoE) for development of field devices and applications on an AD-APARD32690-SL platform board. The SPoE powered device (PD) and isolated flyback regulator provide 12V power to the platform board. SPoE Class 10-12 (24V nominal) and Class 13-14 (55V nominal) are supported.​

Important Compatibility Note:​
The AD-APARDSPOE-SL works only with the newest revision of the AD-APARD32690-SL boards, as it requires a 90-degree connector for proper integration.​

Designed for use on the AD-APARD32690-SL platform, the AD-APARDSPOE-SL hardware features Arduino form-factor headers and three pins to extract power from the AD-APARD32690-SL board.​​

To support board stacking and the development of field device applications using Arduino shields, the AD-APARDSPOE-SL is equipped with extra-tall headers, enabling other Arduino shields to be stacked on top of it.

The design also features complete power isolation to the host AD-APARD32690-SL.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things
DC2393A
LT8304ES8E Isolated Demo Board | No-Opto Flyback, 18V ≤ VIN ≤ 72V; VOUT = 5V @ 2A to 4.2A

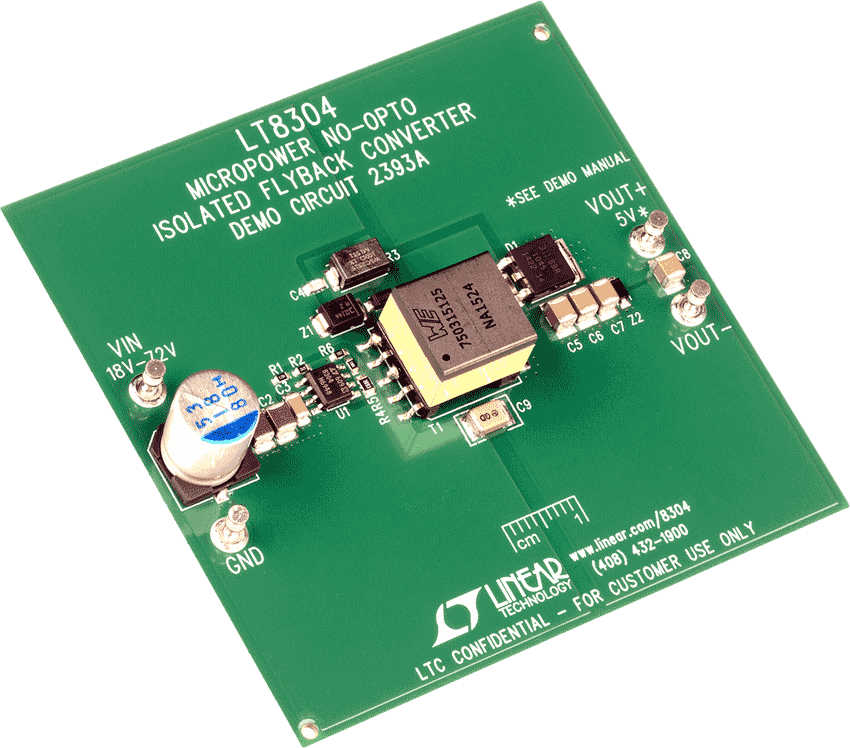

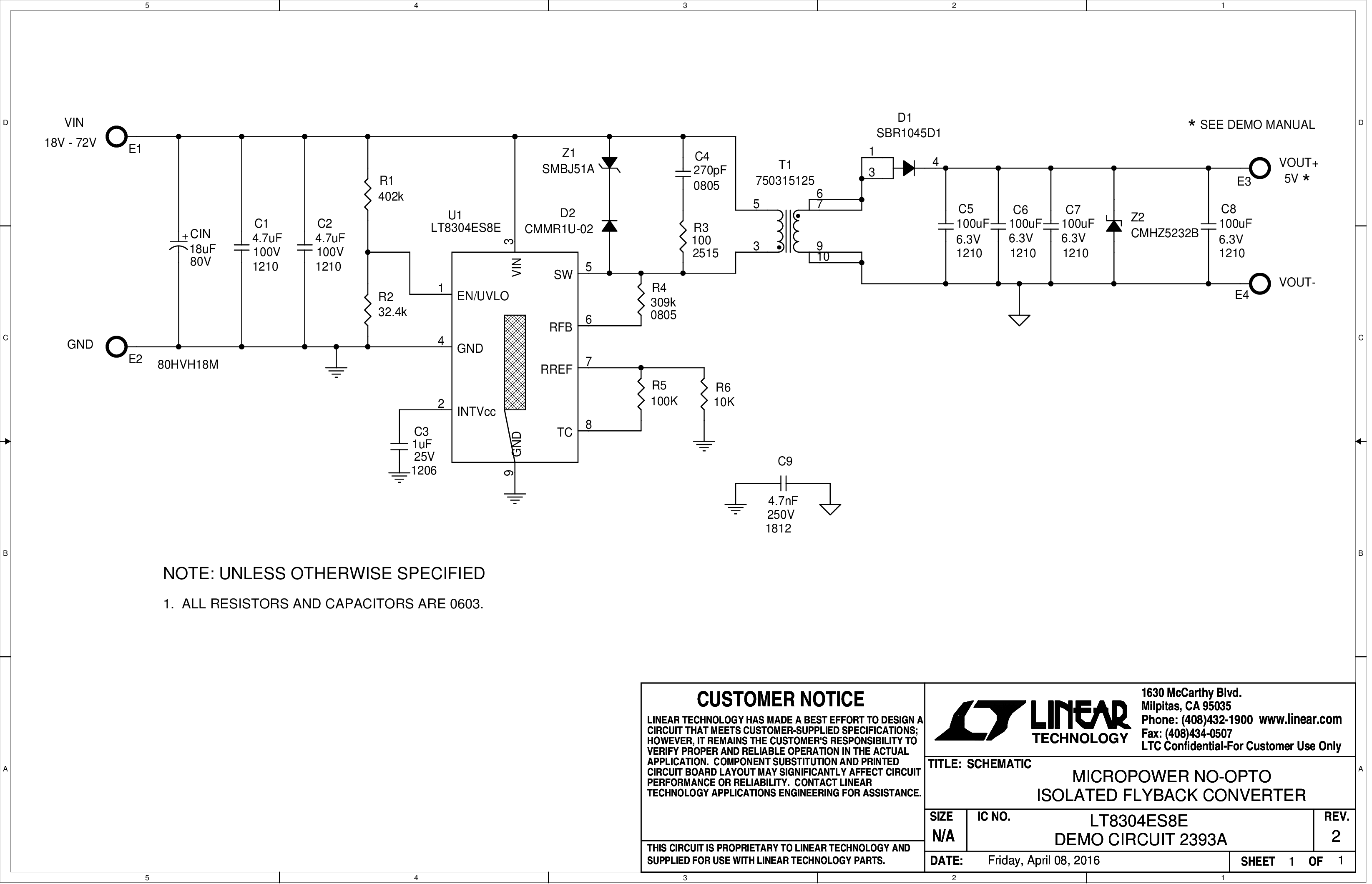

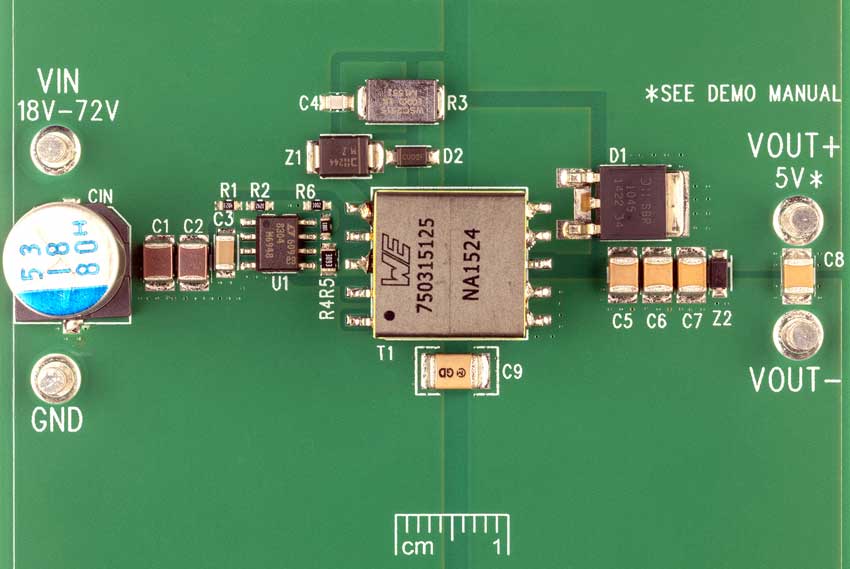

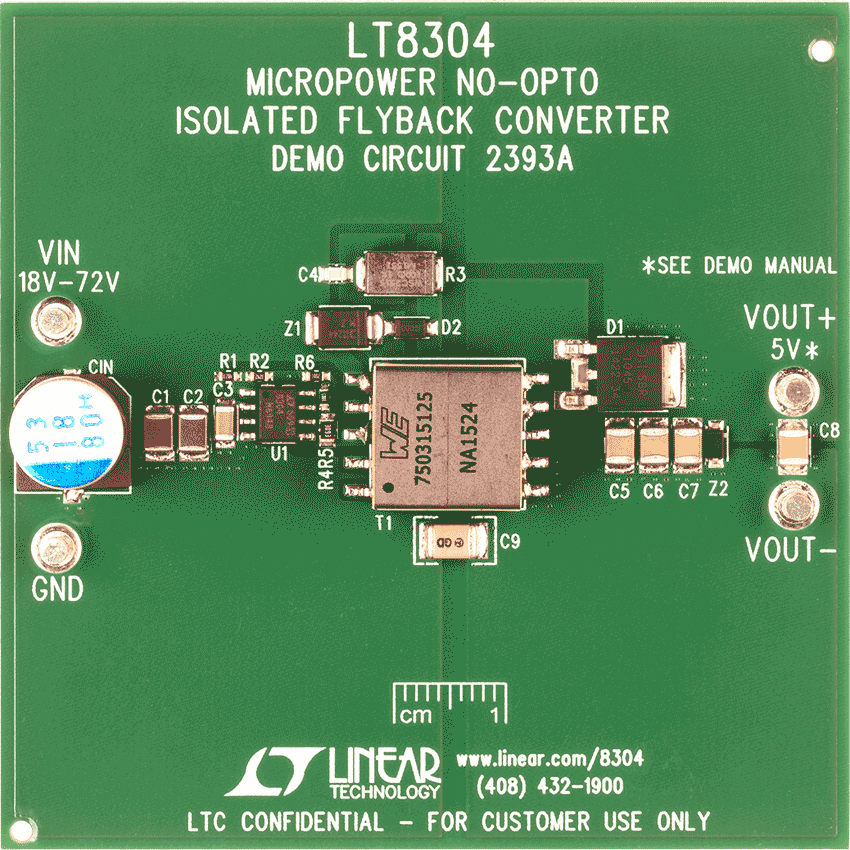

DC2393A Demo Board DC2393A Demo Board DC2393A Demo Board DC2393A Demo Board DC2393A - Schematic
AD-APARDPFW-SL
2-port 10BASE-T1L Arduino Shield with SPoE Power Forwarding
AD-APARDPFW-SL Evaluation Board Photo Angle View AD-APARDPFW-SL Evaluation Board Photo Top View AD-APARDPFW-SL Evaluation Board Photo Bottom View AD-APARDPFW-SL Block Diagram
AD-APARDSPOE-SL
10BASE-T1L Power Extractor with Class 10-14 SPoE for the AD-APARD32690-SL

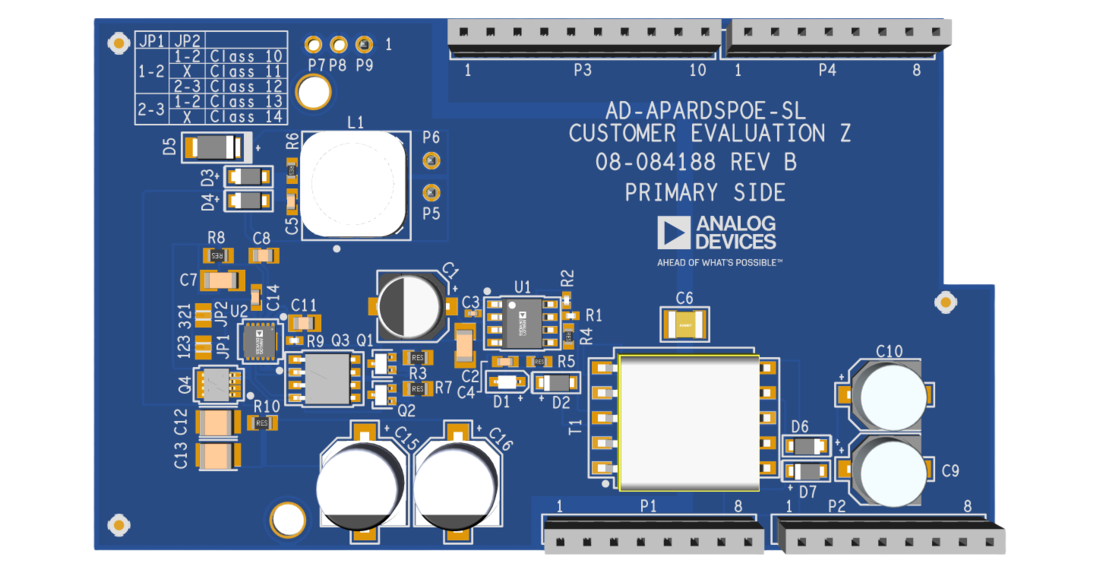

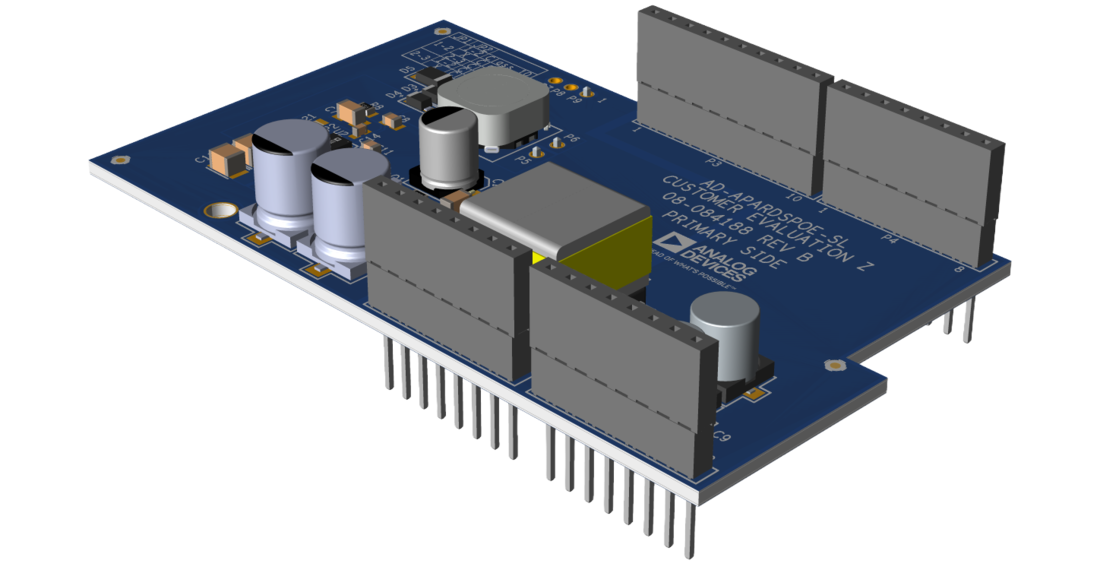

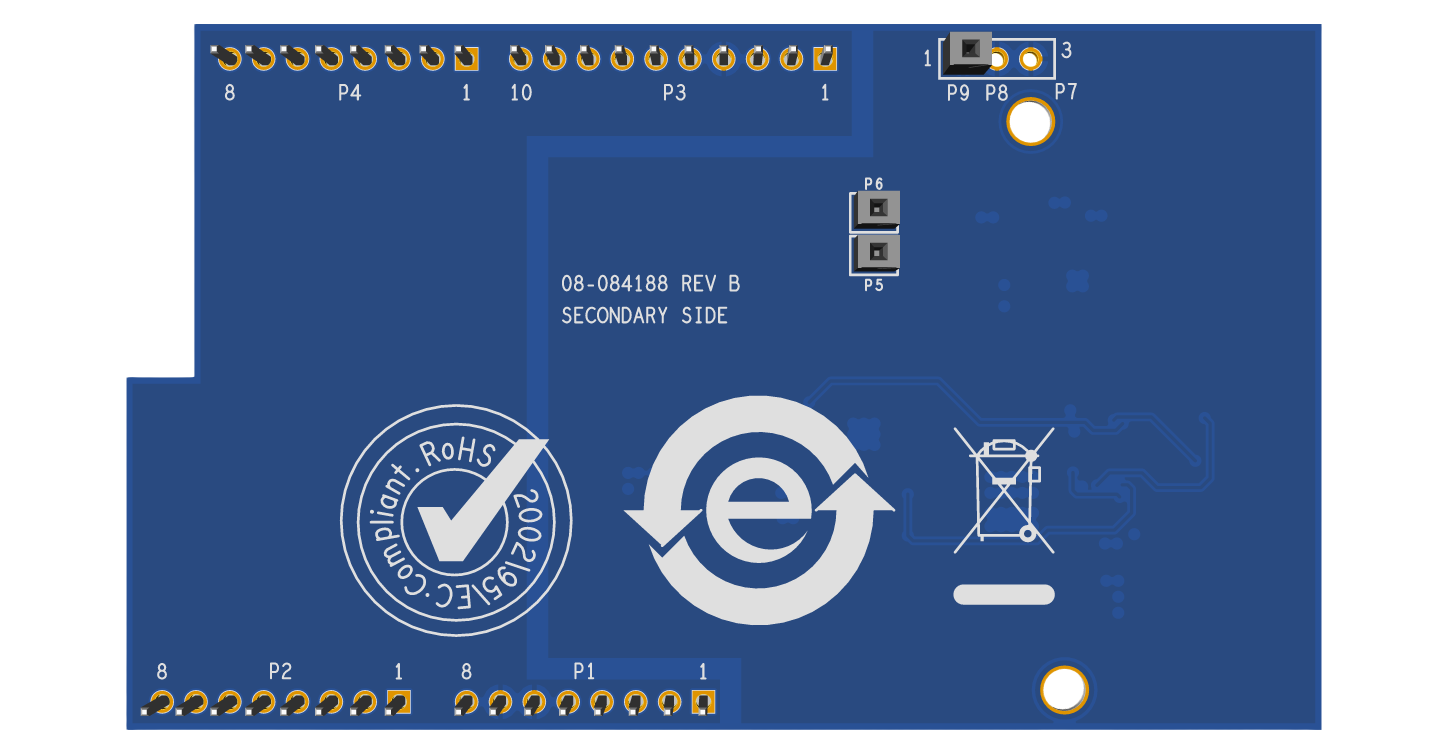

AD-APARDSPOE-SL Evaluation Board Photo Angle View AD-APARDSPOE-SL Evaluation Board Photo Top View AD-APARDSPOE-SL Evaluation Board Photo Bottom View AD-APARDSPOE-SL Block Diagram

リファレンス・デザイン

Figure 1. CN0575 Simplified Block Diagram
Figure 1. CN0575 Simplified Block Diagram
EVAL-CN0575-RPIZ - Angle View
EVAL-CN0575-RPIZ - Top View II
EVAL-CN0575-RPIZ - Top View
CN0575 Circuits from the Lab®

10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE

詳細なリファレンス・デザインを表示

機能と利点

  • Data and Power Delivery using Single Pair Power over Ethernet
  • Power Class 12 and 13 Delivery Capable
  • Supports Longer Distances up to 1 km
  • Provides Speeds up to 10 MBPS
  • Works with Existing Software Stacks like PROFINET, EtherCat, MOD-BUS, and others
CN0575
10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE
Figure 1. CN0575 Simplified Block Diagram
EVAL-CN0575-RPIZ - Angle View
EVAL-CN0575-RPIZ - Top View II
EVAL-CN0575-RPIZ - Top View
