LT3758

高入力電圧の昇圧、フライバック、SEPIC および反転コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$2.84
特長
  • 広い入力電圧範囲:5.5V~100V
  • 1本の帰還ピンを使用して、正または負の出力電圧を設定
  • 電流モード制御により、優れたトランジェント応答を実現
  • 1本の外付け抵抗で設定可能な動作周波数:100kHz~1MHz
  • 外部クロックに同期可能
  • 低いシャットダウン時電流< 1μA
  • 7.2Vの低ドロップアウト電圧レギュレータを内蔵
  • ヒステリシスを備えた入力低電圧ロックアウトをプログラム可能
  • プログラム可能なソフトスタート
  • 小型10ピンDFN (3mm × 3mm)およびMSOPEパッケージ
製品概要
show more Icon

LT3758/LT3758Aは、正または負の出力電圧を生成できる広い入力範囲の電流モードDC/DCコントローラで、昇圧、フライバック、SEPICまたは反転コンバータのいずれにも構成できます。LT3758/LT3758Aは内部の7.2V安定化電源から低電位側の外付けNチャネル・パワーMOSFETを駆動します。固定周波数の電流モード・アーキテクチャにより、広範囲の電源電圧と出力電圧にわたり安定動作が得られます。

LT3758/LT3758Aの動作周波数は、外付け抵抗を使用して100kHz~1MHzの範囲で設定可能で、SYNCピンを使用して外部クロックに同期することも可能です。動作電源電圧は最小5.5Vで、シャットダウン時の静止電流も少なく1μA未満なので、LT3758/LT3758Aはバッテリ駆動システムに最適です。

LT3758/LT3758Aはソフトスタート機能と周波数フォールドバック機能を備え、起動時や出力短絡時にインダクタ電流を制限します。LT3758Aは、LT3758と比較して負荷トランジェント性能が改善されています。


アプリケーション

  • 自動車
  • 通信機器
  • 産業用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$2.84

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

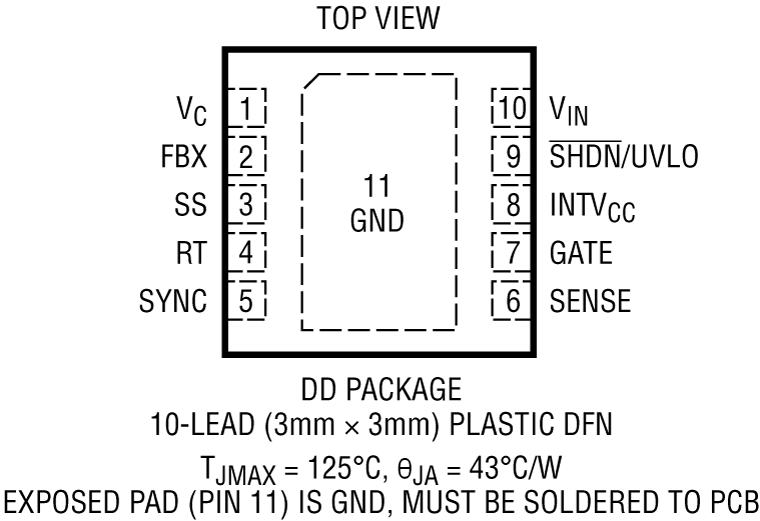

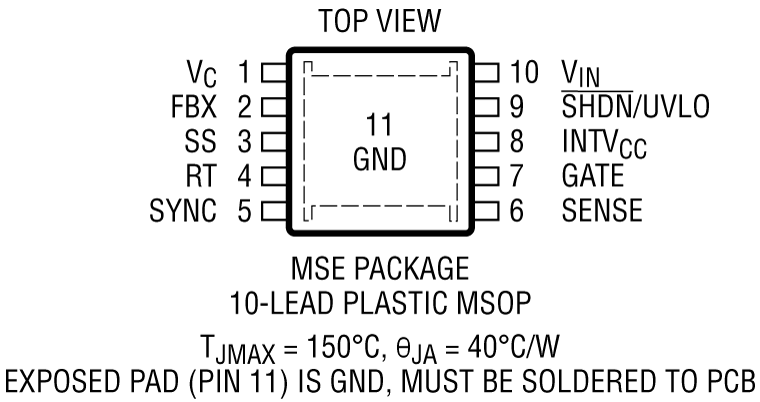

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3758AEDD#PBF
  • HTML
  • HTML
LT3758AEDD#TRPBF
  • HTML
  • HTML
LT3758AEMSE#PBF
  • HTML
  • HTML
LT3758AEMSE#TRPBF
  • HTML
  • HTML
LT3758AHMSE#PBF
  • HTML
  • HTML
LT3758AHMSE#TRPBF
  • HTML
  • HTML
LT3758AIDD#PBF
  • HTML
  • HTML
LT3758AIDD#TRPBF
  • HTML
  • HTML
LT3758AIDD#WPBF
  • HTML
  • HTML
LT3758AIDD#WTRPBF
  • HTML
  • HTML
LT3758AIMSE#PBF
  • HTML
  • HTML
LT3758AIMSE#TRPBF
  • HTML
  • HTML
LT3758AMPMSE#PBF
  • HTML
  • HTML
LT3758AMPMSE#TRPBF
  • HTML
  • HTML
LT3758EDD#PBF
  • HTML
  • HTML
LT3758EDD#TRPBF
  • HTML
  • HTML
LT3758EMSE#PBF
  • HTML
  • HTML
LT3758EMSE#TRPBF
  • HTML
  • HTML
LT3758HMSE#PBF
  • HTML
  • HTML
LT3758HMSE#TRPBF
  • HTML
  • HTML
LT3758IDD#PBF
  • HTML
  • HTML
LT3758IDD#TRPBF
  • HTML
  • HTML
LT3758IMSE#PBF
  • HTML
  • HTML
LT3758IMSE#TRPBF
  • HTML
  • HTML
LT3758MPMSE#PBF
  • HTML
  • HTML
LT3758MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3758AEMSE#PBF

製造中

LT3758AEMSE#TRPBF

製造中

LT3758AHMSE#PBF

製造中

LT3758AHMSE#TRPBF

製造中

LT3758AIMSE#PBF

製造中

LT3758AIMSE#TRPBF

製造中

LT3758AMPMSE#PBF

製造中

LT3758AMPMSE#TRPBF

製造中

LT3758EMSE#PBF

製造中

LT3758EMSE#TRPBF

製造中

LT3758HMSE#PBF

製造中

LT3758HMSE#TRPBF

製造中

LT3758IMSE#PBF

製造中

LT3758IMSE#TRPBF

製造中

LT3758MPMSE#PBF

製造中

LT3758MPMSE#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3758AEMSE#PBF

製造中

LT3758AEMSE#TRPBF

製造中

LT3758AHMSE#PBF

製造中

LT3758AHMSE#TRPBF

製造中

LT3758AIMSE#PBF

製造中

LT3758AIMSE#TRPBF

製造中

LT3758AMPMSE#PBF

製造中

LT3758AMPMSE#TRPBF

製造中

LT3758EMSE#PBF

製造中

LT3758EMSE#TRPBF

製造中

LT3758HMSE#PBF

製造中

LT3758HMSE#TRPBF

製造中

LT3758IMSE#PBF

製造中

LT3758IMSE#TRPBF

製造中

LT3758MPMSE#PBF

製造中

LT3758MPMSE#TRPBF

製造中

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3758AEMSE#PBF

製造中

LT3758AEMSE#TRPBF

製造中

LT3758AHMSE#PBF

製造中

LT3758AHMSE#TRPBF

製造中

LT3758AIMSE#PBF

製造中

LT3758AIMSE#TRPBF

製造中

LT3758AMPMSE#PBF

製造中

LT3758AMPMSE#TRPBF

製造中

LT3758EMSE#PBF

製造中

LT3758EMSE#TRPBF

製造中

LT3758HMSE#PBF

製造中

LT3758HMSE#TRPBF

製造中

LT3758IMSE#PBF

製造中

LT3758IMSE#TRPBF

製造中

LT3758MPMSE#PBF

製造中

LT3758MPMSE#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3758AEMSE#PBF

製造中

LT3758AEMSE#TRPBF

製造中

LT3758AHMSE#PBF

製造中

LT3758AHMSE#TRPBF

製造中

LT3758AIMSE#PBF

製造中

LT3758AIMSE#TRPBF

製造中

LT3758AMPMSE#PBF

製造中

LT3758AMPMSE#TRPBF

製造中

LT3758EMSE#PBF

製造中

LT3758EMSE#TRPBF

製造中

LT3758HMSE#PBF

製造中

LT3758HMSE#TRPBF

製造中

LT3758IMSE#PBF

製造中

LT3758IMSE#TRPBF

製造中

LT3758MPMSE#PBF

製造中

LT3758MPMSE#TRPBF

製造中

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

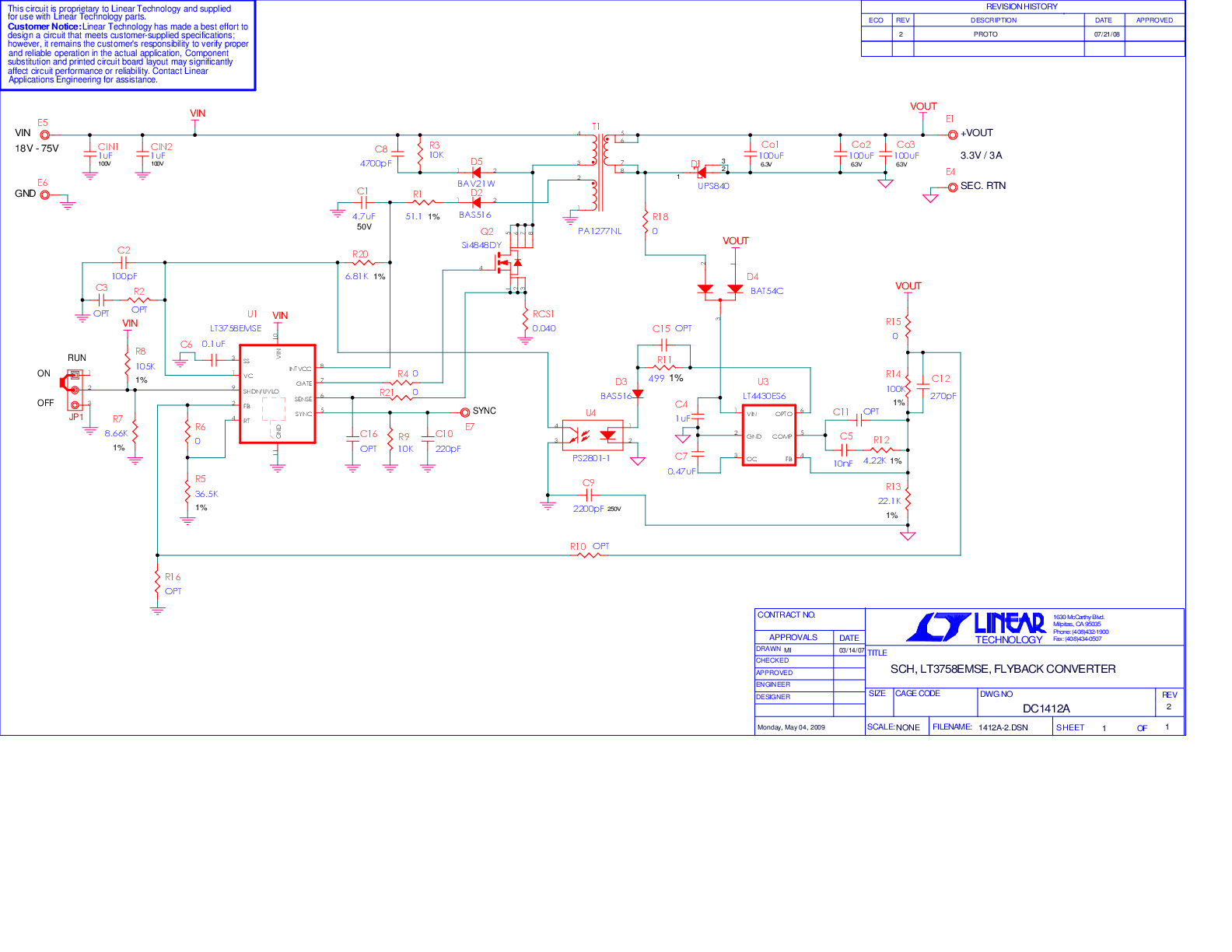

DC1412A

LT3758EMSE Demo Board | Flyback, VIN: 18V to 75V, VOUT: 3.3V/3A, (3 × 3 QFN)

zoom

DC1412A

LT3758EMSE Demo Board | Flyback, VIN: 18V to 75V, VOUT: 3.3V/3A, (3 × 3 QFN)

LT3758EMSE Demo Board | Flyback, VIN: 18V to 75V, VOUT: 3.3V/3A, (3 × 3 QFN)

製品の詳細

Demonstration circuit 1412A features the LT3758EMSE in a 300kHz Flyback converter circuit, designed for 3.3V/3A output from a 18V to 75V input. The LT3758EMSE operates over an input range of 5.5V to 100V, suitable for automotive, telecom and industrial applications. It also exhibits low shutdown quiescent current of 1μA, making them an ideal fit for battery-operated systems. Thanks to a novel FBX pin architecture, the LT3758EMSE can be connected directly to a divider from either a positive output or a negative output to ground.

reference details image

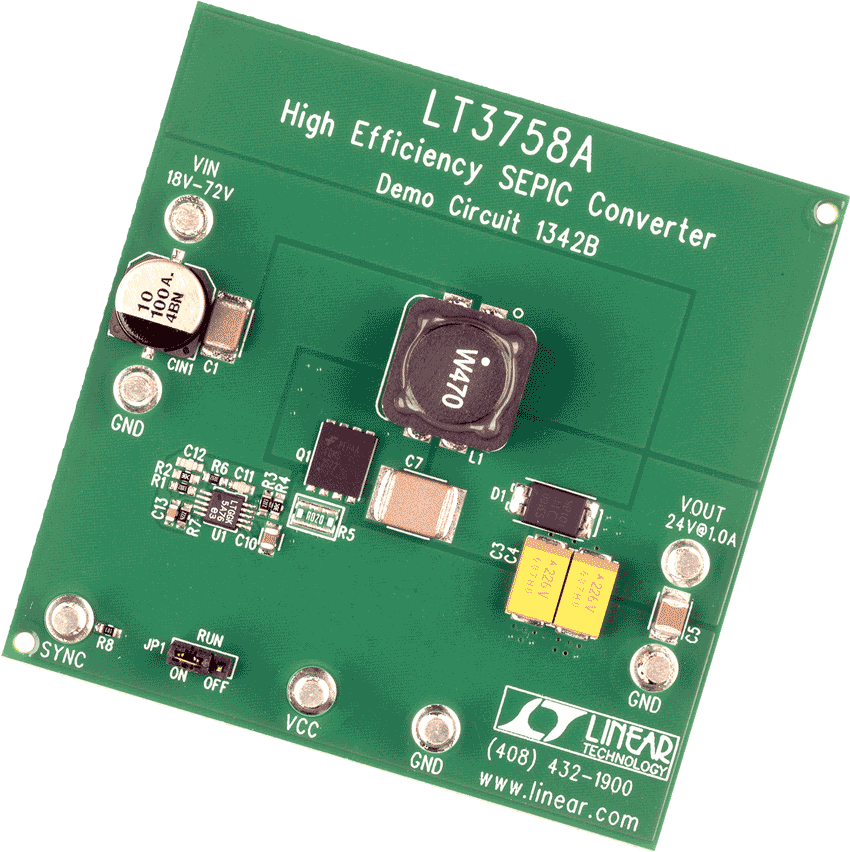

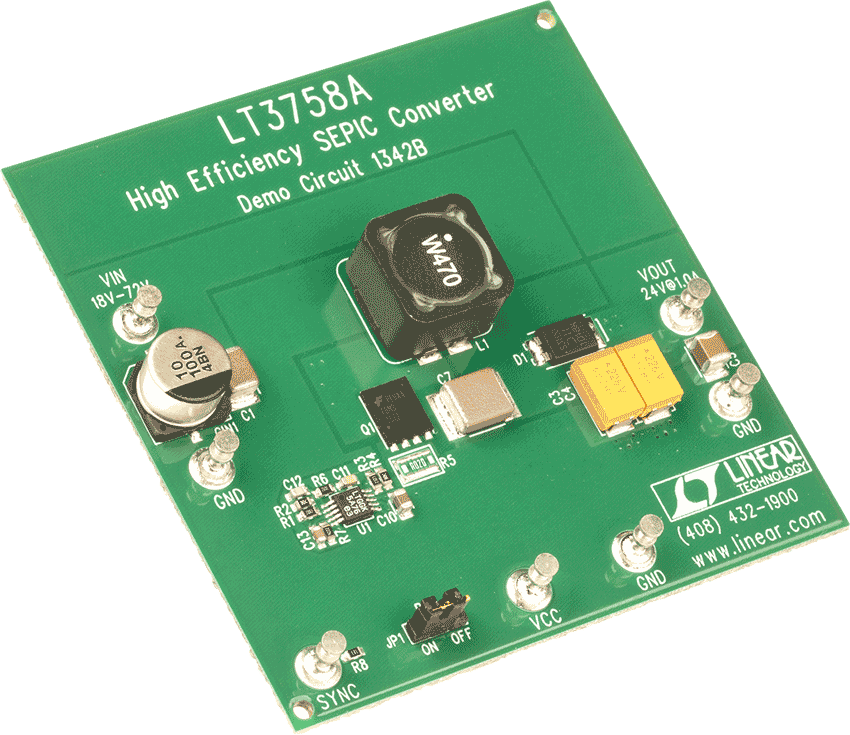

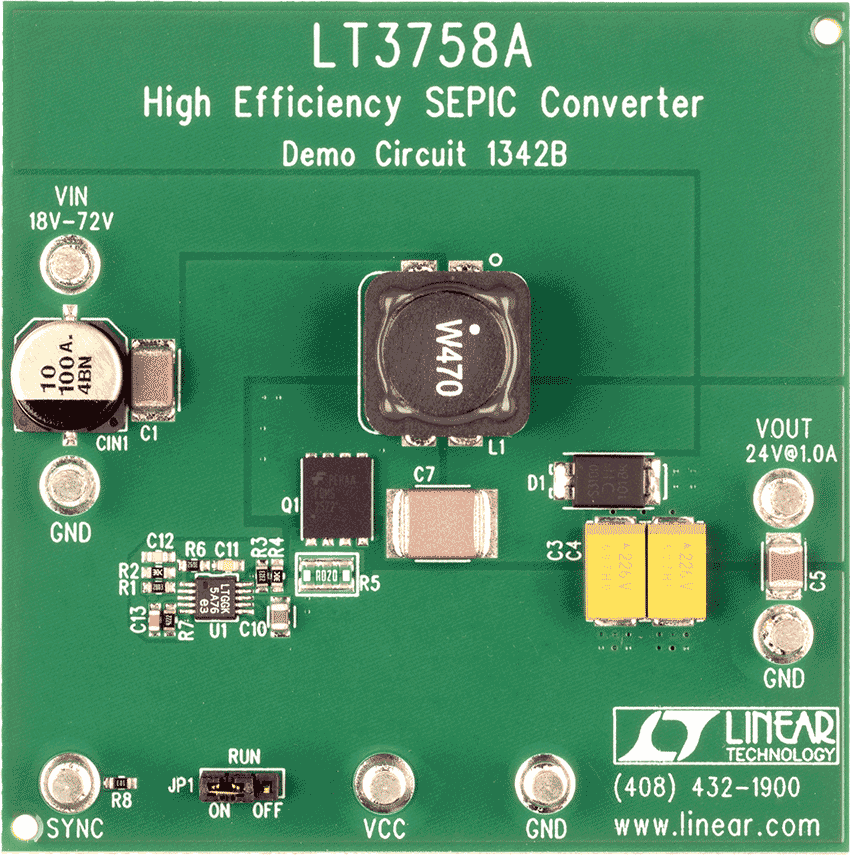

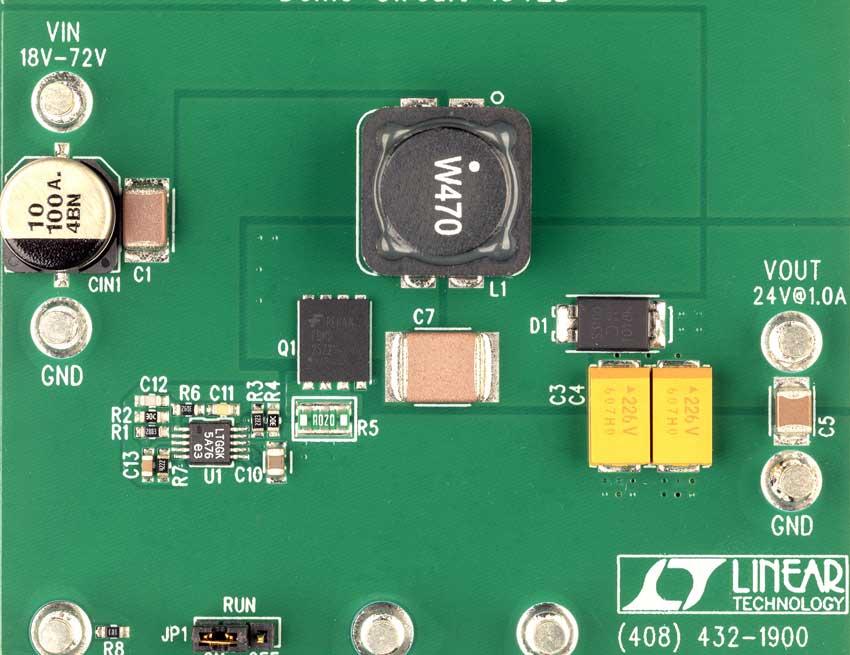

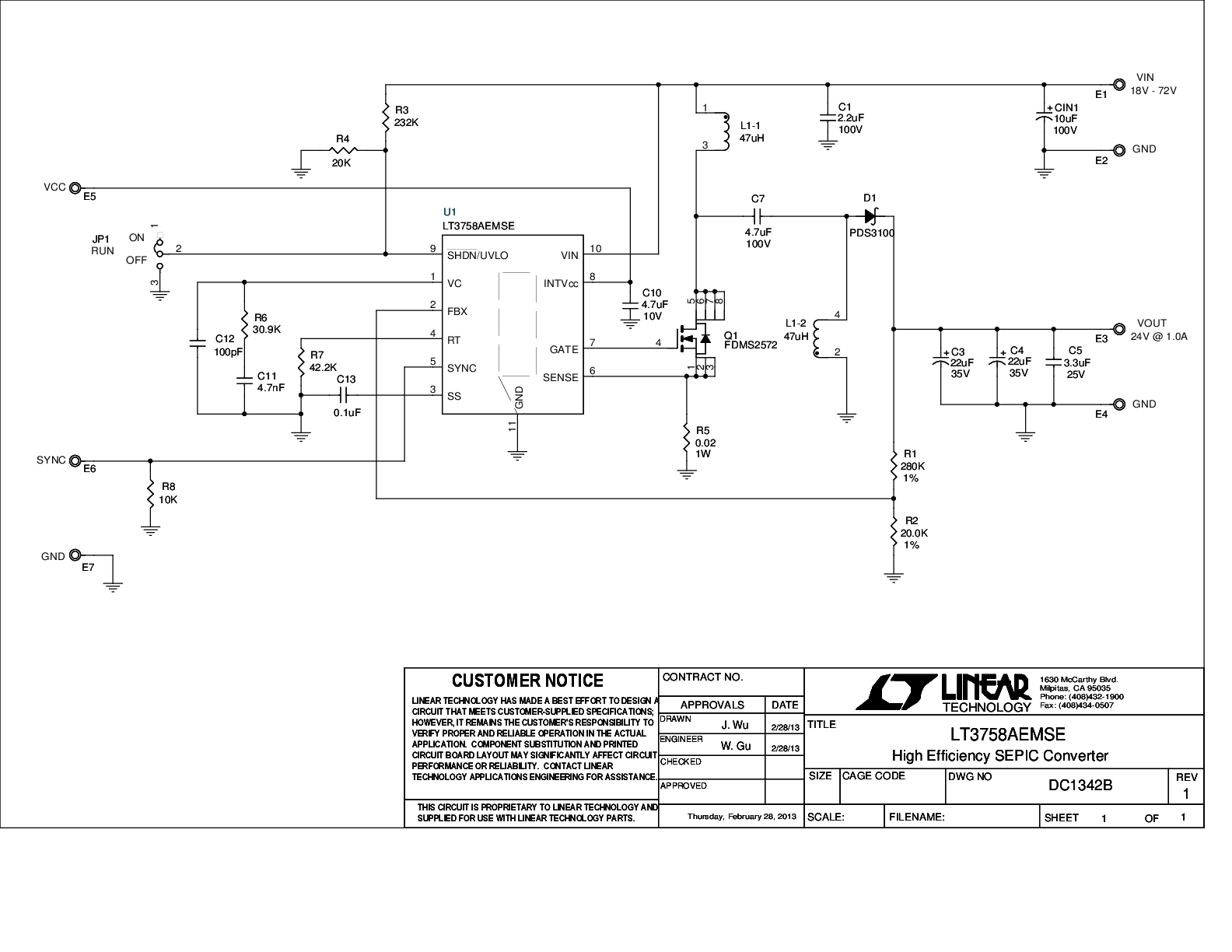

DC1342B
